Numer zamówienia: PCE-SCI-U

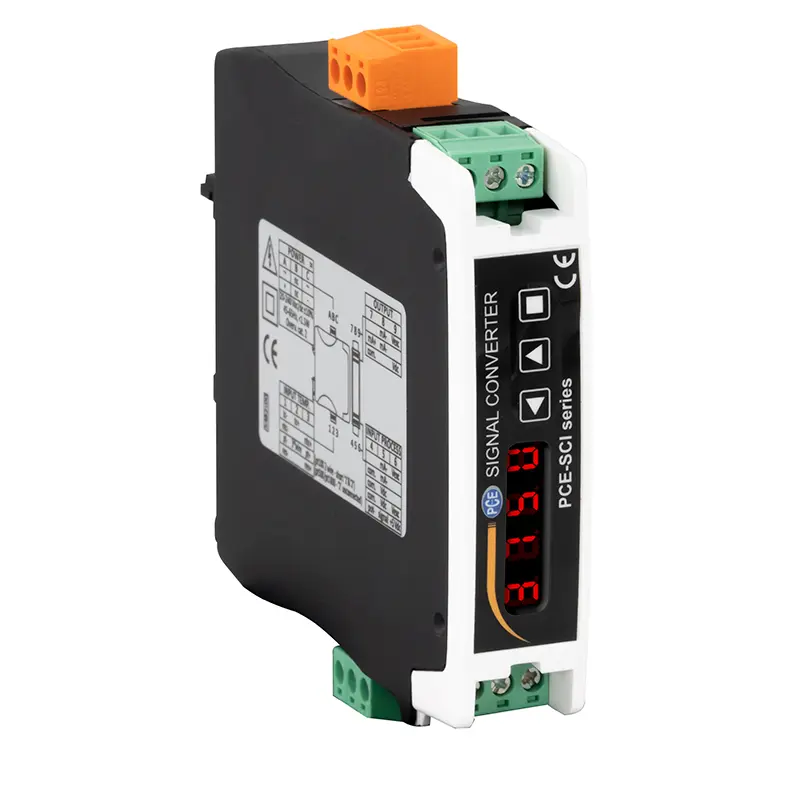

Nadajnik PCE-SCI-U

710,00 zł
873,30 zł
:
4250348722256
PCE-SCI-U
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 10 - 14 dni

Opis

Nadajnik Prąd – napięcie  - Temperatura
Konwerter sygnału z ponad 100 regulowanymi kombinacjami / analogowymi sygnałami wejściowymi (0 .. 10 V, 4 ... 20 mA, Pt100, termopary) na elektrycznie izolowane analogowe sygnały standardowe

Nadajnik konwertuje analogowy sygnał wejściowy na odpowiedni analogowy sygnał wyjściowy. Sygnały wejściowe i wyjściowe są całkowicie odizolowane galwanicznie od przetwornika. Zakresy wejściowe i wyjściowe ustawia się za pomocą dwóch przycisków. Rodzaj ustawienia pokazany jest na wewnętrznym wyświetlaczu LED.

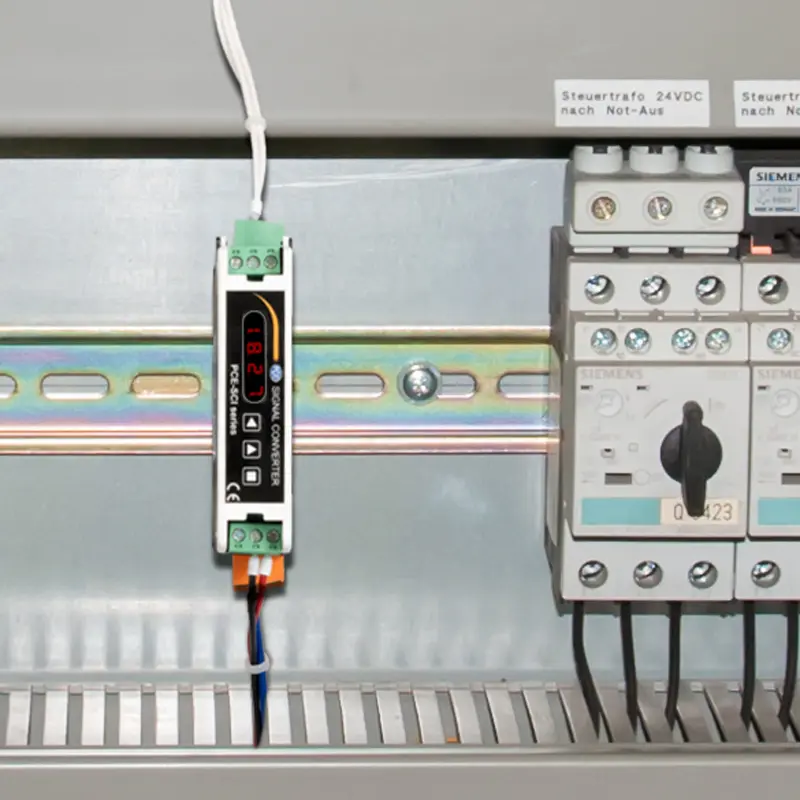

Ponad 100 różnych kombinacji wejść i wyjść oraz dowolne skalowanie w zadanych zakresach czynią z tego nadajnika urządzenie o uniwersalnym zastosowaniu i oszczędności kosztowne i czasochłonne przechowywanie różnego rodzaju. Ponieważ zakres wejściowy i wyjściowy można również ustawić identycznie, nadajnik może być również używany do odsprzęgania galwanicznego. Nadajnik jest po prostu zatrzaskiwany na szynie C lub górnej. Przetwornik sygnału może być zasilany napięciem z zakresu 18 ... 265 V AC/DC.

Najważniejsze cechy

- można wstępnie wybrać ponad 100 kombinacji
- dowolnie skalowalne
- działa w mniej niż 5 minut
- konwertuje zakres wejść analogowych
- pełna izolacja galwaniczna
- zasilanie 18 ... 265 V AC/DC

Specyfikacja

n n n n n n n n n n n n n n n n n n n n n n n

Wejście Zakres pomiarowy Dokładność Przeciążenie
      ;
Strumień przetwarzania 4 ... 20 mA < 0,3% z MB. maks. 25 mA
Napięcie procesowe 0 ... 10 V < 0,3% z MB. maks. 25VDC

Potencjometr 0 ... 100 % 0 ... 500 Ω
< 1% z Mb.
 0 ... 20 kΩ

Rezystancja 0 ... 2,5 kΩ
< 1% MB.
  0 ... 5 kΩ

  0 ... 10 kΩ

  0 ... 25kΩ

  0 ... 50 kΩ

  0 ... 100kΩ

NTC(R25=10K; β=3500) -60 ... 90 °C <1 % f.s. Mb
NTC (44006) -60 ... 90 °C
  0 . .. 90 °C

Termopara typu J 0 ... 150 °C
<0,5% z Mb.
 0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 800 °C

  0 ... 1000 °C

  0 ... 1200 °C

Termopara typu K 0 ... 150 °C
<0,5% z Mb.
 0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 800 °C

  0 ... 1000 °C

  0 ... 1350 °C

Termopara typu N 0 ... 150 °C
<1% z Mb.
 0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 800 °C

  0 ... 1000 °C

  0 ... 1300 °C

Termopara typu E 0 ... 150 °C
<0,5% z Mb.
 0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 900 °C

Termoelement typu T 0 ... 100 °C
< ;1% z Mb.
 0 ... 200 °C

  0 ... 300 °C

  0 ... 400 °C

Termopara typu R 0 ... 900 °C
<2% z Mb.
 0 ... 1200 °C

  0 ... 1500 °C

  0 ... 1750 °C

Termopara typu S0 ... 900 °C
<2% z Mb.
 0 ... 1200 °C

  0 ... 1500 °C

  0 ... 1750 °C

Pt100 (2- i 3-przewodowy) -200 . .. 200 °C
<0,5% f.s. Mb.
 -100 ... 100 °C

  -50 ... 50 °C

  0 ... 100 °C
<0,3% pełnej skali Mb.
 0 ... 200 °C

  0 ... 300 °C

  0 ... 400 °C

  0 ... 500 °C

  0 ... 600 °C

  0 ... 700 °C

Pt500 -150 ... 150 °C
<1% z Mb.
 0 ... 300 °C

  0 ... 630 °C

Pt1000 -150 ... 150 °C
<1% z Mb.
 0 ... 300 °C

  0 ... 630 °C

Ni100 -60 ... 180 °C <1% pełnej skali Mb.
Ni1000 -60 ... 180 °C <1% z Mb.

Dyft temperatury 150 ppm/°C
Czas odpowiedzi 300 ms (0 ... 99% z Mb )
Wyjście Aktywne : 4 ... 20mA; maks. obciążenie 400 Ω
  Pasywne: 4 ... 20 mA; maks. napięcie pętli 30 V
  0 ... 10 V ; maks. obciążenie 1 kΩ
Ustawienie Przyciski wewnętrzne
Wyświetlacz Wewnętrzny wyświetlacz LED
Zasilacz 18 ... 265 V AC/DC / 45 ... 65 Hz
Pobór mocy < 1,5 W
Przekrój kabla do podłączenia 1 ... 2,5 mm²
Kategoria ochrony 2
Izolacja 2300 Veff (maks. 60 s)
Stopień ochrony IP30
Montaż 35 mm Montaż na szynie DIN
Warunki pracy 0 ... 50 °C / bez kondensacji
Warunki przechowywania -20 ...70 °C / bez kondensacji
Czas nagrzewania ok. 15 min
Wymiary 106 x 108 x 22,5 mm
Waga ok. 150g


Zakres dostawy

1 x nadajnik PCE-SCI-U
1 x instrukcja obsługi
