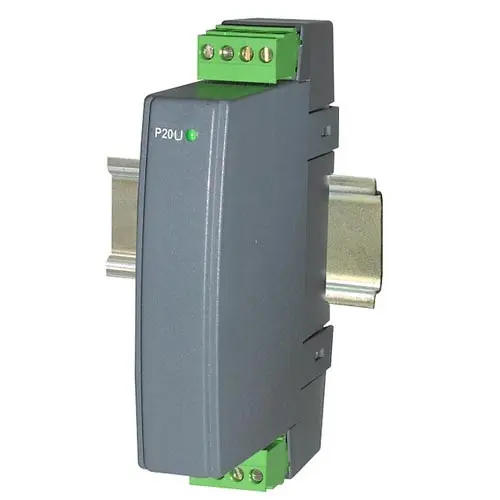

Przetwornik napięciowy PCE-P20Z na napięcie AC
Przetwornik napięciowy PCE-P20Z mierzy napięcia do 600 V AC i przetwarza je przekonwertować na sygnał standardowy. W zależności od wersji, przetwornik pomiaru napięcia PCE-P20Z może mierzyć napięcia do 250 V AC, 400 V AC lub 600 V AC i wyprowadza standardowy sygnał 4 ... 20 mA. W zależności od modelu napięcie zasilania nadajnika wynosi albo 85 ... 253 V AC/DC albo 20 ... 40 V AC/DC. Instalacja jest niezwykle prosta: przetwornik napięcia można łatwo przymocować do szyny montażowej 35 mm. Standardowe sygnały wyprowadzane przez przetwornik można następnie przetwarzać za pomocą kontrolerów lub rejestratorów bezpapierowych.
- Pomiar RMS napięć do 600 V AC
- Wyjście: sygnał standardowy 4 ... 20 mA
- Różne napięcia zasilania
- Kompaktowa szyna DIN montaż
- IP 50
- Możliwość podłączenia przekładnika prądowego
- Łatwy w użyciu
| Dane techniczne | ||
| Wejścia (maks.) | 100 V AC 250 V AC 400 V AC 600 V AC | |
| Klasa dokładności | 0,2 | |
| Częstotliwość | 45 ... 500 Hz | |
| Przeciążenie (5 s ) | 2x Un | |
| Wyjście | 4 ... 20 mA 0 ... 10 V | |
| Wymiary | 22,5 mm x 120 mm x 100 mm | |
| Waga | ok. 125 g | |
| Montaż | Montaż na szynie DIN 35 mm | |
| Klasa ochrony | IP 50 | |
| Napięcie zasilania | 85 ... 253 V AC/DC 20 ... 40 V AC/DC | |
| Pobór mocy | 4 VA | |
| Warunki otoczenia | -20 .. +55 °C / < 95% RH | |
| Maksymalny przekrój kabla | 1,5 mm² |
Zakres dostawy
1x przetwornik napięcia PCE-P20Z, 1x instrukcja obsługi
