Leistungsmessumformer PCE-P41

Przetwornik do pomiaru mocy PCE-P41

Numer zamówienia: PCE-P41
GTIN (EAN):
1.055,52 zł
1.298,29 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-P41
Czas dostawy: 10 - 14 dni
AC Leistung
-20 ... 20 mA
RS485 Modbus / USB

Opis

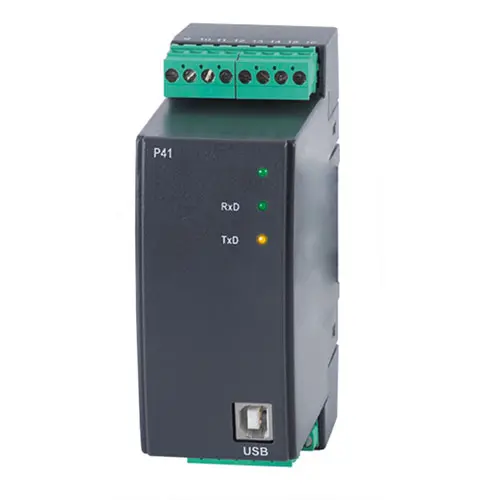

Przetwornik pomiaru mocy PCE-P41
Przetwornik pomiaru mocy do monitorowania parametrów sieci 1-fazowej / programowalny / wyjście analogowe / interfejs Modbus / montaż na szynie DIN /
n Przetwornik do pomiaru mocy PCE-P41 służy do pomiaru parametrów sieci 1-fazowej. Konwerter mocy konwertuje odpowiedni parametr na sygnał standardowy. Dodatkowo parametr podawany jest na Modbus przez przetwornik pomiaru mocy. Przetwornik pomiaru mocy posiada programowalne wyjście analogowe. Przetwornik pomiaru mocy ustawiany jest poprzez interfejs USB. Wszystkie parametry mierzone przez przetwornik mocy są przesyłane przez Modbus, jeden parametr, który może być wybrany przez użytkownika, jest wyprowadzany analogicznie przez przetwornik mocy. Przelicznik pomiaru mocy posiada pamięć do 9000 zmierzonych wartości wybranej wielkości mierzonej. Przetwornik pomiaru mocy może mierzyć mierzone wielkości zarówno bezpośrednio, jak i pośrednio za pomocą przetworników, ponieważ można również ustawić współczynniki prądu i napięcia.

Najważniejsze cechy

- prosty montaż na szynie DIN
- pomiar jednofazowy
- wyjście prądowe lub napięciowe
- pomiar bezpośredni i pośredni
- regulacja przez USB
- interfejs RS485 Modbus
- pamięć wartości pomiarowych
- dowolnie programowalny

Specyfikacja

5 A AC
Dane techniczne przetwornika pomiaru mocy PCE-P41
zmienna Zakres pomiarowy Dokładność zakresu pomiarowego
Prąd przemienny 1 A AC ± 0,2%
Napięcie AC
(faza do N)
1 ... 480 V AC ± 0,2 %
Częstotliwość 45 ... 100 Hz ±0,1%
Moc czynna -2,88 ... 2,88 kW ± 0,5 %
Moc bierna -2,88 ... 2,88 kvar ± 0,5 %
Pozorna moc 1,4 VA ... 2,88 kVA ± 0,5 %
Czynny współczynnik mocy -1 ... 1 ± 1 %
Kąt fazowy 0 ... 359,9 ° ± 1 %
Energia czynna -99999 ... 99999 GWh ± 0,5 %
Energia bierna -99999 ... 99999 Gvarh ± 0,5%
Wyjście (do wyboru) -20 ... 20 mA Interfejs RS485 Modbus RTU 8N1, 8N2, 8E1, 8O1 Interfejs programowania USB Modbus RTU 8N1 Wymiary 45 x 100 x 120 mm Waga 200 g Stopień ochrony IP40 Zasilacz 85 ... 253 V AC / DC
20 ... 50 V AC / DC Warunki pracy -10 ... 55 °C
0 ... 95 % RH Warunki przechowywania -30 ... 70 °C
0 ... 95 % RH Kategoria pomiaru CAT III / 300V

Zakres dostawy

Zakres dostawy przetwornik pomiarowy mocy PCE-P41
1x przetwornik pomiarowy mocy PCE-P41, 1x instrukcja obsługi
