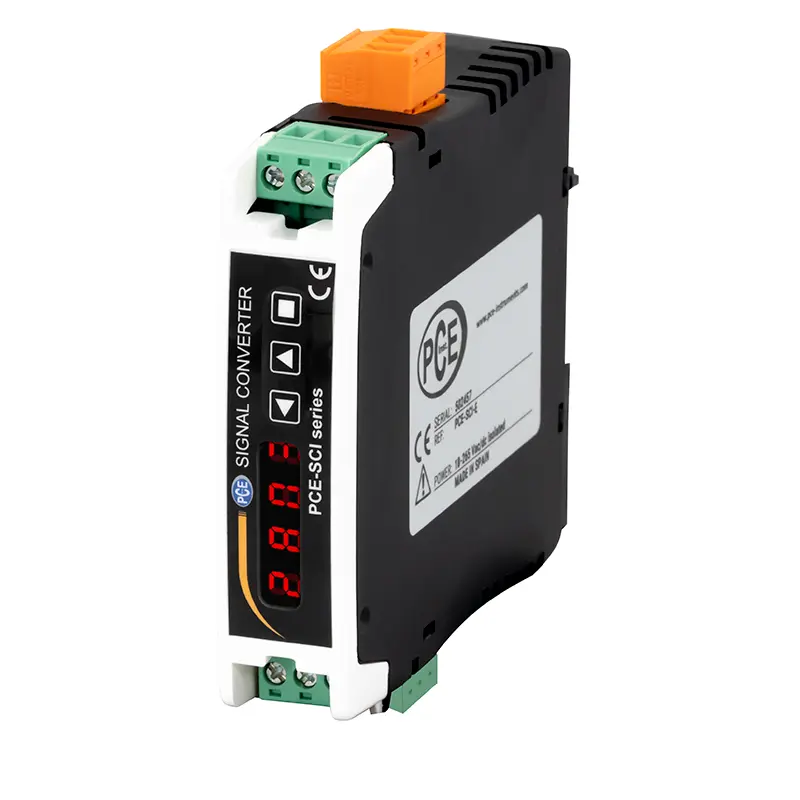

Nadajnik PCE-SCI-E

Numer zamówienia: PCE-SCI-E

GTIN (EAN): 4250348728340

Opis

Przetwornik na szynę DIN / zakres pomiarowy 0 ... 600 V AC/DC /

Sygnały wyjściowe w 4 ... 20 mA i 0 ... 10 V / konfigurowalne za pomocą klawiatury /

Zakres pomiaru prądu 0 ... 5 A AC/DC / pomiar częstotliwości

Przetwornik ma regulowany zakres pomiarowy 0 … 600 V AC/DC i dzięki temu może mierzyć szeroki zakres napięć. Na przykład możliwe jest podłączenie przetwornika do linii zasilającej w celu monitorowania obecnego napięcia. Oprócz pomiaru napięcia przetwornik może również bezpośrednio mierzyć prąd z maksymalnym regulowanym zakresem pomiarowym 0 ... 5 A AC/DC. Do przetwornika można podłączyć przekładnik prądowy w celu rozszerzenia zakresu prądowego. Zmierzona wartość jest następnie przetwarzana przez przetwornik na znormalizowany sygnał analogowy 4...20 mA lub 0...10 V. Przetwornik jest zatem idealnym rozszerzeniem systemu sterowania procesem.

Ponieważ zakres wejściowy i wyjściowy można ustawić identycznie, nadajnik może być używany do odsprzęgania galwanicznego. Przetwornik konfiguruje się bezpośrednio z klawiatury. Oznacza to, że do ustawień przetwornika sygnału nie jest wymagany żaden dodatkowy kabel ani oprogramowanie. Przetwornik montowany jest na szynie DIN. Nadajnik pracuje z napięciem 18...265 V AC/DC o częstotliwości 45...65 Hz.

Najważniejsze cechy

- montaż na szynie DIN

- zakres pomiarowy 0 ... 600 V AC/DC

- aktywny i pasywny sygnał wyjściowy

- wyświetlacz i klawiatura do konfiguracji

- Pomiar częstotliwości

- Zakres pomiarowy 0 ... 5 A AC/DC

Specyfikacja

±50 /± 60 / ±75 / ±100 / ±150 /


Sygnały wejściowe	;
Napięcie AC	;
Regulowane zakresy pomiarowe	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
	150 / 300 / 450 / 600 V AC,
	0 ... 50 / 60 / 75 / 100 / 150 /
	200 / 300 / 500 mV AC
Dokładność	<0,3% f.s. Mb.
Maksymalny sygnał wejściowy	800 V AC dla zakresów pomiarowych 10 ... 600 V AC ,
	50 V AC dla zakresów pomiarowych 50 mV AC ... 2 V AC
rezystor pomiarowy	13 MΩ dla zakresów pomiarowych 10 ... 600 V AC,
	81 KΩ dla zakresów pomiarowych 50 mV AC ... 2 V AC
Typ pomiaru	True RMS
Kategoria ochrony	CAT II 300 V AC
Napięcie prądu stałego
Regulowane zakresy pomiarowe unipolarne	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
	150 / 300 / 450 / 600 V DC,
	0 ... 50 / 60 / 75 / 100 / 150 /
	200 / 300 / 500 mV prądu stałego
Regulowane zakresy pomiarowe bipolarne	±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100
	/ ±150 / ±300 / ±450 / ±600 V prądu stałego,

	±200 / ±300 / ±500 mV DC
Dokładność	<0,2% z Mb.
Maksymalny sygnał wejściowy	800 V DC dla zakresów pomiarowych 10 ... 600 V DC ,
	50 V DC dla zakresów pomiarowych 50 mV DC ... 2 V DC
rezystor pomiarowy	13 MΩ dla zakresów pomiarowych 10 ... 600 V DC,
	81 KΩ dla zakresów pomiarowych 50 mV DC ... 2 V DC
AC
Regulowane zakresy pomiarowe	0 ... 1 / 2 / 3 / 4 / 5 A AC,
	0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Dokładność	<0,3% f.s. Mb.
Maksymalny sygnał wejściowy	7 A AC w zakresach pomiarowych
	300 mA AC ... 5 A AC (przez maksymalnie 7 sekund),
	150 mA AC dla zakresów pomiarowych
	5 mA AC ... 75 mA AC
Rezystor czujnikowy	20 mΩ dla zakresów pomiarowych 300 mA AC ... 5 A AC,
	3,33 Ω dla zakresów pomiarowych 5 mA AC ... 75 mA AC
prąd stały
Regulowane zakresy pomiarowe	0 ... 1 / 2 / 3 / 4 / 5 A DC,
	0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Dokładność	<0,2% w. Mb.
Maksymalny sygnał wejściowy	7 A DC w zakresach pomiarowych
	300 mA DC ... 5 AD (maksymalnie przez 7 sekund),
	150 mA DC dla zakresów pomiarowych
	5 mA DC ... 75 mA DC
Rezystor czujnikowy	20 mΩ dla zakresów pomiarowych 300 mA DC ... 5 A DC,
	3,33 Ω dla zakresów pomiarowych 5 mA DC ... 75 mA DC
Częstotliwość
Regulowane zakresy pomiarowe napięcia	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Regulowane zakresy pomiarowe dla prądu	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Dokładność	<0,2% f.s. Mb.
Czas odpowiedzi
Sygnały AC	<350 ms typowo 0 ... 99%
sygnały DC	<90 ms typowo 0 ... 99% bez filtra
	<175 ms typowo 0 ... 99% z filtrem 50/60 Hz
	<350 ms typowo 0 ... 99% z filtrem 50 i 60 Hz
Sygnały wyjściowe
Wyjście prądowe aktywne	4 ... 20 mA co najmniej 0 mA i maksymalnie <22 mA
Pasywne wyjście prądowe	4 ... 20 mA maksymalnie 30 V DC
Wyjście napięciowe	0 ... 10 V DC
	minimum 0 V DC i maksimum <11 V DC
Rezystor obciążenia	Maksymalny prąd wyjściowy <400 Ω
	Napięcie moc wyjściowa co najmniej >1 KΩ

Dalsze specyfikacje
Wszystkie dokładności odnoszą się do temperatury otoczenia 25°C
Dyft termiczny	150 ppm / °C
Zasilacz	18 ... 265 V AC/DC izolowany
	( 20 ... 240 V AC/DC ±10%)
Częstotliwość	45 ... 65 Hz
Pobór mocy	<1,5 W
Przekrój kabla	1 ... 2,5 mm²
Kategoria przepięcia	CAT-II
Izolacja	3000 Vef przez 60 sekund
Klasa ochrony	IP30
Ochrona przed uderzeniami	IK06
Obsługa Warunki	0 ... 50 °C, 0 ... 95 % r.w. F., bez kondensacji
Warunki przechowywania	-20 ... 70 °C, 0 . .. 95% r. F. bez kondensacji
Czas nagrzewania	15 minut
Maksymalna wysokość robocza	2000 metrów

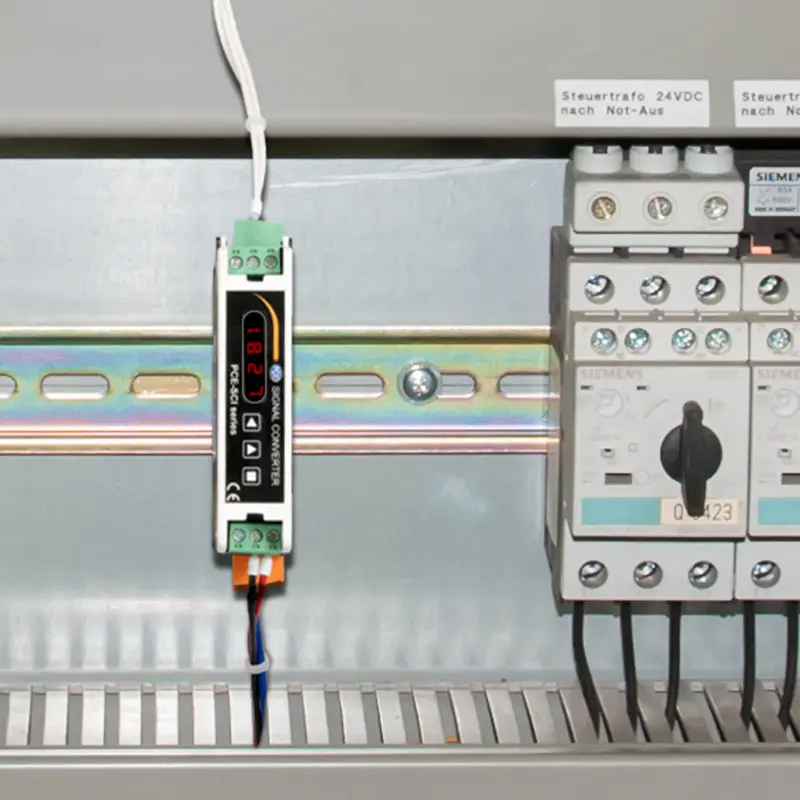

Montaż	Standardowa szyna DIN 35 x 7,5 mm
Połączenie	wkręcana śruba zacisk ( Raster 5,08 mm)
Materiał obudowy	Poliamid V0
Wymiary	106 x 108 x 22,5 mm
Waga	<150 g
	;

Zakres dostawy

1 x nadajnik PCE-SCI-E

1 x instrukcja obsługi

Dokumenty / Pliki

Messumformer PCE-SCI-E

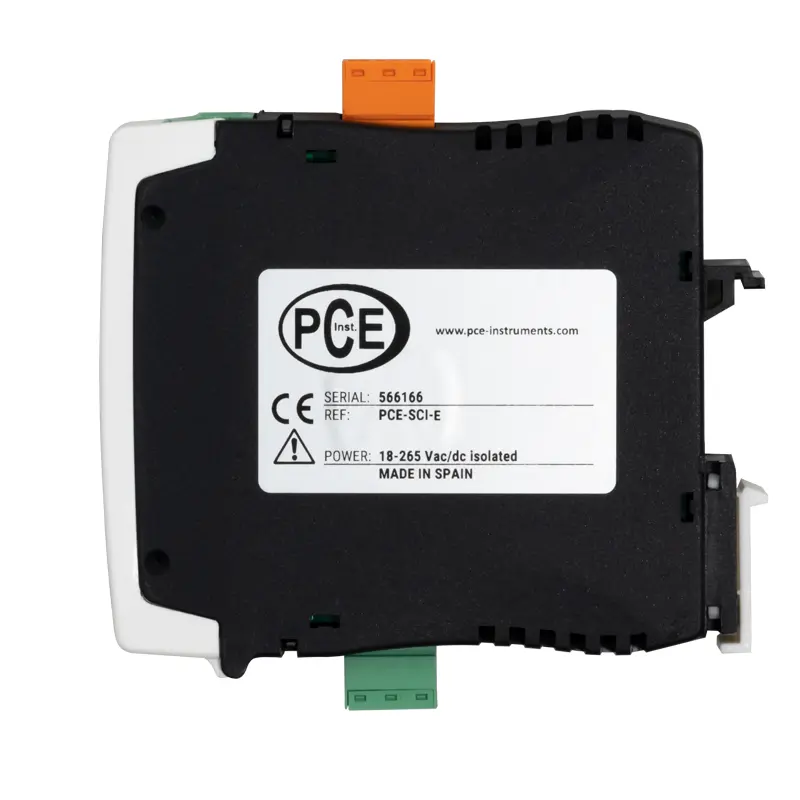

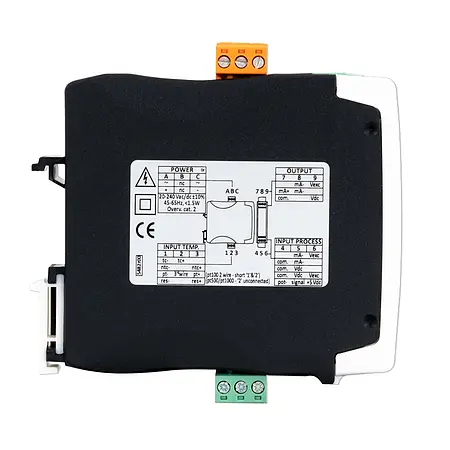

Messumformer Seitenansicht
