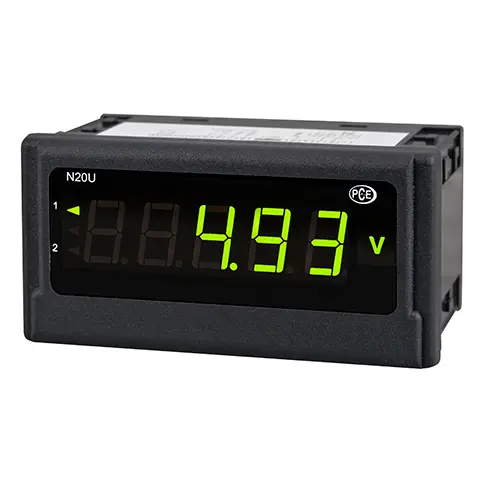

Uniwersalny wyświetlacz PCE-N20U ocenia często używany standard wyjście sygnału 0...10V. Ponieważ wiele czujników i nadajników ma odpowiednie wyjście analogowe, ten uniwersalny wyświetlacz może być używany w wielu obszarach. Aktualna zmierzona wartość jest pokazywana na 5-cyfrowym wyświetlaczu LED tego uniwersalnego wyświetlacza. Zmierzona wartość może być wyświetlana w trzech kolorach w zależności od zmierzonej wartości. W ten sposób ocena aktualnej wartości mierzonej jest możliwa na pierwszy rzut oka. Dwa wyjścia z otwartym kolektorem umożliwiają generowanie alarmów w przypadku przekroczenia wartości granicznych.
Dodatkowo zintegrowane zasilanie 24 V umożliwia bezpośrednie podłączenie czujników i nadajników. Uniwersalny wyświetlacz występuje w dwóch wersjach różniących się zasilaniem (230 V lub 24 V). Konfiguracja wartości alarmowych i skalowania odbywa się za pośrednictwem ogólnodostępnego oprogramowania LPCon. Za pomocą dostępnego opcjonalnie adaptera do programowania PCE-PD14 można dokonywać lub odczytywać ustawienia z uniwersalnego wyświetlacza. Konfiguracje utworzone raz za pomocą oprogramowania można zapisywać i przywoływać wielokrotnie.
| Wejście (do wyboru) | 0 ... 10 V 0 ... 60 mV ± 10 V |
| Rezystancja wejściowa | 1 MΩ |
| Dokładność podstawowa | ± ( 0, 2% FS + 1 cyfra) |
| Skalowanie | 2-punktowe |
| Czas uśredniania | 0,5 ... 20 s |
| Wyjścia | 2x otwarty kolektor, 30 V, 20 mA |
| Zasilanie czujnika | 24 V, 30 mA |
| Wyświetlacz | 5-cyfrowy 7-segmentowy wyświetlacz LED, wysokość: 14 mm trójkolorowy |
| Obszar wyświetlania | -19999 .. 99999 |
| Temperatura otoczenia | Podczas pracy: -10 °C ... 55 °C Przechowywanie : -25°C ... +85°C |
| maks. Wilgotność | < 95% bez kondensacji |
| Wymiary | 96 mm x 48 mm x 64 mm |
| Panel wycięcie | 92 mm x 45 mm (wg DIN) |
| Napięcie zasilania (do wyboru) | 85 . .. 253 V AC/DC 20 ... 40 V AC/DC |
| Pobór mocy | < 6 VA |
| Klasa ochrony | Przód: IP 65 |
| Waga | < 250 g |
| Montaż | Klipsy montażowe ze śrubami mocującymi, Połączenie za pomocą listwy zaciskowej |
| Obudowa | Wytrzymała obudowa z tworzywa sztucznego |

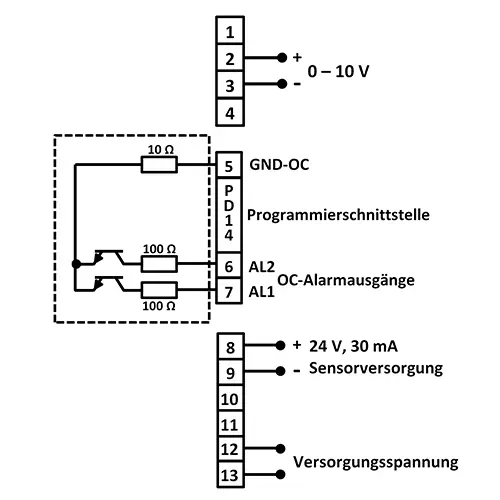

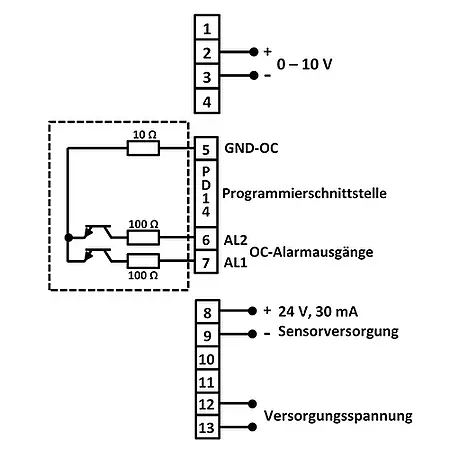

Połączenie elektryczne Pomiar przyrządu odbywa się za pomocą zacisków śrubowych. Schemat połączeń (podobny do ilustracji po prawej stronie) jest pokazany na obudowie. Zapewnia to szybszą i bezpieczniejszą instalację na miejscu. Z tyłu obudowy znajduje się również interfejs programowania (PD14). | |
