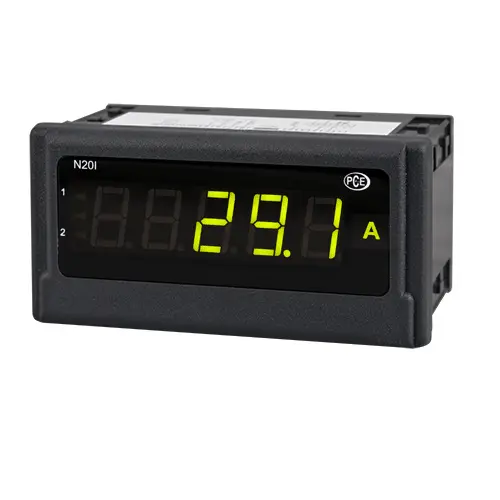

Uniwersalny wyświetlacz PCE-N20I analizuje szeroko rozpowszechniony standardowy sygnał 4–20 mA. Ponieważ wiele czujników i przetworników ma odpowiednie wyjście analogowe, ten uniwersalny wyświetlacz może być używany w wielu obszarach. Sygnał 4-20 mA ma dwie główne zalety: Z jednej strony kabel używany do transmisji może mieć niemal dowolną długość. Z drugiej strony uniwersalny wyświetlacz ze względu na dolną granicę 4 mA wykrywa i wyświetla przerwanie przewodu. Aktualna zmierzona wartość jest pokazywana na 5-cyfrowym wyświetlaczu LED tego wyświetlacza cyfrowego. Zmierzona wartość może być wyświetlana w trzech kolorach w zależności od zmierzonej wartości. W ten sposób ocena aktualnej wartości mierzonej jest możliwa na pierwszy rzut oka. Dwa wyjścia z otwartym kolektorem umożliwiają generowanie alarmów w przypadku przekroczenia wartości granicznych.
Dodatkowo zintegrowane zasilanie 24 V umożliwia bezpośrednie podłączenie nadajników 2-przewodowych. Uniwersalny wyświetlacz występuje w dwóch wersjach różniących się zasilaniem (230 V lub 24 V). Konfiguracja odbywa się za pomocą ogólnodostępnego oprogramowania LPCon. Za pomocą dostępnego opcjonalnie adaptera do programowania PCE-PD14 można dokonywać lub odczytywać ustawienia z uniwersalnego wyświetlacza. Konfiguracje utworzone raz za pomocą oprogramowania można zapisywać i przywoływać wielokrotnie.
| Wejście (do wyboru) | 0 ... 20 mA 4 ... 20 mA -20 ... 20 mA |
| Rezystancja wejściowa | 10 Ω ± 1% |
| Podstawowa dokładność | ± (0,2% FS + 1 cyfra) |
| Skalowanie | 2-punktowe |
| Czas do uśrednienia | 0,5 ... 20 s |
| Wyjścia | 2x otwarty kolektor, 30 V, 20 mA |
| Zasilanie czujnika | 24 V, 30 mA |
| Wyświetlacz | 5-cyfrowy 7 -segmentowy wyświetlacz LED, wysokość: 14 mm tr> |
| Temperatura otoczenia | Praca: -10 °C ... 55 °C Przechowywanie: -25 °C . .. +85 °C |
| maks. wilgotność powietrza | < 95% bez kondensacji |
| Wymiary | 96 mm x 48 mm x 64 mm |
| Panel wycięcie | 92 mm x 45 mm (wg DIN) |
| Napięcie zasilania (do wyboru) | 85 . .. 253 V AC/DC 20 ... 40 V AC/DC |
| Pobór mocy | < 6 VA |
| Stopień ochrony | Przód: IP 65 |
| Waga | < 250 g |

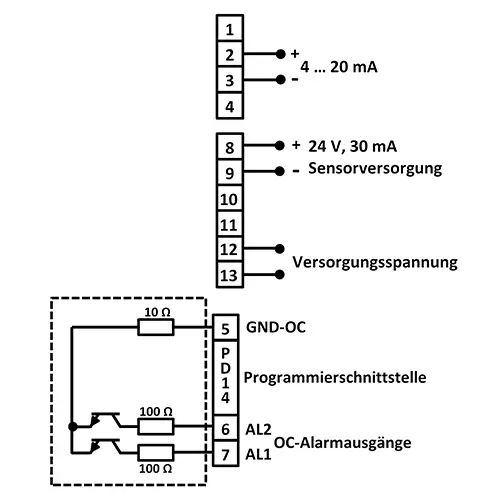

| Montaż | Klipsy montażowe ze śrubami zaciskowymi, Podłączenie za pomocą listwy zaciskowej td> |
| Obudowa | Solidna obudowa z tworzywa sztucznego |
