Numer zamówienia: PCE-DPD-U

Uniwersalny wyświetlacz PCE-DPD-U

761,00 zł
936,03 zł
:
4250348722478
PCE-DPD-U
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 1-2 dni

Opis

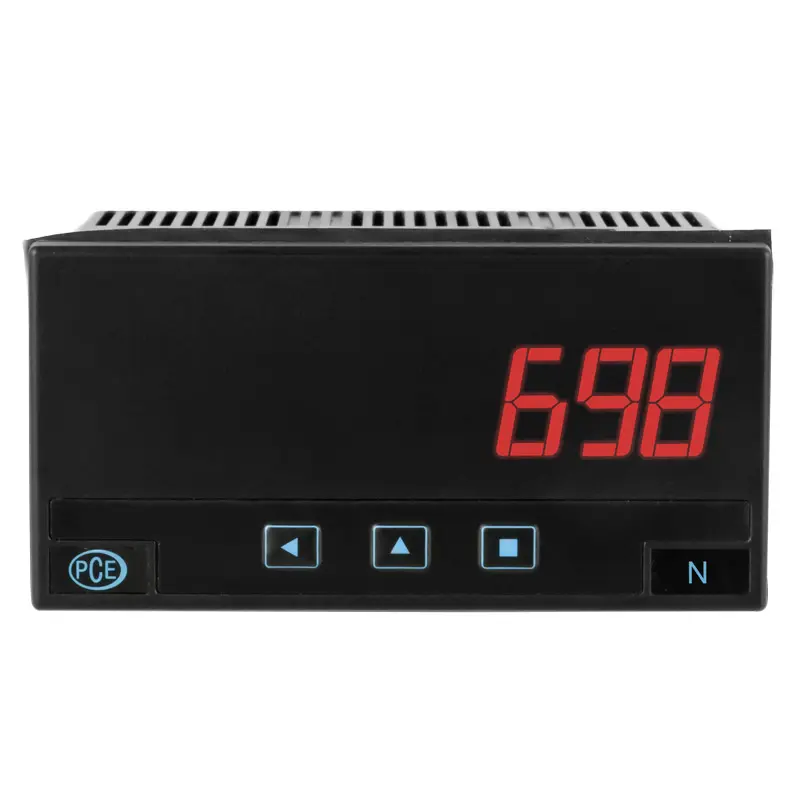

Uniwersalny wyświetlacz
Uniwersalny wyświetlacz dla różnych sygnałów / 4-cyfrowy / opcjonalne karty wyjściowe / modułowa konstrukcja / IP65 front

Uniwersalny wyświetlacz można skonfigurować jako woltomierz AC i DC (do 600 V AC / DC), amperomierz AC i DC (do 5AAC/DC). Cyfrowy wyświetlacz pokazuje również zmierzone wartości sygnałów procesowych (mA, VDC), termopar, rezystancyjnych czujników temperatury (Pt, Ni, PTC i NTC), rezystancji, potencjometrów oraz częstotliwości. Cyfrowy wyświetlacz można skonfigurować za pomocą przednich przycisków. Cyfrowy wyświetlacz jest wbudowany w wycięcie w panelu sterowania o standardowych wymiarach 96 x 48 mm (1/8 DIN). Zmierzoną wartość można wyskalować 4 cyframi (9999 / -1999).



Dodatkowo dostępna jest funkcja szybkiego dostępu do nastaw alarmów, zewnętrzne sterowanie do uruchamiania predefiniowanych funkcji, tryb eco dla niskiego zużycia, wybieralne podwójne skalowanie, 5 konfigurowalnych poziomów jasności dostępnych na uniwersalnym wyświetlaczu. Pojedynczy uniwersalny zasilacz 18 ...  Zasilanie 265 V AC/DC czyni z uniwersalnego wyświetlacza łatwe w obsłudze urządzenie do pomiaru procesów. Opcjonalne moduły wyjścia i sterowania (przekaźnik, wyjście analogowe, Modbus RTU) są dostępne dla użytkownika wyświetlacza uniwersalnego.


Najważniejsze cechy

- Front IP 65
- możliwe różne jednostki
- wyświetlacz cyfrowy do procesu przemysłowego
- opcjonalne wyjścia
- 4-cyfrowy wyświetlacz cyfrowy
- można podłączyć wiele czujników

Specyfikacja


Wprowadź

2-, 3-przewodowe PT100, PT500, PT1000, Ni100, Ni200, Ni1000

 Termoelementy typu K, J, E, N, L, R, S, B, T, C
 Potencjometr: 500 ... 20 kOhm
 Rezystancja: 5k ... 50kOhm
 Sygnały procesowe: 4 ... 20 mA, 0 ... 10 V
 Częstotliwość: 0 ... 100 Hz
 Napięcie prądu stałego: 60mV, 200mV 2V, 20V, 200V, 600V
 DC- prąd: 20mA, 5A
 Napięcia AC: 2V, 20V, 200V, 600V
 AC prąd: 20 mA, 5 A
Prędkość pomiaru3 / sekundę
Rozdzielczość16 bitów
Dokładność0,1%
Rezystancja wewnętrzna Pomiar napięcia: 1 MΩ
 Pomiar prądu: 12 Ω
Skalowanie21 punktów
Wyświetlanie4-cyfrowy, 7-segmentowy wyświetlacz LED, trójkolorowy
Obszar wyświetlania - 1999 ... 9999
WyjściaPrzekaźnik, Anaog, Szeregowy z opcjonalnymi kartami wyjść
Temperatura otoczeniaPodczas pracy: 0 °C ... 55 °C
 Przechowywanie: -20 °C ... +70 °C
Wymiary Wyświetlacz cyfrowy    96 mm x 48 mm x 91 mm
Wycięcie w panelu92 mm x 45 mm (wg DIN)
Napięcie zasilania 18 .. 265 V AC/DC
Klasa ochronyPrzód: IP 65
Waga< 200 g
MontażKlipsy montażowe ze śrubami mocującymi,
 Podłączenie elektryczne przez listwę zaciskową
Obudowa wyświetlacza cyfrowego Solidna obudowa z tworzywa sztucznego

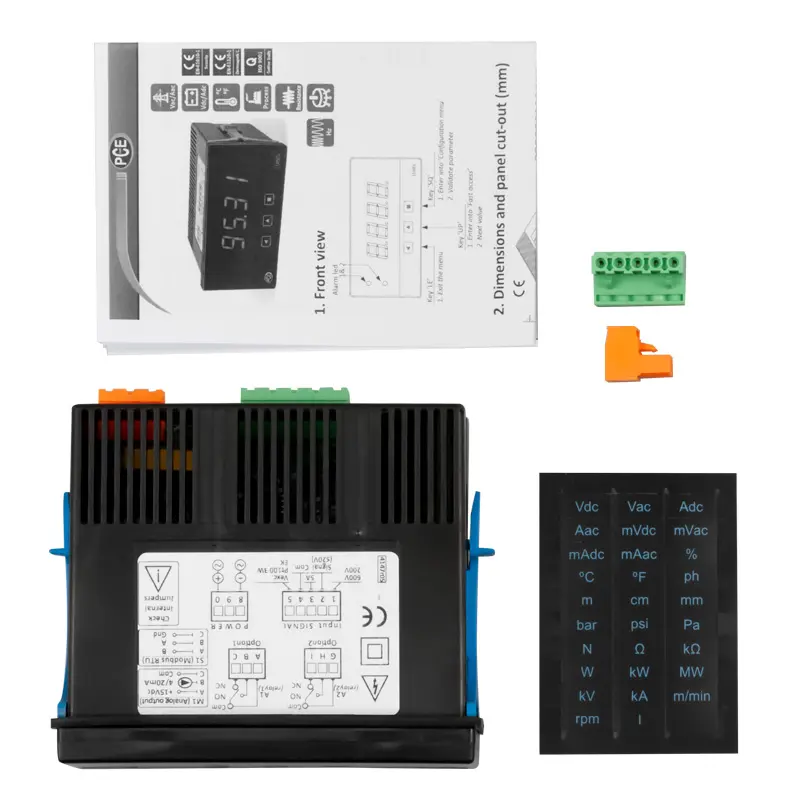

Zakres dostawy

1 x wyświetlacz uniwersalny PCE-DPD-U
2 x zaciski
1 x instrukcja obsługi
