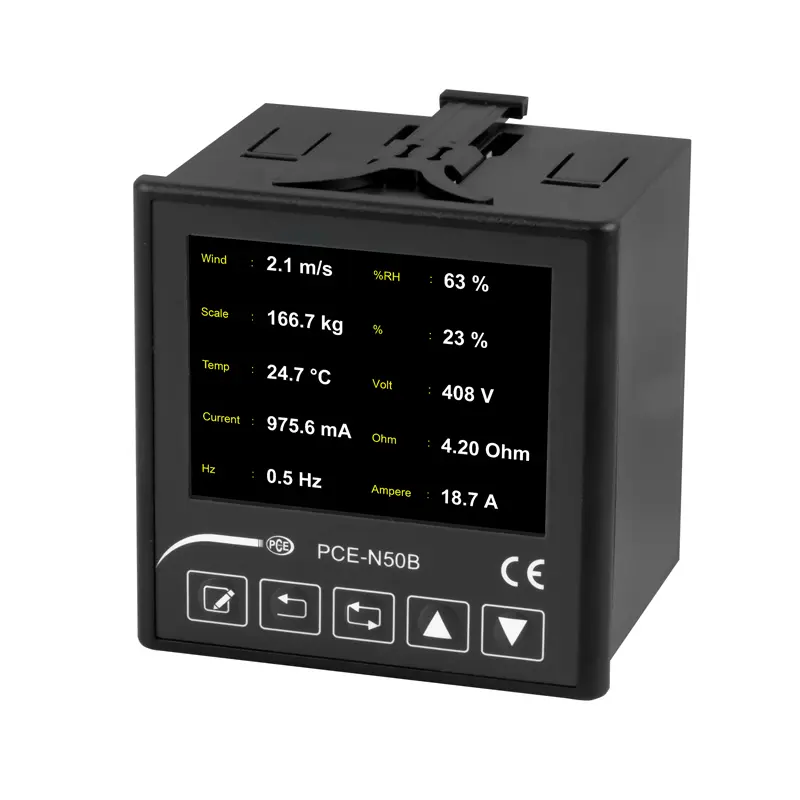

Wyświetlacz Modbus jest wyposażony w interfejs RS485 Modbus. To cyfrowe urządzenie wyświetlające Modbus może wyświetlać dane pomiarowe z maksymalnie 10 urządzeń podrzędnych lub rejestrów. Jako urządzenie wyświetlające Modbus, Modbusmaster ma 3,5-calowy wyświetlacz. Ekran LCD.
W tym miejscu można jednocześnie wyświetlać pojedyncze wartości pomiarowe, a także kilka wartości pomiarowych. Cyfrowy wyświetlacz Modbus jest montowany w wycięciu panelu o wymiarach 90,5 x 90,5 mm. Tekst przed mierzoną wartością można ustawić indywidualnie dla każdego rejestru zapytania w cyfrowym urządzeniu wyświetlającym Modbus. Przód wyświetlacza Modbus jest chroniony zgodnie z IP 65.
| Interfejs | RS 485 Modbus RTU Master |
| Liczba urządzeń podrzędnych / rejestrów | 10 |
| Warunki działania | 0 ... 50 °C / maks. 80 % wilgotności względnej |
| Warunki przechowywania | -25 ... 70 °C / maks. 80 % wilgotności względnej |
| Stopień ochrony | Przód: IP65 |
| n | Tył: IP20 |
| Zasilacz | 90 ... 250 V AC |
| Pobór mocy | maks. 7 VA |
| złącza | połączenia śrubowe |
| Zasilanie: maks. 2,5 mm² | |
| Wejście sygnału: maks. 1,5 mm² | |
| wycięcie w panelu | 90,5 x 90,5 mm |
| Wymiary | 96 x 96 x 81 mm |
| Waga | ok. 400g |
| n |
