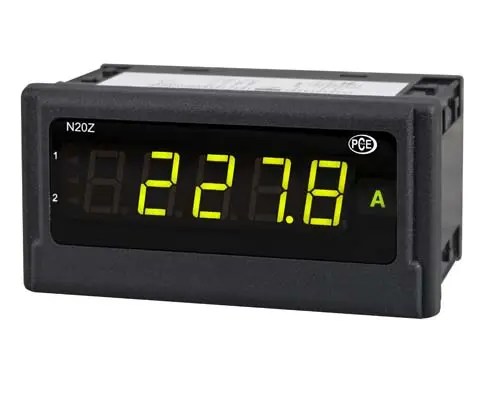

Wbudowany wyświetlacz PCE-N20Z Napięcie / prąd przemienny

Numer zamówienia: PCE-N20Z
GTIN (EAN):

528,00 zł
649,44 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-N20Z
Czas dostawy: 1-2 dni
Wechselspannung / Wechselstrom
LED - 5-stellig
OC Schaltausgang
Panelmontage
14 mm
48 x 96 mm

Opis

do pomiaru napięć do 400 V AC i prądów do 5 A AC/ 5-cyfrowy wyświetlacz /
2 wyjścia alarmowe / konfiguracja przez oprogramowanie / IP 65 z przodu
Wbudowany wyświetlacz PCE-N20Z umożliwia pomiar napięć AC do 400 V i prądów AC do 5 A. Mierzone napięcie podłącza się bezpośrednio i można je odczytać na 5-cyfrowym wyświetlaczu LED wbudowanego wyświetlacza. Kolor wyświetlacza tego wbudowanego wyświetlacza może być w trzech kolorach w zależności od zmierzonej wartości. Użytkownik może sam zdefiniować limity. Umożliwia to ocenę aktualnej wartości pomiarowej na pierwszy rzut oka. Dwa wyjścia z otwartym kolektorem można wykorzystać do monitorowania napięcia. Jeśli wartości graniczne zostaną przekroczone lub nie zostaną osiągnięte, alarmy zostaną aktywowane. Dostępne jest bezpłatne oprogramowanie LPCon do konfigurowania limitów alarmowych i limitów zmiany koloru wyświetlacza. Oprócz konfiguracji wbudowanego wyświetlacza umożliwia to również odczyt istniejącej konfiguracji. Po utworzeniu konfiguracji można je zapisać w pliku i ponownie wywołać z tego samego pliku. Pozwala to na skonfigurowanie wielu wbudowanych wyświetlaczy z tymi samymi ustawieniami. Wbudowany wyświetlacz łączy się z komputerem za pomocą dostępnego opcjonalnie adaptera programującego PCE-PD14, który konwertuje strumień danych i przesyła go do portu USB w komputerze. Wbudowany wyświetlacz dostępny jest w dwóch wersjach różniących się zasilaniem (230 V lub 24 V).

Najważniejsze cechy

- 2 wyjścia alarmowe
- Konfiguracja przez interfejs USB
- Trójkolorowy wyświetlacz LED
- Stopień ochrony IP 65 na przód
- Napięcia do 400 V AC
- Prądy do 5 A AC
- Podłączenie za pomocą zacisków śrubowych

Specyfikacja

Wejście1A, 5A, 100V, 250V, 400V
Rezystancja wejściowa 2 MΩ
Dokładność (20 - 500 Hz) ± (0,5% FS + 1 cyfra)
Czas uśredniania 0,5 ... 20 s
Wyjścia 2x otwarty kolektor, 30 V, 20 mA
Wyświetlacz5-cyfrowy 7-segmentowy wyświetlacz LED, wysokość: 14 mm
trójkolorowy
Zakres wyświetlania-19999 ... 99999
Temperatura otoczenia Podczas pracy: - 10 °C ... 55 °C
Przechowywanie: -25 °C ... +85 °C
maks. wilgotność< 95% bez kondensacji
Wymiary96 mm x 48 mm x 64 mm
Panel wycięcie92 mm x 45 mm (wg DIN)
Napięcie zasilania85 ... 253 V AC/DC , 20 .. .40 V AC/DC
Zużycie energii< 6 VA
Stopień ochrony Przód: IP 65
Waga < 250 g
MontażKlipsy montażowe ze śrubami mocującymi,
Połączenie za pomocą listwy zaciskowej
ObudowaSolidna obudowa z tworzywa sztucznego
Wyświetlacz napięcia jest podłączony elektrycznie za pomocą zacisków śrubowych z tyłu. Przegląd połączeń znajduje się na obudowie, co umożliwia szybki i bezpieczny montaż na miejscu. W tym miejscu znajduje się również interfejs programowania wyświetlacza napięcia (PD14). Zaprojektowane jako gniazdo zachodnie. Adapter do programowania konwertuje strumień danych na interfejs USB.

Zakres dostawy

1 x wbudowany wyświetlacz PCE-N20Z, materiał mocujący, uszczelka, instrukcja obsługi
