Numer zamówienia: PCE-N20I

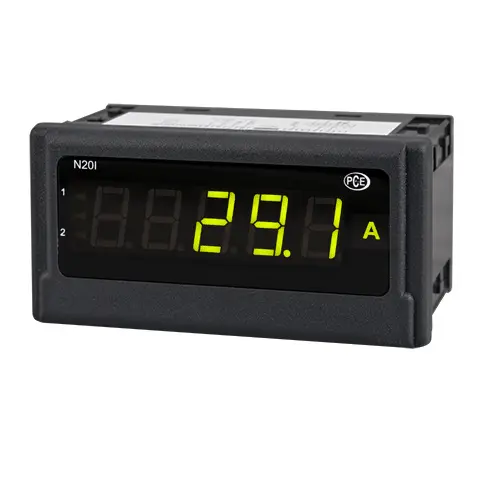

Wbudowany wyświetlacz PCE-N20I strumienie procesowe


599,52 zł
737,41 zł
PCE-N20I
Cena netto (nie zawiera kosztów dostawy)
Prozesssignale
LED - 5-stellig
OC Schaltausgang
Panelmontage
14 mm
48 x 96 mm
Czas dostawy: 1-2 dni

Opis

dla sygnałów standardowych 4-20 mA, 0 ... 20 mA, ± 20 mA/ front IP 65 /
z zasilaniem czujnika / 2 wyjścia alarmowe / konfiguracja programowa
Wbudowany wyświetlacz PCE-N20I ocenia szeroko rozpowszechniony standardowy sygnał 4-20 mA. Ponieważ wiele czujników i nadajników ma odpowiednie wyjście analogowe, ten wbudowany wyświetlacz może być używany w wielu obszarach. Sygnał 4-20 mA ma dwie główne zalety: Z jednej strony kabel używany do transmisji może mieć niemal dowolną długość. Z drugiej strony, ze względu na dolną granicę 4 mA, wbudowany wyświetlacz może wykryć i wyświetlić przerwanie przewodu. Aktualna zmierzona wartość jest pokazywana na 5-cyfrowym wyświetlaczu LED tego wyświetlacza cyfrowego. Zmierzona wartość może być wyświetlana w trzech kolorach w zależności od zmierzonej wartości. W ten sposób ocena aktualnej wartości mierzonej jest możliwa na pierwszy rzut oka. Dwa wyjścia z otwartym kolektorem umożliwiają generowanie alarmów w przypadku przekroczenia wartości granicznych. Dodatkowo zintegrowane zasilanie 24 V umożliwia bezpośrednie podłączenie przetworników 2-przewodowych. Wbudowany wyświetlacz dostępny jest w dwóch wersjach różniących się zasilaniem (230 V lub 24 V). Konfiguracja odbywa się za pomocą ogólnodostępnego oprogramowania LPCon. Za pomocą dostępnego opcjonalnie adaptera programującego PCE-PD14 można dokonywać lub odczytywać ustawienia z wbudowanego wyświetlacza. Konfiguracje utworzone raz za pomocą oprogramowania można zapisywać i przywoływać wielokrotnie.

Najważniejsze cechy

- Front IP 65
- dla -20 mA, 0 ... 20 mA, ± 20 mA
- Wyświetlacz w trzech kolorach
- Podłączenie za pomocą zacisków śrubowych
- Zasilanie czujnika 24 V
- 5-cyfrowy wyświetlacz LED

Specyfikacja

Wejście (do wyboru)0 ... 20 mA
4 ... 20 mA
-20 ... 20 mA
Rezystancja wejściowa 10 Ω ± 1%
Podstawowa dokładność ± (0,2% FS + 1 cyfra)
Skalowanie2 punkty
Czas uśredniania 0,5 ... 20 s
Wyjścia 2x otwarty kolektor, 30 V, 20 mA
Zasilanie czujnika 24 V, 30 mA
Wyświetlacz5- 7 -cyfrowy wyświetlacz LED, wysokość: 14 mm
trzy kolory
Zakres wyświetlania-19999 ... 99999
Temperatura otoczenia Praca: -10 °C ... 55 °C
Przechowywanie: -25 °C ... +85 °C
maks. wilgotność powietrza< 95% bez kondensacji
Wymiary96 mm x 48 mm x 64 mm
Panel wycięcie92 mm x 45 mm (wg DIN)
Napięcie zasilania
(do wyboru)
85 . .. 253 V AC/DC
20 ... 40 V AC/DC
Pobór mocy< 6 VA
Stopień ochrony Przód: IP 65
Waga < 250 g
Montaż

Klipsy montażowe ze śrubami zaciskowymi,

Podłączenie za pomocą listwy zaciskowej

Obudowa Solidna obudowa z tworzywa sztucznego

Zakres dostawy

1 x wyświetlacz cyfrowy PCE-N20 (w wybranej wersji)
4 x materiał mocujący
1 x plomba
1 x instrukcja obsługi

Uwaga: wyświetlacz jest w wybranej konfiguracji bez skalowania sygnału pomiarowego. Do skalowania wyświetlacza wymagany jest adapter programujący PCE-PD14!
