  6. Wbudowany wyświetlacz PCE-BPD-U-46D
Numer zamówienia: PCE-BPD-U-46D

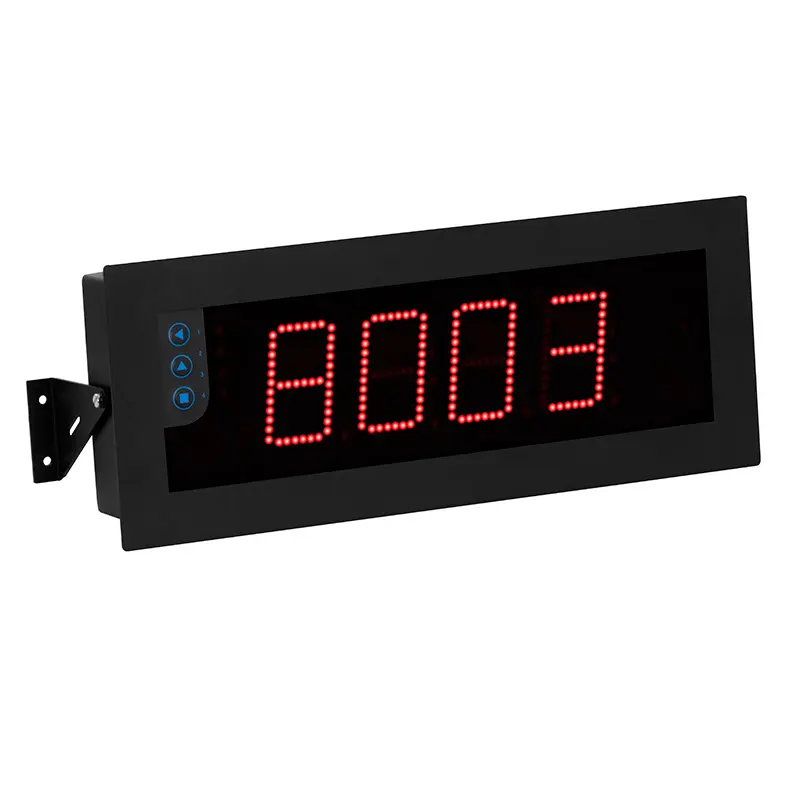

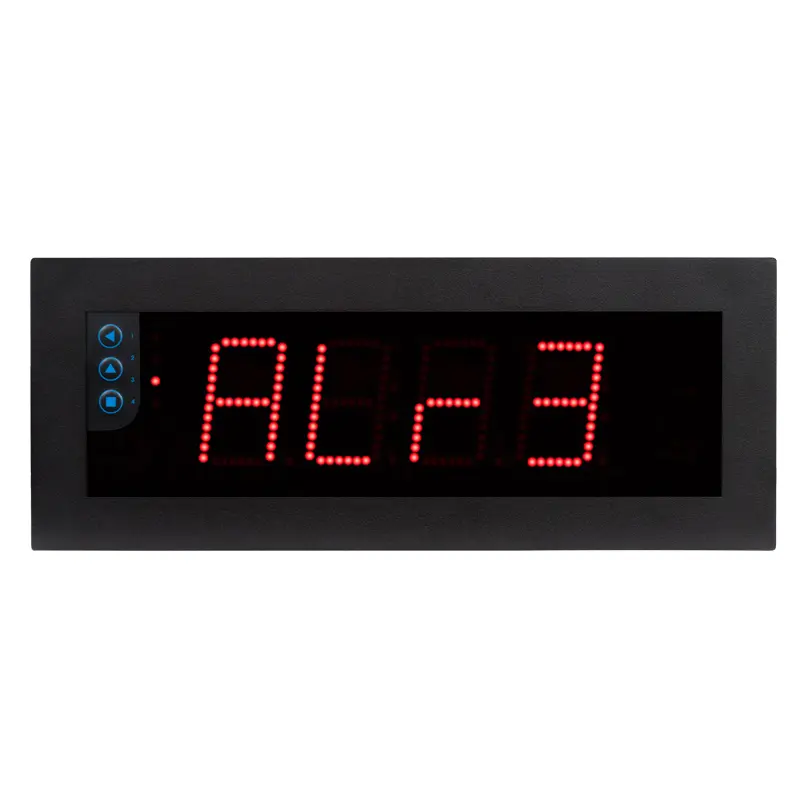

Wbudowany wyświetlacz PCE-BPD-U-46D

3.202,00 zł
3.938,46 zł
:
4250348731074
PCE-BPD-U-46D
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 5-7 dni

Opis


Przemysłowy wyświetlacz cyfrowy z metalowa obudowa / montaż naścienny i szafy sterowniczej / IP65 /
jasnoczerwony wyświetlacz LED / indywidualna konfiguracja / wysokość cyfr do 100 mm /
różne sygnały wyjściowe / wyświetlacz czytelny z dużej odległości

Przemysłowy wyświetlacz cyfrowy został zaprojektowany tak, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfr 60 mm lub 100 mm odległość odczytu przemysłowego wyświetlacza cyfrowego wynosi 25 m lub  50 m. Czerwone diody LED przemysłowego wyświetlacza cyfrowego umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa przemysłowego wyświetlacza cyfrowego jest wykonana z metalu i jest bryzgoszczelna zgodnie z IP65. Dzięki temu przemysłowy wyświetlacz cyfrowy może być używany w trudnych warunkach środowiskowych.

Dostępnych jest wiele różnych wariantów sygnałów wejściowych dla przemysłowych wyświetlaczy cyfrowych. Przemysł obsługuje między innymi wyświetlacze cyfrowe 4...20 mA i impulsowe. Przemysłowy wyświetlacz cyfrowy jest konfigurowany bezpośrednio za pomocą klawiatury. Opcjonalnie dostępne są cyfrowe interfejsy wyjściowe dla przemysłu. Umożliwia to przełączanie sygnałów procesowych i impulsów za pośrednictwem przemysłowego wyświetlacza cyfrowego, na przykład po osiągnięciu wartości granicznej.

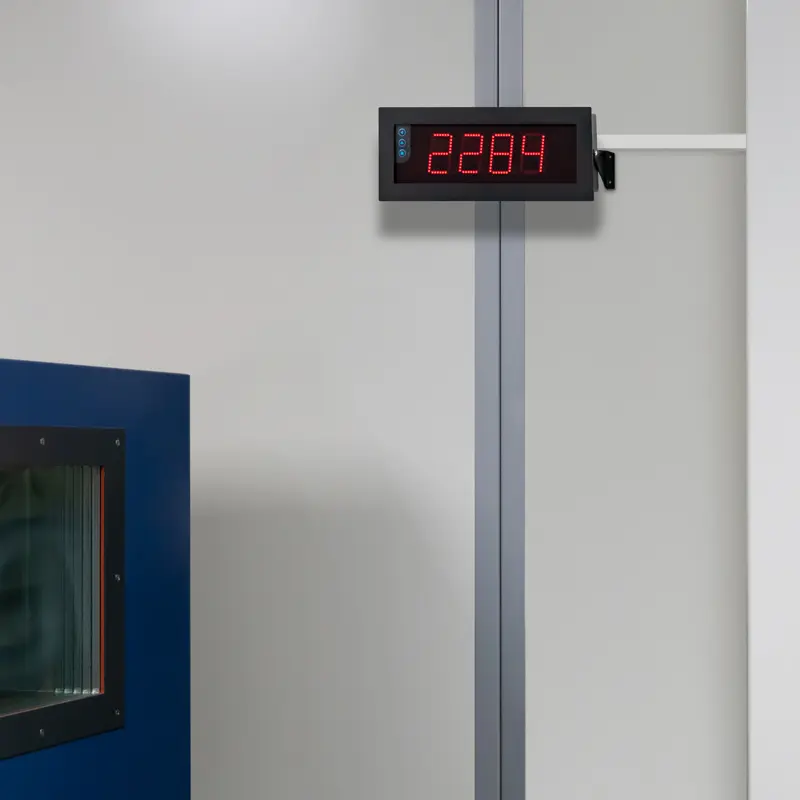

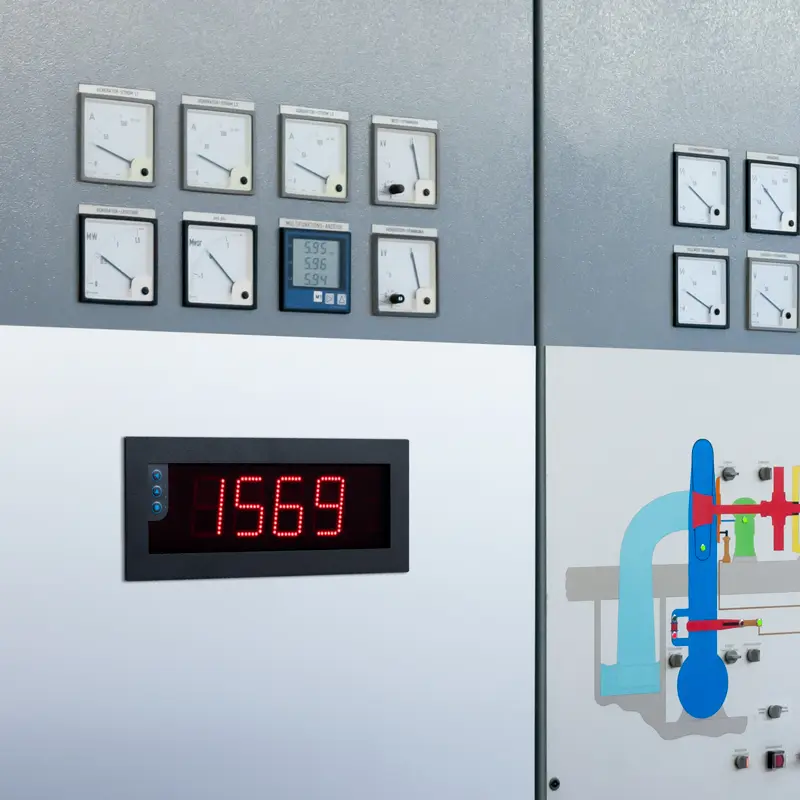

Przemysłowy wyświetlacz cyfrowy można ustawić pionowo, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu naściennego przemysłowy wyświetlacz cyfrowy można zamontować na szafie sterowniczej. Izolacja na obudowie przemysłowego wyświetlacza cyfrowego gwarantuje, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65
- solidna metalowa obudowa
- indywidualnie konfigurowalny
- jasnoczerwony wyświetlacz LED
- do montaż ścienny lub szafa sterownicza
- różne sygnały wejściowe

Specyfikacja


n n n n n n n n n

Funkcja konwersja sygnału analogowego na wartość użytkową
Sygnał wejściowy 4 ... 20 mA , ±20 mA prądu stałego, 0 ... 10 V prądu stałego, ±10 V prądu stałego
maksymalny sygnał wejściowy 100 mA lub 100 V DC
Impedancja wejściowa (pomiar prądu) 11 Ω
Impedancja wejściowa (pomiar napięcia) 932 kΩ
Liczba cyfr 4
Wysokość cyfr 60 mm
maksymalna odległość czytania 25 m
Dokładność 0,05% MB.
Szybkość pomiaru 15 Hz
Czas odpowiedzi przy zmianie wartości 120 ms
 od 0 do 99% sygnału
Obszar wyświetlania -1999 ... 9999
Liczba wyjść 2
Pobór mocy 3 W
(bez opcjonalnych akcesoriów)
Zużycie energii 5 W
 (z opcjonalnymi akcesoriami)
Zasilanie czujnika 20, 15, 10, 5 V DC
Dokładność Zasilanie czujnika  ±5 %
maksymalny prąd czujnika zasilanie35 mA (z zabezpieczeniem przeciwzwarciowym)
Zasilacz 11 ... 36 V DC
Waga 2200 g

Inne specyfikacje
Przekrój kabla dla wejścia  <0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla <2,5 mm²
Napięcie zasilania
Wyświetlacz wyświetlacz 7-segmentowy
Kąt widzenia 120°
Czas nagrzewania 15 minut
Warunki pracy 0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania -20 ... 70 °C, <90 % r.w. F., bez kondensacji

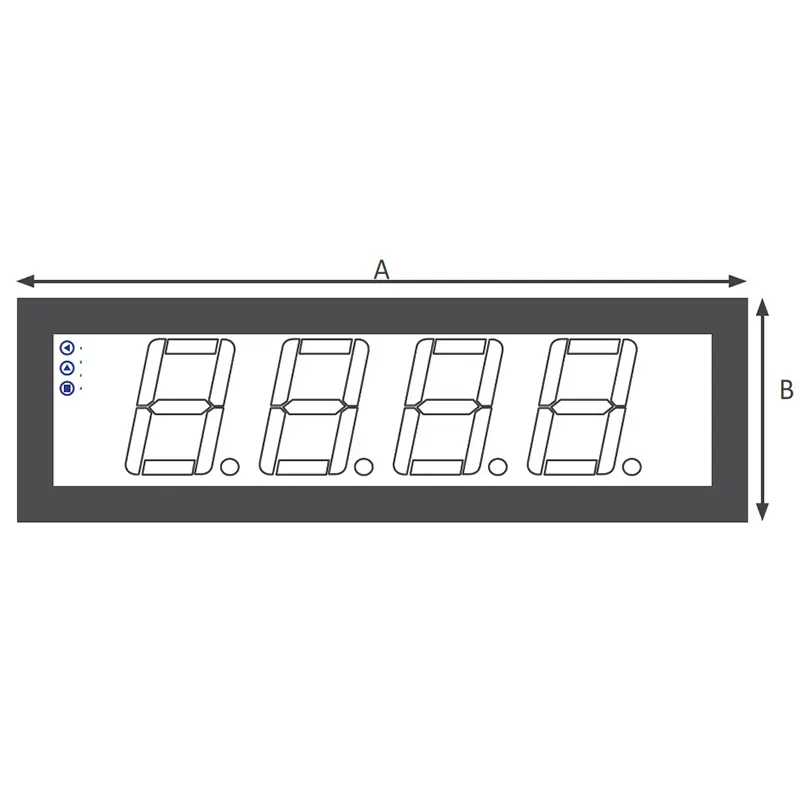

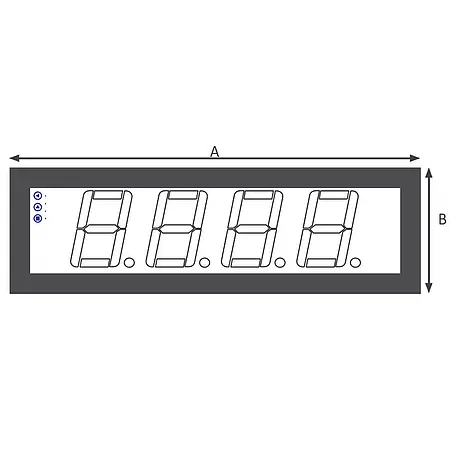

Wymiary A 542 mm
(szkic na górze obrazków) B 166 mm
  C 3 mm
  D 55mm
  E 25 mm


Zakres dostawy

1 x wbudowany wyświetlacz PCE-BPD-U-46D
1 x instrukcja obsługi
