Wbudowany wyświetlacz PCE-BPD-C-66D

Numer zamówienia: PCE-BPD-C-66D

GTIN (EAN): 4250348731081

Opis

Przemysłowy wyświetlacz cyfrowy w metalowej obudowie / montaż naścienny i w szafie sterowniczej / IP65 /

jasnoczerwony wyświetlacz LED / indywidualnie konfigurowalny / wysokość cyfr do 100 mm /

różne sygnały wyjściowe / wyświetlacz czytelny z dużej odległości

Przemysłowy wyświetlacz cyfrowy został zaprojektowany w taki sposób, aby wyświetlane odczyty można odczytać z dużej odległości. Przy wysokości cyfr 60 mm lub 100 mm odległość odczytu przemysłowego wyświetlacza cyfrowego wynosi 25 m lub 50 m. Czerwone diody LED przemysłowego wyświetlacza cyfrowego umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa przemysłowego wyświetlacza cyfrowego jest wykonana z metalu i jest bryzgoszczelna zgodnie z IP65. Dzięki temu przemysłowy wyświetlacz cyfrowy może być używany w trudnych warunkach środowiskowych.

Dostępnych jest wiele różnych wariantów sygnałów wejściowych dla przemysłowych wyświetlaczy cyfrowych. Przemysł obsługuje między innymi wyświetlacze cyfrowe 4...20 mA i impulsowe. Przemysłowy wyświetlacz cyfrowy jest konfigurowany bezpośrednio za pomocą klawiatury. Opcjonalnie dostępne są cyfrowe interfejsy wyjściowe dla przemysłu. Umożliwia to przełączanie sygnałów procesowych i impulsów za pośrednictwem przemysłowego wyświetlacza cyfrowego, na przykład po osiągnięciu wartości granicznej.

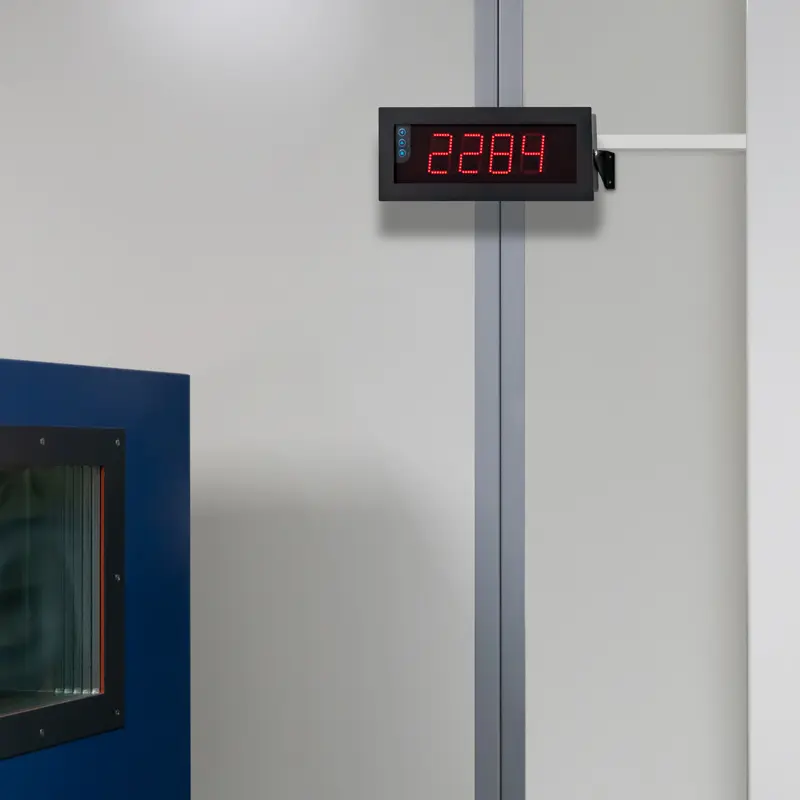

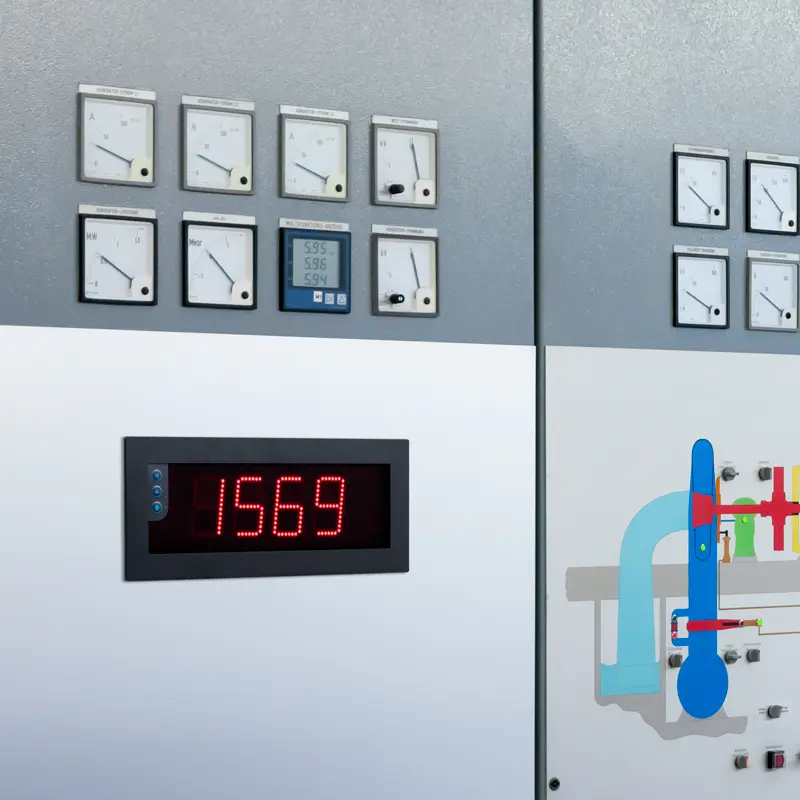

Przemysłowy wyświetlacz cyfrowy można ustawić pionowo, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu naściennego przemysłowy wyświetlacz cyfrowy można zamontować na szafie sterowniczej. Izolacja na obudowie przemysłowego wyświetlacza cyfrowego gwarantuje, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65

- solidna metalowa obudowa

- indywidualnie konfigurowalny

- jasnoczerwony wyświetlacz LED

- do montaż ścienny lub szafa sterownicza

- różne sygnały wejściowe

Specyfikacja

n n n n n n

Zakres dostawy

1 x wbudowany wyświetlacz PCE-BPD-C-66D
1 x instrukcja obsługi


Funkcja	Pomiar czasu
Sygnał wejściowy	NPN, PNP
Napięcie wejściowe	±30 V DC
Funkcje	Start, Stop, Resetowanie
liczba cyfr	6
Wysokość cyfr	60 mm
maksymalna odległość odczytu	25 m
Dokładność	0,03 % pełnej skali Mb.
Częstotliwość pomiaru	15 Hz
Czas reakcji na zmiany wartości	300 ms
od 0 do 99% sygnału
Obszar wyświetlania	-199 999 ... 999 999
Liczba wyjść	3
Pobór mocy	3,5 W
(bez opcjonalnych akcesoriów)
Zużycie energii	5,5 W
(z opcjonalnymi akcesoriami)
Zasilanie czujnika	18, 15, 9, 5 V DC
maksymalny prąd przy	70mA (z zabezpieczeniem przeciwzwarciowym)
Zasilanie czujnika
Zasilacz	11 ... 36 V prądu stałego
Waga	3500 g


Inne specyfikacje
Przekrój kabla dla wejścia	<0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla	<2,5 mm²
Napięcie zasilania
Wyświetlacz	wyświetlacz 7-segmentowy
Kąt widzenia	120°
Czas nagrzewania	15 minut
Warunki pracy	0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania	-20 . .. 70°C, <90% wilg. F., bez kondensacji
	;

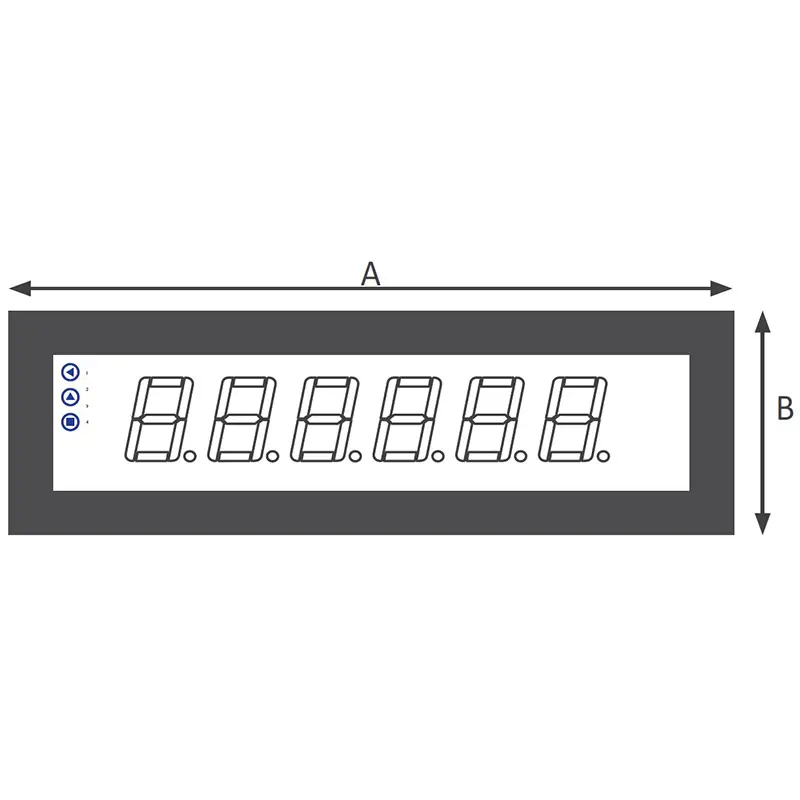

Wymiary	A 436 mm
(szkic u góry zdjęć)	B 135 mm
	C 3mm
	D 55 mm
	E 25 mm

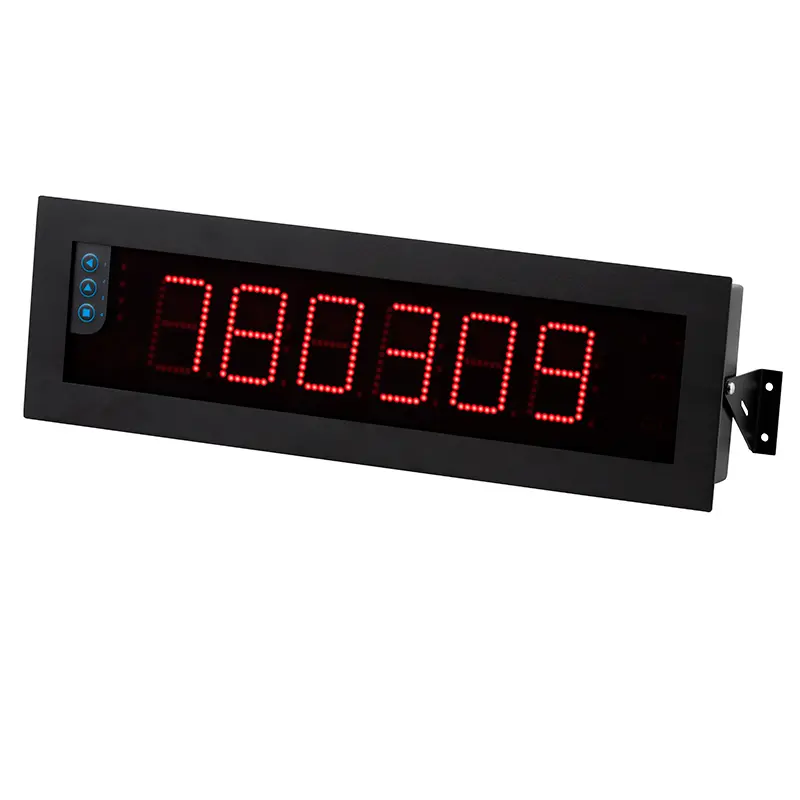

Einbauanzeige PCE-BPD-C-66D

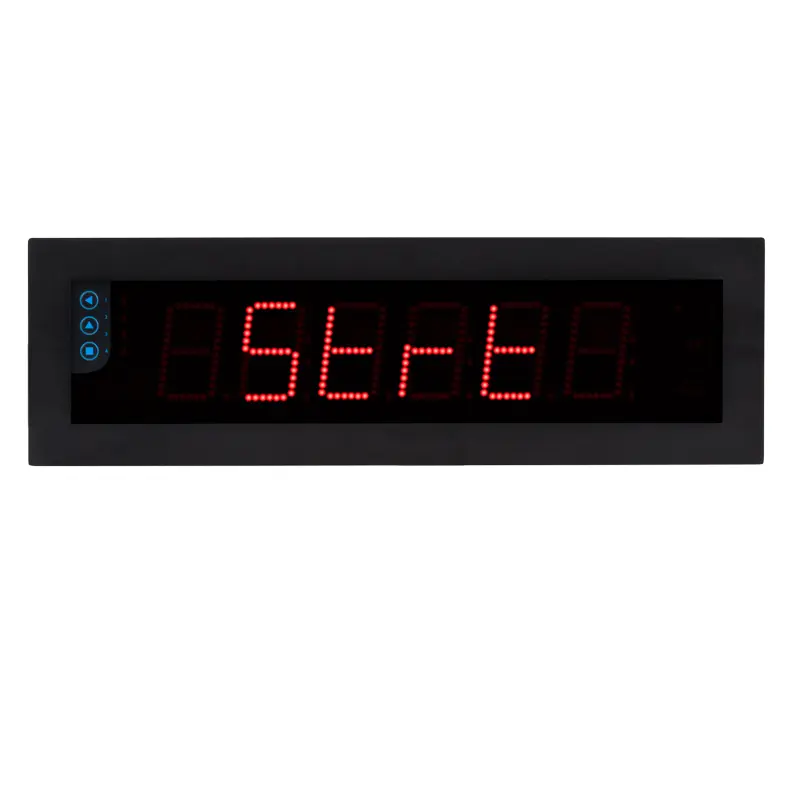

Einbauanzeige Front
