  6. Wskaźnik napięcia PCE-N25H

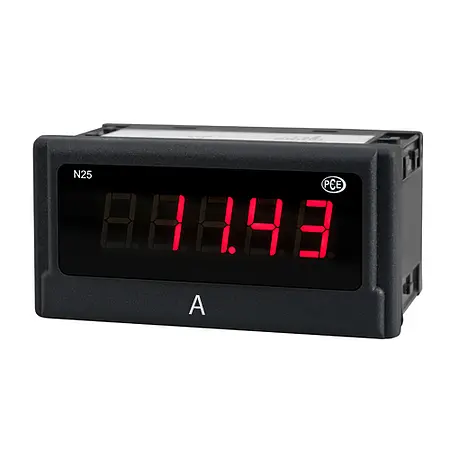

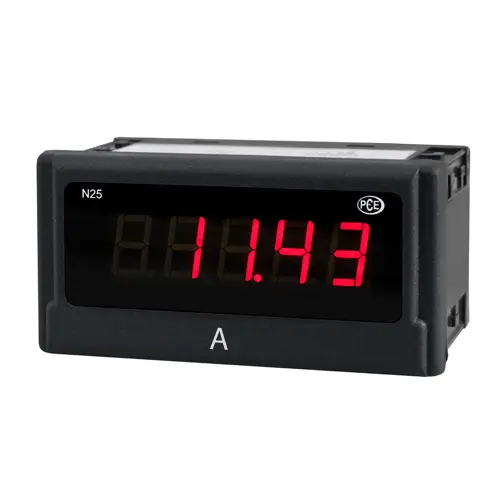

Spannungsanzeige PCE-N25H

Spannungsanzeige PCE-N25H [powiększenie-zoom]
Spannungsanzeige PCE-N25H
Video Spannungsanzeige
Spannungsanzeige PCE-N25H Anschlüsse

Wskaźnik napięcia PCE-N25H

Numer zamówienia: PCE-N25H
GTIN (EAN):
331,20 zł
407,38 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-N25H
Czas dostawy:1-2 dni
Gleichspanung

Opis

5-cyfrowy wyświetlacz LED /  Front IP 65 / opcjonalne zasilanie czujnika /
dla ± 100 V DC, ± 250 V DC, ± 400 V DC, ± 1 A DC, ± 5 A DC, 0 ... 100 V DC, 0 ... 250 V DC  / Konfiguracja za pomocą oprogramowania
Wyświetlacz napięcia PCE-N25H jest do wskazywania prądu stałego lub napięcia stałego, np. ± 100 V DC, ± 250 V DC, ± 400 V DC, ± 1 A DC, ± 5 A DC, 0 ... 100 V DC, 0 ... 250 V DC . Ponieważ sygnał wejściowy może być dowolnie skalowany, ten wyświetlacz napięcia może być wykorzystany na wiele różnych sposobów.Użytkownik może odczytać aktualny wynik pomiaru na 5-cyfrowym wyświetlaczu. Opcjonalne zasilanie czujnika 24 V umożliwia bezpośrednie podłączenie czujników 2-przewodowych lub przetworników pomiarowych, co upraszcza korzystanie z tego wyświetlacza napięcia.

Trzy różne typy tego wskaźnika napięcia różnią się również zasilaniem. Oprócz 230 V możliwa jest również praca z napięciem 20 ... 40 V. Konfiguracja odbywa się za pomocą ogólnodostępnego oprogramowania LPCon. Za pomocą adaptera do programowania PCE-PD14 można dokonać ustawień lub z poziomu wyświetlacza napięcia  zostać odczytany. Konfiguracje utworzone za pomocą oprogramowania można zapisać i ponownie wywołać.

Najważniejsze cechy

- Przód IP 65
- dla ± 100 V DC, ± 250 V DC, ± 400 V DC, ± 1 A DC, ± 5 A DC, 0 ... 100 V DC, 0 ... 250 V DC
- Podłączenie przez zaciski śrubowe
- Konfiguracja przez oprogramowanie
- 5-cyfrowy wyświetlacz LED

Specyfikacja

Wejście± 100 V DC, ± 250 V DC, ± 400 V DC, ± 1 A DC, ± 5 A DC, 0 ... 100 V DC, 0 ... 250 V DC
Dokładność± (0,2% FS + 1 cyfra)
Rezystancja wewnętrzna10 Ω ± 1%
Skalowanie2-punktowe
Wyświetlacz5-cyfrowy 7-segmentowy wyświetlacz LED, wysokość: 14 mm
Obszar wyświetlania-19999 ... 99999
Temperatura otoczenia          Praca: -10 °C ... 55 °C
Przechowywanie: -25 °C ... +85 °C
Zasilanie  230 V AC
Wymiary96 mm x 48 mm x 64 mm
Wycięcie w panelu92 mm x 45 mm (zgodnie z DIN)
Dostawa napięcie zasilania230 V AC, 110 V AC, 24 V AC, 85 ... 235 V AC/DC, 20 ... 40 V AC/DC
Klasa ochrony Przód: IP 65
Waga< 200 g
MontażKlipsy montażowe ze śrubami mocującymi,
Połączenie za pomocą listwy zaciskowej
ObudowaSolidna obudowa z tworzywa sztucznego

Zakres dostawy

1 x wskaźnik napięcia PCE-N25H
1 x materiał mocujący
1 x plomba
1 x instrukcja obsługi
