Frequenzanzeige PCE-N30U

Wyświetlacz częstotliwości PCE-N30U

Numer zamówienia: PCE-N30U
GTIN (EAN): 4250348717320
863,52 zł
1.062,13 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348717320
PCE-N30U
Czas dostawy: 10 - 14 dni
Normsignale
LED - 5-stellig
14 mm

Opis

różne sygnały wejściowe / trójkolorowy wyświetlacz / IP 65 od frontu / dwa wyjścia alarmowe /
opcjonalnie z wyjściem analogowym / zasilanie czujnika / 5-cyfrowy wyświetlacz / wewnętrzny zegar czasu rzeczywistego

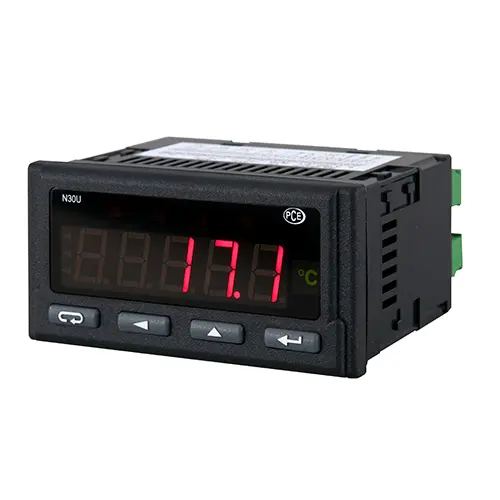

Wyświetlacz częstotliwości PCE -N30U to uniwersalne urządzenie pomiarowe do wyświetlania zmiennych procesowych. Oprócz standardowych sygnałów 0/4 ... 20 mA i 0 ... 10 V można również podłączyć bezpośrednio rezystancyjne czujniki temperatury i termopary. Dzięki trójkolorowemu wyświetlaczowi i diodom LED, które zapalają się w przypadku przekroczenia wartości granicznych, operator może szybko ocenić aktualne mierzone wartości wyświetlacza częstotliwości. Ponadto jako jednostkę wyświetlacza można wybrać spośród 56 różnych jednostek. Cyfrowe skalowanie do 21 punktów umożliwia dokładne odwzorowanie określonych krzywych. Przód wyświetlacza częstotliwości ma stopień ochrony IP 65 i dlatego jest chroniony przed kurzem i wodą. Wyświetlanie częstotliwości jest konfigurowane za pomocą przednich przycisków. Za pomocą opcjonalnego złącza RS485 wszystkie parametry można również ustawić za pomocą oprogramowania. Manipulacji ustawieniami można zapobiec za pomocą hasła. Zasilanie czujnika, dwa wyjścia alarmowe oraz wewnętrzny zegar czasu rzeczywistego pozwalają na bardzo elastyczne zastosowanie. Ponadto wyświetlacz częstotliwości może być opcjonalnie wyposażony w wyjście analogowe i interfejs RS485 (protokół Modbus). Zasilanie można również dobrać do indywidualnego zastosowania (20 ... 40 V AC/DC lub 85 ... 253 V AC/DC).

Najważniejsze cechy

- 21-punktowe skalowanie
- IP 65 z przodu
- Ustawianie za pomocą przedniego przycisku
- dwa wyjścia alarmowe
- Zasilanie czujnika 24 V
- opcjonalny interfejs RS-485, przekaźnik przemienny, wyjście analogowe, wyjście OC

Specyfikacja

Wejście (regulowane)2-, 3-przewodowe PT100, PT500, PT1000
Termoelementy typu J, K, N, E, R, S
Rezystancja 0 ... 410 Ω / 4010 Ω
Napięcie -10 ... +63 mV DC, -13 ... +13 V DC
Prąd -24 ... + 24 mA DC
Częstotliwość pomiaru1/sekundę
Rozdzielczość 16 bitów
Dokładność0,1%
Rezystancja wewnętrzna Pomiar napięcia: 1 MΩ
Pomiar prądu: 12 Ω
Skalowanie21 punktów
Wyświetlacz5-cyfrowy, 7-segmentowy wyświetlacz LED, trójkolorowy
Wysokość cyfr 14 mm
Zakres wyświetlania-19999 ... 99999
WskaźnikiAlarmy
Zasilanie czujnika24 V DC, maks. 30 mA
Wyjścia2 przekaźniki normalnie otwarte 250 V / 0,5A, zasilanie czujników
Wyjścia dodatkowe (do wyboru) Wyjście analogowe (0...10 V / 4...20 mA)
Interfejs RS485
2 przekaźniki przełączne s 250 V / 0,5 A
Wyjście z otwartym kolektorem
Warunki otoczenia Praca: -25 °C ... 55 °C / 25 ... 95 % RH
Przechowywanie: -33 °C ... +70 °C / 25 ... 95 % RH
Wymiary96 mm x 48 mm x 93 mm
Wycięcie w panelu92 mm x 45 mm (wg DIN)
Napięcie zasilania (do wyboru)85 ... 253 V AC/DC
20 ... 40 V AC/DC
Klasa ochronyPrzód: IP 65
Waga< 200 g
MontażKlipsy montażowe ze śrubami zaciskowymi,
podłączenie za pomocą listwy zaciskowej
Obudowa Solidna obudowa z tworzywa sztucznego

Zakres dostawy

Zakres dostawy
1 x wskaźnik częstotliwości PCE-N30U, materiał mocujący, uszczelka, instrukcja obsługi
