Frequenzanzeige PCE-N30P

Wyświetlacz częstotliwości PCE-N30P

Numer zamówienia: PCE-N30P
GTIN (EAN):
911,52 zł
1.121,17 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-N30P
Czas dostawy: 10 - 14 dni
Wechselspannung / Wechselstrom
LED - 5-stellig
14 mm

Opis

Jednofazowy pomiar parametrów sieci: napięcia, prądu, mocy, kąta fazowego... /
opcjonalne wyjście impulsowe i interfejs RS485 / IP 65 od frontu

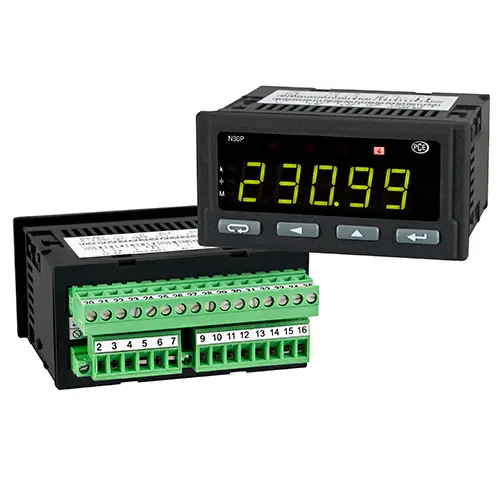

Wyświetlacz częstotliwości PCE-N30P to wbudowany wyświetlacz zbierający i wyświetlający najważniejsze parametry sieci jednofazowej. Ten wyświetlacz częstotliwości oblicza moc pozorną, czynną i bierną, jak również kąt przesunięcia fazowego i współczynnik mocy na podstawie wielkości prądu i napięcia. Oblicza również średnią moc w ciągu 15 minut i średnie napięcie w ciągu 10 minut. Parametryzacja i obsługa odbywa się za pomocą 4 przycisków z przodu. Zakresy pomiarowe tego wyświetlacza częstotliwości (prąd 5 A AC, napięcie 400 V AC) można rozszerzyć za pomocą przekładników napięciowych i prądowych. Kropka dziesiętna jest automatycznie dostosowywana w zależności od mierzonej wartości. Dwa wyjścia alarmowe zawarte w wersji podstawowej umożliwiają wywołanie alarmu w przypadku przekroczenia wartości granicznych. Ponadto kolor wyświetlacza mierzonej wartości można zmienić po wyzwoleniu alarmu. Opcjonalnie dostępne wyjście impulsowe generuje 5000 impulsów na zmierzoną kWh. Mierzone wartości można również odczytać poprzez dostępny opcjonalnie interfejs RS485. Dodatkowo wyświetlacz częstotliwości PCE-N30P można wyposażyć w 2 dodatkowe przekaźniki przełączne i wyjście analogowe .

Najważniejsze cechy

- Pomiar i wyświetlanie 16 parametrów
- IP 65 z przodu
- Trójkolorowy wyświetlacz
- Dwa wyjścia alarmowe
- Przekładnia z regulacją prądu i napięcia
- opcjonalny interfejs RS-485, wyjście impulsowe OC, przekaźnik przełączny, wyjście analogowe

Specyfikacja

Specyfikacja techniczna
WejścieMoc: 0,02 ... 6 A
Napięcie: 0 ... 480 V
Częstotliwość: 45,00...100,00 Hz
Dokładność Napięcie, prąd, częstotliwość: 0,2%
Moc czynna, pozorna, bierna: 0,5%
Współczynnik mocy: 0,5%
Przesunięcie fazowe: 1%
Aktywna energia, energia bierna: 0,5%
Wyświetlacz5-cyfrowy, 7-segmentowy wyświetlacz LED, trójkolorowy
Pobór mocy 6 VA
Wyjścia 2 przekaźniki normalnie otwarte 250 V / 0,5 A
Dodatkowe wyjścia (do wyboru) 2 przekaźniki przełączne 250 V / 0,5 A
Interfejs RS485
Wyjście analogowe (4 ... 20 mA / 0 ... 10 V)
Wyjście impulsowe z otwartym kolektorem
Warunki otoczenia Działanie: -25 °C ... 55 °C / 25 ... 95 % RH
Laber: -33 °C ... +70 °C / 25 ... 95 % RH
Wymiary96mm x 48mm x 93mm
Wycięcie w panelu92 mm x 45 mm (wg DIN)
Napięcie zasilania (do wyboru) 85 ... 253 V AC/DC
20 ... 40 V AC/DC
Stopień ochrony Przód: IP 65
Waga< 200 g
MontażKlipsy montażowe ze śrubami mocującymi,
Połączenie za pomocą listwy zaciskowej
Normy EN 61010-1 CAT III 600 V

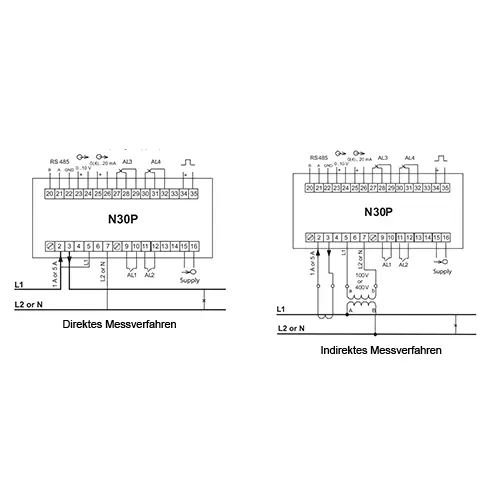

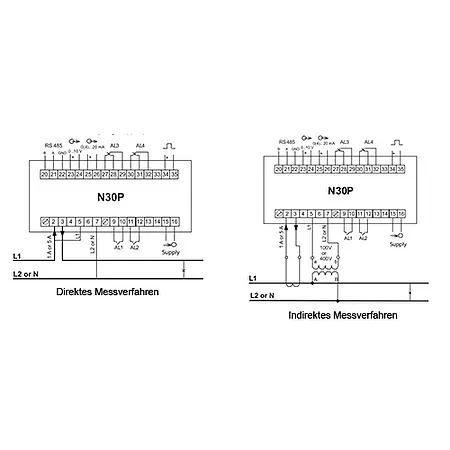

W celu zapewnienia jak najszybszej i najbezpieczniejszej instalacji na stronie internetowej, Rozmieszczenie zacisków przyłączeniowych wydrukowane na obudowie wbudowanego miernika mocy PCE-N30P.

Zakres dostawy

1 x wskaźnik częstotliwości PCE-N30P, materiał mocujący, instrukcja obsługi
