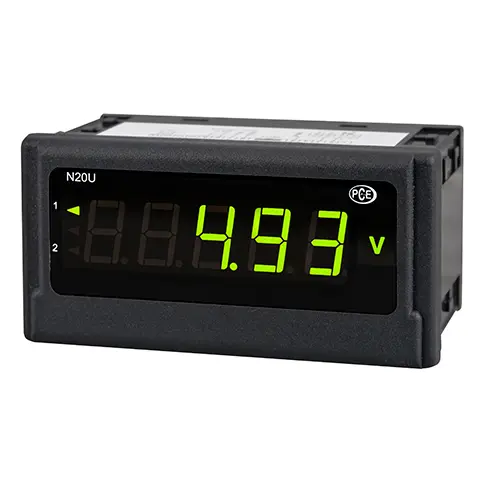

Wyświetlacz częstotliwości PCE-N20U

Numer zamówienia: PCE-N20U
GTIN (EAN): 4250348709349
599,52 zł
737,41 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348709349
PCE-N20U
Czas dostawy: 10 - 14 dni
0 ... 5/10 V
LED - 5-stellig
14 mm

Opis

2 wyjścia alarmowe / konfiguracja przez oprogramowanie /
dla standardowego sygnału 0-10 V / IP 65 z przodu / z zasilaniem czujnika
PCE- Wyświetlacz częstotliwości N20U często ocenia ten używany standardowy sygnał 0 ... 10 V. Ponieważ wiele czujników i przetworników pomiarowych ma odpowiednie wyjście analogowe, ten wyświetlacz częstotliwości może być używany w szerokim zakresie. Aktualna zmierzona wartość jest pokazywana na 5-cyfrowym wyświetlaczu LED tego wyświetlacza częstotliwości. Zmierzona wartość może być wyświetlana w trzech kolorach w zależności od zmierzonej wartości. W ten sposób ocena aktualnej wartości mierzonej jest możliwa na pierwszy rzut oka. Dwa wyjścia z otwartym kolektorem umożliwiają generowanie alarmów w przypadku przekroczenia wartości granicznych. Dodatkowo zintegrowane zasilanie 24 V umożliwia bezpośrednie podłączenie czujników i nadajników. Wyświetlacz częstotliwości występuje w dwóch wersjach różniących się zasilaniem (230 V lub 24 V). Wartości alarmowe oraz skalowanie są konfigurowane za pomocą ogólnodostępnego oprogramowania LPCon. Za pomocą dostępnego opcjonalnie adaptera do programowania PCE-PD14 można dokonywać lub odczytywać ustawienia z wyświetlacza częstotliwości. Konfiguracje utworzone raz za pomocą oprogramowania można zapisywać i przywoływać wielokrotnie.

Najważniejsze cechy

- Przód IP 65
- dla sygnału standardowego 0 ... 10 V
- Podłączenie przez zaciski śrubowe
- Wyświetlacz w trzech kolory
- zasilanie czujnika 24 V
- 5-cyfrowy wyświetlacz LED

Specyfikacja

Specyfikacja techniczna
Wejście (do wyboru)0 ... 10 V
0 ... 60 mV
± 10 V
Rezystancja wejściowa1 MΩ
Dokładność podstawowa± (0,2% FS + 1 cyfra)
Skalowanie2 punkty
Czas do uśrednienia0,5 ... 20 s
Wyjścia2x otwarty kolektor, 30 V, 20 mA
Zasilanie czujnika24 V, 30 mA
Wyświetlacz

5-cyfrowy, 7-segmentowy wyświetlacz LED, wysokość: 14 mm

trójkolorowy

Zakres wyświetlania-19999 ... 99999
Temperatura otoczenia Praca: -10 °C ... 55 °C
Przechowywanie: -25 °C ... +85 °C
maks. Wilgotność< 95% bez kondensacji
Wymiary96 mm x 48 mm x 64 mm
Panel wycięcie92 mm x 45 mm (wg DIN)
Napięcie zasilania
(do wyboru)		85 . .. 253 V AC/DC
20 ... 40 V AC/DC
Pobór mocy< 6 VA
Klasa ochronyPrzód: IP 65
Waga < 250 g
MontażKlipsy montażowe ze śrubami mocującymi,
Połączenie za pomocą listwy zaciskowej
ObudowaSolidna obudowa z tworzywa sztucznego

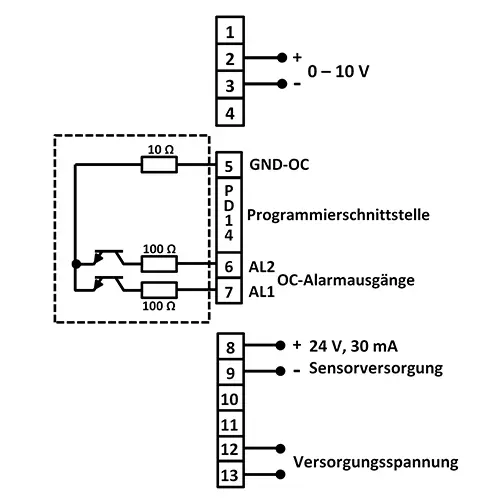

Podłączenie elektryczne przyrządu pomiarowego odbywa się za pomocą zacisków śrubowych. Schemat połączeń (podobny do ilustracji po prawej stronie) jest pokazany na obudowie. Zapewnia to szybszą i bezpieczniejszą instalację na miejscu. Z tyłu obudowy znajduje się również interfejs programowania (PD14).

Zakres dostawy

1 x wyświetlacz cyfrowy PCE-N20 (w wybranej wersji)
4 x materiał mocujący
1 x plomba
1 x instrukcja obsługi

Uwaga: wyświetlacz jest w wybranej konfiguracji bez skalowania sygnału pomiarowego. Do skalowania wyświetlacza wymagany jest adapter programujący PCE-PD14!
