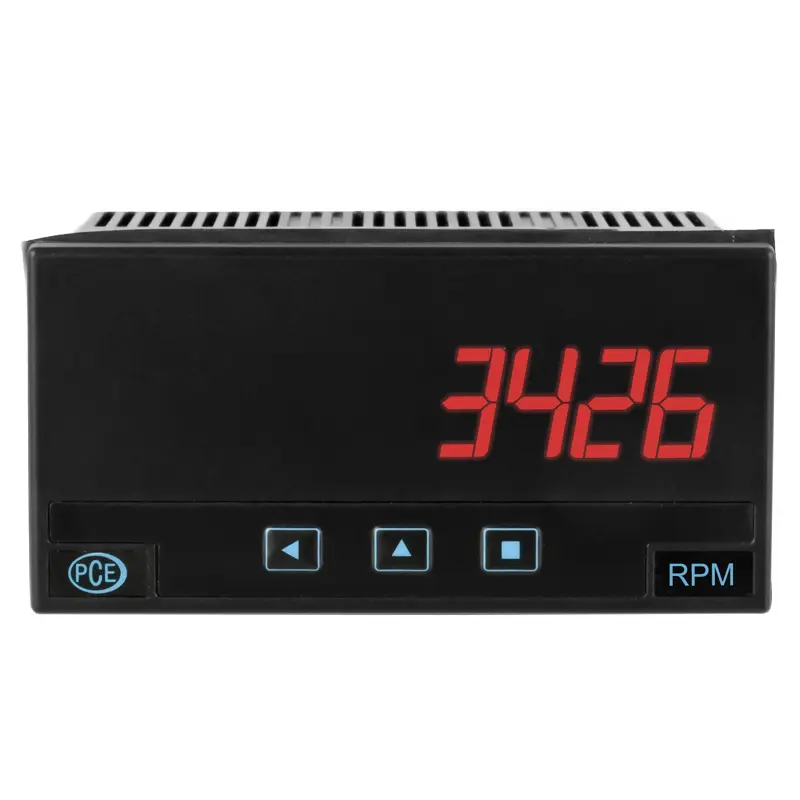

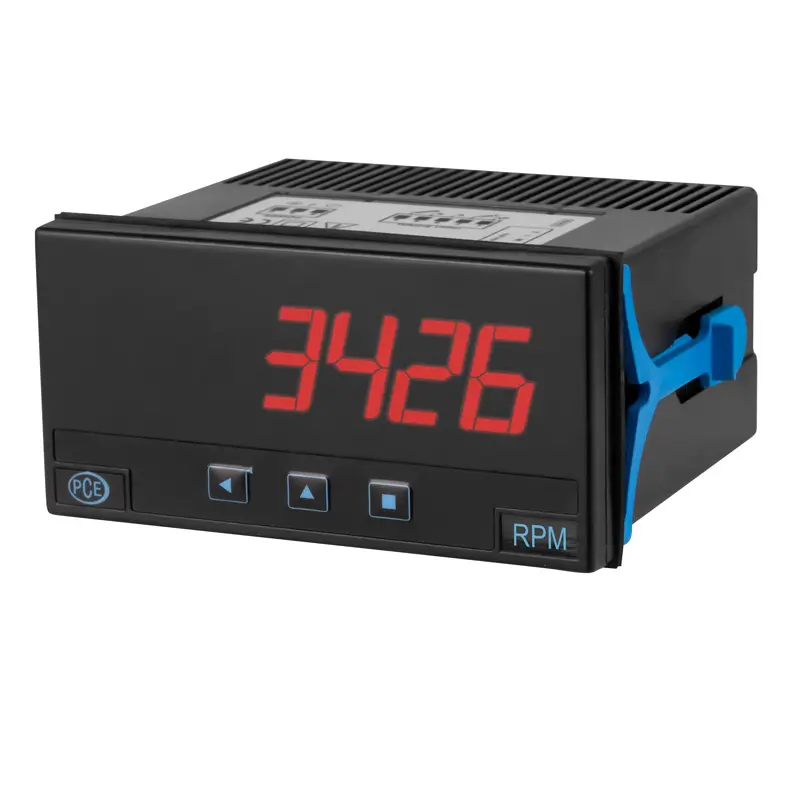

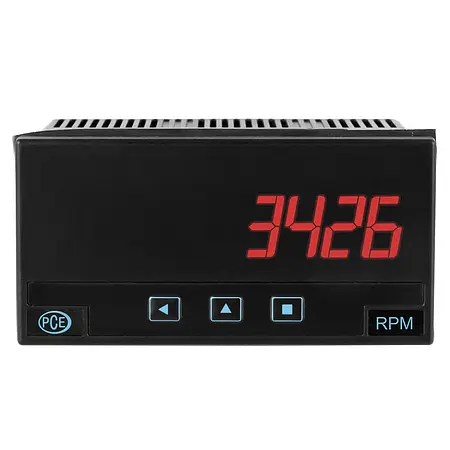

Wyświetlacz częstotliwości ma dwa wejścia impulsowe (NPN / PNP) i jedno zresetować wejście. Miernik przemysłowy pokazuje zmierzone wartości w zakresie -199 999 ... 999 999 na 6-cyfrowym wyświetlaczu LED. Wyświetlanie częstotliwości można ustawić za pomocą trzech przednich przycisków, a wejście można skalować indywidualnie.

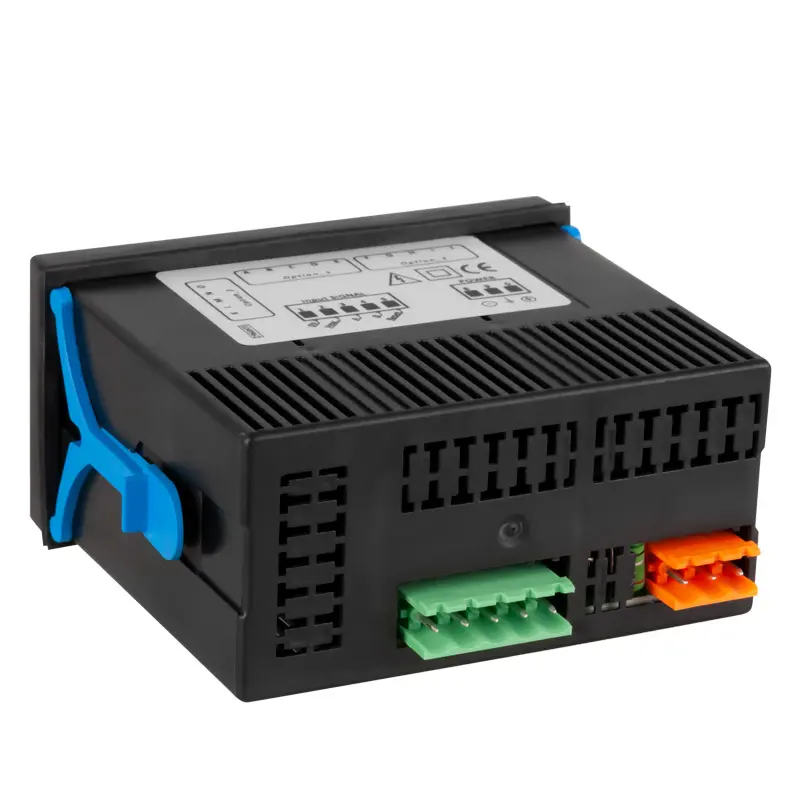

Wyświetlana częstotliwość może być NPN, PNP i amp; Ocenia czujniki Namur, a także enkodery obrotowe i czujniki zbliżeniowe, a dzięki opcjom ustawień nadaje się do liczenia sztuk, pomiarów prędkości itp. Wyświetlacz częstotliwości ma wymiary 96 x 48 mm. Wyświetlacz częstotliwości ma wiele trybów liczenia (dodawanie, odejmowanie, blokowanie, podnoszenie do kwadratu...). Z tyłu miernika przemysłowego można opcjonalnie zainstalować do trzech różnych kart wyjściowych.
| Wejście | 2 wejścia licznikowe (NPN / PNP) |
| 1 sygnał sterujący (reset) | |
| Zakresy pomiarowe | Liczniki |
| Szybko: maks. 250 kHz | |
| Normalny: maks. 9 kHz | |
| Czujniki strumienia | Szybki: maks. 500 kHz |
| Powoli: 1 mHz ... 200 Hz | |
| Wyświetl | Licznik okresów |
| Normalny: maks. 500 kHz | |
| Wolny: 1 mHz ... 200 Hz | |
| -199. 999 ... 999,999 | |
| Regulowana kropka dziesiętna | |
| 6-cyfrowy 7-segmentowy wyświetlacz LED, 14 mm | |
| Czas aktualizacji: 15 Hz | |
| Pobór mocy | 70 mA |
| Wyjścia (opcjonalnie) | Przekaźnik (250 V / 8 A AC) |
| Wyjście analogowe (0/4 ... 20 mA lub 0 .. 10 V ) | |
| Tranzystorowe wyjście alarmowe (30 V DC / 35 mA) | |
| Wyjście SSR (15 V DC / 45 mA) | |
| interfejs RS485 | |
| Interfejs RS232 | |
| Interfejs Modbus | |
| Temperatura otoczenia | Praca: -25 °C ... 55 °C |
| Przechowywanie: -33 °C ... +70 °C | |
| Wymiary | 96 mm x 48 mm x 91 mm |
| wycięcie w panelu | 92 mm x 45 mm (wg DIN) |
| Napięcie zasilania | 11 ... 60 V AC / DC (PCE-DPD-P2) |
| Klasa ochrony | Przód: IP 65 |
| Waga | < 150 g |
| Mocowanie | Klipsy mocujące |
| Podłączenie przez listwę zaciskową | |
| Standardy | EN 61010-1 CAT III |
