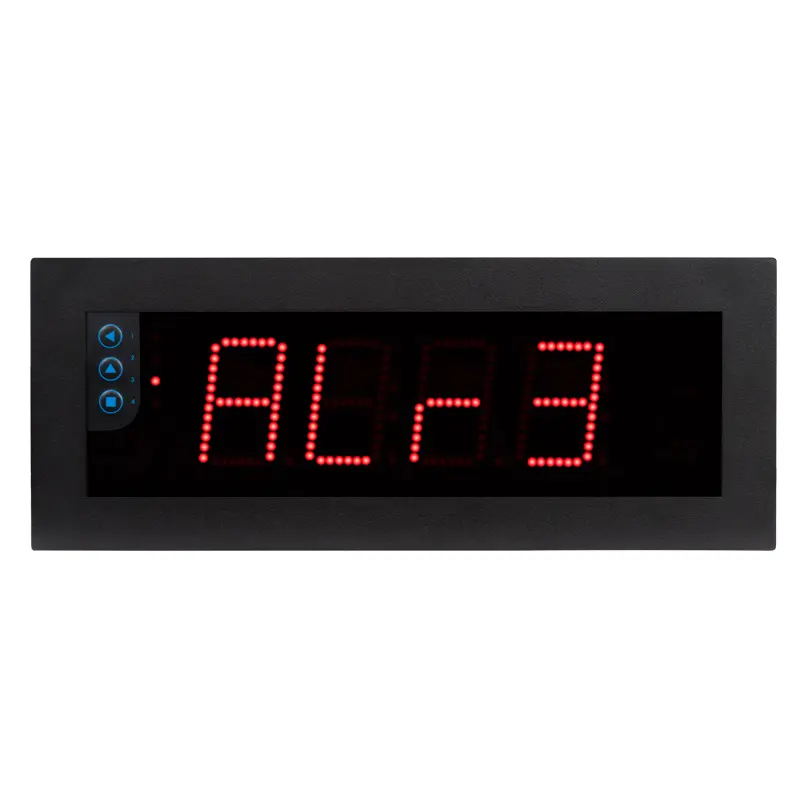

Anzeige Front

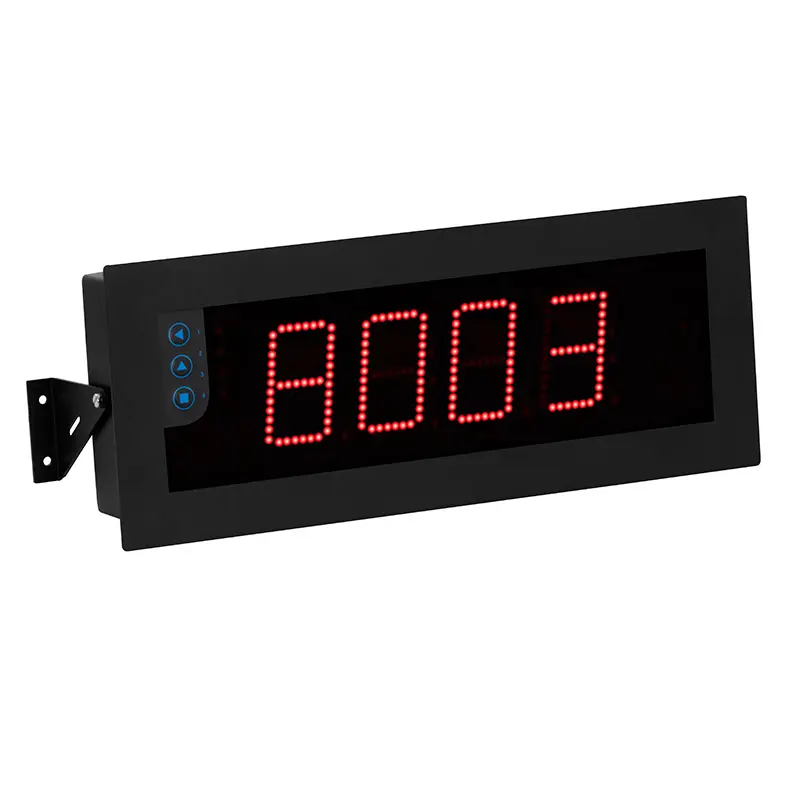

Anzeige Halterung
Anzeige Anschlüsse
Anzeige Tasten

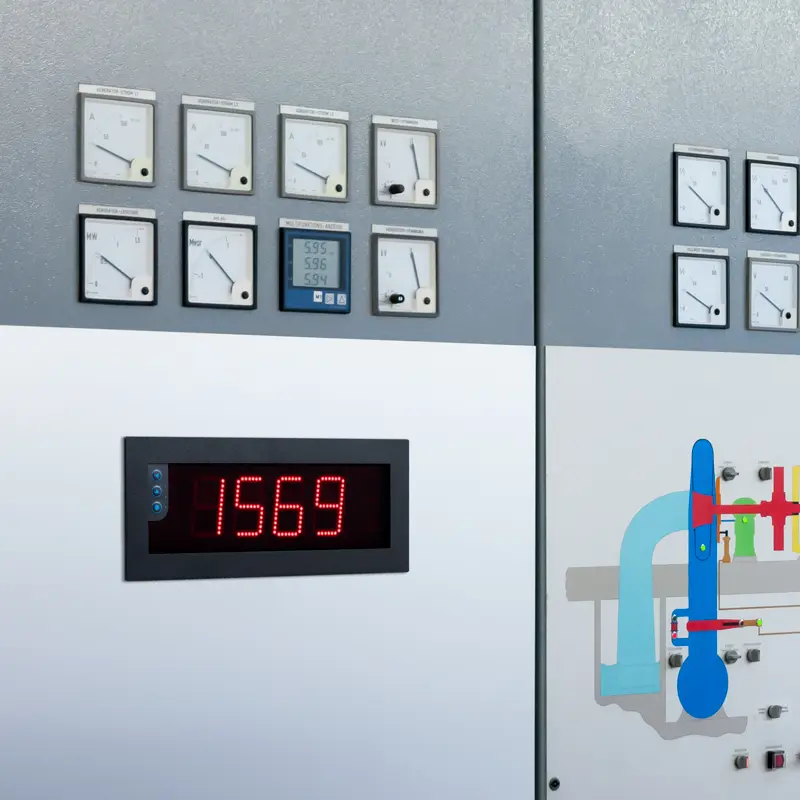

Anzeige Anwendung
Anzeige Anwendung

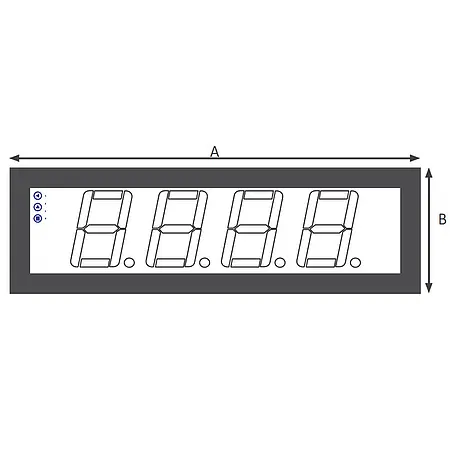

Skizze Abmessungen A-B
Skizze Abmessungen E-D-C

Wyświetlacz PCE-BPD-U-46D

Numer zamówienia: PCE-BPD-U-46D
GTIN (EAN): 4250348731074
3.141,00 zł
3.863,43 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348731074
PCE-BPD-U-46D
Czas dostawy:5-7 dni

Opis


Wyświetlacz w metalowej obudowie / Montaż naścienny i w szafie sterowniczej / IP65 /
jasnoczerwony wyświetlacz LED / indywidualna konfiguracja / wysokość cyfr do 100 mm /
różne sygnały wyjściowe / wyświetlacz czytelny z dużej odległości

Wyświetlacz został zaprojektowany w taki sposób, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfr 60 mm lub 100 mm odległość odczytu wyświetlacza wynosi 25 m lub  50 m. Czerwone diody LED wyświetlacza umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa wyświetlacza jest wykonana z metalu i jest bryzgoszczelna z IP65. Dzięki temu wyświetlacz może być używany w trudnych warunkach środowiskowych.

Jako sygnał wejściowy dostępnych jest wiele różnych wariantów wyświetlania. Wyświetlacz obsługuje między innymi 4…20 mA i impulsy. Wyświetlacz jest konfigurowany bezpośrednio z klawiatury. Interfejsy wyjściowe są opcjonalnie dostępne dla wyświetlacza. Umożliwia to przełączanie sygnałów procesowych i impulsów za pomocą wyświetlacza, np. po osiągnięciu wartości granicznej.

Wyświetlacz można wyrównać w pionie, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu na ścianie wyświetlacz można zamontować na szafie sterowniczej. Izolacja obudowy wyświetlacza gwarantuje, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65
- solidna metalowa obudowa
- indywidualnie konfigurowalny
- jasnoczerwony wyświetlacz LED
- do montaż ścienny lub szafa sterownicza
- różne sygnały wejściowe

Specyfikacja


n n n n n n n n n

Funkcja konwersja sygnału analogowego na wartość użytkową
Sygnał wejściowy 4 ... 20 mA , ±20 mA prądu stałego, 0 ... 10 V prądu stałego, ±10 V prądu stałego
maksymalny sygnał wejściowy 100 mA lub 100 V DC
Impedancja wejściowa (pomiar prądu) 11 Ω
Impedancja wejściowa (pomiar napięcia) 932 kΩ
Liczba cyfr 4
Wysokość cyfr 60 mm
maksymalna odległość czytania 25 m
Dokładność 0,05% MB.
Szybkość pomiaru 15 Hz
Czas odpowiedzi przy zmianie wartości 120 ms
 od 0 do 99% sygnału
Obszar wyświetlania -1999 ... 9999
Liczba wyjść 2
Pobór mocy 3 W
(bez opcjonalnych akcesoriów)
Zużycie energii 5 W
 (z opcjonalnymi akcesoriami)
Zasilanie czujnika 20, 15, 10, 5 V DC
Dokładność Zasilanie czujnika  ±5 %
maksymalny prąd czujnika zasilanie35 mA (z zabezpieczeniem przeciwzwarciowym)
Zasilacz 11 ... 36 V DC
Waga 2200 g

Inne specyfikacje
Przekrój kabla dla wejścia  <0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla <2,5 mm²
Napięcie zasilania
Wyświetlacz wyświetlacz 7-segmentowy
Kąt widzenia 120°
Czas nagrzewania 15 minut
Warunki pracy 0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania -20 ... 70 °C, <90 % r.w. F., bez kondensacji

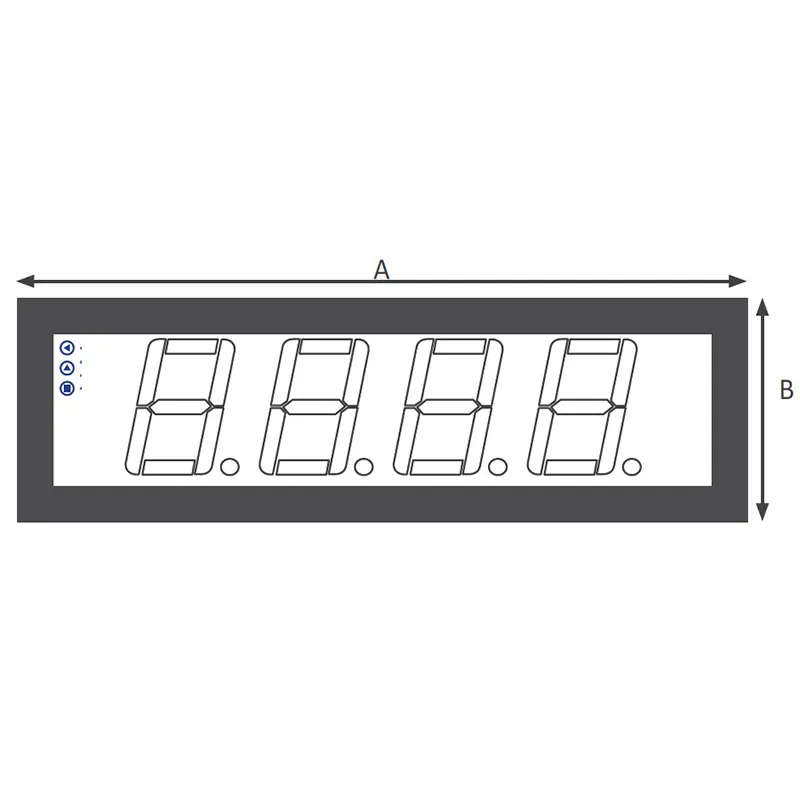

Wymiary A 542 mm
(szkic na górze obrazków) B 166 mm
  C 3 mm
  D 55mm
  E 25 mm


Zakres dostawy

1 x wyświetlacz PCE-BPD-U-46D
1 x instrukcja obsługi
