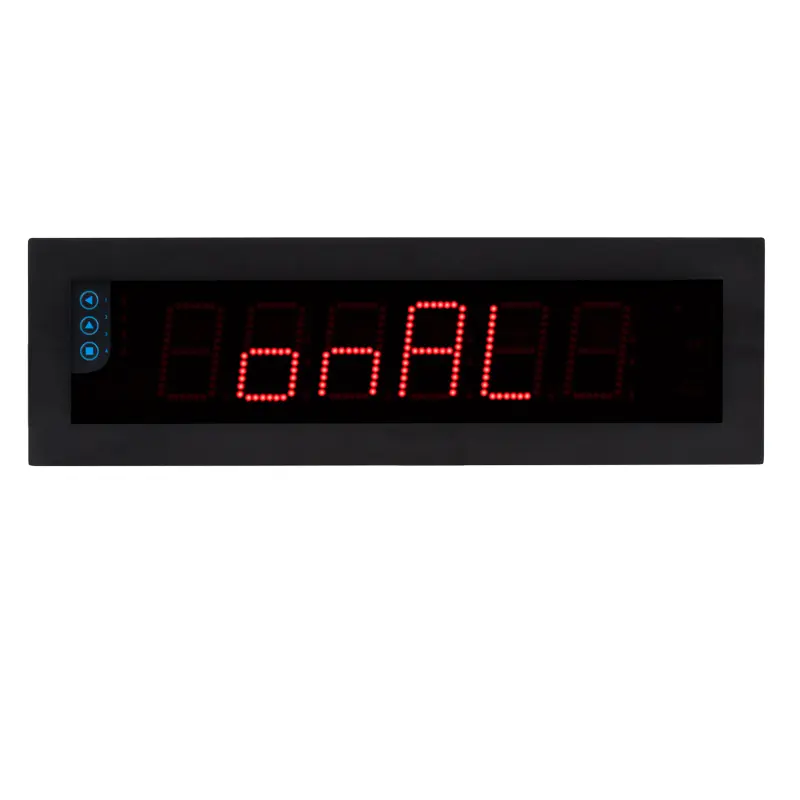

Anzeige Front
Anzeige Rückseite
Anzeige Halterung
Anzeige Anschlüsse
Anzeige Tasten
Anzeige Anwendung
Skizze Abmessungen A-B
Skizze Abmessungen E-D-C

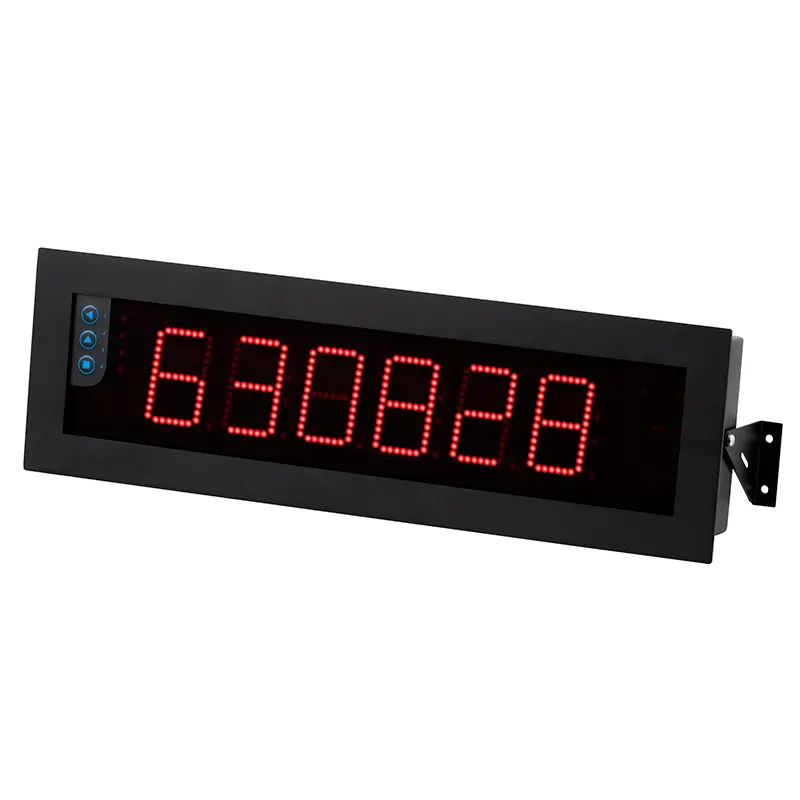

Wyświetlacz PCE-BPD-P-66A

Numer zamówienia: PCE-BPD-P-66A
GTIN (EAN): 4250348731098
3.735,00 zł
4.594,05 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348731098
PCE-BPD-P-66A
Czas dostawy: 5-7 dni

Opis


Wyświetlacz w metalowej obudowie / Montaż naścienny i w szafie sterowniczej / IP65 /
jasnoczerwony wyświetlacz LED / indywidualna konfiguracja / wysokość cyfr do 100 mm /
różne sygnały wyjściowe / wyświetlacz czytelny z dużej odległości

Wyświetlacz został zaprojektowany w taki sposób, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfr 60 mm lub 100 mm odległość odczytu wyświetlacza wynosi 25 m lub  50 m. Czerwone diody LED wyświetlacza umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa wyświetlacza jest wykonana z metalu i jest bryzgoszczelna z IP65. Dzięki temu wyświetlacz może być używany w trudnych warunkach środowiskowych.

Jako sygnał wejściowy dostępnych jest wiele różnych wariantów wyświetlania. Wyświetlacz obsługuje między innymi 4…20 mA i impulsy. Wyświetlacz jest konfigurowany bezpośrednio z klawiatury. Interfejsy wyjściowe są opcjonalnie dostępne dla wyświetlacza. Umożliwia to przełączanie sygnałów procesowych i impulsów za pomocą wyświetlacza, np. po osiągnięciu wartości granicznej.

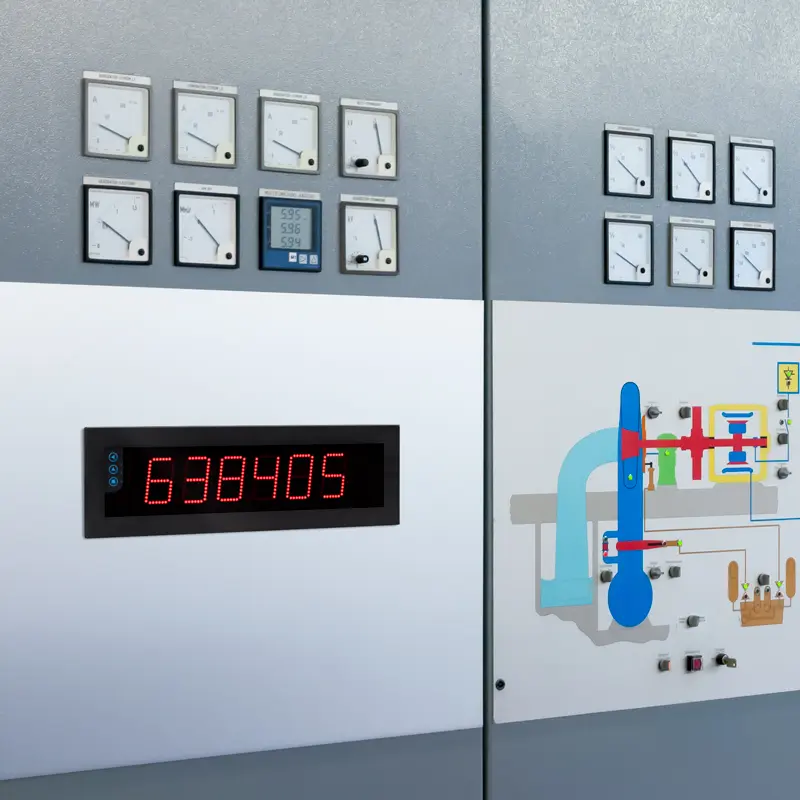

Wyświetlacz można wyrównać w pionie, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu na ścianie wyświetlacz można zamontować na szafie sterowniczej. Izolacja obudowy wyświetlacza gwarantuje, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65
- solidna metalowa obudowa
- indywidualnie konfigurowalny
- jasnoczerwony wyświetlacz LED
- do montaż ścienny lub szafa sterownicza
- różne sygnały wejściowe

Specyfikacja

n n n n n

Zakres dostawy

1 x wyświetlacz PCE-BPD-P-66A
1 x instrukcja obsługi

Funkcja Przelicz częstotliwość na użyteczną wartość
Sygnał wejściowy NPN, PNP
Napięcie wejściowe ±30 V DC
Impedancja wejściowa 2,4 kΩ z rezystor pull-Up lub pull-down
  470 kΩ bez rezystora podciągającego lub obniżającego

Dokładność mechanizmu kwarcowego ±0,01%
liczba cyfr 6
Wysokość cyfr 60 mm
maksymalna odległość odczytu 25 m
Dokładność 0,03% w. Mb.
Szybkość pomiaru 3,5 Hz
Czas odpowiedzi przy zmianie wartości       300 ms
od 0 do 99% sygnału
Obszar wyświetlania -199 999 ... 999 999
Liczba wyjść 3
Pobór mocy 3,5 W
(bez opcjonalnych akcesoriów)
Zużycie energii 5,5 W
(z opcjonalnymi akcesoriami)
Zasilanie czujnika 18, 15, 9, 5 V DC
maksymalny prąd przy 70mA (z zabezpieczeniem przeciwzwarciowym)
Zasilanie czujnika
Zasilacz 85 ... 265 V AC / 120 ... 370 V DC
Waga 3500g


Więcej specyfikacji
Przewód krzyżowy sekcja dla w -  <0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla <2,5 mm²
Napięcie zasilania
Wyświetlacz wyświetlacz 7-segmentowy
Kąt widzenia 120°
Czas nagrzewania 15 minut
Warunki pracy 0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania -20 . .. 70°C, <90% wilg. F., bez kondensacji

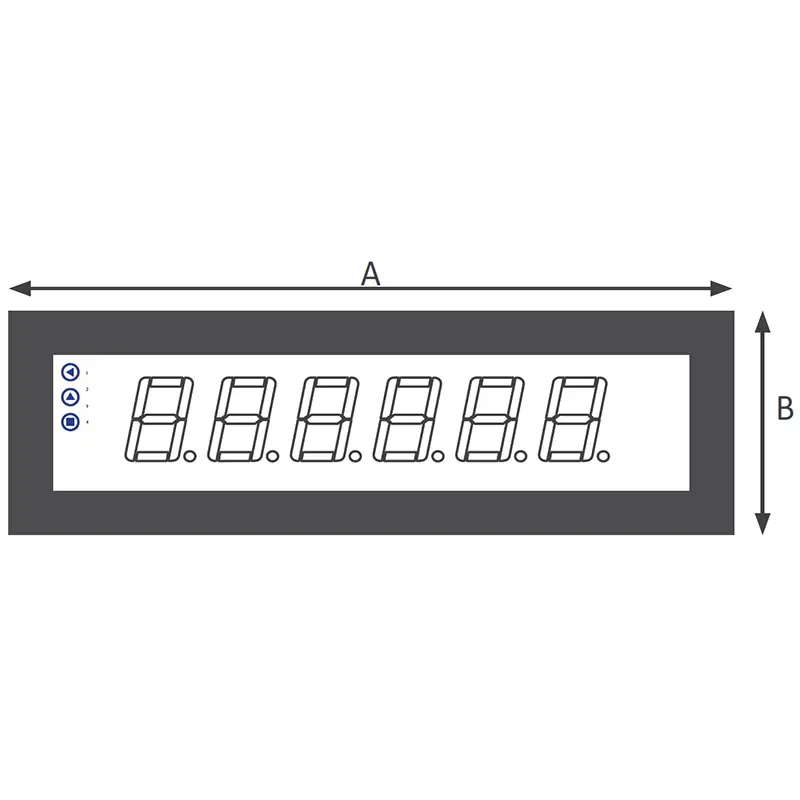

Wymiary A 436 mm
(szkic na górze obrazków) B 135 mm
  C 3 mm
  D 55 mm
  E 25 mm
