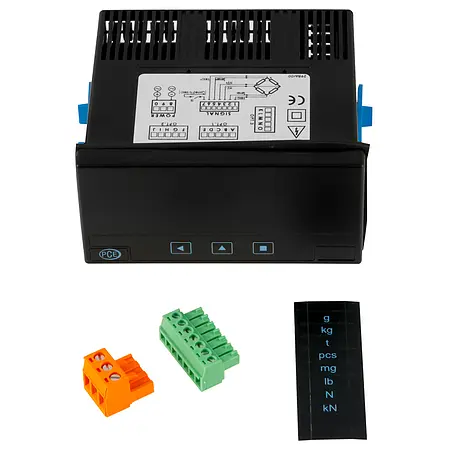

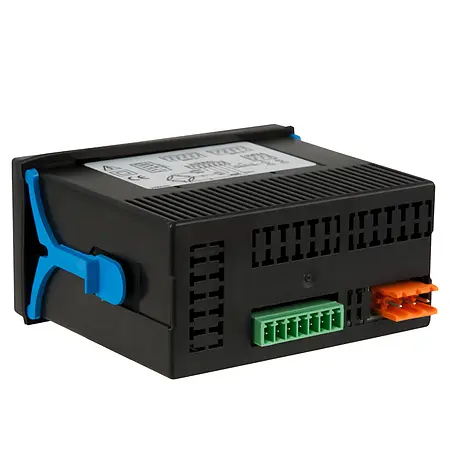

Wyświetlacz siły PCE-DPD-F1 do tensometrów z mV/V / modułowe karty wyjściowe / 6-cyfrowy wyświetlacz LED / zasilanie 230 V lub 24 V podaż
Wbudowany wyświetlacz służy do wyświetlania siły i waga wykrywana przez czujniki siły i czujniki tensometryczne z tensometrami. Sygnał wyjściowy celi pomiarowej nie ma znaczenia, ponieważ wyświetlacz DMS umożliwia wyświetlenie prawidłowej masy w mV/V w oparciu o ustawioną czułość. Wyświetlacz DMS pokazuje mierzone wartości na 6-cyfrowym wyświetlaczu LED.Zakres pomiarowy mógłby teoretycznie mieścić się w przedziale -199999...999999. W zależności od pożądanego i ustawionego skalowania, do wbudowanego wyświetlacza można przykleić odpowiednią naklejkę jednostkową.
Wyświetlacz DMS może bezpośrednio zasilać napięciem podłączoną celę pomiarową z tensometrami. Napięcie zasilania można wybrać w zakresie od 5 V do 10 V. W zależności od wybranego napięcia, do wyświetlacza cyfrowego DMS można podłączyć do 8 lub 4 czujników siłowych lub wagowych. Cechą szczególną tego cyfrowego wyświetlacza mV/V jest modułowa koncepcja wyjścia. W zależności od aplikacji dostępne są różne, wymienne karty wyjściowe.
Obszar wejścia sygnału |
Dokładność przy 25°C |
Czułość w |
Czułość w mV/V przy 10 V |
0 ... 100 mV prądu stałego |
± 0,05% odczytu Mb |
20 mV/V |
10 mV/V |
0 ... 30 mV prądu stałego |
± 0,05 % pełnej skali Mb |
6 mV/V |
3 mV/V | n
0 ... 20 mV prądu stałego |
± 0,05 % pełnej skali Mb |
4 mV/V |
2 mV/V | n
0 ... 15 mV prądu stałego |
± 0,05 % pełnej skali Mb |
3 mV/V |
1,5 mV/V | n
0 ... 10 mV prądu stałego |
± 0,05 % pełnej skali Mb. |
2 mV/V |
1 mV/V |
0 ... 5 mV prądu stałego |
± 0,05 % pełnej skali Mb. |
1 mV/V |
0,5 mV/V |
Maksymalne napięcie wejściowe |
30 V we wszystkich zakresach pomiarowych |
||
Zasilanie napięciowych ogniw pomiarowych |
5 V lub 10 V |
||
Prąd maksymalny |
140mA |
||
Maksymalna liczba cel pomiarowych |
5 V zasilanie: 1 ... 8 cel pomiarowych |
||
Wyświetlacz |
6-cyfrowy 7-segmentowy wyświetlacz LED |
||
Jednostki (może być używany przez użytkownika) |
g , kg, t , pcs, mg, lb, N, kN |
||
Kolor | Czerwony |
||
Wysokość cyfr |
14 mm |
||
Obszar wyświetlania |
- 199999 ... 999999 |
||
Kropka dziesiętna |
Regulowane po każdej wyświetlonej cyfrze |
||
Wskaźnik podrzędnego i przepełnienia |
Wskaźnik migania |
||
Częstotliwość pomiaru (regulowana) / czas odpowiedzi |
16 Hz / 63 ms |
||
Wyświetlanie częstotliwości odświeżania | 16 Hz |
||

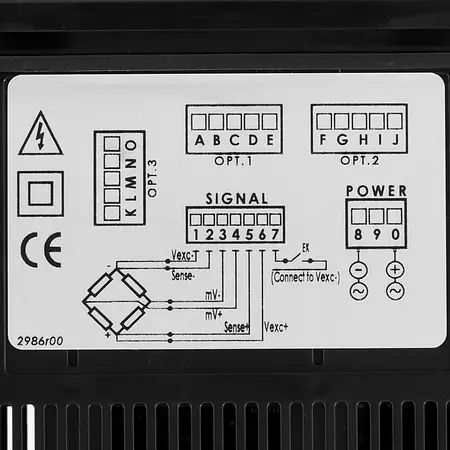

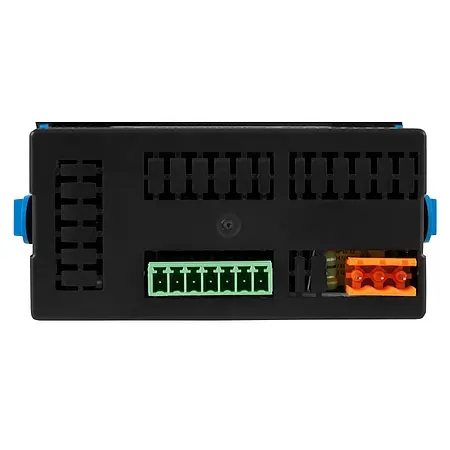

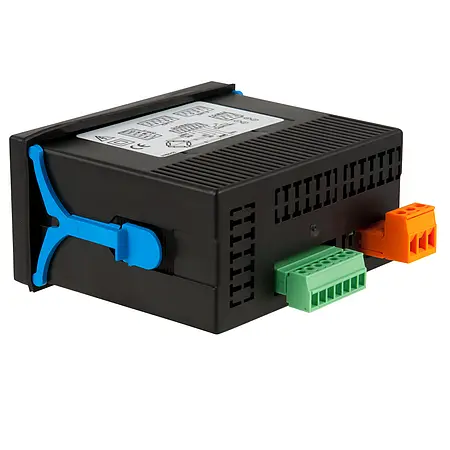

Połączenia elektryczne |
Połączenia śrubowe | n ||
Zasilanie | 85 ... 265 V AC / DC |
||
Pobór mocy |
maks. 1 W bez kart wyjściowych |
||
Ochrona stopień |
Przód: IP65 |
||
Montaż |
Wycięcie panelu |
||
Rozmiar wycięcia w panelu |
92 x 44 mm | n ||
Wymiary |
96 x 48 x 91 mm | ||
Waga |
ok. 150 g |
||
Temperatura robocza | 0 ... 50 °C |
||
Temperatura przechowywania |
-20 ... 70 °C |
||
Czas nagrzewania |
ok. 15 minut |
Za pomocą modułu RS485 do wyświetlaczy cyfrowych PCE-DPD zmierzone wartości mogą być przesyłane do komputera PC w formacie ASCII. n
- Moduł RS485 z protokołem ASCII
Cena nie zawiera VATu oraz kosztów przesyłki.
Za pomocą modułu RS232 do wyświetlaczy cyfrowych PCE-DPD zmierzone wartości mogą być przesyłane do komputera PC w formacie ASCII. n
- Moduł RS232 z protokołem ASCII
Cena nie zawiera VATu oraz kosztów przesyłki.
Moduł wyjść analogowych umożliwia przesyłanie mierzonych wartości wyświetlanych na wyświetlaczu cyfrowym jako 4...20 mA lub 0... Sygnał 10 V do rejestratora procesu lub sterownika PLC.
- zapewnia wyjście 4...20 mA lub 0...10 V
Cena nie zawiera VATu oraz kosztów przesyłki.
Moduł Modbus RTU do podłączenia do wbudowanego wyświetlacza serii PCE-DPD. Moduł Modbus RTU umożliwia integrację wyświetlacza z siecią Modbus jako urządzenie podrzędne.
- umożliwia komunikację Modbus
n
Cena nie zawiera VATu oraz kosztów przesyłki.
Moduł SSR do wpięcia do wbudowanego wyświetlacza serii PCE-DPD. Moduł SSR ma wymienny przekaźnik.
- Przekaźnik SSR / przekaźnik półprzewodnikowy
- 0/15 V przy Wyjście 45 mA
Cena nie zawiera VATu oraz kosztów przesyłki.
Moduł tranzystorowy do wpięcia do wbudowanego wyświetlacza serii PCE-DPD. Moduł tranzystorowy ma tranzystor przełączający.
- 1 tranzystor przełączający
- Obciążenie styku 35 V / 50 mA
n- Pływające
Cena nie zawiera VATu oraz kosztów przesyłki.
Moduł przekaźnika do podłączenia do wbudowanego wyświetlacza serii PCE-DPD. Moduł przekaźnikowy posiada przekaźnik przełączny.
- przekaźnik przełączny
- Obciążenie styków 230 V / 8 A
– pływający
Cena nie zawiera VATu oraz kosztów przesyłki.
Płaski miniaturowy czujnik siły ma tylko 4 mm wysokości. Ten miniaturowy czujnik siły o średnicy Ø 12 mm jest bardzo kompaktowy. Ten czujnik siły osiąga niepewność pomiaru tylko 0,5%.
- Obciążenie nominalne / siła FS: 5-2000 kg / 50-20 kN
- Obciążenie graniczne / siła: 120%
- Obciążenie / siła zrywająca: 150%
- Wartość nominalna: 1,0 - 1,5 mV/V
- Możliwość wyboru nominalnego obciążenia czujnika siły!
Cena nie zawiera VATu oraz kosztów przesyłki.
To ciśnieniowe ogniwo obciążnikowe jako czujnik siły o dużym zakresie pomiarowym i niewielkich wymiarach. Wymiary czujnika siły to tylko 9 mm wysokości i 19 mm średnicy.
- Nominalne obciążenie / siła FS: 5-500 kg / 50 -5000N
- Obciążenie graniczne/siła: 120%
- Obciążenie/siła niszcząca: 150%
- Wartość nominalna: 1,0 - 1,5 mV/V
- Możliwość wyboru nominalnego obciążenia czujnika siły!
Cena nie zawiera VATu oraz kosztów przesyłki.
Czujnik siły ze stali nierdzewnej o niepewności pomiaru wynoszącej zaledwie 0,5%. Dzięki wymiarom Ø 13 mm i wysokości 7 mm czujnik siły jest bardzo wszechstronny.
- Nominalne obciążenie / siła FS: 5-100 kg / 50-1000N
- Obciążenie graniczne / siła: 120%
- Obciążenie / siła zrywająca: 150%
- Nominalna wartość charakterystyczna: 1,0 - 1,5 mV /V
- Możliwość wyboru nominalnego obciążenia czujnika siły!
Cena nie zawiera VATu oraz kosztów przesyłki.
Płaski miniaturowy czujnik siły ma tylko 4 mm wysokości. Ten miniaturowy czujnik siły o średnicy Ø 12 mm jest bardzo kompaktowy. Ten czujnik siły osiąga niepewność pomiaru wynoszącą zaledwie 0,5%.
- Nominalne obciążenie/siła FS: 5-50 kg / 50-500N
silne
Cena nie zawiera VATu oraz kosztów przesyłki.
Dzięki niewielkim wymiarom miniaturowy czujnik siły może być stosowany w trudno dostępnych punktach pomiarowych. Całkowita wysokość tego czujnika siły jest czymś wyjątkowym. Ten czujnik siły o średnicy zaledwie 10 mm ma mniejszą średnicę niż moneta jednocentowa.
- Nominalne obciążenie/siła FS: 5-100 kg / 50-1000N
- Obciążenie graniczne / siła: 120%
- Obciążenie / siła zrywająca: 150%
- Nominalna wartość charakterystyczna: 1,0 - 1,5 mV /V
- Możliwość wyboru nominalnego obciążenia czujnika siły!
Cena nie zawiera VATu oraz kosztów przesyłki.
Miniaturowy czujnik siły można znaleźć w wielu obszarach zastosowań, zwłaszcza ze względu na jego kompaktowe wymiary. Dzięki niewielkiemu obszarowi przyłożenia siły miniaturowy czujnik siły umożliwia pomiar siły na małych powierzchniach styku.
- Nominalne obciążenie / siła FS: 10-50 kg / 100-500N
mocne
