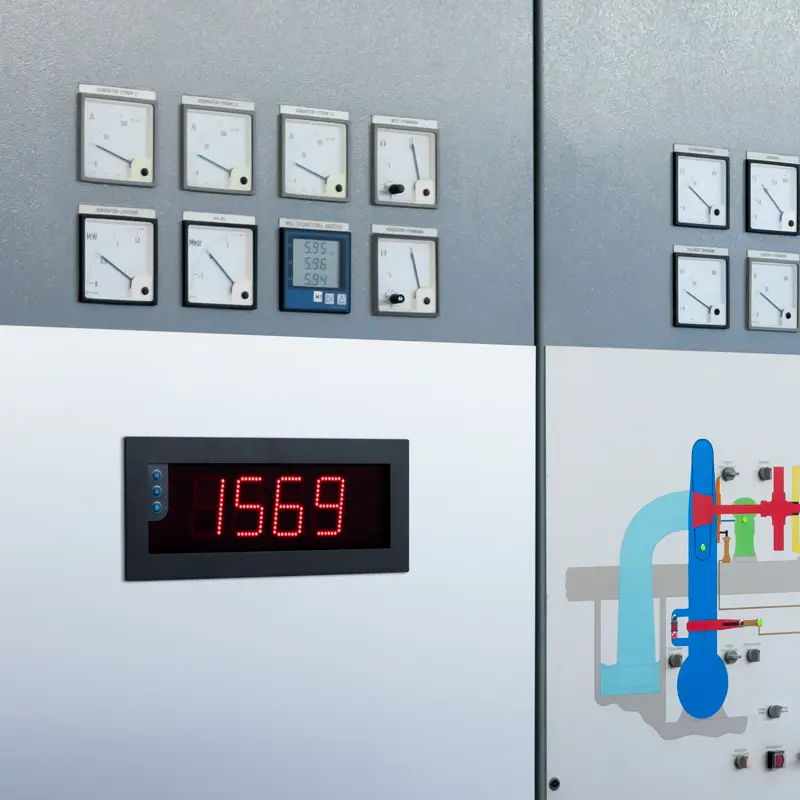

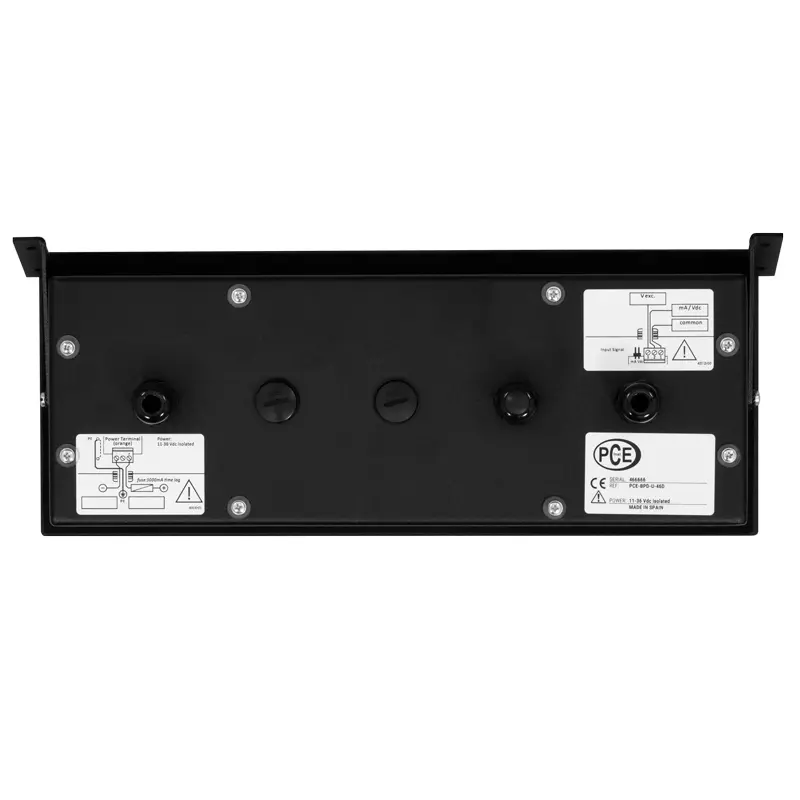

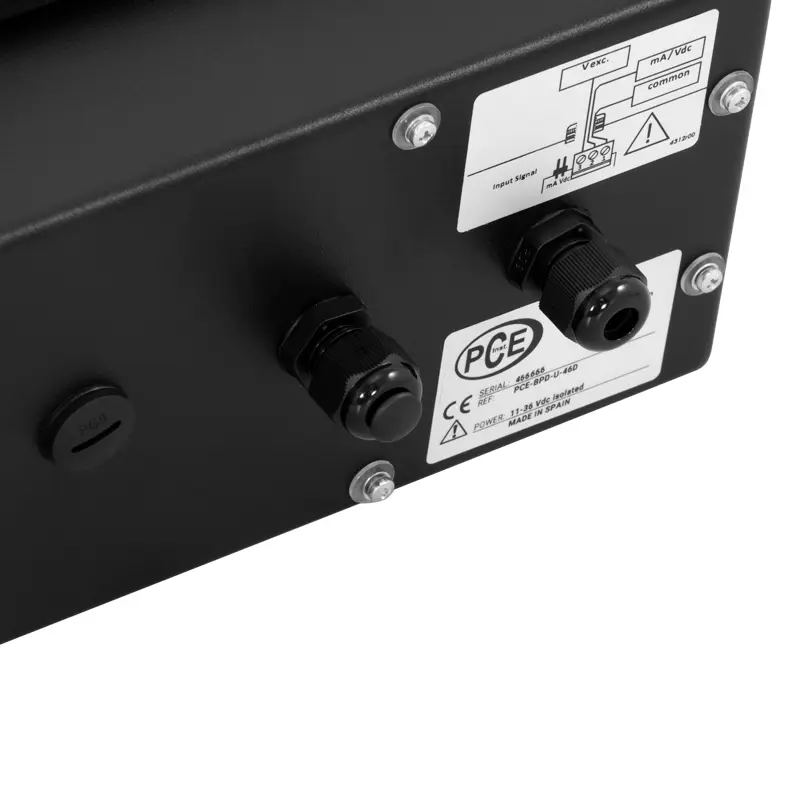

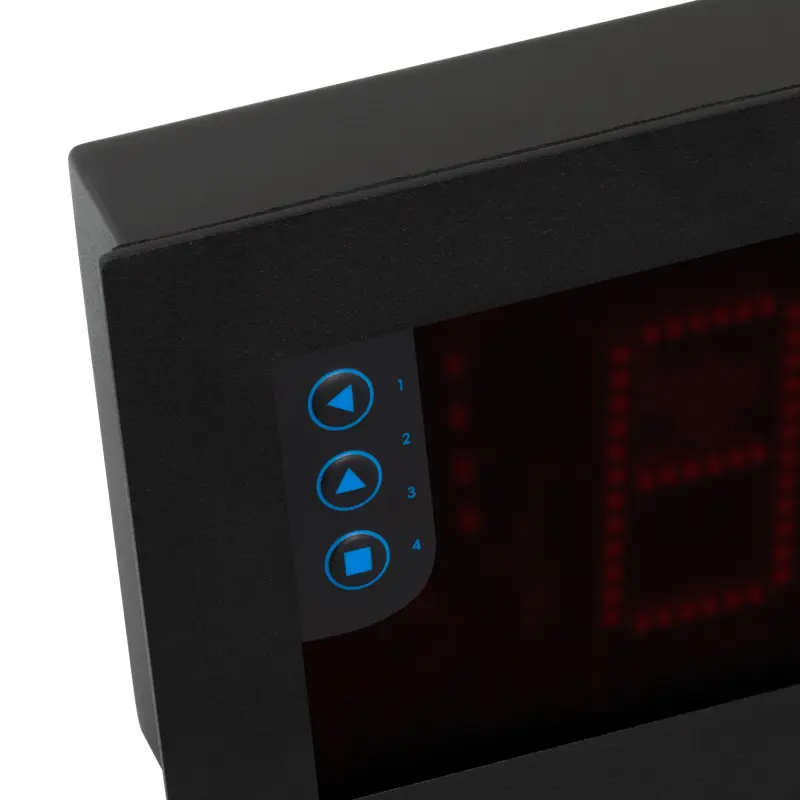

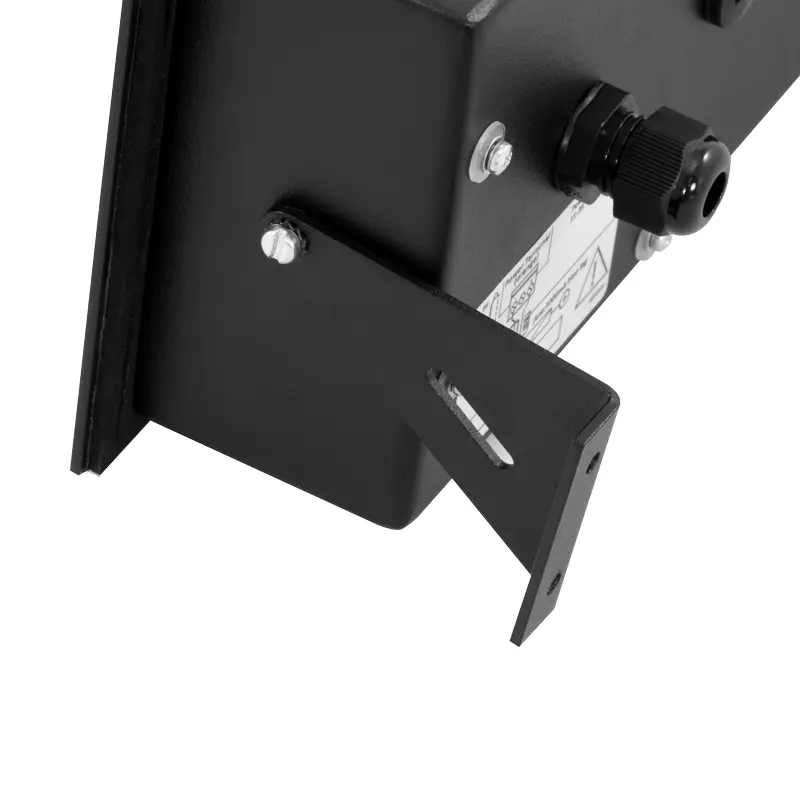

Wiele różnych wersji sterownika procesowego jest dostępnych jako sygnały wejściowe. Sterownik procesu obsługuje między innymi 4...20 mA i impulsy. Sterownik procesu jest konfigurowany bezpośrednio z klawiatury. Opcjonalnie dostępne są interfejsy wyjściowe dla sterownika procesu. Dzięki temu możliwe jest przełączanie sygnałów procesowych i impulsów przez sterownik procesu, np. po osiągnięciu wartości granicznej.
| Funkcja | Konwertuj częstotliwość na użyteczną wartość |
| Sygnał wejściowy | NPN, PNP |
| Napięcie wejściowe | ±30 V prądu stałego |
| Impedancja wejściowa | 2,4 kΩ z rezystorem podciągającym lub obniżającym |
| n | 470 kΩ bez podciągania lub obniżania rezystor |
| Dokładność mechanizmu kwarcowego | ±0,01% | tr>
| liczba cyfr | 6 |
| Wysokość cyfr | 60 mm td > |
| maksymalna odległość odczytu | 25 m |
| Dokładność | 0,03% w. Mb. |
| Częstotliwość pomiaru | 15 Hz | n
| Czas reakcji na zmiany wartości | 300 ms |
| od 0 do 99% sygnału td> | |
| Obszar wyświetlania td> | -199 999 ... 999 999 |
| Liczba wyjść | 3 |
| Pobór mocy | 3,5 W |
| (bez opcjonalnych akcesoriów) | |
| Zużycie energii | 5,5 W |
| (z opcjonalnymi akcesoriami) | |
| Zasilanie czujnika | 18, 15, 9, 5 V DC |
| maksymalny prąd przy | 70mA (z zabezpieczeniem przeciwzwarciowym) |
| Zasilanie czujnika | |
| Zasilacz | 11 ... 36 V prądu stałego |
| Waga | 3500 g |
| Inne specyfikacje | |
| Przekrój kabla dla wejścia | <0,5 mm² |
| i sygnał wyjściowy | |
| Przekrój kabla dla | <2,5 mm² |
| Napięcie zasilania | |

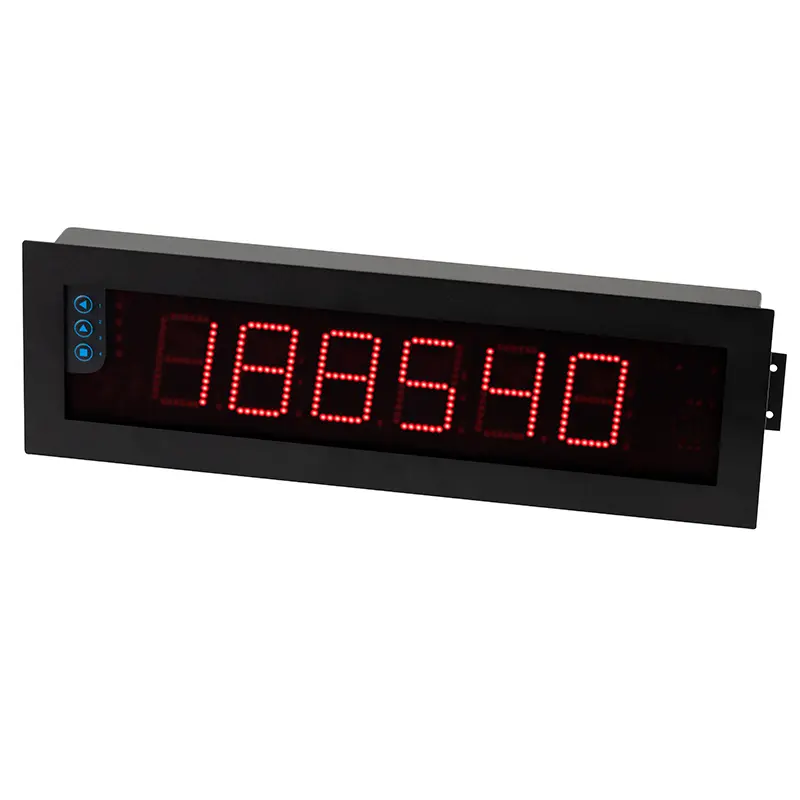

| Wyświetlacz | wyświetlacz 7-segmentowy | n
| Kąt widzenia | 120° |
| Czas nagrzewania | 15 minut |
| Wymiary | więcej informacji można znaleźć w instrukcji |
| Warunki pracy | 0 ... 50 °C, <90 % wilg. F., bez kondensacji |
| Warunki przechowywania | -20 . .. 70°C, <90% wilg. F., bez kondensacji |
| td> | |

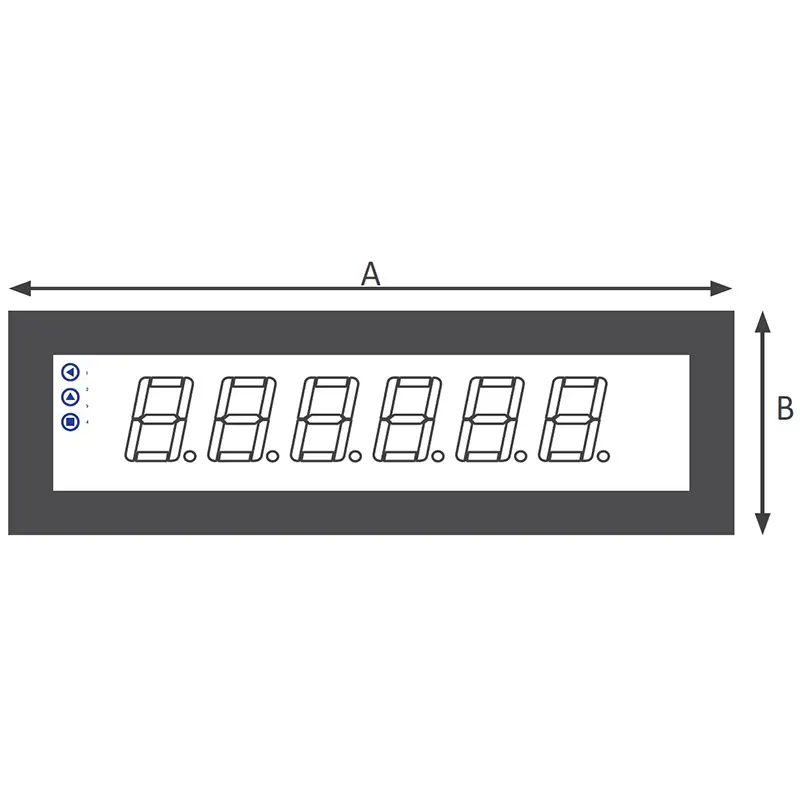

| Wymiary | A 436 mm |
| (szkic na górze obrazków) | B 135 mm |
| C 3 mm | |
| D 55 mm | |
| E 25mm | |
