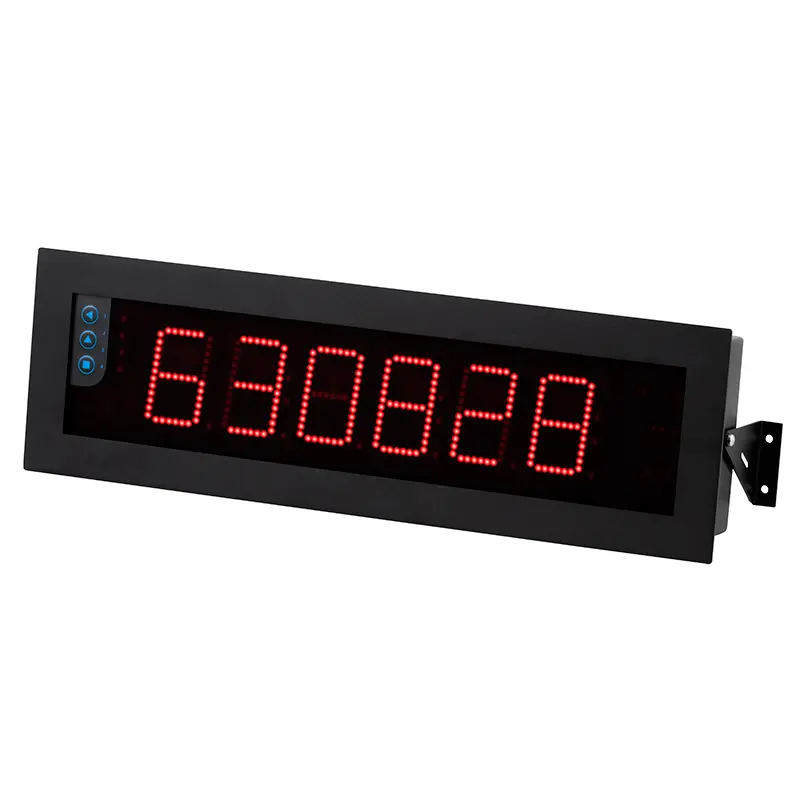

Prozessregler PCE-BPD-P-66A

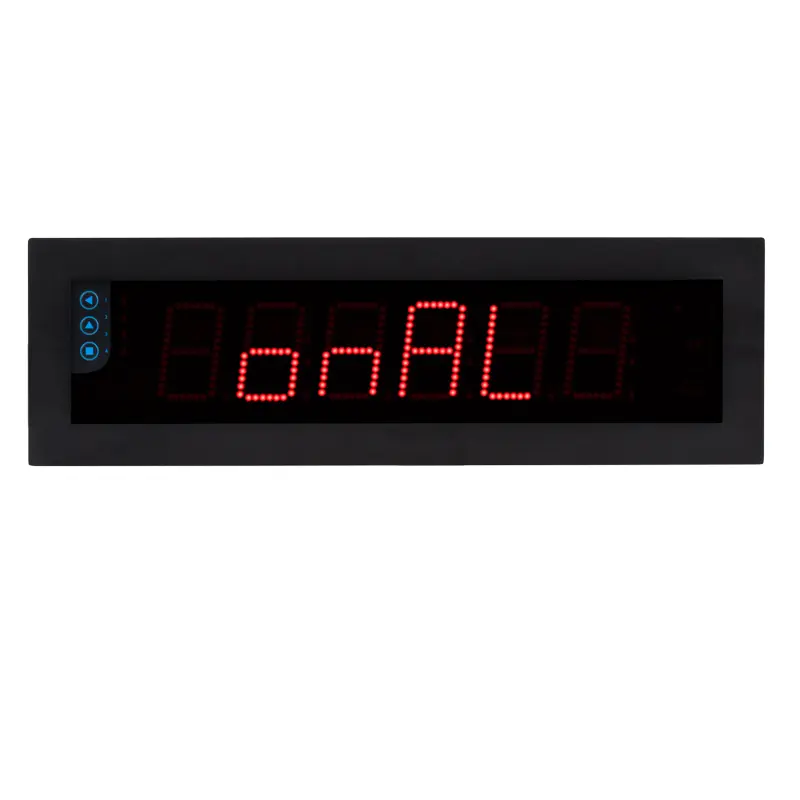

Prozessregler Front
Prozessregler Rückseite
Prozessregler Halterung
Prozessregler Anschlüsse
Prozessregler Tasten

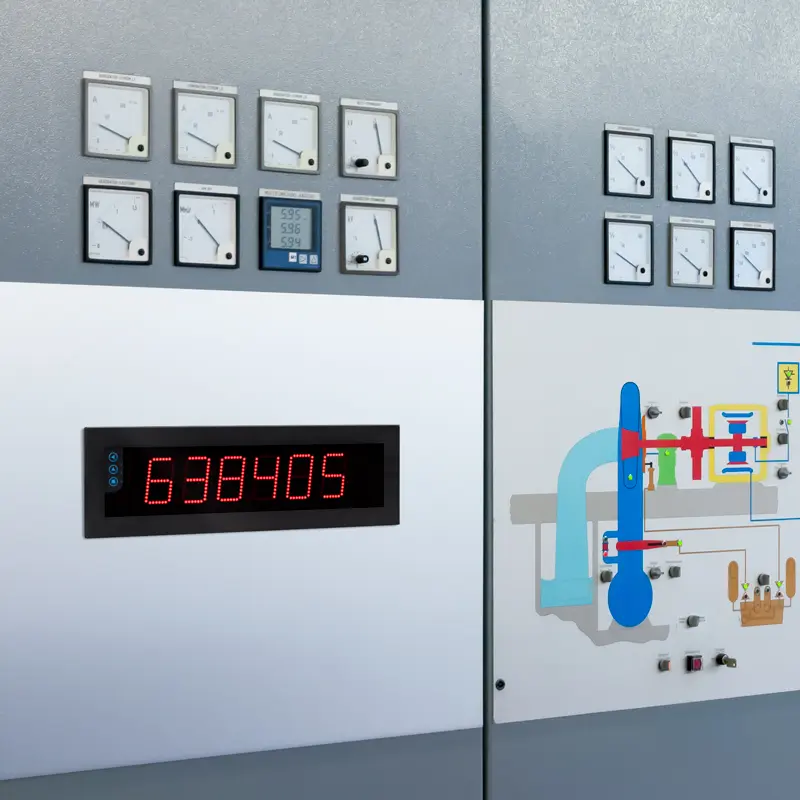

Prozessregler Anwendung

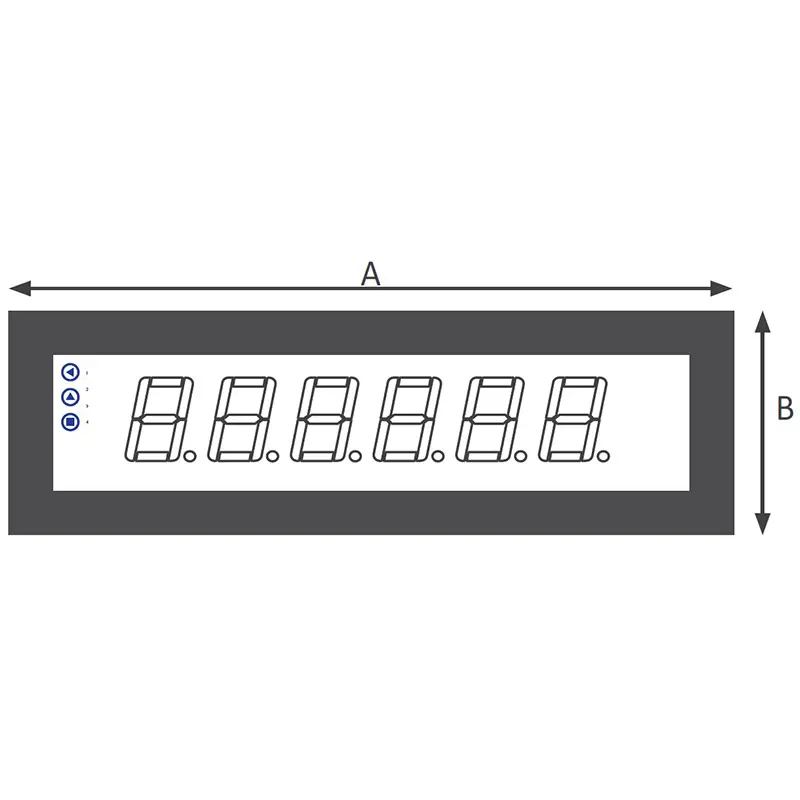

Skizze Abmessungen A-B
Skizze Abmessungen E-D-C

Sterownik procesu PCE-BPD-P-66A

Numer zamówienia: PCE-BPD-P-66A
GTIN (EAN): 4250348731098
3.735,00 zł
4.594,05 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348731098
PCE-BPD-P-66A
Czas dostawy: 5-7 dni

Opis


Kontroler procesu z metalem obudowa / Montaż naścienny i w szafie sterowniczej / IP65 //
kontroler procesowy LED jasnoczerwony / indywidualnie konfigurowalny / wysokość cyfr do 100 mm /
różne sygnały wyjściowe / regulatory procesu mogą być odczytywane z dużej odległości

Kontroler procesu został zaprojektowany tak, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfry 60 mm lub 100 mm odległość odczytu sterownika procesu wynosi 25 m lub  50 m. Czerwone diody LED sterownika procesu umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa regulatora procesu jest wykonana z metalu i jest bryzgoszczelna z IP65. Oznacza to, że sterownik procesu może być używany w trudnych warunkach środowiskowych.

Jako sygnały wejściowe dostępnych jest wiele różnych wersji regulatora procesu. Sterownik procesu obsługuje między innymi 4...20 mA i impulsy. Sterownik procesu jest konfigurowany bezpośrednio z klawiatury. Opcjonalnie dostępne są interfejsy wyjściowe dla sterownika procesu. Dzięki temu możliwe jest przełączanie sygnałów procesowych i impulsów przez sterownik procesu, np. po osiągnięciu wartości granicznej.

Kontroler procesu można ustawić pionowo, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu naściennego sterownik procesu można zamontować na szafie sterowniczej. Izolacja na obudowie sterownika procesu gwarantuje, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65
- solidna metalowa obudowa
- indywidualnie konfigurowalny
- jasnoczerwony wyświetlacz LED
- do montaż ścienny lub szafa sterownicza
- różne sygnały wejściowe

Specyfikacja

n n n n n

Zakres dostawy

1 x kontroler procesu PCE-BPD-P-66A
1 x instrukcja obsługi

Funkcja Przelicz częstotliwość na użyteczną wartość
Sygnał wejściowy NPN, PNP
Napięcie wejściowe ±30 V DC
Impedancja wejściowa 2,4 kΩ z rezystor pull-Up lub pull-down
  470 kΩ bez rezystora podciągającego lub obniżającego

Dokładność mechanizmu kwarcowego ±0,01%
liczba cyfr 6
Wysokość cyfr 60 mm
maksymalna odległość odczytu 25 m
Dokładność 0,03% w. Mb.
Szybkość pomiaru 3,5 Hz
Czas odpowiedzi przy zmianie wartości       300 ms
od 0 do 99% sygnału
Obszar wyświetlania -199 999 ... 999 999
Liczba wyjść 3
Pobór mocy 3,5 W
(bez opcjonalnych akcesoriów)
Zużycie energii 5,5 W
(z opcjonalnymi akcesoriami)
Zasilanie czujnika 18, 15, 9, 5 V DC
maksymalny prąd przy 70mA (z zabezpieczeniem przeciwzwarciowym)
Zasilanie czujnika
Zasilacz 85 ... 265 V AC / 120 ... 370 V DC
Waga 3500g


Więcej specyfikacji
Przewód krzyżowy sekcja dla w -  <0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla <2,5 mm²
Napięcie zasilania
Wyświetlacz wyświetlacz 7-segmentowy
Kąt widzenia 120°
Czas nagrzewania 15 minut
Warunki pracy 0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania -20 . .. 70°C, <90% wilg. F., bez kondensacji

Wymiary A 436 mm
(szkic na górze obrazków) B 135 mm
  C 3 mm
  D 55 mm
  E 25 mm
