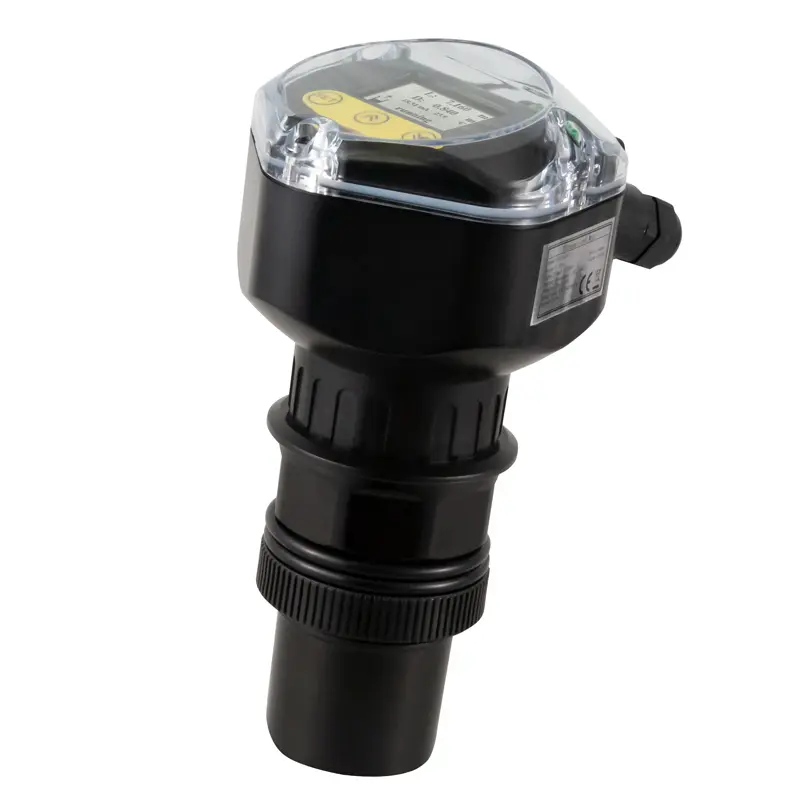

Füllstandsanzeigegerät PCE-ULM-10-N24S

Füllstandsanzeigegerät PCE-ULM-10-N24S [powiększenie-zoom]

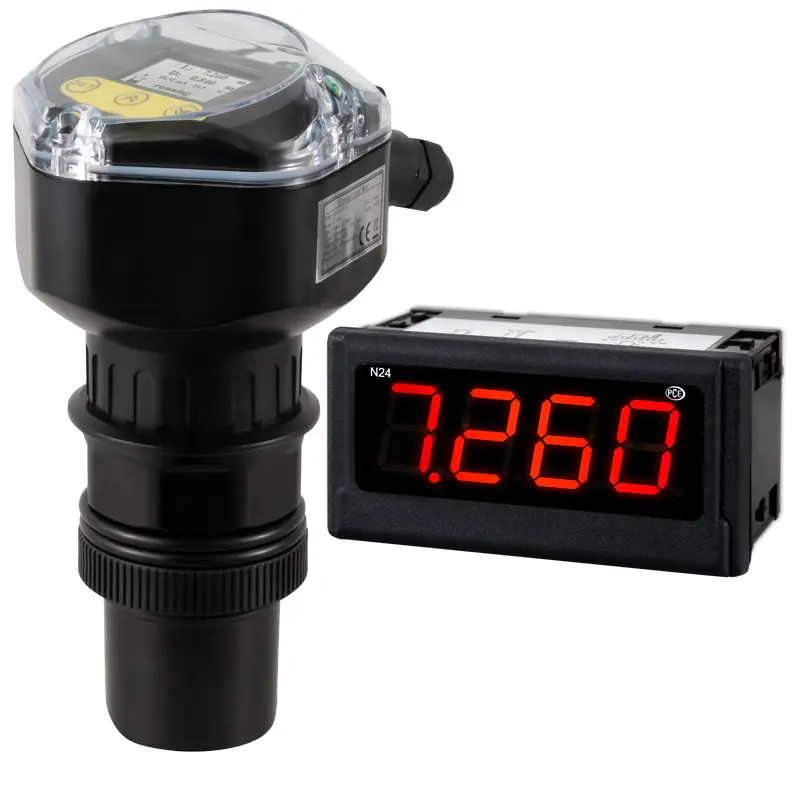

Füllstandsanzeigegerät PCE-ULM-10-N24S

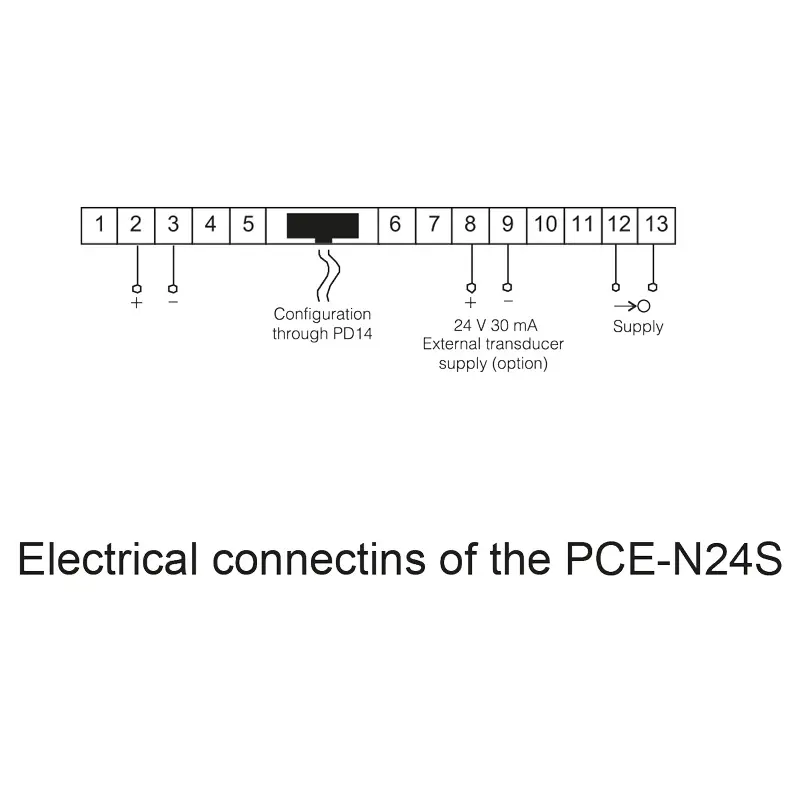

Füllstandsanzeigegerät Anschlüsse

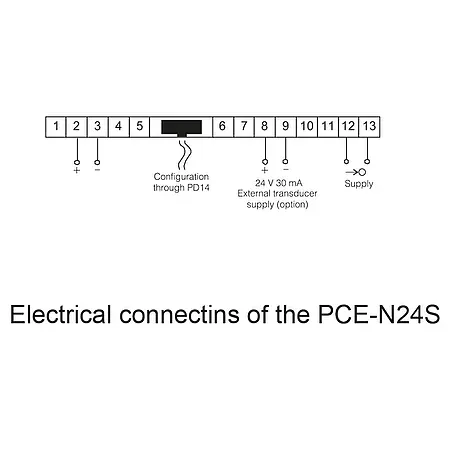

Füllstandsanzeigegerät Anschluss Skizze
Füllstandsanzeigegerät
Füllstandsanzeigegerät
Füllstandsanzeigegerät

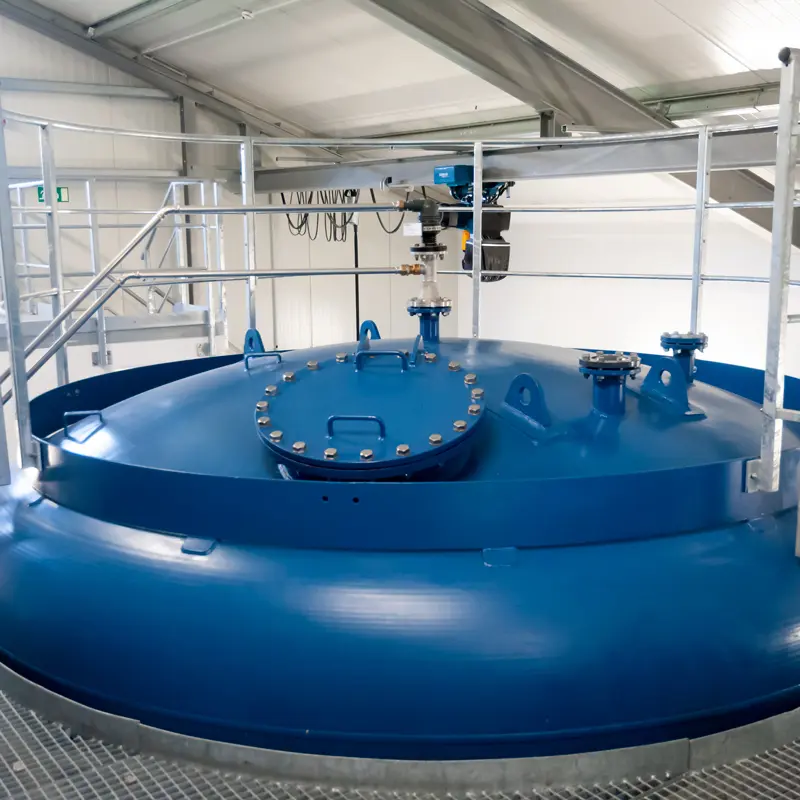

Füllstandsanzeigegerät Anwendung

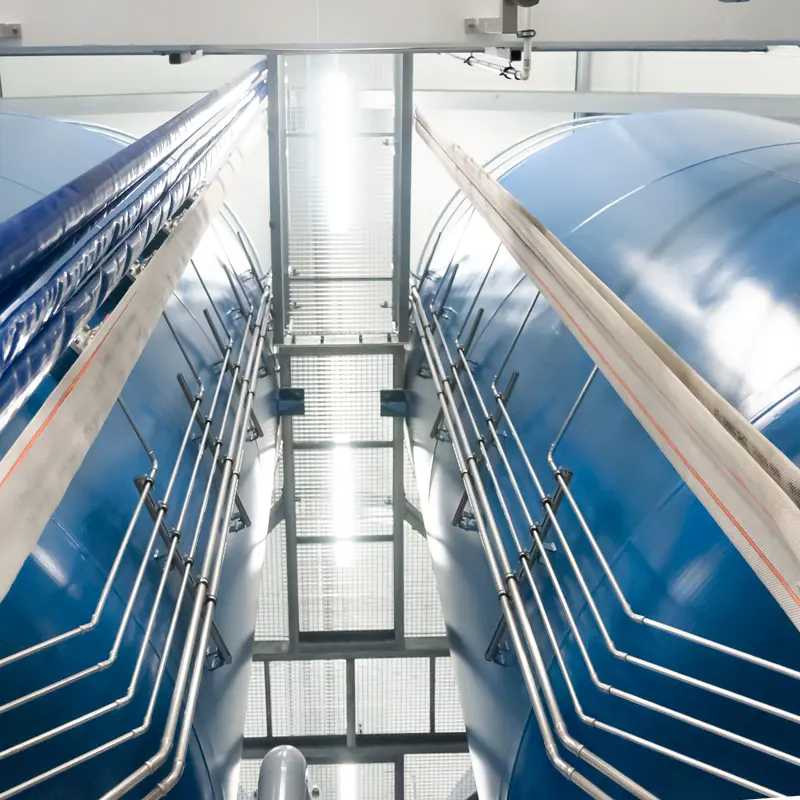

Füllstandsanzeigegerät Anwendung

Wskaźnik poziomu PCE-ULM-10-N24S

Numer zamówienia: PCE-ULM-10-N24S
GTIN (EAN): 4250348722522
2.929,00 zł
3.602,67 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348722522
PCE-ULM-10-N24S
Czas dostawy: 1-2 dni

Opis

Wskaźnik poziomu z sygnałem wyjściowym 4 ... 20 mA i zewnętrznym wyświetlaczem cyfrowym / połączenie dwuprzewodowe/
ze wskaźnikiem temperatury otoczenia / ze wskaźnikiem poziomu i odległości / głębokość pomiaru 10 m

Wskaźnik poziomu jest idealnym urządzeniem pomiarowym do określania poziomu napełnienia silosu. Dzięki sygnałowi wyjściowemu 4...20 mA, wskaźnik poziomu można również podłączyć do sterowania procesem operacyjnym. Pozwala to na dalszą obróbkę sygnału pomiarowego z poziomowskazu. Za pomocą wskaźnika poziomu można sprawdzić, czy silos jest nadal wystarczająco napełniony. Wysoki stopień ochrony IP poziomowskazu gwarantuje ochronę elementów elektrycznych w przypadku ewentualnego wycieku wody.

Dzięki zakresowi pomiarowemu wynoszącemu 10 metrów, za pomocą wskaźnika poziomu można również monitorować większe silosy. W zależności od zastosowania, poziomowskaz może wskazywać jako wartość mierzoną poziom lub odległość między medium a czujnikiem. Temperaturę otoczenia można również mierzyć za pomocą wskaźnika poziomu. Dzięki rozbudowanym funkcjom i aspektom bezpieczeństwa, wskaźnik poziomu jest idealnym urządzeniem pomiarowym do monitorowania systemów silosowych.

Wskaźnik poziomu może służyć do oceny powszechnego i szeroko rozpowszechnionego sygnału procesowego 4...20 mA . Możliwość dowolnego skalowania sygnału wejściowego pozwala na bardzo wszechstronne zastosowanie tego wskaźnika poziomu. Bieżący wynik pomiaru jest bardzo czytelny dzięki dużemu 4-cyfrowemu wyświetlaczowi LED.


Opcjonalne zasilanie czujnika 24 V umożliwia bezpośrednie podłączenie 2-przewodowych czujników lub przetworników, co upraszcza korzystanie z tego wskaźnika poziomu. Konfiguracja odbywa się za pomocą ogólnodostępnego oprogramowania LPCon. Za pomocą adaptera do programowania PD14 można dokonywać ustawień lub odczytywać je ze wskaźnika poziomu. Konfiguracje utworzone za pomocą oprogramowania można zapisać i ponownie wywołać.


Najważniejsze cechy

- z wyświetlaczem do ustawiania i odczytu
- stabilny gwint przyłączeniowy M60
- stopień ochrony wyświetlacza IP66
- możliwość podłączenia do procesu technologia
- do pomiaru głębokości do 10 metrów
- z wyświetlaczem temperatury otoczenia
- z zewnętrznym wyświetlaczem cyfrowym PCE-N24S:
- Front IP 65
- dla sygnału procesowego 4 ... 20 mA, 0 ... 10 V 0 ... 60 mV (do wyboru)
- Połączenie za pomocą zacisku śrubowego
- Konfiguracja za pomocą oprogramowania
- 4-cyfrowy wyświetlacz LED

Specyfikacja

n n n n n n

Zakres dostawy

1 x wskaźnik poziomu PCE-ULM-10-N24S
1 x wbudowany wskaźnik PCE-N24S
4 x materiał mocujący
1 x uszczelka
1 x instrukcja obsługi

Uwaga: Wyświetlacz jest dostarczany w wybranym konfiguracja bez skalowania sygnału pomiarowego. Do skalowania wyświetlacza wymagany jest adapter programujący PCE-PD14!

Dokumenty / Pliki


Zakres pomiarowy 0 ...10 m*
Dokładność 0,5%
Rozdzielczość 0,001 m
Minimalna odległość od ściany 1 m
Rozdzielczość wyświetlania temperatury 0,1 °C
Sygnał wyjściowy 4 ... 20 mA
Rozdzielczość sygnału wyjściowego 0,01 mA
połączenie 2-przewodowe, PE
Zasilacz 24 V DC
Klasa ochrony IP 66
wątek połączenia M60
Gwint przyłączeniowy dławiki kablowe    M18 x 1,5
Warunki otoczenia -20 ... 60 °C
Wymiary110 x 140 x 215 mm
Waga ok. 825 g

*Zakres pomiarowy obowiązuje tylko w następujących warunkach:
- medium pomiarowym jest ciecz
- nie ma turbulencji
- nie ma pyłów lub oparów pomiędzy medium a czujnikiem
- różnica temperatur pomiędzy czujnikiem a medium wynosi <20°C

Cyfrowy wyświetlacz PCE-N24S
Wejście (do wyboru) 0 ... 20 mA
  4 ... 20 mA
  0 ... 60 mV
  0 ... 10 V
  ± 60 mV
  ± 10 V
Dokładność ± (0,2% FS + 1 cyfra)
Opór wewnętrzny 10 Ω ± 1%
Skalowanie 2-punktowy
Wyświetlacz 4-cyfrowy 7-segmentowy wyświetlacz LED Wysokość wyświetlacza : 20 mm
Obszar wyświetlania -1999 .. 9999
Temperatura otoczenia Podczas działania: -10 °C... 55 °C
Przechowywanie -25 °C . . . +85 °C
Wymiary 96mm x 48mm x 64mm
Wycięcie w panelu 92 mm x 45 mm (wg DIN)
Napięcie zasilania (do wyboru) 230 V AC
  110VAC
 24 VAC
  85 ... 253 V AC / DC
  20 ... 40 V AC / DC
Zasilanie czujnika (do wyboru) 24 V DC / 30 mA
Rodzaj ochrony Przód: IP 65
Waga < 200 g
Montaż Klipsy montażowe ze śrubami zaciskowymi
Połączenie przez listwę zaciskową
Obudowa Solidna obudowa z tworzywa sztucznego
    ;
