Konwerter PT-100 PCE-P17PT

Numer zamówienia: PCE-P17PT-2

GTIN (EAN): 4250348710598

Opis

Konwerter PT-100 do termometrów rezystancyjnych / konwersja na 4 ... 20 mA /

szerokość tylko 6,2 mm / montaż na szynie / zasilanie 19 ... 30 V DC

Konwerter PT-100 PCE-P17PT przetwarza sygnał wyjściowy z PT100. Konwerter PT-100 PCE-P17PT wyprowadza sygnał temperaturowy jako sygnał standardowy 4...20 mA. Ten znormalizowany sygnał umożliwia proste dalsze przetwarzanie. Konwerter PT-100 PCE-P17PT zachwyca swoją prostotą. Przetwornica PT-100 PCE-P17PT zasilana jest z pętli prądowej. Konwerter PT-100 PCE-P17PT nie wymaga specjalnego zasilania.

Najważniejsze cechy

- przetwornik sygnału dla termopar

- zasilanie z pętli prądowej

- mała szerokość zabudowy

- montaż na szynie DIN

- wyjście 4 ... 20 mA

- prosta budowa

Specyfikacja

Zakres dostawy

Zakres dostawy konwerter PT-100 PCE-P17PT

1 x konwerter PT-100 PCE-P17PT, 1 x instrukcja obsługi

Dokumenty / Pliki

Dane techniczne Konwerter PT-100 PCE-P17PT
Sygnał wejściowy	PT100
Zakres pomiarowy	-50 °C ... 400 °C
Sygnał wyjściowy	4 ... 20 mA
Obciążenie (RLoad)	maks. 500 Ω
Przekrój przewodu	0,2 mm² ... 2,5 mm² (AWG24-12)
Szerokość mocowania	6,2 mm
Zasilanie	19 ... 30 V DC
Waga	80 g
Temperatura otoczenia	- 20 °C ... + 65 °C
Wilgotność otoczenia	< 95% bez kondensacji
Wymiary	77,5 x 6,2 x 100 mm

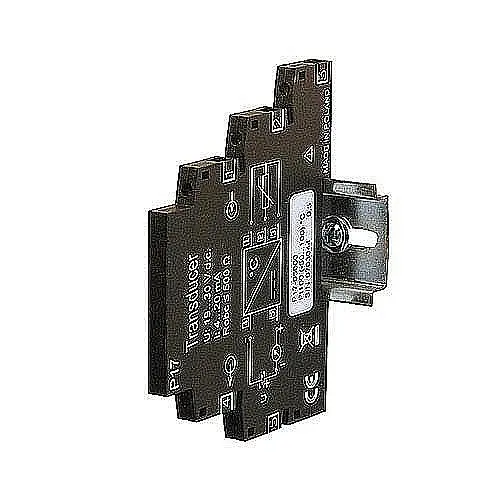

PT-100-Wandler PCE-P17PT

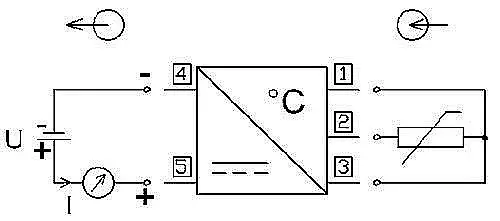

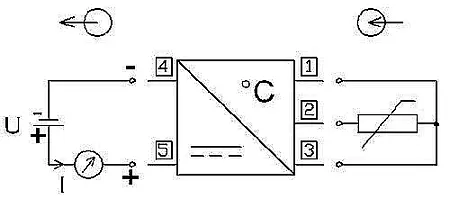

Anschlussskizze vom Thermoelement-Wandler PCE-P17PT-1
