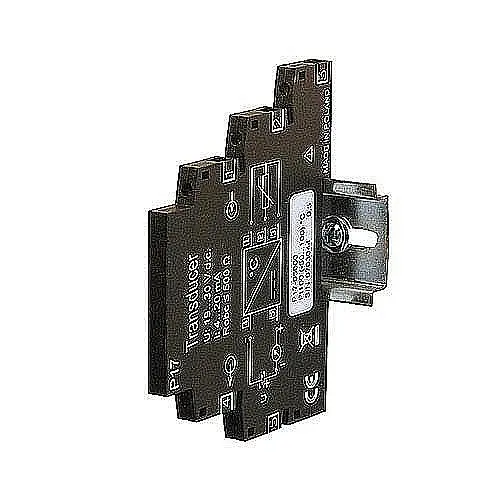

Przetwornica napięcia PCE-P17U

Numer zamówienia: PCE-P17U

GTIN (EAN): 4250348710611

Opis

Przetwornik sygnału do przetwarzania 0 ... 10 V na 4 ... 20 mA / zasilanie 19 ... 30 V DC /

szerokość tylko 6,2 mm / montaż na szynie DIN / dla wszystkich przetworników z wyjściem napięciowym

Przetwornik sygnału 0 ... 10 V sygnały PCE-P17U konwertuje sygnały napięciowe na standardowe sygnały prądowe. Przetwornik sygnału 0 ... 10 V jest zasilany przez pętlę prądową. Po stronie wejściowej do przetwornika sygnału 0 do 10 V można podłączyć dowolny czujnik lub przetwornik z wyjściem 0 do 10 V. Do wyjścia przetwornika sygnału można podłączyć wyświetlacze, sterowniki lub rejestratory bezpapierowe dla napięcia 0...10 V. Należy zauważyć, że obciążenie nie jest większe niż 500 Ω. Dzięki niewielkim wymiarom montażowym wynoszącym zaledwie 6,2 mm przetwornik sygnału dla sygnałów 0 ... 10 V można zamontować na dowolnej szynie DIN.

Najważniejsze cechy

- konwersja sygnału na sygnały 0 do 10 V

- zasilanie z pętli prądowej

- mała szerokość zabudowy

- montaż na szynie DIN

- wyjście 4 ... 20 mA

- prosta budowa

Specyfikacja

Zakres dostawy

1 x konwerter napięcia PCE-P17U
1 x instrukcja obsługi

Dokumenty / Pliki

Konwerter sygnału danych technicznych dla 0 ... 10 V PCE-P17U
Sygnał wejściowy	0 ... 10 V
Sygnał wyjściowy	4 ... 20 mA
Obciążenie (RLoad)	maks. 500 Ω
Przekrój przewodu	0,2 mm² ... 2,5 mm² (AWG24-12)
Szerokość mocowania	6,2 mm
Zasilanie	19 ... 30 V DC
Waga	80 g
Temperatura otoczenia	- 20 °C ... +65 °C
Wilgotność otoczenia	< 95% bez kondensacji
Wymiary	77,5 x 6,2 x 100 mm
