Multimetr / Miernik / Tester

Podobnie jak w przypadku wszystkich innych urządzeń pomiarowych, należy najpierw wyjaśnić, do jakich zastosowań multimetr ma być przez nas używany. Czy jest używany codziennie w trudnych warunkach przemysłowych lub w rzemiośle? Czy powinien być używany do celów szkoleniowych w edukacji? A może jest to potrzebne do uprawiania hobby?

Multimetr analogowy czy cyfrowy?
- Multimetr analogowy
Multimetr analogowy jest rzadko używany w codziennym użytkowaniu. Odczytanie właściwej skali, wybór odpowiednich zakresów pomiarowych nie jest tak łatwe jak w przypadku miernika cyfrowego. Wskazane jest używanie miernika typu multimetr analogowy w celach szkoleniowych lub demonstracyjnych. Ten typ multimetru ma tę zaletę, że można pokazać i zobaczyć, jak mierzona wartość porusza się w zakresie pomiarowym. Daje to użytkownikowi lepsze wyczucie metryki. Z tego powodu zalecamy multimetr analogowy do celów szkoleniowych i demonstracyjnych.

- Cyfrowy miernik uniwersalny
EMultimetr cyfrowy ma tę przewagę nad multimetrem analogowym, że w jednym urządzeniu można zainstalować znacznie więcej funkcji. Oznacza to, że te multimetr może również mierzyć inne zmienne fizyczne, takie jak np. temperatura. Multimetr cyfrowy może być również wyposażony w pamięć i interfejs. Multimetr cyfrowy pokazuje zmierzoną wartość na wyświetlaczu LC lub OLED. Tutaj wskazanie cyfr jest miarą rozdzielczości miernika typu multimetr cyfrowy. Przy wyborze multimetru oznacza to, że im większa liczba cyfr, tym większa rozdzielczość mierzonych wartości. W tym kontekście często czyta się, że multimetr ma wyświetlacz 3½-cyfrowy lub 4½-cyfrowy. Oznacza to dokładnie: Multimetr ma 3 pełne cyfry do wyświetlenia wartości mierzonej. Tak więc multimetr może całkowicie wyświetlić 999. Następnie na wyświetlaczu pojawia się kolejna połowa cyfry. Jest to zawsze pierwsza cyfra na wyświetlaczu. Często może to być tylko 1 lub znak ujemny. Oznacza to, że multimetr z wyświetlaczem 3 ½ cyfry może wyświetlać maksymalnie 1999 lub -999. Grafika po prawej stronie zawiera dalsze wyjaśnienia. że multimetr z wyświetlaczem 3 ½ cyfry może wyświetlić maksymalnie 1999 lub -999. Grafika po prawej stronie zawiera dalsze wyjaśnienia. że multimetr z wyświetlaczem 3 ½ cyfry może wyświetlić maksymalnie 1999 lub -999.

Oprócz numerycznego wyświetlania mierzonych wartości, multimetr cyfrowy ma na wyświetlaczu wykres słupkowy. Ten cyfrowy wykres słupkowy jest podobny do skali multimetru analogowego. Wykres pomaga użytkownikowi multimetru oszacować zmierzoną wartość w zakresie pomiarowym. Oprócz typowych funkcji pomiarowych takich jak prąd i napięcie, rezystancja, pojemność itp., wiele multimetrów posiada test diod i półprzewodników, bezdotykowe wykrywanie napięcia, pomiar temperatury itp. To sprawia, że ​​multimetr jest uniwersalnym przyrządem pomiarowym w przemysł i handel.

Multimetr często podaje RMS (wartość skuteczna) lub TRMS (rzeczywistą wartość skuteczną), co oznacza, że ​​sygnał jest prawidłowo mierzony przy niesinusoidalnym napięciu AC i pokazywany na wyświetlaczu miernika. Należy tutaj zaznaczyć, że multimetr pracuje w różnych widmach częstotliwości. Typowe szerokości pasma do pomiaru prądu i napięcia TRMS to 10 kHz lub 100 kHz. Popularne multimetry mają zakres pomiaru prądu 10 A. Aby mierzyć wyższe prądy stałe lub przemienne, należy użyć zewnętrznych cęgów prądowych do multimetrów. Te przekładniki prądowe mogą pośrednio mierzyć do kilku tysięcy amperów. Przetwornice te dostarczają sygnał napięciowy jako sygnał wyjściowy. Może to być mV na A. Teraz stosunkowo łatwo jest określić prąd płynący w przewodniku za pomocą funkcji pomiaru napięcia

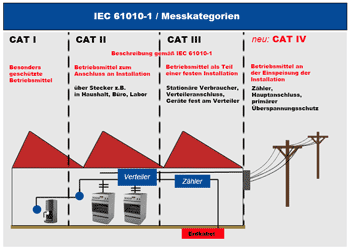

Nie należy również całkowicie ignorować bezpieczeństwa multimetrów. W tym celu multimetry są podzielone na kategorie bezpieczeństwa. Grafika po lewej stronie zawiera informacje o kategoriach bezpieczeństwa i obszarze zastosowania . Więcej informacji i filmów o multimetrach Multimetry dzielą się na dwie grupy multimetrów: multimetry cyfrowe i multimetry analogowe. W tym artykule przyjrzymy się bliżej właściwościom multimetru cyfrowego. Multimetry z wyświetlaczem analogowym można znaleźć w artykule multimetry analogowe. Multimetr to urządzenie pomiarowe, które łączy różne rodzaje i zakresy pomiarowe w jednym urządzeniu. W najpowszechniejszych zastosowaniach multimetry są wykorzystywane jako przyrządy do pomiaru napięcia lub prądu. Oprócz tych dwóch podstawowych funkcji pomiarowych dla wielkości stałych i przemiennych, możliwe jest precyzyjne mierzenie rezystorów, kondensatorów, diod i cewek za pomocą nowoczesnych multimetrów.

Zaletami urządzenia typu multimetr cyfrowy jest stosunkowo prosta konstrukcja mechaniczna oraz podzespoły elektroniczne, które mogą być produkowane masowo, co oznacza, że ​​można je uzyskać stosunkowo tanio. Rozwój nowoczesnych wyświetlaczy LC umożliwił poprawę obsługi miernika typu multimetr. W zależności od zestawu parametrów i wybranego zakresu pomiarowego jednostka SI i mierzona wartość są wyświetlane jako liczba i wykres słupkowy. Multimetr posiada również obwody zabezpieczające przed przeciążeniem i odwrotną polaryzacją. Uderzenia z trudem mogą im zaszkodzić, ponieważ żadne ruchome części nie mogą zostać uszkodzone. Wygodne urządzenia mogą automatycznie dobierać zakres pomiaru napięcia. Multimetr cyfrowy jest zasilany baterią, zasilaczem lub ogniwem słonecznym.

W przypadku multimetru cyfrowego sygnał jest mierzony elektronicznie za pomocą przetwornika analogowo-cyfrowego, a wartość jest wyświetlana jako wartość liczbowa. Z reguły zakresy pomiarowe wynoszą od 200 mV do 1000 V i od 20 µA do 20 A. Przy pomiarze napięcia zwykle wykazują wysoką rezystancję wewnętrzną od 1 do 20 MO, standardem jest 10 MO. W zależności od zakresu pomiarowego granica błędu względnego wynosi mniej niż 1%. W przypadku multimetru wyższej jakości jest to mniej niż 0,2% w zakresach napięcia stałego. Pomiar prądu odbywa się na przełączalnych rezystorach bocznikowych poprzez pomiar napięcia. Rezystancja jest również mierzona napięciem w przełączalnym źródle prądu stałego.

Niektóre urządzenia typu multimetr posiadają również możliwość pomiaru częstotliwości, pojemności, indukcyjności oraz właściwości tranzystorów i diod. Dzięki wbudowanym czujnikom można również wykonać pomiary dźwięku, natężenia światła, wilgotności czy temperatury. Możliwości zastosowania urządzenia jakim jest multimetr można dodatkowo zwiększyć za pomocą zewnętrznych czujników, które mają np. wyjścia napięciowe. Oprócz pomiaru wilgotności, dźwięku, światła lub temperatury dostępne są inne opcje pomiaru prędkości, ciśnienia, prędkości powietrza i prądu (za pomocą cęgów pomiarowych).

Multimetr analogowy

W przypadku urządzenia jakim jest multimetr analogowy zmierzona wartość jest wyświetlana na wyświetlaczu analogowym dla różnych zakresów pomiarowych z kilkoma skalami. Granice błędów tych urządzeń mogą być mniejsze niż jeden procent wartości końcowej zakresu pomiarowego ze względu na ich wysoką jakość.

Decydującym czynnikiem jest zwykle ruch ruchomej cewki. Zakresy pomiarowe przyrządów z ruchomą cewką są dla napięć stałych od 100 mV do 1000 V, dla prądów stałych od 100 µA do 10 A. Niektóre przyrządy wysokiej jakości wykazują jeszcze mniejsze zakresy. Podczas pomiaru napięcia multimetr analogowy ma zwykle znacznie niższą rezystancję wewnętrzną niż multimetr cyfrowy. W przypadku źródeł napięcia o wysokiej impedancji może to prowadzić do odchyleń pomiaru (wpływ obwodu). Wbudowane wzmacniacze mogą zmniejszyć wpływ rezystancji wewnętrznej podczas pomiaru prądu i napięcia. W rezultacie multimetr analogowy powinien osiągać wysoką rezystancję wewnętrzną do pomiarów napięcia, która może odpowiadać rezystancji multimetru cyfrowego. Pomiar rezystancji oblicza prąd, który wbudowany akumulator może przepływać przez rezystancję. Pomiar jest odpowiedni tylko dla przybliżonych stwierdzeń, ponieważ zależność jest silnie nieliniowa. W przypadku urządzeń bardzo wysokiej jakości elektronika wzmacniacza może być wykorzystana do linearyzacji skali podczas pomiaru rezystancji.

Multimetr / Miernik / Tester - rodzaje

Multimetr to urządzenie, które jest dostępne w różnych kształtach i typach. Multimetr ręczny występuje głównie w klasycznej formie z wyświetlaczem w górnej części, wielofunkcyjnym przełącznikiem obrotowym w środkowej części i gniazdami przewodów pomiarowych w dolnej części multimetru. Multimetr ten jest często używany przez personel konserwacyjny jako uniwersalne urządzenie pomiarowe.

Multimetr stołowy lub laboratoryjny jest używany w stacjonarnych miejscach pracy. Multimetr ten ma zwykle większe wyświetlacze i może być zasilany napięciem 230 V AC. Multimetr piórkowy lub testery napięcia z funkcją multimetru są używane przez rzemieślników wykonujących drobne zadania pomiarowe. Inne kategorie to amperomierze cęgowe z funkcją multimetru lub oscyloskopy z funkcją multimetru. W przypadku większości urządzeń wybór zakresu pomiarowego jest ustawiany automatycznie lub zakres pomiarowy jest wybierany ręcznie.
