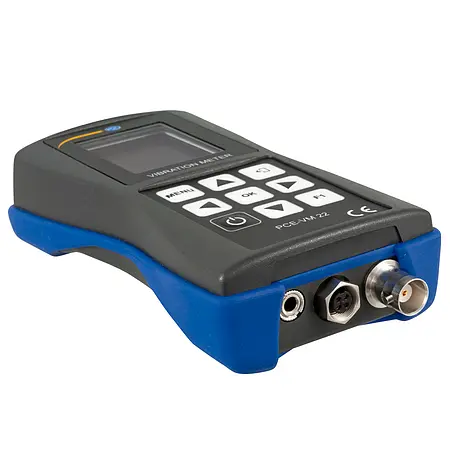

Akcelerometr PCE-VM 22-ICA wraz z certyfikatem kalibracji ISO
Numer zamówienia: PCE-VM 22-ICA
Czas dostawy: 5-7 dni
Akcelerometr z 4 GB przechowywania danych / analiza FFT / wyświetlanie przebiegów / miernik temperatury na podczerwień / zakres pomiarowy 0 ... 200 mm/s² / żywotność baterii 8 godzin //
Interfejs Micro USB / uchwyt magnetyczny / pomiar prędkości optycznej

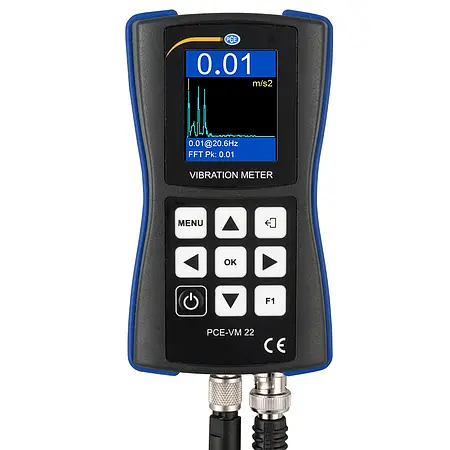

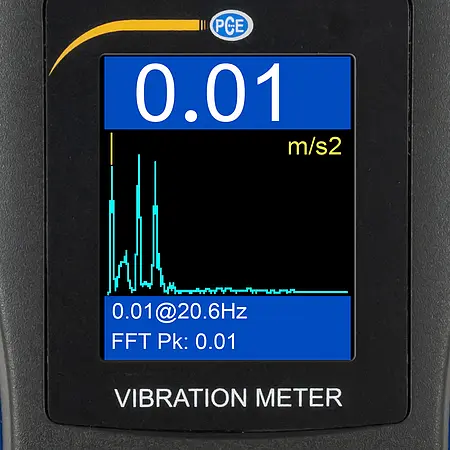

Czujnik przyspieszenia ma zakres pomiarowy 0 … 200 m/s² podczas przyspieszania. Oprócz przyspieszenia, akcelerometr może również mierzyć prędkość, przemieszczenie, częstotliwość i pomiar ISO 18016-3. Podczas pomiaru drgań jednocześnie z akcelerometrem wyświetlany jest widok FFT. Możesz przełączyć się z analizy FFT do rzeczywistego widoku fali oscylacji za naciśnięciem jednego przycisku. Pozwala to na jeszcze lepszą analizę i ocenę drgań za pomocą czujnika przyspieszenia. Uchwyt magnetyczny na czujniku drgań z przetwornika przyspieszenia jest zaprojektowany w taki sposób, że można go przymocować do łuków o minimalnym promieniu 20 mm.

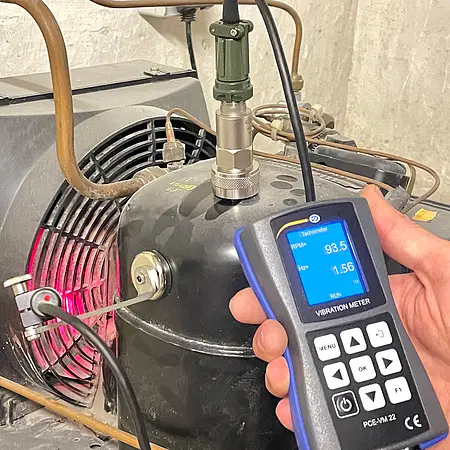

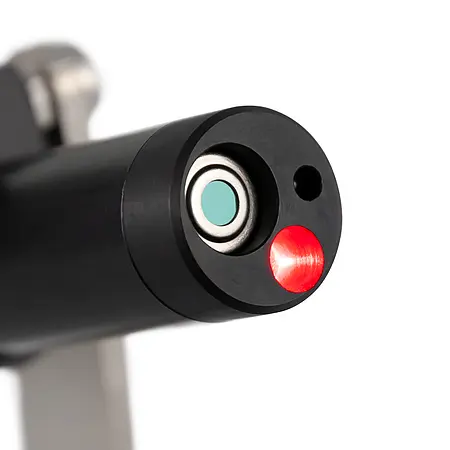

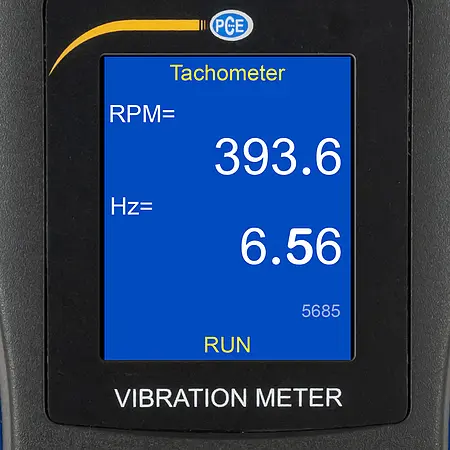

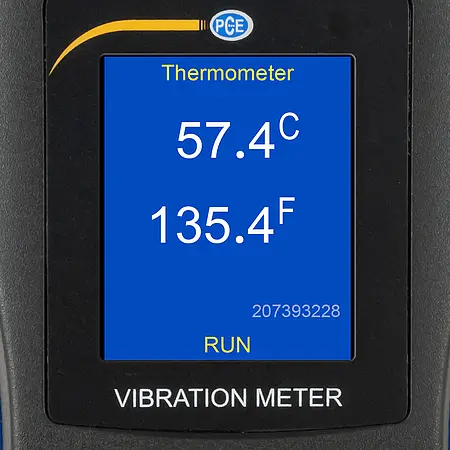

Oprócz pomiaru drgań akcelerometr posiada również zewnętrzny czujnik temperatury na podczerwień. Za pomocą tego czujnika temperatury można mierzyć temperatury powierzchni w zakresie -70 ... 380 °C. Kolejną funkcją pomiarową akcelerometru jest bezkontaktowy pomiar prędkości. Na przykład systemy wentylacyjne można sprawdzić pod kątem liczby obrotów za pomocą czujnika przyspieszenia.
W akcelerometrze zainstalowana jest pamięć 4 GB. Dane pomiarowe można następnie przesłać z akcelerometru do komputera. Dostępne jest bezpłatne oprogramowanie do analizy danych.

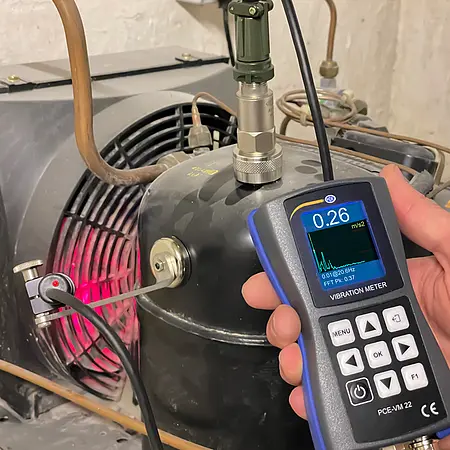

Ponieważ spośród wielu funkcji, akcelerometr jest uniwersalnym narzędziem pomiarowym. Akcelerometr może być zatem wykorzystany na przykład do prac konserwacyjnych przy generatorach lub silnikach. Opcjonalnie akcelerometr może być wyposażony w certyfikat ISO.
- Zakres pomiarowy 0 ... 200 m/s²
- Pomiar temperatury w podczerwieni
- 4 GB pamięci danych
- 8 godzin pracy na baterii
- opcjonalnie z certyfikatem kalibracji ISO
- Analiza FFT i widok fali drgań
| Częstotliwość | |
| Zakres pomiarowy | 1 ... 10 000 Hz |
| Rozdzielczość | 0,1 Hz |
| Dokładność | ±5 % |
| Przyspieszenie | |
| Zakres pomiarowy | 0 ... 200 m/s² |
| Rozdzielczość | 0,01 m/s² |
| Dokładność | ±5% |
| Szybkość | |
| Obszar pomiaru | 0 .. 200 mm/s |
| Rozdzielczość | 0,01 mm/s |
| Dokładność | ±5% |
| Shift | |
| Mierzenie zakres | 0 ... 2000 µm |
| Rozdzielczość | 0,01 µm |
| Dokładność | ±5% |
| Pomiar temperatury na podczerwień ; | |
| Zakres pomiarowy | -70 ... 380 °C / -94 ... 716 °F |
| Rozdzielczość | 0,1 °C / °F |
| Dokładność | ±0,5% przy |
| ; | (0…+60°C), (32 ... 140°F) |
| ±1% przy | |
| (-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248 °F) | |
| ±2% przy | |
| (-70 … -40, 120 ... 180 °C), | |
| (-94 ... -40, 248 . .. 356 °F) | |
| ±4% w | |
| (180 ... +380 ° C), (356 ... 716 °F) | |
| Emisyjność | 1 naprawiony |
| Prędkościomierz | ; |
| Zakres pomiarowy | 10 … 200 000 obr./min |
| Rozdzielczość | 0,1 obr./min |
| Dokładność | ±0,1% i ±1 obr./min |
| jednostki | RPM, Hz |
| Więcej danych technicznych słuchawek | |
| Rozdzielczość widma FFT | 400 , 800, 1600 linie |
| Zakres dynamiczny | 106 dB |
| Rozdzielczość przetwornika A/C | 24 bity |
| Pamięć masowa | 4 GB |
| Wyświetlacz | 128 x 160 pikseli |

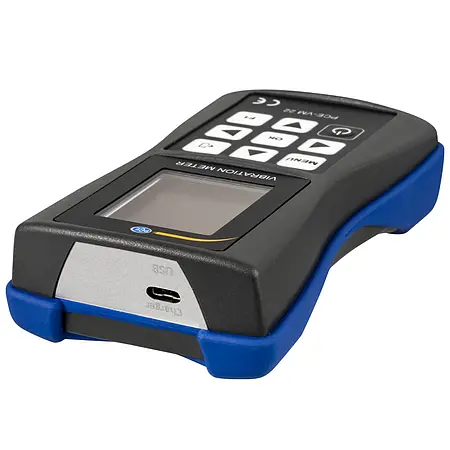

| Interfejs | Interfejs Micro USB |
| Zasilanie bateryjne | Akumulator 3,7 V, 1000 mAh |
| Żywotność baterii | ok. 8 godzin |
| Zasilacz | 5 V DC, 1 A |
| Warunki pracy | 0 ... 50 °C, < ;85 % r.w. F., bez kondensacji |
| Warunki przechowywania | -20 . .. 60 °C, <85% wilg. F. bez kondensacji |
| Wymiary | 132 x 70 x 33 mm |
| Waga | 150 g |
| Specyfikacje czujnika wibracji | |
| Czułość | 100 mV/g |
| Długość kabla | ok. . 1,5 m |
| Podłączenie | 2 piny MIL-DTL-5015 |
| Materiał obudowy | Stal nierdzewna 316L |
| Wymiary | Ř25 x 53 mm |
| Waga | 86 g |
| Specyfikacje uchwytu magnetycznego | |
| Średnica | 30 mm |
| Siła magnetyczna | 20 kg |
| Gwint łączący | 1/4"-28 UNF żeński |
| Najmniejszy promień | 20 mm |
| Specyfikacje czujnika podczerwieni i czujnika prędkości | |
| długość kabla | ok. 1,2 m |
| Wymiary | Ř16 x 83 mm |
| Waga | 75 g |
1 x czujnik przyspieszenia PCE-VM 22-ICA

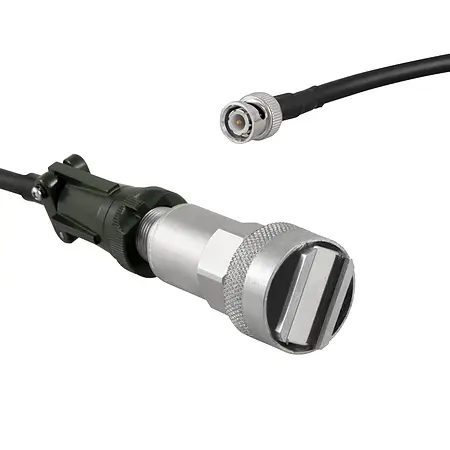

1 x czujnik drgań z przewodem przyłączeniowym i uchwytem magnetycznym

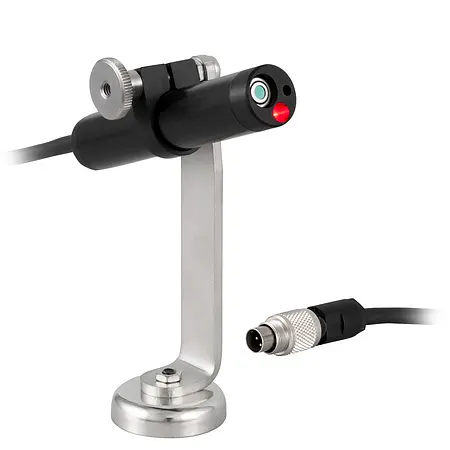

1 x czujnik podczerwieni z czujnikiem prędkości
1 x uchwyt magnetyczny
1 x ładowarka USB
1 x kabel micro USB

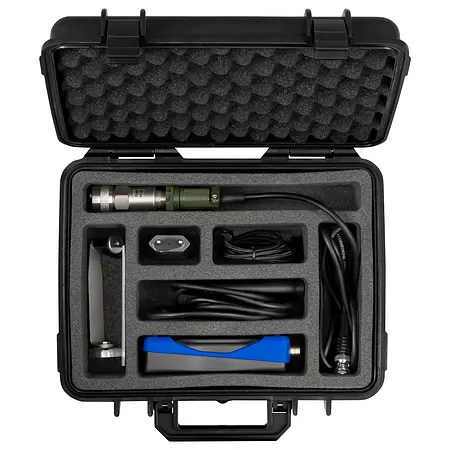

1 x walizka transportowa
1 x instrukcja obsługi
1 x certyfikat kalibracji ISO
