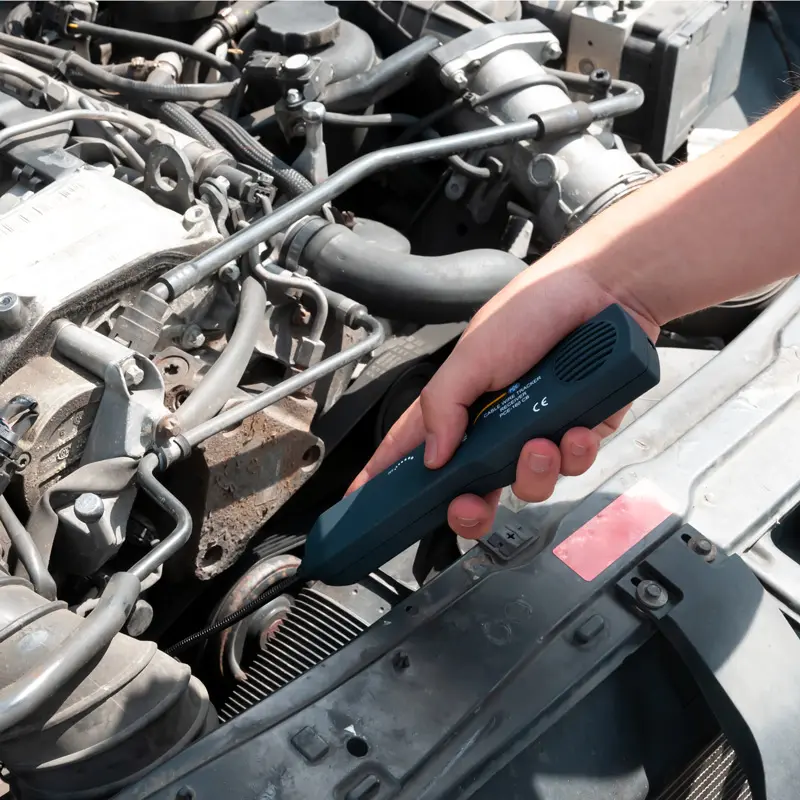

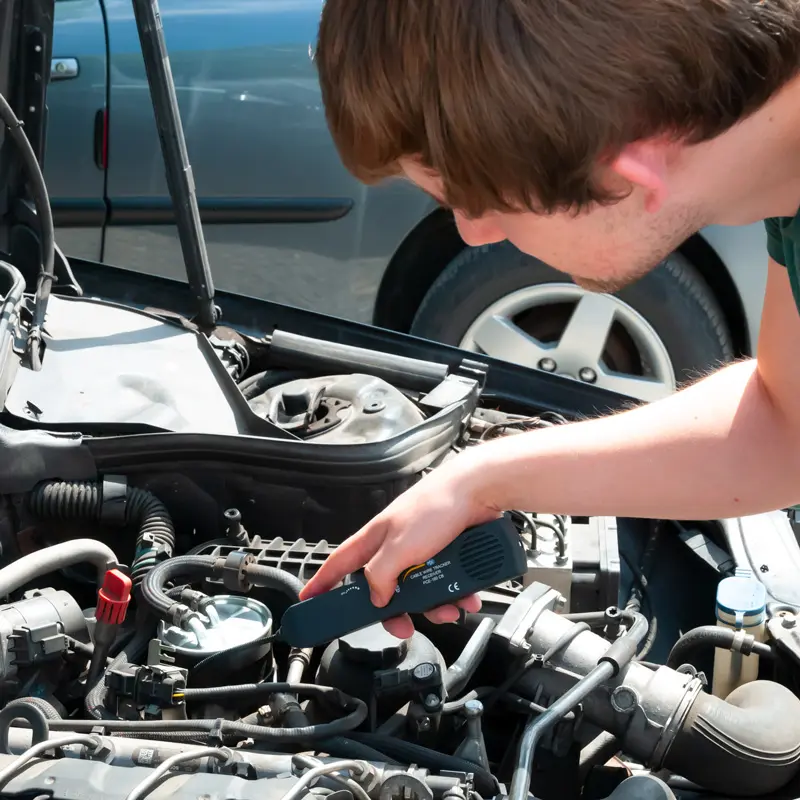

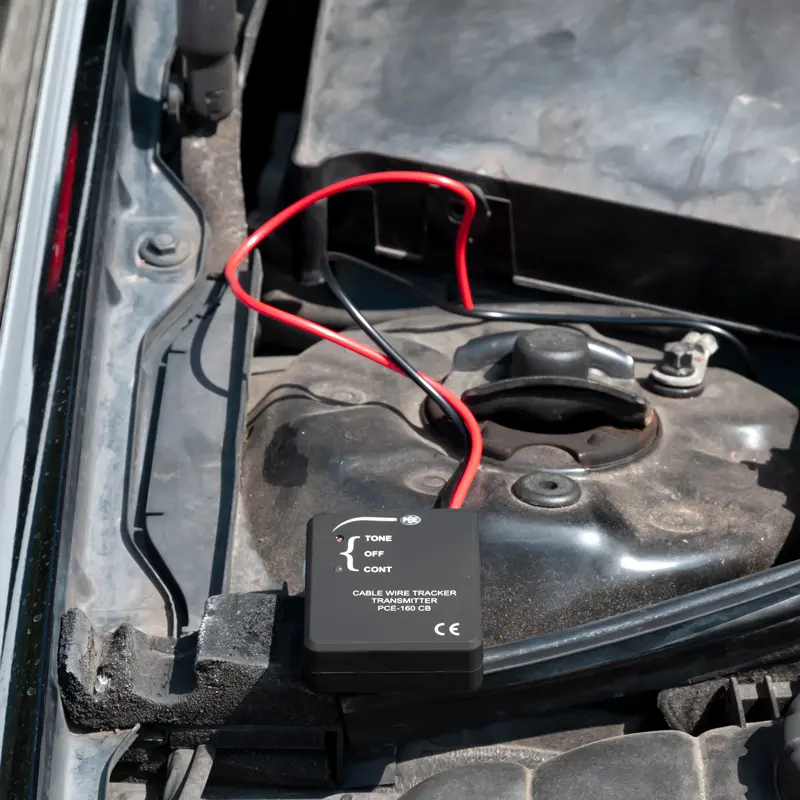

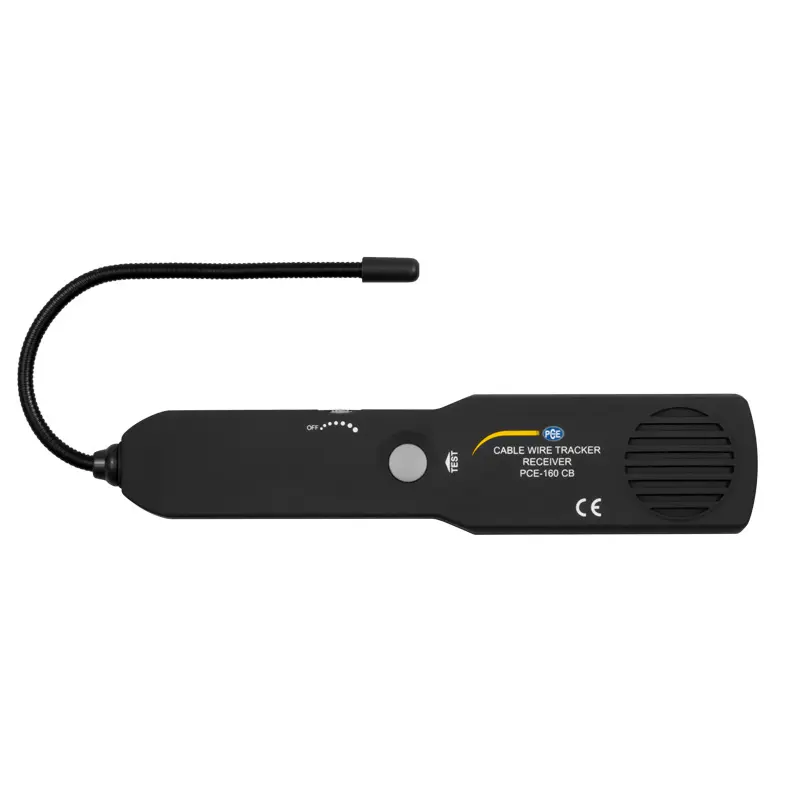

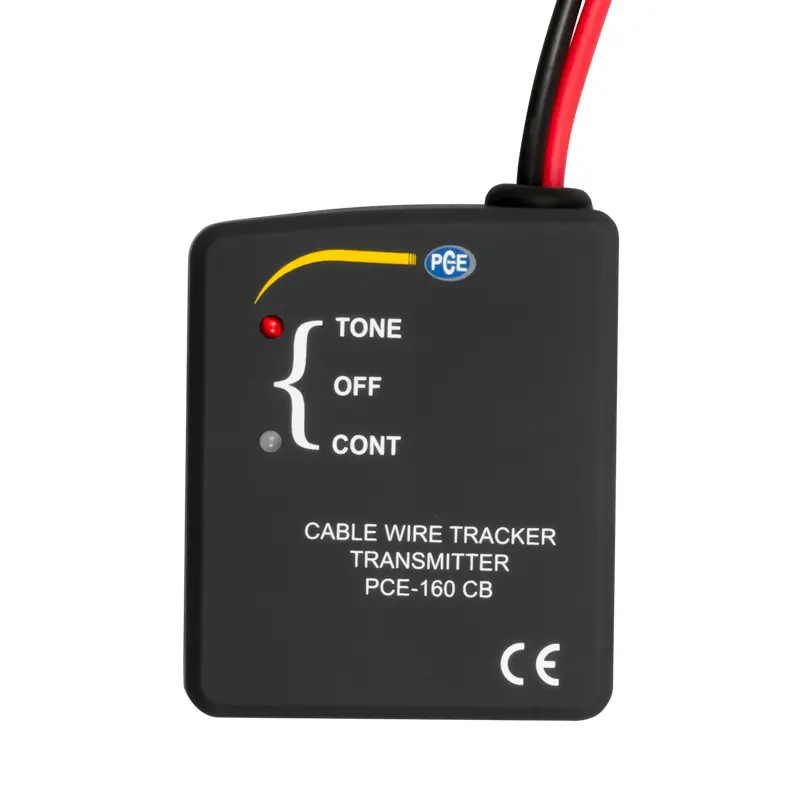

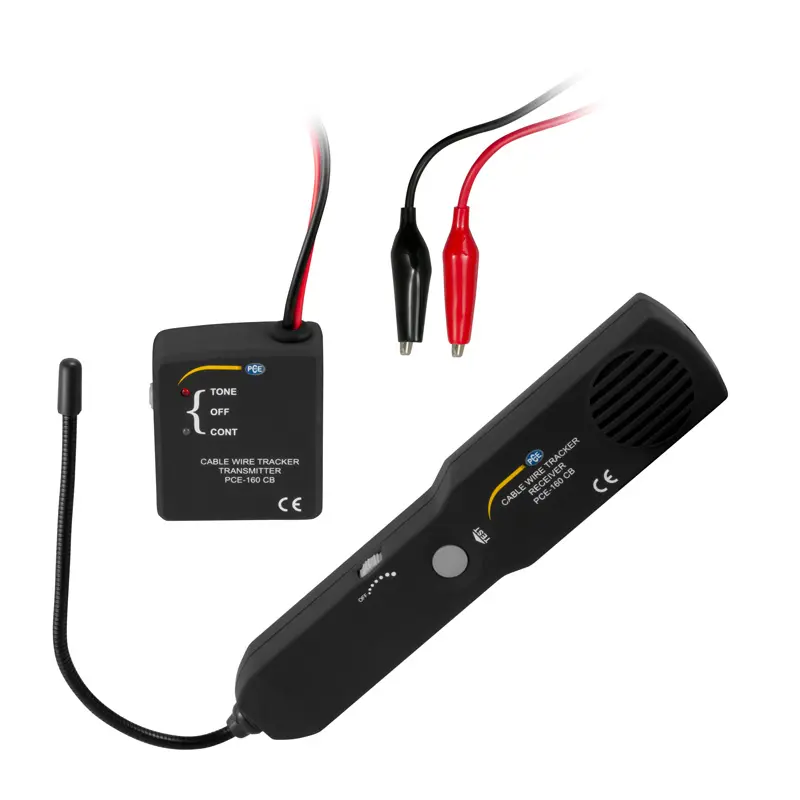

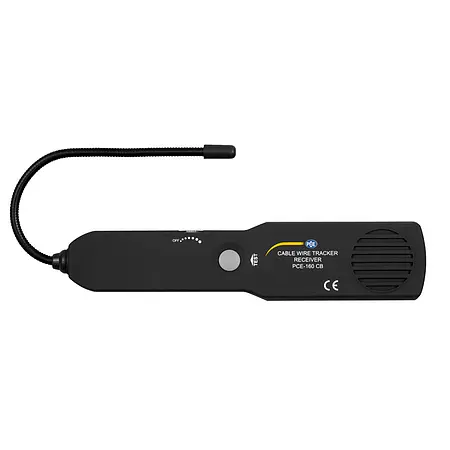

Lokalizator linii PCE-160 CB to bezpośredni lokalizator linii do trudno dostępnych linii. Lokalizator kabli jest używany na przykład w sektorze motoryzacyjnym. Podczas korzystania z lokalizatora linii, nadajnik jest podłączony do linii, które mają być wykryte za pomocą zacisków krokodylkowych. Nadajnik lokalizatora linii po włączeniu generuje sygnał impulsowy. Sygnały impulsowe można następnie wykrywać za pomocą odbiornika lokalizatora kabli, na przykład na wiązce przewodów. Umożliwia to szybkie zlokalizowanie linii.
Oprócz lokalizacji linii dostępny jest również test ciągłości za pomocą lokalizatora linii. Do tej funkcji potrzebny jest tylko nadajnik. Podłączasz to również bezpośrednio do swoich linii. Funkcja ciągłości pokazuje operatorowi bezpośrednio, czy występuje obwód zamknięty.
wykrywanie linii; | po sygnale dźwiękowym |
sygnały dźwiękowe | pulsujący sygnał dźwiękowy, ciągły sygnał dźwiękowy |
Dodatkowa funkcja pomiaru | Test ciągłości obwodu |
Podłączenie nadajnika | Klipsy krokodylkowe |
Port odbiornika | Port słuchawek |
Kontrola otoczenia | 0...50 C / 5...95 % RH |
Zasilanie | 2 x 9 V bateria blokowa (w zestawie) |
Wymiary | Odbiornik: 260 x 44 x 25 mm Długość sondy: 180 mm, półsztywna Nadajnik: 70 x 56 x 22 mm Kabel połączeniowy: ok. 600 mm |
Waga | Odbiornik: ok. 202 g Nadajnik: ok. 61 gDane bez baterii kabel połączeniowy: ok. 600 mm |
