Wilgotnościomierz (abs.) PCE-MWM 210

Numer zamówienia: PCE-MWM 210
20.247,00 zł
24.903,81 zł
PCE-MWM 210
Cena netto (nie zawiera kosztów dostawy)
Absolut
intern
Nein
RS485, 4-20 mA
Czas dostawy: Brak w magazynie!

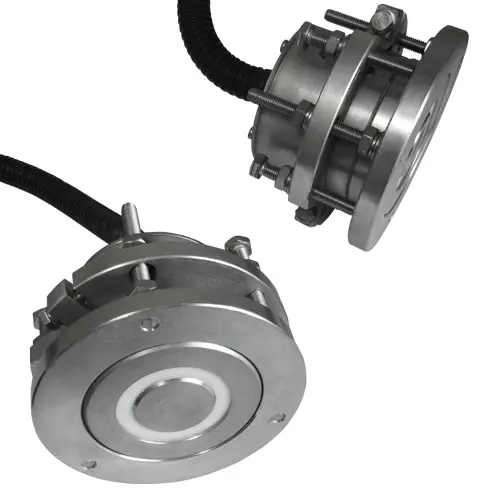

Czujnik pasmowy PCE-MWM 210 VHF / ciągły pomiar wilgotności w betonie
(pojemnik / mieszalnik)

W przemysłowej ciągłej produkcji betonu pomiar wilgotności na linii jest ważny dla monitorowania i kontrolowania procesu mieszania. Stała jakość każdej partii betonu, zmniejszenie zużycia cementu i możliwie najkrótszy czas mieszania to kryteria nadrzędne w produkcji betonu. Czujniki firmy PCE Instruments pomagają spełnić te kryteria dzięki bardzo dokładnemu pomiarowi wilgotności.

Produkcja betonu podlega czasami dużym wahaniom spowodowanym wahaniami wilgotności surowców i materiałów pomocniczych (piaski , agregaty). Minimalizowanie tych wahań wilgotności podczas przechowywania jest możliwe, ale niełatwe do osiągnięcia. Dlatego bardziej sensowne jest określanie wilgotności danego składnika lub wilgotności piasku za pomocą ciągłego pomiaru wilgotności online / inline podczas procesu mieszania. Następnie kontroluje się dodawanie wody. Procedura ta nie tylko umożliwia wyrównanie jakości poszczególnych partii betonu, ale także skraca czas mieszania.

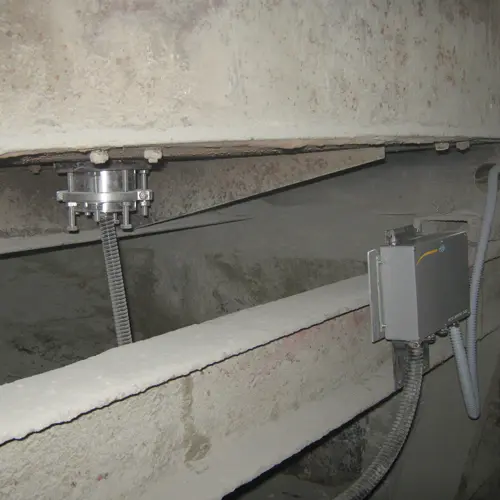

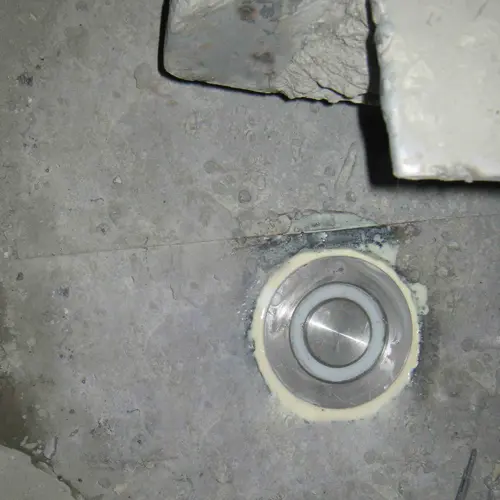

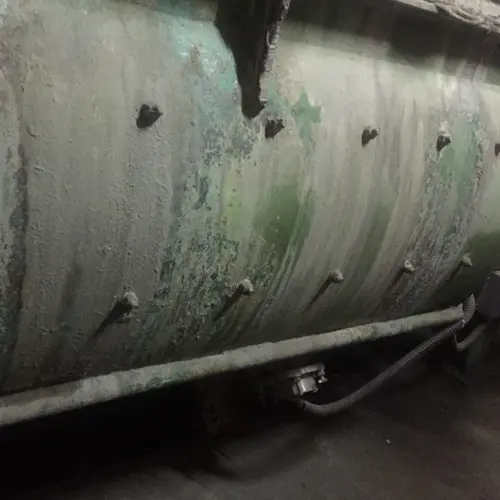

Płaskie czujniki PCE Instruments są wkręcane w podłogę lub ścianę betoniarki w odpowiednim miejscu (np. mieszalnik korytowy, mieszalnik szybowy). Można również zastosować inne warianty lub konstrukcje, które służą do pomiaru wilgotności dodatków w linii (lejek wkraplający do piasku).

Czujnik: pomiar wilgotności betonu w mieszalnikuCzujnik wilgoci informacja o cenie betonu
Przebieg czasowy: proces mieszania betonu
Poniższy fragment oprogramowania przedstawia dwie krzywe (po lewej: sygnał nieprzetworzony / po prawej: sygnał przefiltrowany) procesu mieszania betonu. Filtrowanie eliminuje pulsacje powodowane przez wirniki mieszające.

W połączeniu z systemem kontroli procesu (DCS) lub czujnikiem pomiaru wilgotności betonu & Jednostka sterująca firmy PCE Instruments zamienia czujnik do pomiaru wilgotności w prawdziwy kontroler.


Zakres pomiarowy0 ... 100%
Dopuszczalny błąd maksymalny (bezwzględny)Δ= 0,035 +0,05 W
Zakres pomiaru temperatury -40 ... +150 °C
Zakres temperatury pracy-20 ... +80 °C
Tryb pracyciągły pracy
Odstęp pomiarowy0,2 s
Zasilanie napięciem24 (18 .. 36) VDC
Pobór prądu200 mA
Czas nagrzewania (uruchomienie) 90 min
Wyjścia RS 485 Modbus RTU, 4-20 mA [RS485: maks. długość kabla 1000m; 4-20 mA: maks. długość kabla 100 m (maks. długość kabla do PLC)]
Wejścia2 x cyfrowe 24 VDC
Wymiary (czujnik)Ř 108 х 120 mm
Wymiary (jednostka elektroniczna)255 x 170 x 60 mm
Klasa ochrony (czujnik)IP67
Klasa ochrony (jednostka elektroniczna )IP54
Masa (czujnik) 3,5 kg
Zintegrowany czujnik temperatury stale określa temperaturę betonu (wyświetlane są zmierzone wartości. Są one wykorzystywane wewnętrznie do kompensacji temperatury).

1 x miernik wilgotności PCE-MWM 210
1 x oprogramowanie konfiguracyjne
1 x instrukcja obsługi
2 x kabel połączeniowy 5 m
