Wibromierz / Wibrometr PCE-VT 3900S-ICA

[powiększenie-zoom]

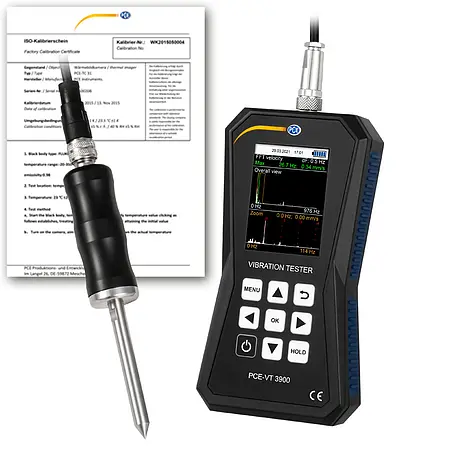

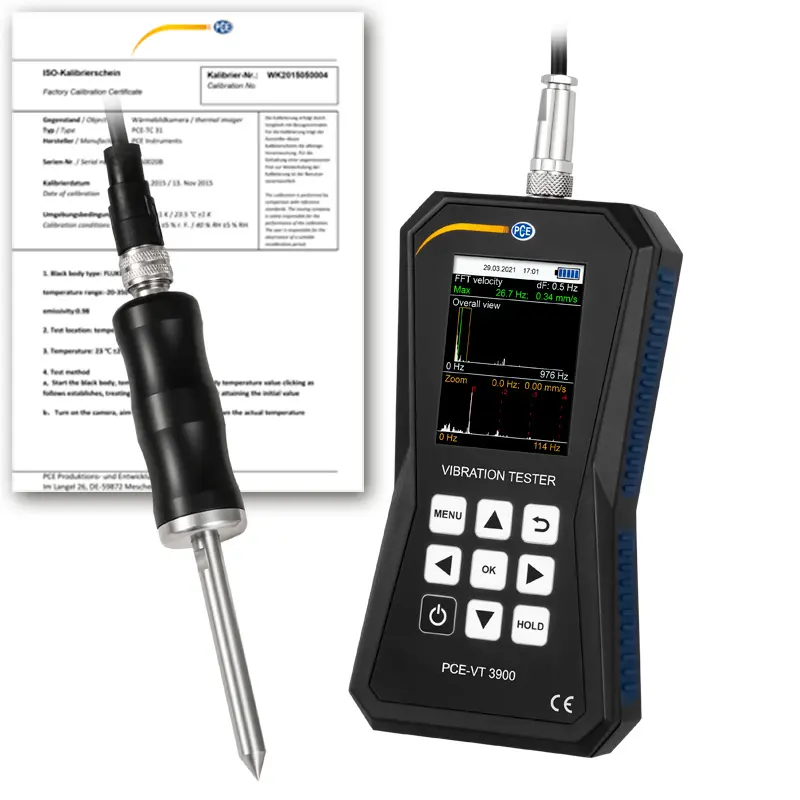

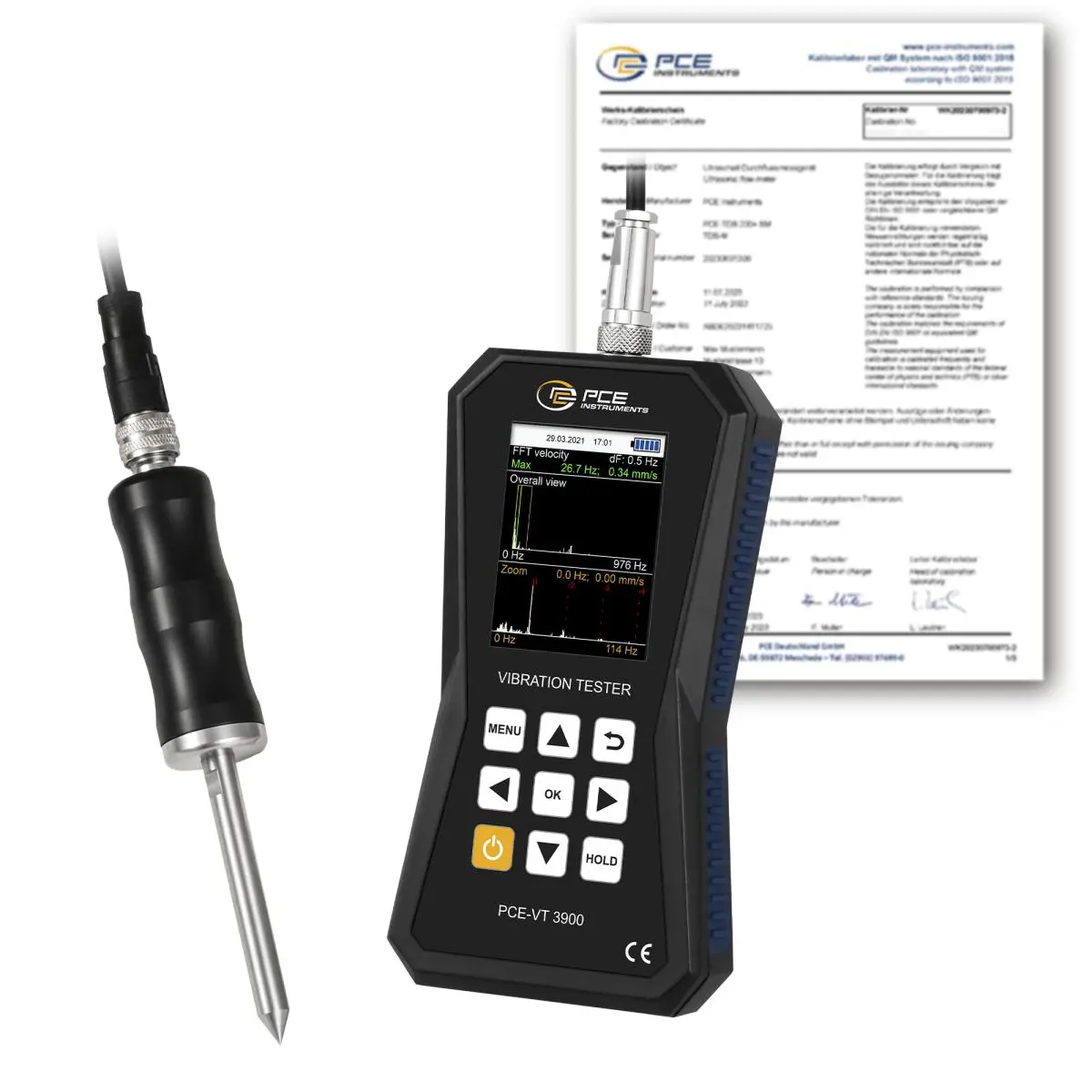

Wibromierz / Wibrometr PCE-VT 3900S-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-VT 3900S-ICA

GTIN (EAN): 4250348727374

Akcesoria

Technologia pomiaru drgań Kalibrator miernika drgań PCE-VC20

10.927,00 zł

Opis

Miernik wibracji ; z pamięcią wewnętrzną / pomiarem trasy /

akumulatorem / oprogramowaniem do oceny zapisane dane /

Zakres pomiarowy do 399,9 m/s² / PC interfejs / opcjonalnie z certyfikatem kalibracji ISO części, maszyny i systemy.

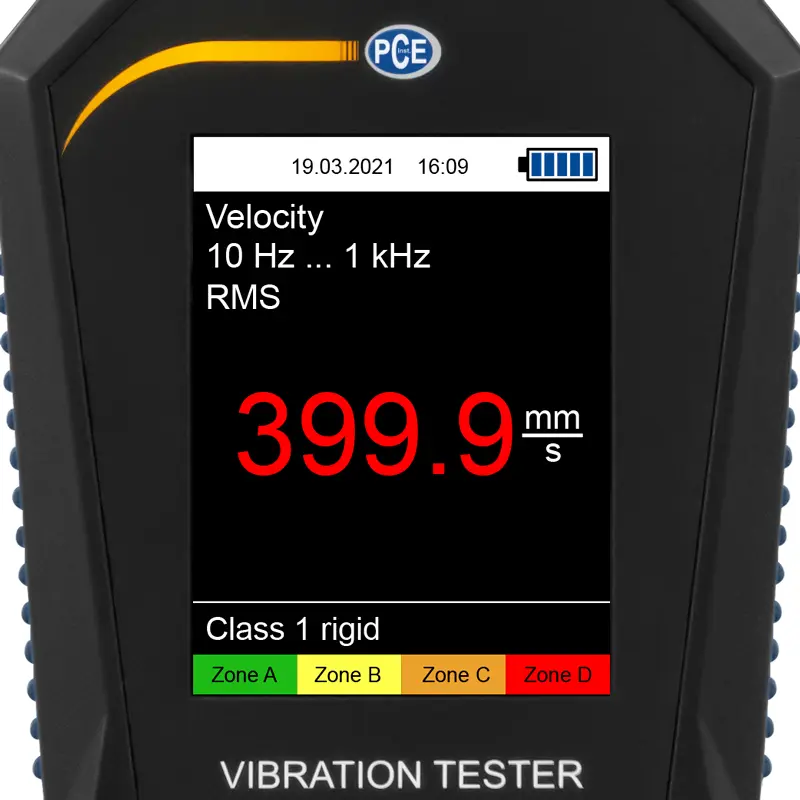

Ten miernik drgań wykorzystuje zewnętrzny czujnik drgań do określenia przemieszczenia drgań (zakres pomiarowy 0,000 ... 3,9 mm), prędkości drgań (zakres pomiarowy 0,00 ... 399,9 mm/s) oraz przyspieszenia drgań (zakres pomiarowy 0,0 ... 399,9 m/s²). Dla miernika drgań dostępne są różne parametry pomiarowe, takie jak RMS, wartość szczytowa, wartość międzyszczytowa i współczynnik szczytu. Miernik drgań jest wyposażony w tryb, który umożliwia automatyczną ocenę pomiaru zgodnie z wartościami granicznymi normy ISO 10816-3. Miernik drgań analizuje zmierzone wartości i pokazuje odpowiednią ocenę dobrą/złą na wyświetlaczu. Wbudowana bateria w wibrometrze ma pojemność 2500 mAh i może być ładowana bezpośrednio przez wbudowany interfejs micro-USB.

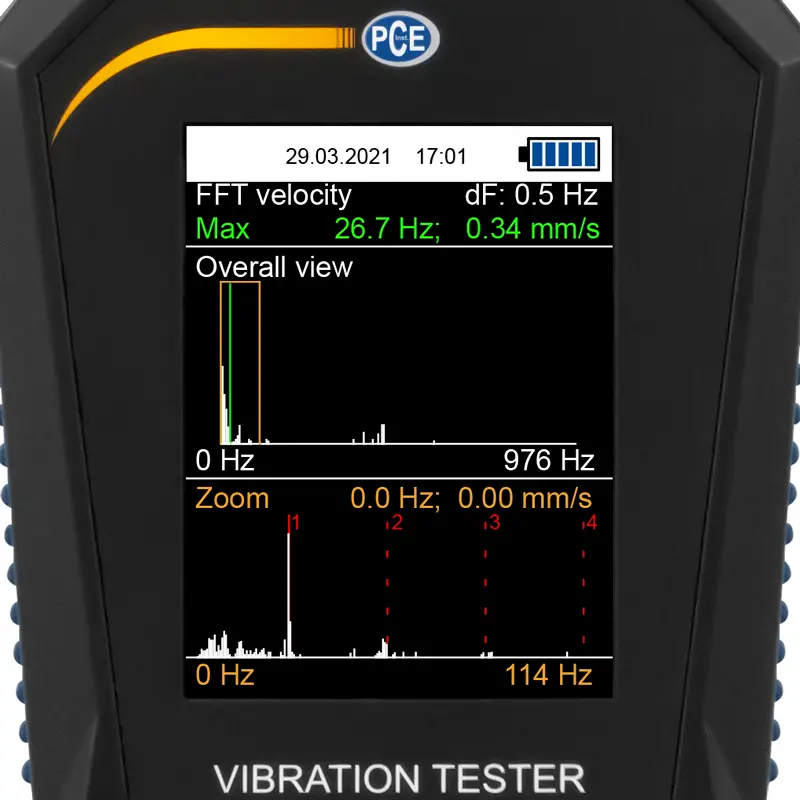

Oprócz normalnego trybu pomiaru, miernik drgań posiada tryb FFT. W trybie FFT obliczane i wyświetlane jest widmo częstotliwości dla zmierzonej prędkości drgań lub przyspieszenia drgań. Obliczone linie FFT są wyświetlane graficznie w widoku ogólnym dla całego pasma częstotliwości i równolegle w widoku powiększenia, aby wyświetlić poszczególne linie.

Dodatkową funkcją jest pomiar trasy. Pomiar trasy jest specjalnie zaprojektowany do powtarzalnych pomiarów w identycznych punktach pomiarowych. Umożliwia to uporządkowany pomiar różnych punktów pomiarowych. Dlatego miernik drgań jest używany do prac konserwacyjnych i napraw maszyn ze względu na jego rozbudowane funkcje pomiarowe.

Wyświetlane dane pomiarowe różnych funkcji pomiarowych można zapisać w wewnętrznej pamięci miernika drgań. Po pomiarze dane pomiarowe zapisane na mierniku drgań można przesłać do komputera za pomocą wbudowanego interfejsu micro-USB. Oprogramowanie urządzenia do pomiaru drgań umożliwia następnie graficzną i tabelaryczną analizę zmierzonych wartości. Dane pomiarowe można wyeksportować jako plik CSV za pośrednictwem oprogramowania do dalszego przetwarzania. Aby zawsze aktualizować urządzenie do pomiaru drgań, oprócz analizy danych pomiarowych można również przeprowadzić automatyczną aktualizację oprogramowania układowego za pośrednictwem oprogramowania.

Najważniejsze cechy

- Fabryczny certyfikat kalibracji ISO w zestawie

Specyfikacja

Przyspieszenie
Zakres pomiarowy	0 ... 399,9 m/s²
Rozdzielczość	0,1 m/s²
Dokładność	± 2 % przy 160 Hz
Zakres częstotliwości	10 Hz ... 10 kHz 1 kHz ... 10 kHz

Mechaniczna prędkość obrotowa
Zakres pomiarowy	600 ... 50000 RPM
Rozdzielczość	1 RPM
Dokładność	± 2% wartości pom.

Prędkość
Zakres pomiarowy	0 ... 399,9 mm/s
Rozdzielczość	0,1 mm/s
Dokładność	± 2 % przy 160 Hz
Zakres częstotliwości	10 Hz ... 1 kHz

Przemieszczenie
Zakres pomiarowy	0 ... 3,9 mm
Rozdzielczość	1 µm
Dokładność	± 2 % przy 160 Hz
Zakres częstotliwości	10 Hz ... 200 Hz

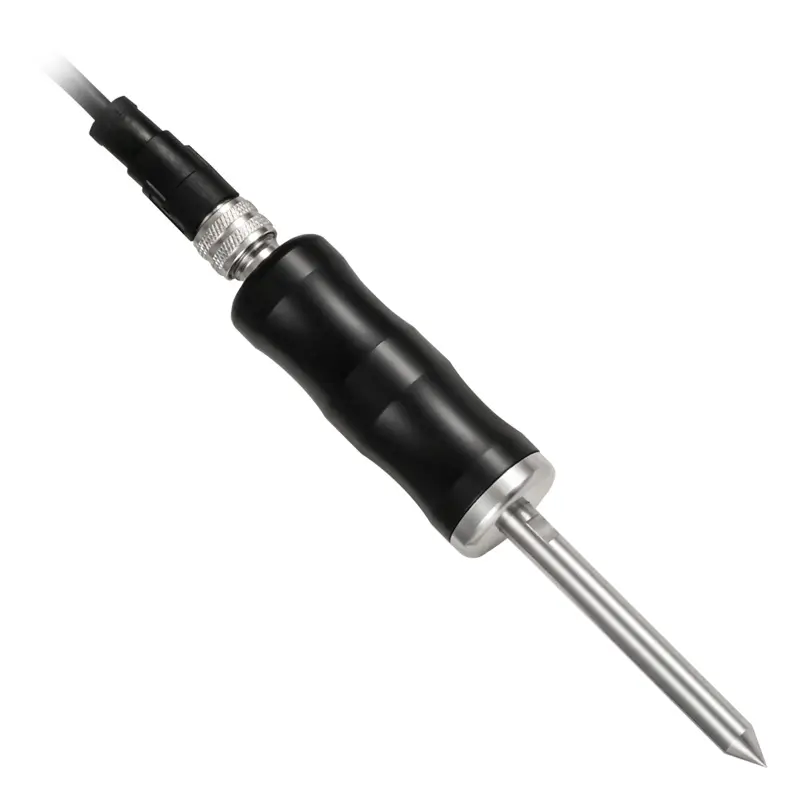

Czujnik
Nazwa	PCE-VT 3xxxS
Opis dodatkowy	Częstotliwość rezonansowa: 24 kHz Czułość krzyżowa: Δ 5% Limit zniszczenia: 5.000 g (wartość szczytowa) Materiał obudowy: stal nierdzewna Gwint montażowy:¼ - 28 UNF
Wymiar	Ø 29 x 81 mm

Ogólne dane techniczne
Liczba kanałów pomiarowych	1
Funkcje pomiarowe	RMS, Szczyt, Szczyt-szczyt, Współczynnik szczytu
FFT	Przyspieszenie FFT: 10 Hz ... 8 kHz Prędkość FFT: 10 Hz ... 1 kHz Dokładność przy 160 Hz: ±2% Liczba linii FFT: 2048 Pomiar trasy: 100 tras, każda ze 100 maszynami, każda ze 100 punktów pomiarowych z 1000 zmierzonych wartości każdy
Częstotliwość	10 ... 10000 Hz
Typ wyświetlacza	LCD
Rozmiar wyświetlacza	2,8 in
Nośnik pamięci	Pamięć wewnętrzna
Pojemność pamięci	2160000 wartości
Min. interwał zapisu	1 s
Maks. interwał zapisu	12 min.
Interfejs	Micro-USB
Normy	ISO 10816-3
Język menu	Angielski (USA), Niemiecki, Francuski, Hiszpański, Włoski, Holenderski, Portugalski, Turecki, Polski, Rosyjski, Chiński, Japoński
Klasa ochrony urządzenia	IP52
Zasilanie	5 V DC, 500 mA
Akumulator / Bateria	1 x 3,7 V LP785060 , Akumulator litowo-polimerowy
Pojemność	2500 mAh
Wydajność	9,25 Wh
Warunki pracy	-20 ... 65 °C , 10 ... 95 % RH
Warunki przechowywania	-20 ... 65 °C , 10 ... 95 % RH
Wymiary ( D x S x W )	165 x 85 x 32 mm
Inne wymiary	Czujnik wibracji Ø 29 x 81 mm
Masa	239 g
Inne masy	Czujnik wibracji 119 g

Zakres dostawy

1 x Fabryczny certyfikat kalibracji ISO

Dokumenty / Pliki

Wibromierz / Wibrometr PCE-VT 3900S-ICA

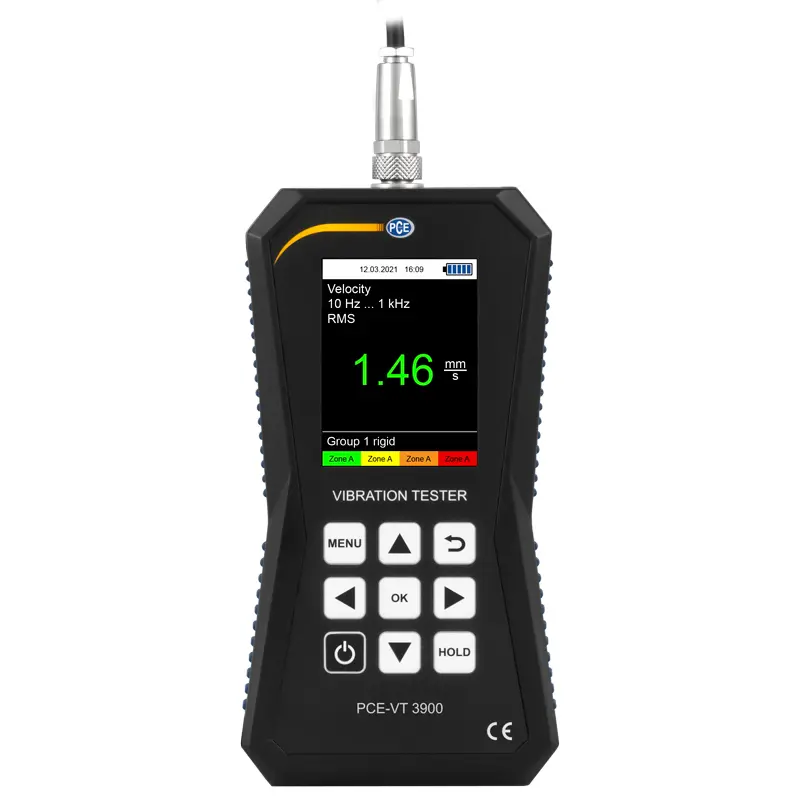

Wibromierz / Wibrometr Przedni

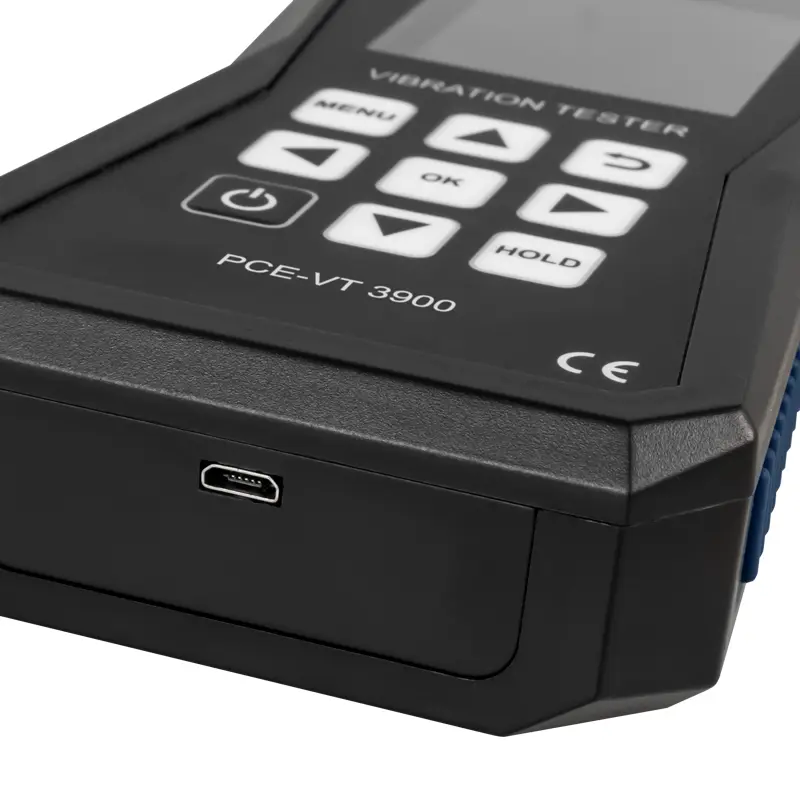

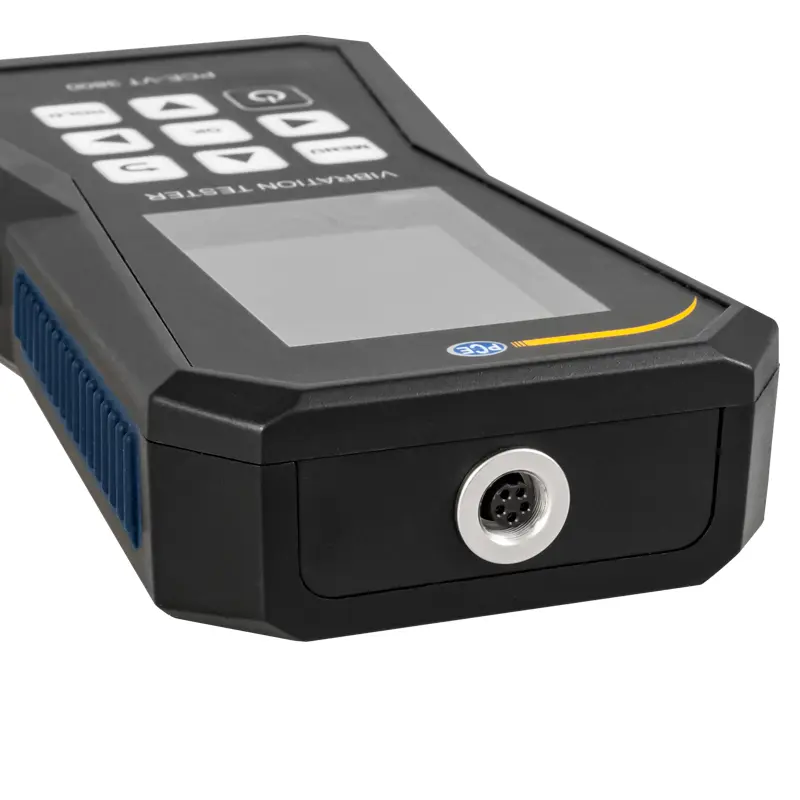

Wibromierz / Wibrometr USB

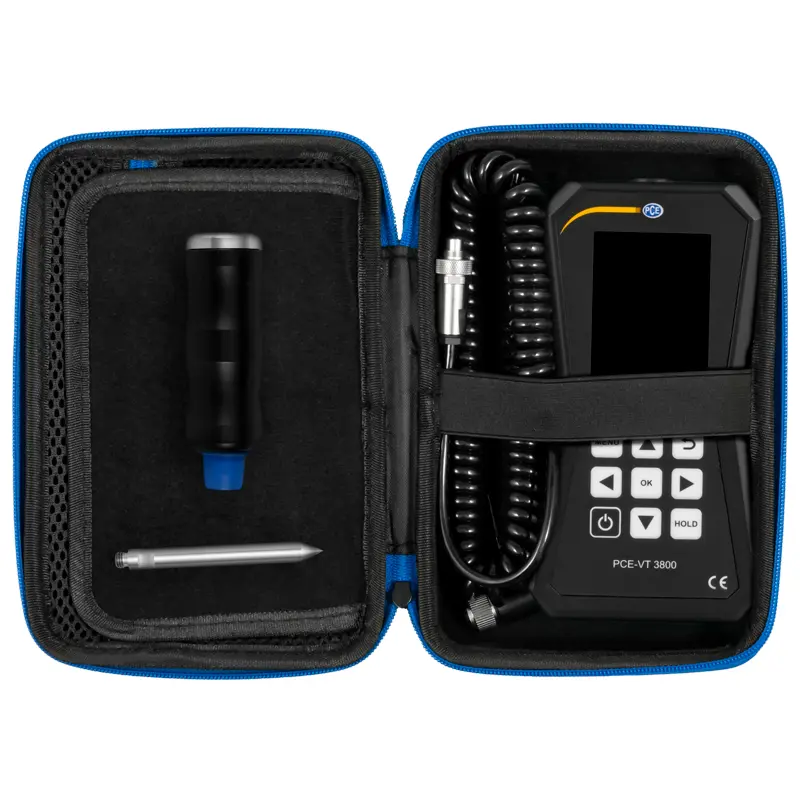

Wibromierz / Wibrometr Akcesoria

Wibromierz / Wibrometr Połączenia

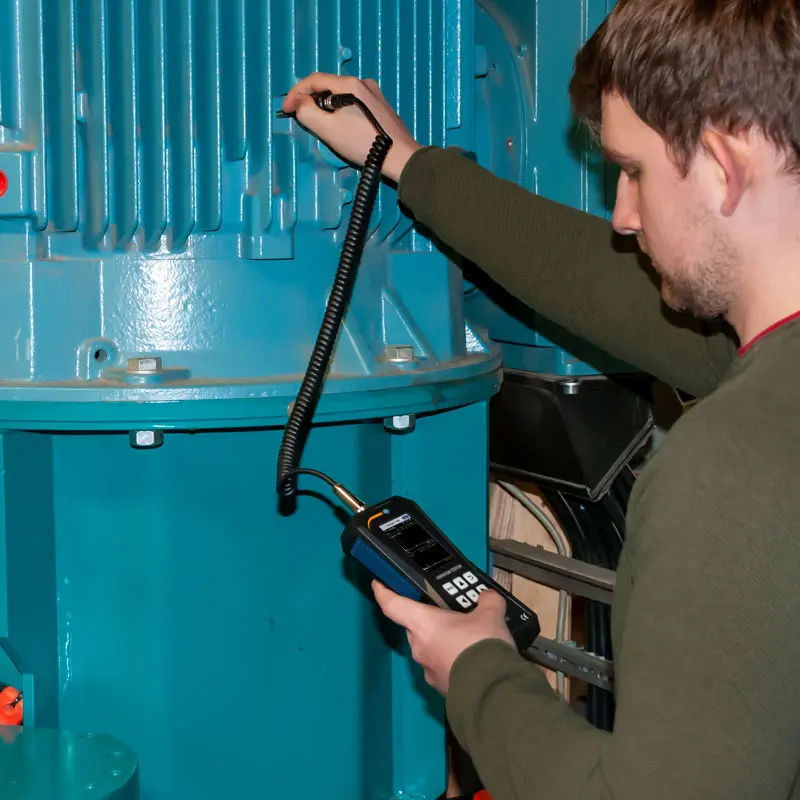

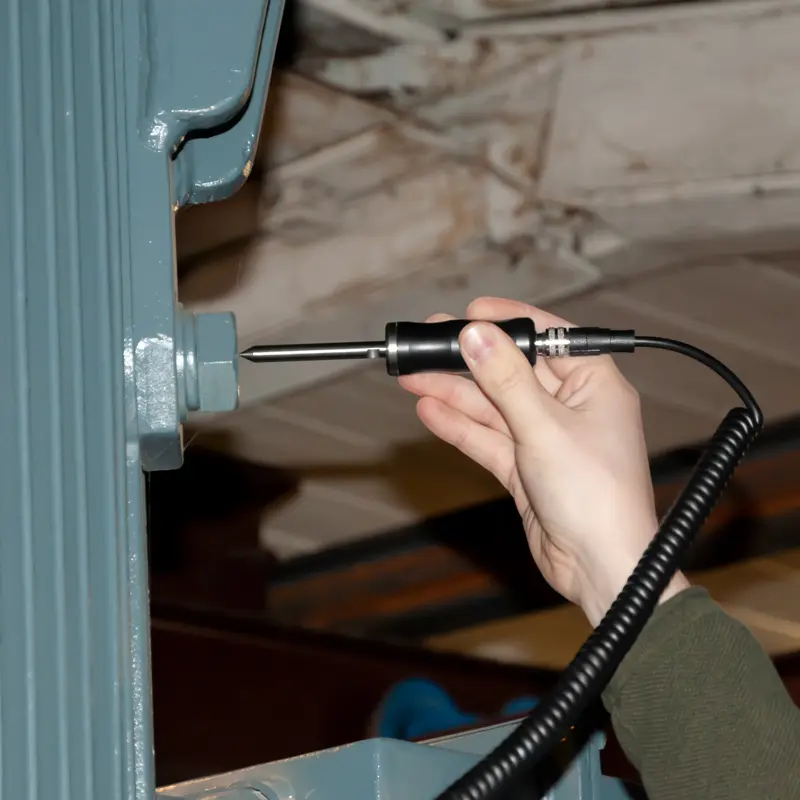

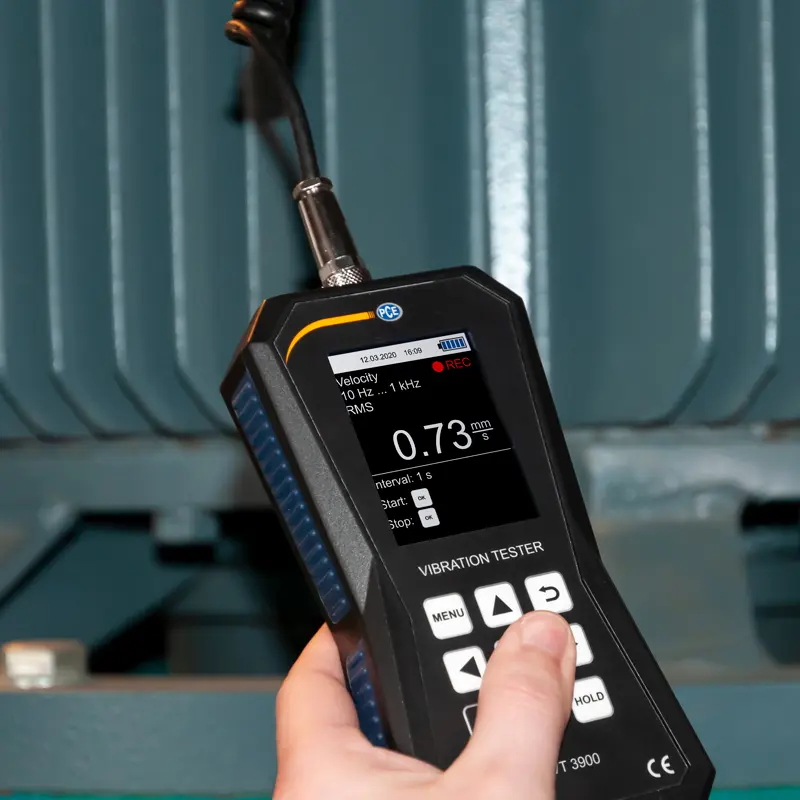

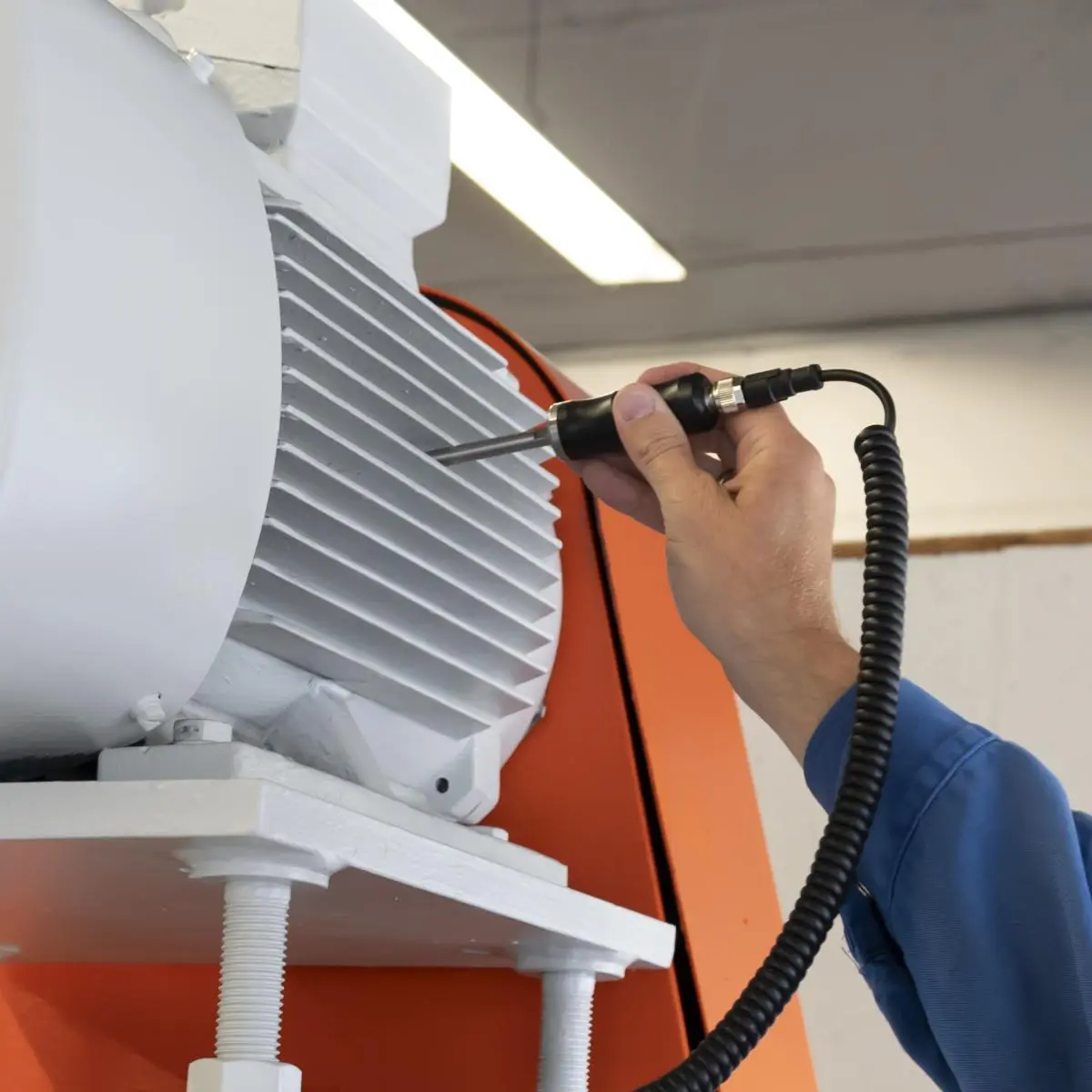

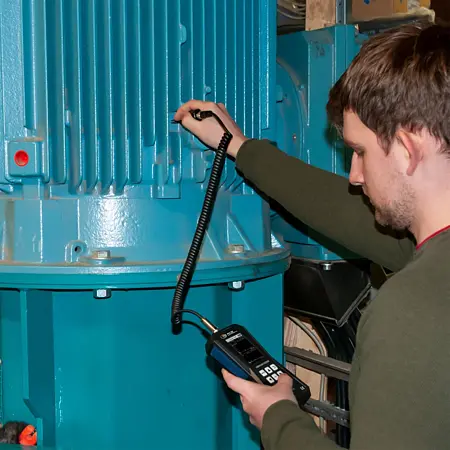

Wibromierz / Wibrometr Zastosowanie
