Numer zamówienia: PCE-LCT 3

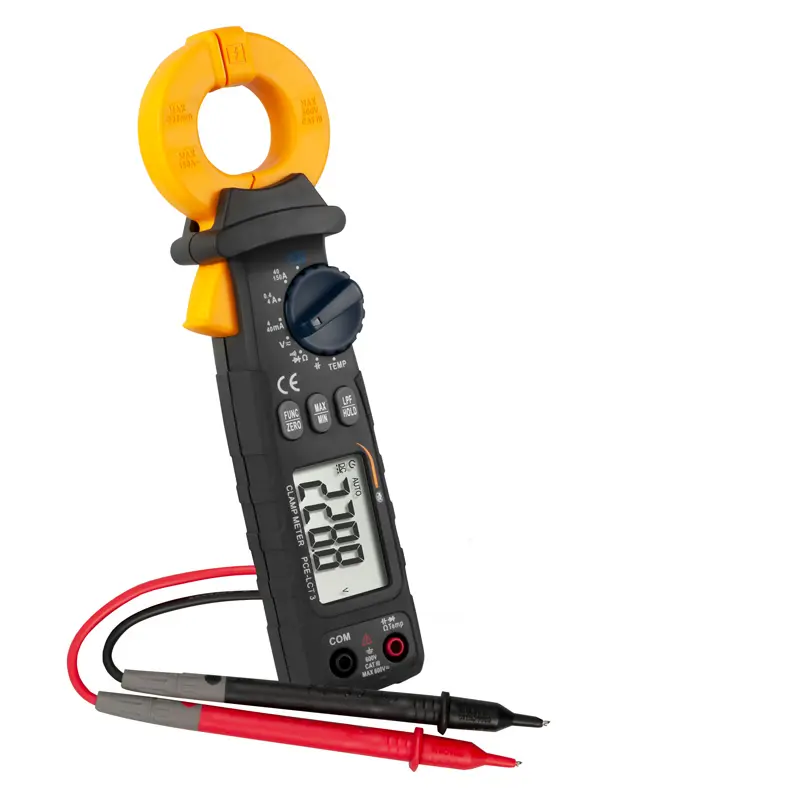

Cęgi prądu upływu PCE-LCT 3

1.183,00 zł
1.455,09 zł
:
4250348719096
PCE-LCT 3
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 1-2 dni

Opis


Cęgi prądu upływowego do wyznaczania prądu upływu / pomiaru temperatury termoparą /
pomiar prądu indukcyjnego up do 150 A AC / rozwarcie cęgów prądowych 30 mm / wiele funkcji pomiarowych

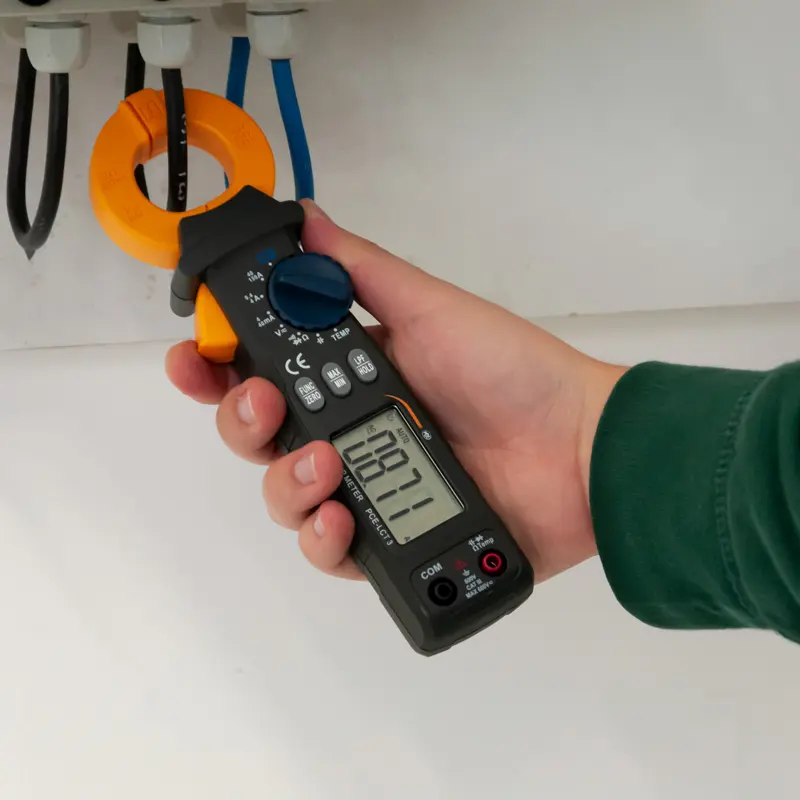

Cęgi prądowe jest idealnym przyrządem pomiarowym do pomiaru prądów upływu. Jest to możliwe dzięki szerokiemu zakresowi pomiarowemu cęgów prądu upływu. Pomiary prądu do 150 A AC można również przeprowadzać za pomocą cęgów prądu upływu. Aby przetestować przewody zasilające prądem do 150 A, cęgi prądu upływowego można otworzyć do 30 mm dla odpowiedniego przekroju przewodu.

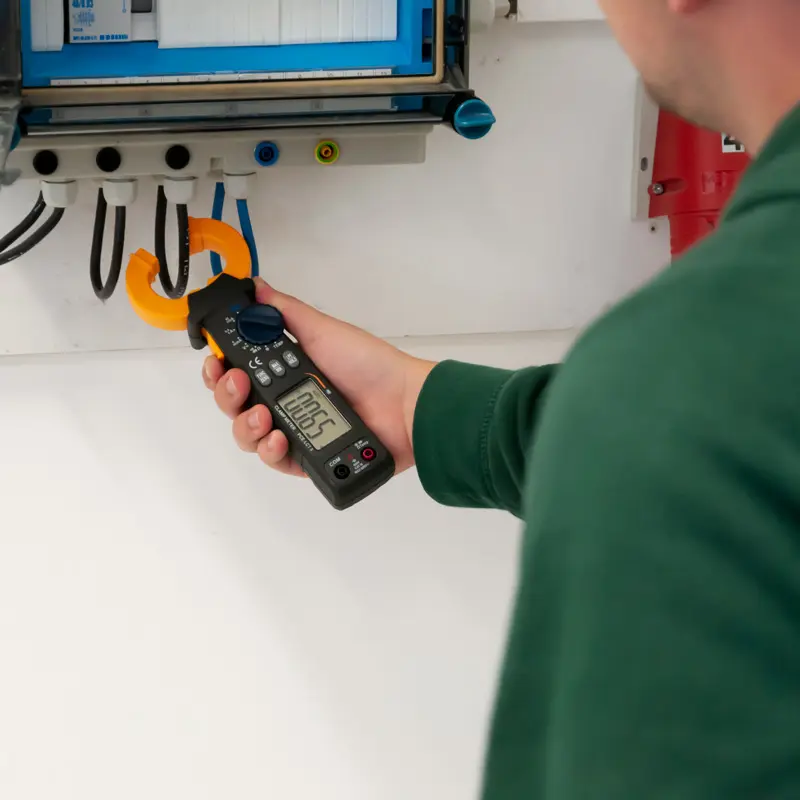

Oprócz pomiaru prądu, cęgi prądu upływowego mogą również bezpośrednio mierzyć napięcia do 600 V. Ze względu na pomiar prądu i napięcia, cęgi prądu upływu są idealnym narzędziem pomiarowym do przeprowadzania pomiarów i analiz np. w sieciach trójfazowych. Za pomocą testu ciągłości cęgi prądu upływowego można wykorzystać na przykład do znalezienia nieprawidłowego okablowania w skrzynkach podrozdzielczych.

Najważniejsze cechy

- Rozwarcie cęgów prądowych 30 mm
- Pomiar temperatury termoparą typu K
- Pomiar prądu do 150 A AC
- Obejmuje duży widmo pomiarowe
- Pomiar napięcia do 600 V AC/DC RMS
- Torba transportowa do użytku mobilnego

Specyfikacja



Funkcja pomiarowa
Pomiar prądu przemiennego
Zakres pomiarowyRozdzielczośćPrecyzjaDokładność
4 mA0,001 mA ±(2% + 10 cyfr)±(3% + 5 cyfr)
40 mA0,01 mA±(2 % + 10 cyfr)±(3% + 5 cyfr)
400 mA0,1 mA±(2 % + 5 cyfr)±(3 % + 3 cyfry)
4 A0,001 A ±(2% + 5 cyfr)±(3% + 3 cyfry)
40 A0,01 A±(2 % + 10 cyfr)±(3 % + 5 cyfr)
150 A 0,1 A±(2% + 10 cyfr)±(3% + 5 cyfr)

Zakres częstotliwości: 40 Hz ... 1 kHz (fala sinusoidalna)
maksymalny prąd wejściowy: 150 A AC

Funkcja pomiarowa
Napięcie prądu stałego
Zakres pomiarowyRozdzielczośćDokładność
4 V0,001 V±( 0, 5% + 4 cyfry)
40 V0,01 V
400 V0,1 V
600 V1 V

Impedancja wejściowa: 10 MΩ
Maksymalne napięcie wejściowe: 600 V AC/DC RMS

funkcja pomiarowa
Napięcie AC
Zakres pomiarowyRozdzielczośćPrecyzja
4 V 0,001 V
±(1 % + 3 cyfry)
40 V0,01 V
400V0,1V
600 V1 V

Impedancja wejściowa: 10 MΩ
maksymalne napięcie wejściowe: 600 V AC/DC RMS
Zakres częstotliwości: 40 Hz ... 1 kHz (sinusoida)

Funkcja pomiaru
Odporność
Zakres pomiarowyRozdzielczośćDokładność
400Ω0,1Ω±(0,8% + 3 cyfry)
4 kΩ0,001 kΩ
40 kΩ0,01 kΩ
400 kΩ0,1 kΩ
4 MΩ0,001 MΩ
40 MΩ0,01 MΩ±(1 % + 3 cyfry)

Pomiar napięcia w obwodzie otwartym: ok. 0,4 V
Ochrona przeciwprzepięciowa: 600 V AC/DC RMS

funkcja pomiarowa
Test ciągłości
Zakres pomiarowyRozdzielczośćDokładność
Sygnał przy <40 Ω0,1 Ω -

Ochrona przed przepięciami: 600 V AC /DC RMS

Funkcja pomiaru
Temperatura
Zakres pomiarowyRozdzielczośćDokładność
-20 ... 0 °C1 °C±(3 % + 5 cyfr)
-4 ... 32 °F 1 °F
- 0 ... 400 °C1 °C±(1,5 % + 5 cyfr)
32 ... 757 °F1 °F
400 ... 1000 °C1 °C±(3 % + 5 cyfr)
752 ... 1832 °F1 °F

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS
Dokładność pomiaru temperatury nie uwzględniają dokładności czujników temperatury

funkcja pomiaru
Pojemność
Zakres pomiarowyRozdzielczośćDokładność
40, 00 nF0,01 nF±(3 % + 8 cyfr)
400,0 nF0,1 nF
4,000 µF0,001 µF
40,00 µF0,01 µF
400,0 µF0, 1 µF
4000 mF0,001 µF
40,00 mF0,01 µF

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS

funkcja pomiarowa
Dioda test
Zakres pomiarowyRozdzielczośćDokładność
3,2 V0,001V-

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS
Napięcie probiercze: 3,2 V
Prąd przewodzenia: 1 mA
dokładności odnoszą się do następujących U Warunki otoczenia: 23 ± 5°C i <75 % RH

Ogólne dane techniczne

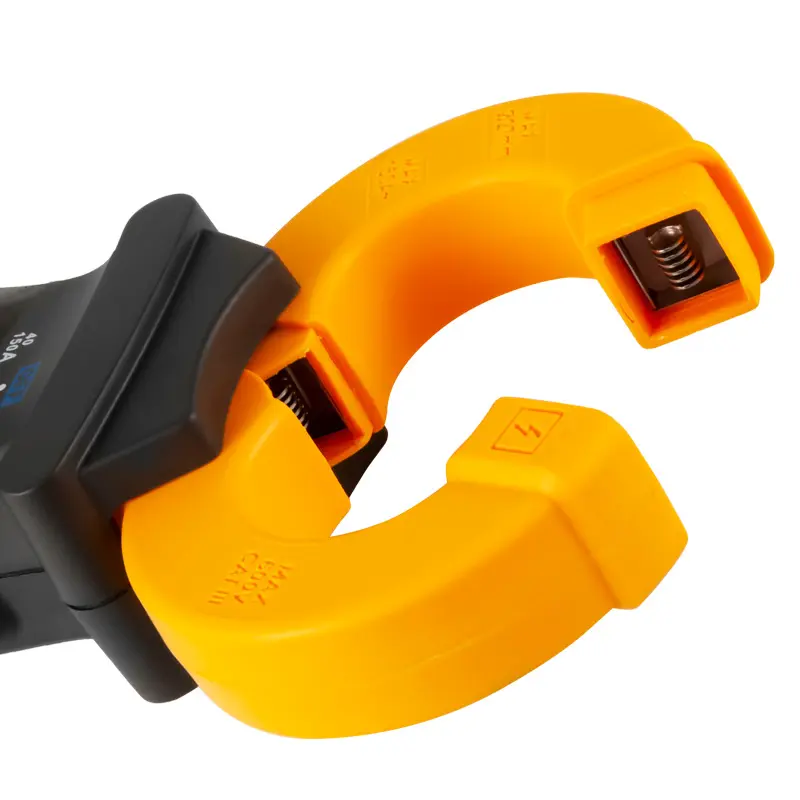

maksymalne otwarcie cęgów prądowych 30 mm
Automatyczne wyłączaniepo 30 minutach można dezaktywować
Zasilacz2 x 1,5 V bateria AAA
Częstotliwość pomiaru3 pomiary na sekundę
Wyświetlacz przy przepięciu"OL"
maksymalny wyświetlacz4000

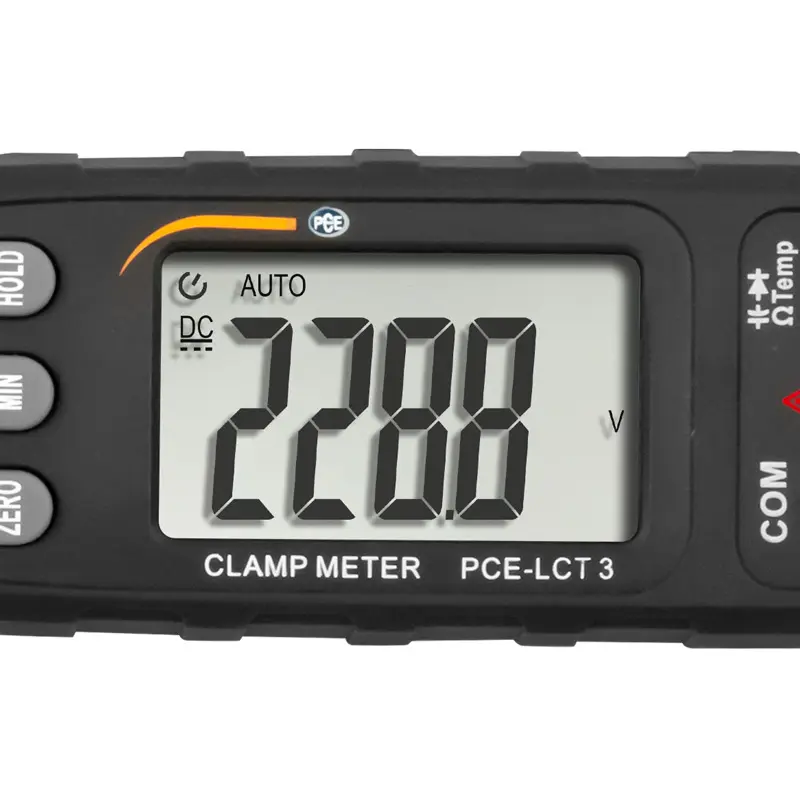

WyświetlaczWyświetlacz LCD
maksymalna praca Wysokość2000 m
Współczynnik temperaturowy0,1 x dokładność x °C*
Warunki pracy18 ... 28 °C
Warunki przechowywania-10 ..50 °C
Wymiary213 x 62 x 38 mm
Wagaok. 238 g z bateriami

*Temperatura wynika z różnicy między temperaturą warunków pracy a aktualną temperaturą otoczenia.

Przykład:
Czy aktualna temperatura otoczenia jest wyższa niż temperatura warunków pracy
(50 °C (bieżąca temperatura otoczenia)) - (40 °C (temperatura warunków pracy)) = 10 °C
Czy aktualna temperatura otoczenia jest niższa niż temperatura warunków pracy
(0°C (temperatura warunków pracy)) - (-5°C (bieżąca temperatura otoczenia)) = 5°C

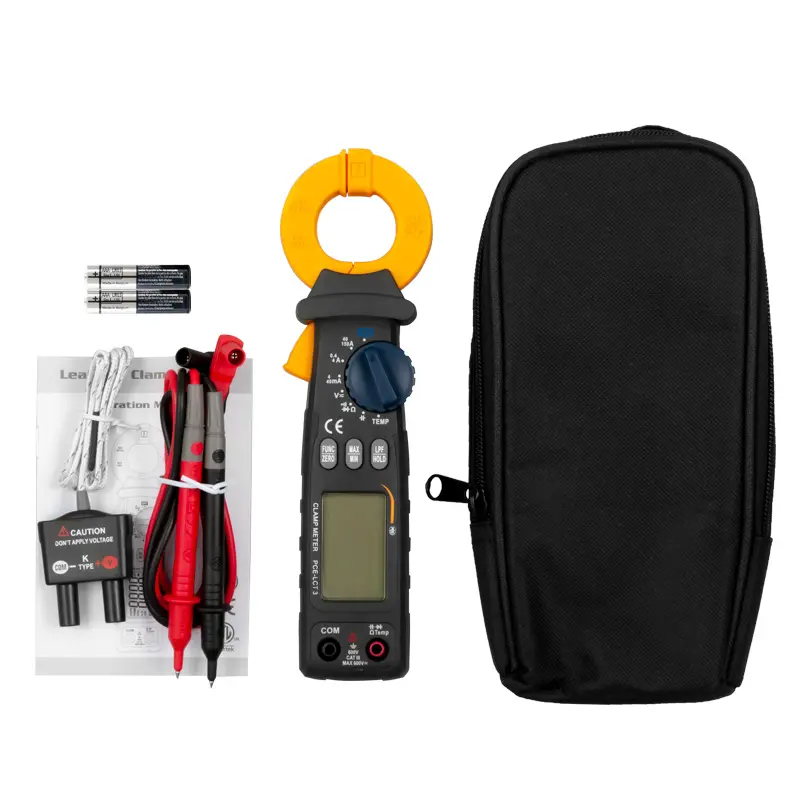

Zakres dostawy

1 x cęgi prądu upływu PCE-LCT 3
1 x torba transportowa
1 x termopara typu K
1 x para przewodów pomiarowych
2 baterie 1,5 V AAA
1 instrukcja obsługi
