Numer zamówienia: PCE-MWM 240-A

Rolnicze urządzenie pomiarowe PCE-MWM 240-A do materiałów sypkich

21.141,00 zł
26.003,43 zł
PCE-MWM 240-A
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: Brak w magazynie!

Opis


Wskaźnik rolniczy / czujnik pasma VHF / ciągły pomiar wilgoci w towarach luzem (kontenery / silosy)

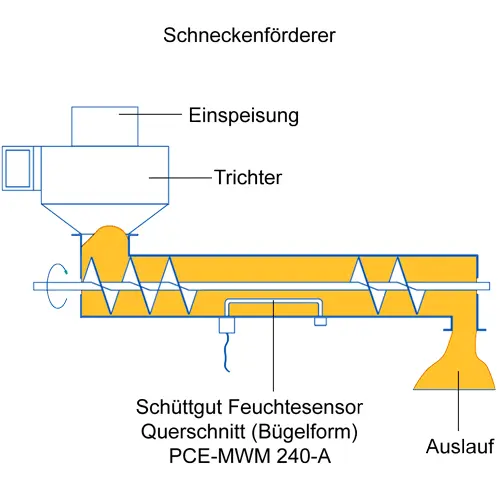

Ten czujnik wilgoci, opracowany specjalnie do pomiaru wilgotności towarów luzem, jest stosowany w kontenerach, silosach, koryta, zasobniki, rozdzielacze, przenośniki ślimakowe oraz instalowane na przenośnikach taśmowych. Materiał, który jest dostępny jako materiał sypki lub płynna masa, taki jak włókna, żwir, trociny, popiół lotny (minerał), zrębki drzewne (powierzchnia do 5 cm²), pasza dla zwierząt, zboże, mąka, nasiona, pasty,... być stale mierzone w procesie bez żadnych problemów.

Zasada pomiaru tego czujnika wilgotności również opiera się na wykorzystaniu fal w zakresie UKF. Jednostka służąca do pomiaru wilgotności składa się z puszki z elektroniką oraz samego czujnika wilgotności.Część czujnika wykonywana jest w dwóch wersjach. Oba wykonane są ze stali nierdzewnej AISI321 (średnica rury 15 ... 30 mm), różnią się jednak konstrukcją konstrukcyjną.

Wariant 1 (PCE-MWM 240-A)
: czujnik wspornika (długość 200 mm)

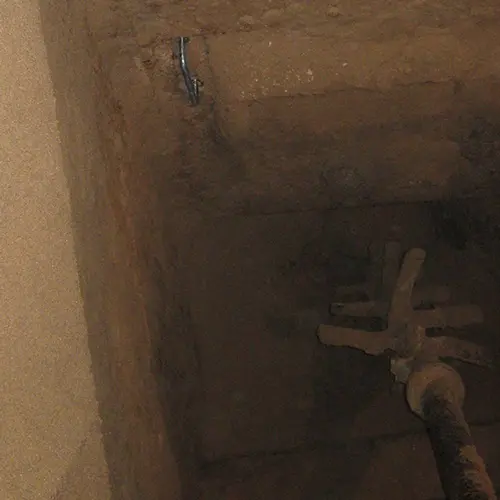

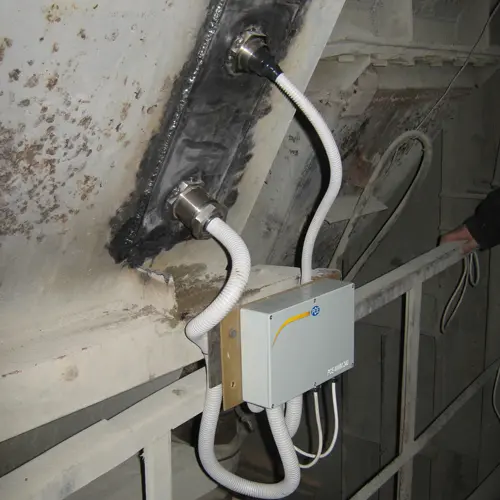

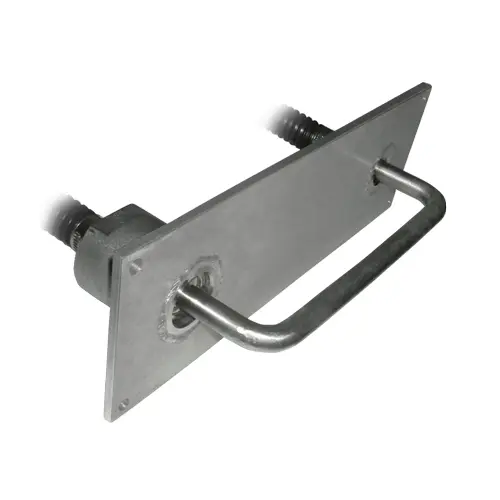

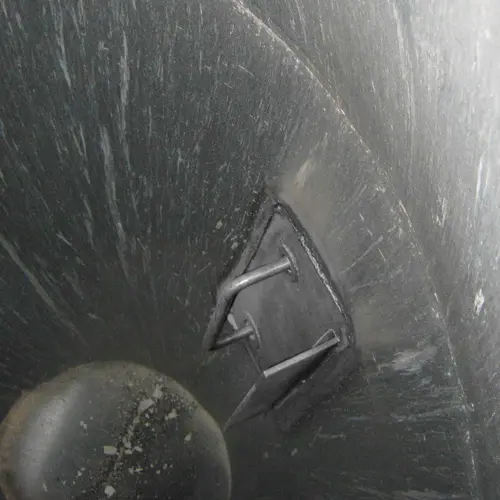

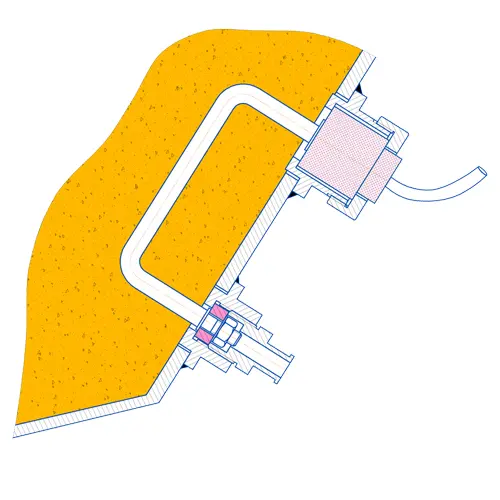

Czujnik wspornika (długość 200 mm) Jego kształt wspornika sprawia, że jest wyjątkowo odporny na uderzenia i ścieranie mechaniczne. Mocowany jest do ścian kontenerów i silosów za pomocą adapterów. Pomiar wilgotności za pomocą czujnika prętowego

Wariant 2 (PCE-MWM 240-B):
czujnik prętowy (długość 500 ... 1500 mm)
To staje się jak rozpórka łącząca przykręcona między dwiema ścianami pojemnika.

Oba typy czujników muszą być całkowicie pokryte materiałem sypkim (100 mm), aby zapewnić wysoką dokładność pomiaru. Z tego powodu czujnik prętowy jest często instalowany w lejach kroplowych. Na przykład w przypadku czujnika uchwytu dodatkowe płytki prowadzące zapewniają wystarczające pokrycie mierzonego materiału. Odpowiednia regulacja prędkości przenośnika taśmowego może być również wystarczająca, aby zawsze utrzymywać czujnik wilgoci w wystarczającym zasięgu. Jest to szczególnie ważne, aby gęstość mierzonego materiału była jak najbardziej jednorodna.


Specyfikacja

Zakres pomiarowy0 ... 100%
Dopuszczalny błąd maksymalny (bezwzględny )Δ= 0,02 +0,025 W
Zakres temperatury pracy-20 ... +145 °C
Tryb pracypraca ciągła
Częstość pomiaru1 s
Zasilanie24 VDC
Pobór prądu200 mA
Czas nagrzewania (uruchomienie)30 min
WyjściaRS485 (Modbus RTU ), 4-20 mA
[RS485: maks. długość kabla 1000 m; 4-20 mA: maks. długość 100 m (maks. długość do PLC)]
Wejścia2 x cyfrowe 24 VDC
Wymiary czujnika prętowego
L 500 ... 1000 mm, Ř 15 ... 30 mm
Wymiary uchwytu czujnikaL 200 mm, Ř 15 ... 30 mm
Wymiary (jednostka elektroniczna)255 х 170 x 60 mm
Klasa ochrony (czujnik)IP65
Klasa ochrony (układ elektroniczny)
masowy
czujnik prętowy2 ... x kg (każdy na długość)
czujnik prasowania3 kg
elektroniczny jednostka2 kg

Zakres dostawy

1 x rolnicze urządzenie pomiarowe PCE-MWM 240-A
1 x oprogramowanie konfiguracyjne
1 x instrukcja obsługi
2 x kabel połączeniowy 5 m
