Twardościomierz UCI / skale twardości HRC, HB i HV / NDT / opcjonalnie z sondą Leeba /
pomiaru wytrzymałości na rozciąganie Rm / dla materiałów o grubości od 1 mm

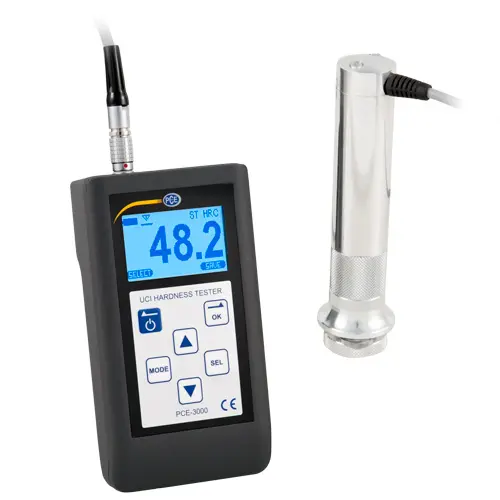

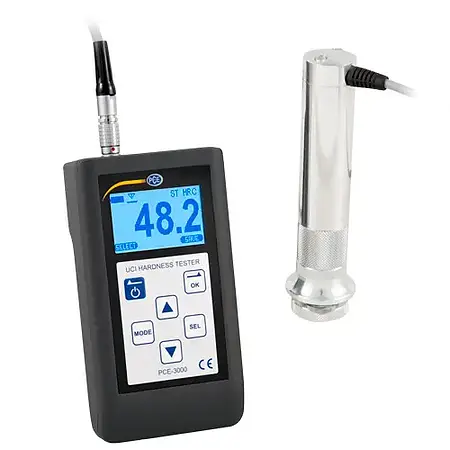

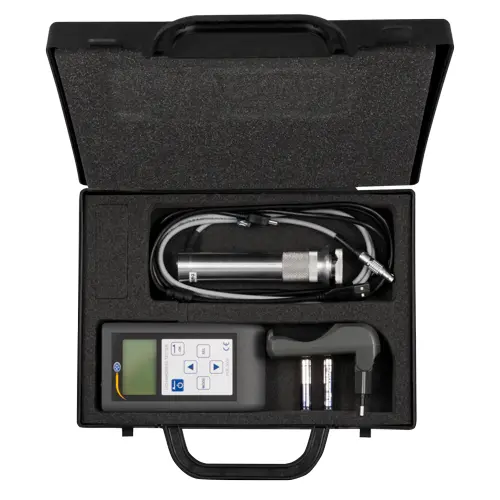

Twardościomierz UCI PCE-3000U znajdzie zastosowanie podczas badania skali twardości gotowych elementów konstrukcji nawet już po ich instalacji. Urządzenie jakim jest twardościomierz UCI oferuje szeroki zakres pomiarowy, łatwą obsługę, solidną konstrukcję i odporność na działania temperatury do -20 °C. Oprócz skali twardości: Rockwella, Brinella, Vickersa twardościomierz UCI może również dokonać pomiaru wytrzymałość na rozciąganie stali do 1740 MPa.

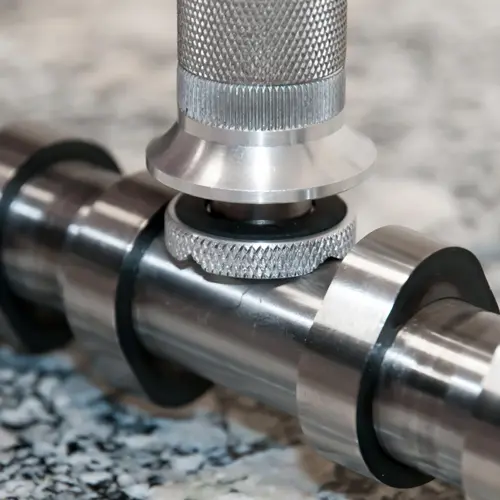

Metoda UCI, którą twardościomierz UCI wykonuje pomiar wykorzystuje sondę z wbudowanym prętem zakończonym diamentowym wgłębnikiem Vickersa. Docisk diamentu sondy do badanego materiału powoduje zmianę częstotliwości w stosunku do wartości bazowej, określanej dla właściwości badanego materiału. Dzięki zastosowaniu tej metody pomiaru twardościomierz UCI PCE-3000 wykonuje badania nieinwazyjnie, a wykonane pomiary możemy zaliczyć do pomiarów wykonanych metodą badań nieniszczących NDT. Twardościomierz UCI PCE-3000U może być zatem stosowany przy wykonywaniu pomiaru twardości np. elementów utwardzonej powierzchni powstałej w procesie azotowania lub hartowania indukcyjnego, elementów cienkościennych czy złącz spawnych.

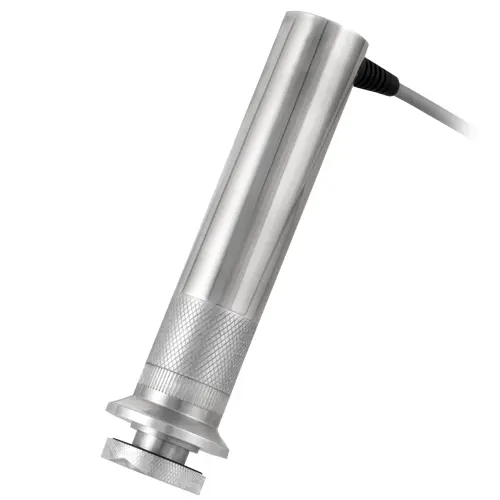

Twardościomierz UCI wyposażony jest standardowo w samodzielną sondę o sile nacisku 50N, dzięki której zakres kierunku pomiaru to 360°. Urządzenie może również zostać wyposażone w sondę wykorzystującą metodę odbicia Leeba.
UWAGA: Pomiar twardości UCI jest metodą porównawczą dlatego przed badaniem należy dokonać kalibracji twardościomierza ultradźwiękowego na materiale uwzgledniającym właściwości badanego materiału. Adiustacj fabryczna jest na Stal i Staliwo (ST).
- Zakres pomiarowy UCI: 230-940 HV
- Błąd maksymalny: ± 15 HV
- Metoda UCI (Ultrasonic Contact Impedance)
- Adiustacj fabryczna UCI na stal i staliwo
- Głowica UCI naciskowa 50 N
- Pomiar wytrzymałości na rozciąganie MPa
- Dla materiałów o grubości od 1 mm
- Badanie nieniszczące (NDT)
- Port mini USB (do transmisji danych)
- Program komputerowy do darmowego pobrania
| Metoda pomiaru | Metoda UCI (Ultrasonic Contact Impedance) |
| Zakres stosowania | dla materiałów metalowych |
| Liczba materiałów | 5 |
| Materiały do pomiaru metodą UCI | - Stal i Staliwo (ST) [Adiustacj fabryczna] - Brąz (bronze) - Stal narzędziowa (AST) [brak adiustacji] - Miedź (copper) - Stal nierdzewna (SST) [brak adiustacji] - Mosiądz (brass) - Żeliwo (CI) [brak adiustacji] - Odlew aluminiowy (C.ALUM) - Materiał użytkownika (U1) [brak adiustacji] - Stal (steel) |
| Materiały do pomiaru metodą Leeba (za dopłatę) | - Stal i Staliwo (ST) - Stal nierdzewna (Stainless steel) - Stal narzędziowa (AST) - Stal nierdzewna (SST) - Żeliwo (CI) - Stal narzędziowa (CWT. Steel) - Materiał użytkownika (U1) [brak adiustacji] - Żeliwo sferoidalne (GC. IRON) |
| Skale pomiarowe | HB - Brinella, HRC - Rockwella C, HV - Vickersa, U1 - Skala użytkownika Rm / MPa |
| Zakresy Pomiarowe metodą UCI | |
| - Stal i Staliwo (ST) | HB 90 ... 650 HRC 20 ... 70 HV 230 ... 940 Rm / MPa 370 ... 1740 |
| - Materiał użytkownika (U1) | [brak adiustacji] |
| Zakresy Pomiarowe metodą Leeba (za dopłatę) | |
| - Stal i Staliwo (ST) | HB 100 ... 450 HRC 20 ... 68 HV 240 ... 940 U1 [brak adiustacji] |
| - Stal nierdzewna (SST) | HB 115 ... 590 HRC 23 ... 56 HV 120 ... 690 U1 [brak adiustacji] |
| - Stal narzędziowa (AST) | HRC 23 ... 66 HV 100 ... 865 U1 [brak adiustacji] |
| - Żeliwo (SI) | HB 80 ... 280 U1 [brak adiustacji] |
| - Materiał użytkownika (U1) | [brak adiustacji] |
| Rozdzielczość pomiaru | 1 HB 0,1 HRC 1 HV 1 MPa |
| Błąd maksymalny pomiaru | ± 10 HB (UCI) ± 2 HRC (UCI) ± 15 HV (UCI) |
| Zgodne z normami (UCI) | ASTM A1038 (Portable Hardness Testing by UCI Method) DIN 50159 (Method for hardness testing by UCI Method for metallic materials) GB/T 34205 ( Metallic materials - Hardness testing UCI Method) |
| Zgodne z normami (Leeb) | ASTM A956 (Standard Test Method for Leeb Hardness Testing) ASTM E140 (Standard Hardness Conversion Tables for Metals) ISO 18265 (Specifies the principles of the conversion of hardness values) |
| Kierunek pomiaru | 360° |

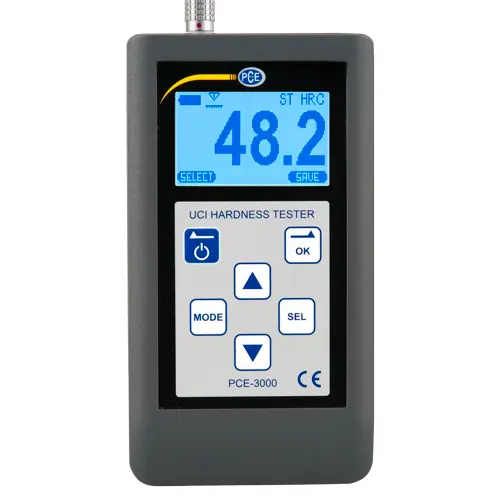

| Wyświetlacz | OLED |
| Obsługa menu | Angielski Francuski Hiszpański Portugalski Rosyjski |
| Pamięć wewnętrzna | 256 pomiarów |

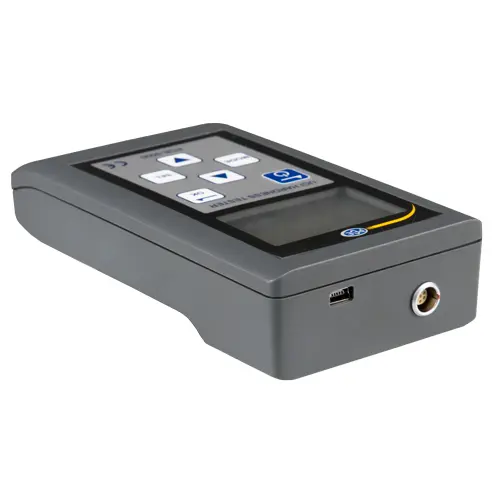

| Interfejs komunikacyjny | Port mini USB |

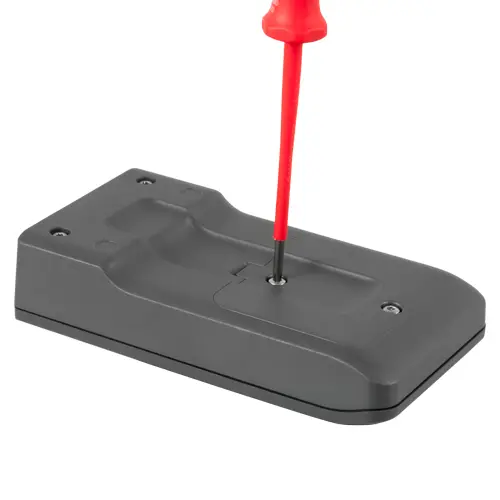

| Zasilanie | 2 x Akumulatory 1,5 V AA |
| Czas pracy | ok. 20 godzin |
| Automatyczne wyłączenie | po 1 ... 30 min. braku aktywności (możliwość wyłączenia) |
| Temperatura pracy | -20 °C ... +40 °C |
| Wilgotność | max 80 % RH |
| Wymiary | 122 x 65 x 33 mm |
| Waga | 200 g |

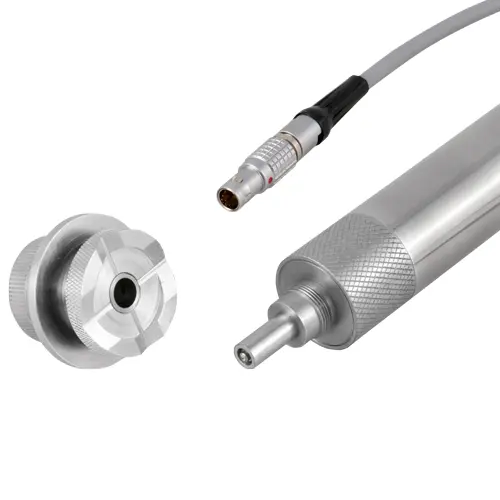

| Typ głowicy pomiarowej | UCI |
| Siła naciskowa | 50 N |
| Wgłębnik | Diamant Vickersa 136° |
| Max. Ra– chropowatość badanego materiału | 2,5 µm |
| Max. promień krzywizny powierzchni | 5 mm |
| Minimalna waga badanego materiału | 0,01 kg (Połączone) |
| Minimalna grubość badanego materiału | 1 mm (Połączone) |
| Wymiary | Ø 25 mm x 140 mm |
| Waga | 250 g |
| Długość kabla/przewodu | ok. 1,5 m |
| Typ głowicy pomiarowej | Leeb / Typ D (za dopłatę) |
| Siła uderzenia | 11 Nmm / mJ |
| Masa bijaczka | 5.5 g |
| Ciało uderzające | 3 mm | Węglik wolframu |
| Wymiary | Ø 20 mm x 147 mm |
| Waga | 75 g |
| Długość kabla/przewodu | ok. 1,5 m |
| Max. chropowatość powierzchni badanego materiału | |
| Rt– wysokość profilu badanego materiału | 10,0 µm |
| Ra– chropowatość badanego materiału | 2,5 µm |
| Minimalna waga badanego materiału | |
| Pomiar bezpośredni | 5 kg |
| Połączone | 0,01 kg |
| Minimalna grubość badanego materiału | |
| Pomiar bezpośredni | 25 mm |
| Połączone | 3 mm |
| Minimalna grubość warstwy hartowanej | ≥0,8 mm |
