Mierzy temperaturę i wilgotność / wyjście jako sygnał 4 ... 20 mA/kompaktowy
Interfejs Modbus RTU / montaż naścienny

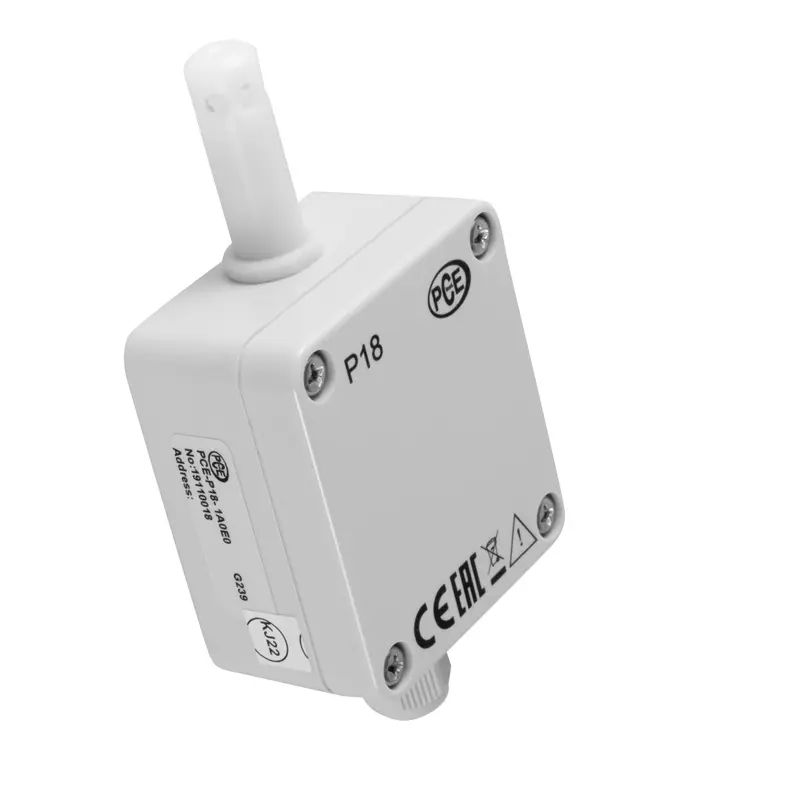

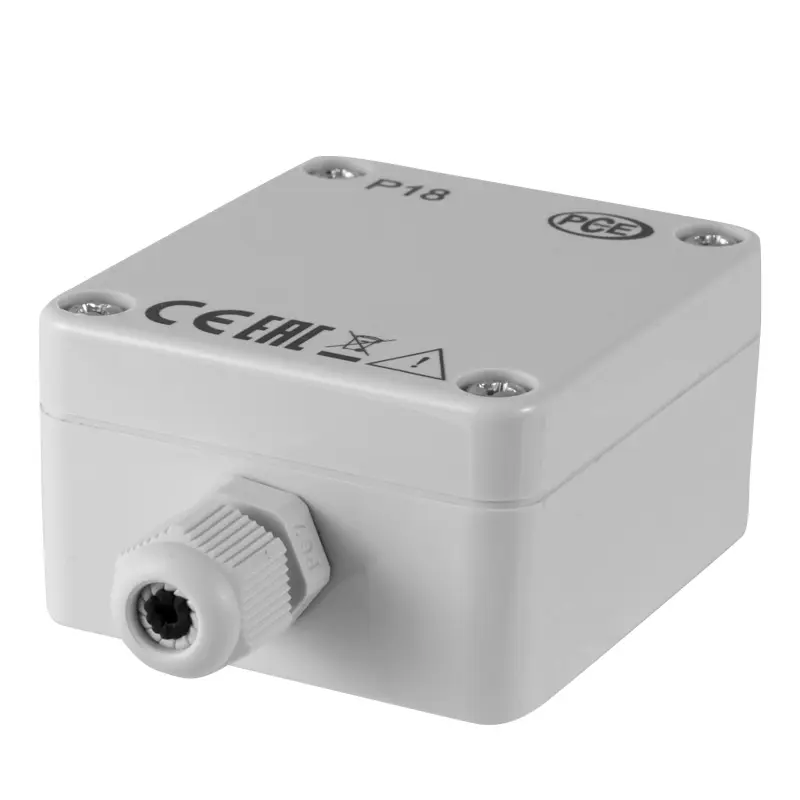

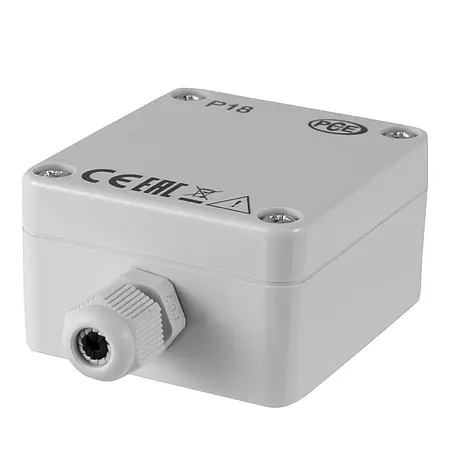

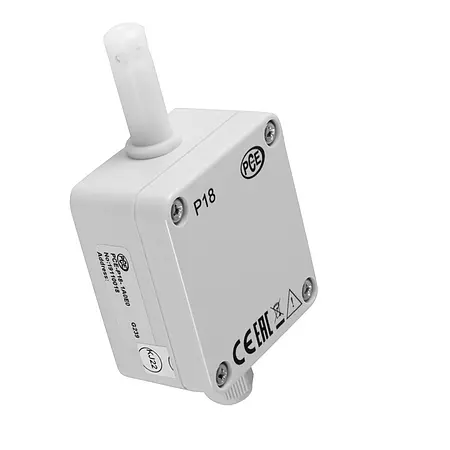

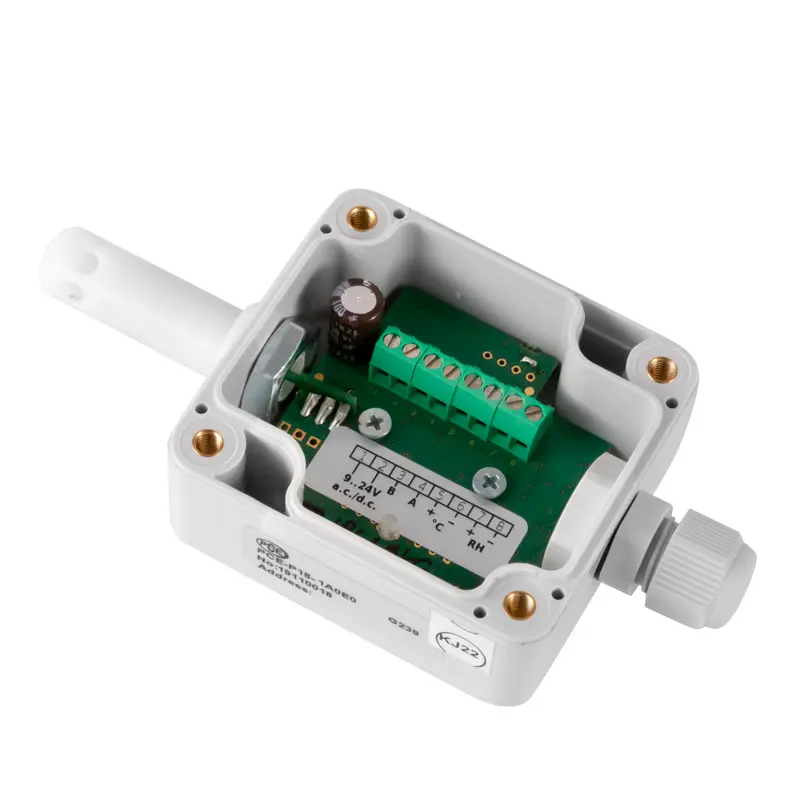

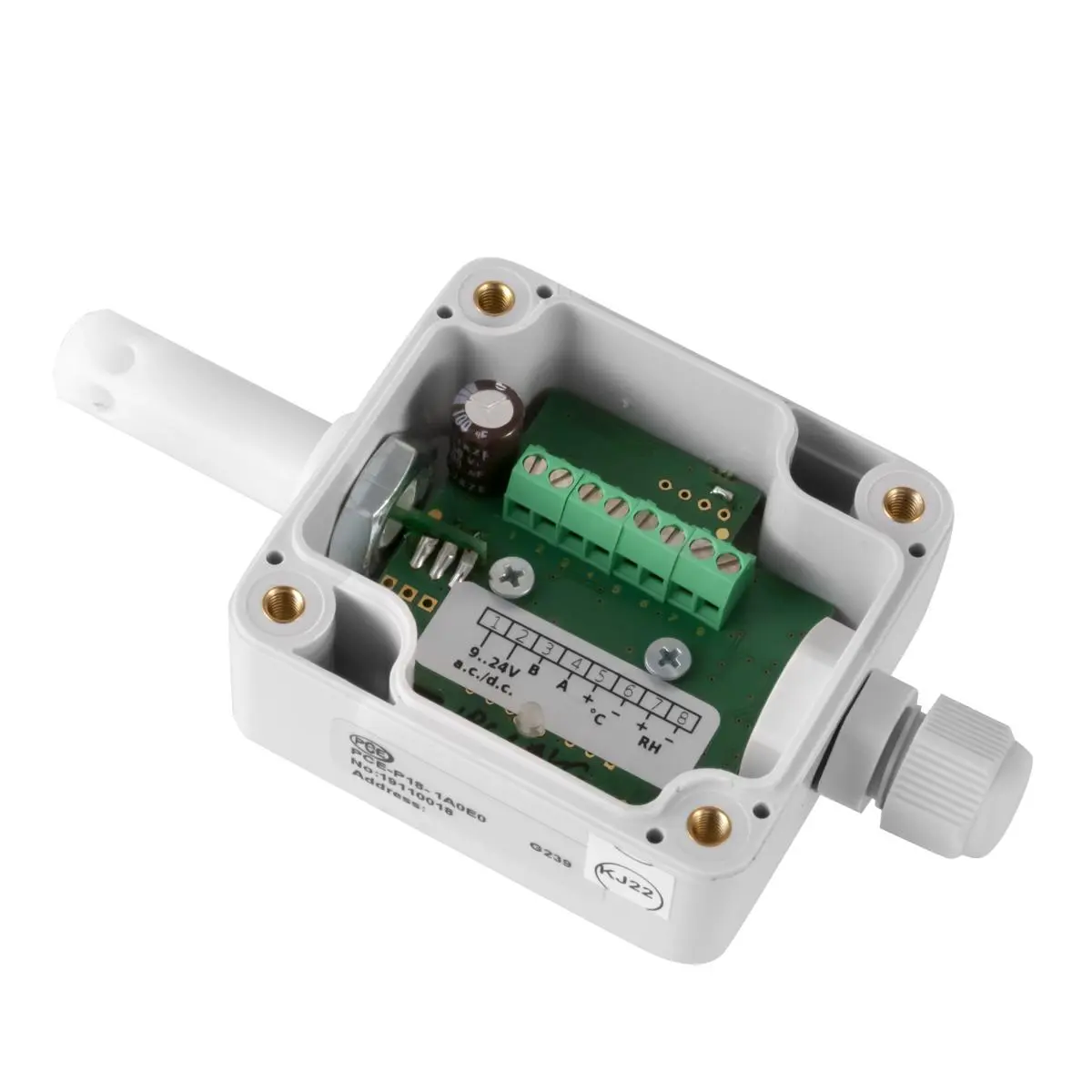

Czujnik wilgotności PCE-P18 jest stosowany w technologii HVAC do monitorowania wilgotności i temperatury. Mierzone wielkości wyprowadzane są przez czujnik wilgotności PC-P18 jako standardowy sygnał 4...20 mA. Wilgotność i temperatura powietrza są precyzyjnie określane w tym kompaktowym czujniku wilgotności za pomocą komponentu półprzewodnikowego. W celu uruchomienia czujnik wilgotności PCE-P18 jest zasilany prądem stałym. Mierzone wielkości są wyprowadzane linią dwuprzewodową. Wszystkie połączenia realizowane są za pomocą styków śrubowych w wodoodpornej obudowie IP 65. Oprócz wyprowadzenia sygnału pomiarowego jako sygnału 4...20 mA, mierzone wartości mogą być wyprowadzane przez interfejs RS485. Ta funkcja jest szczególnie przydatna, jeśli kilka punktów pomiarowych ma być połączonych ze sobą w nadzorze domowym.
| Wilgotność względna | |
| Zakres pomiarowy | 0 ... 9 % |
| Dokładność | ± 3 % |
| Wilgotność względna | |
| Zakres pomiarowy | 10 ... 90 % |
| Dokładność | ± 2 % |
| Wilgotność względna | |
| Zakres pomiarowy | 91 ... 100 % |
| Dokładność | ± 3 % |
| Temperatura | |
| Zakres pomiarowy | -20 ... +60 °C |
| Dokładność | ± 0,5 % zakresu pom. |
| Ogólne dane techniczne | |
| Wyjścia | 4 ... 20 mA |
| Typ wyświetlacza | Bez wyświetlacza |
| Interfejs | RS485 |
| Czas reakcji | 300 ms |
| Czas rozgrzewania | 15 min |
| Montaż | Montaż na ścianie |
| Komunikacja | Modbus RTU |
| Wydajność | 1,5 W |
| Format transmisji | 8N1, 8N2, 8O1 |
| Szybkość transmisji | 4.800 Bit/s, 9.600 Bit/s, 19.200 Bit/s, 38.400 Bit/s, 57.600 Bit/s |
| Histereza | 1 % r.F. |
| Wpływ temperatury | Wpływ temperatury na pomiar wilgotności: ±25% błędu podstawowego na każde 10 °C |
| Klasa ochrony urządzenia | IP65 |
| Zasilanie | 19 ... 30 V DC |
| Warunki pracy | -30 ... 85 °C , 0 ... 95 % RH |
| Warunki przechowywania | -30 ... 85 °C , 0 ... 95 % RH |
| Wymiary ( D x S x W ) | 118 x 35 x 58 mm |
| Masa | 125 g |
