Dostępne są różne stanowiska do testowania siły do przystosowania do siłomierza . Wewnętrzna pamięć danych oraz dołączone haczyki, przedłużki i końcówki dopełniają możliwości tego siłomierza. Podczas pomiaru sił zaufaj sprawdzonej jakości przemysłowej. Cechą szczególną siłomierza PCE-DFG N jest możliwość wymiany cel pomiarowych pomiędzy modelami. Wprowadzając czułość w mV/V, wszystkie cele pomiarowe mogą być używane z tylko jednym ręcznym urządzeniem. Aby później zagwarantować stałą dokładność pomiaru, zalecamy skalibrowanie nowego łańcucha pomiarowego składającego się z czujnika, okablowania i wyświetlacza.
Adapter przemieszczenia siły PCE-DFG FD 300 / z oprogramowaniem
PCE-DFG FD 300 to przydatne rozszerzenie stanowisko do badań materiałowych PCE-MTS 500 w połączeniu z przyrządem do pomiaru siły (np. PCE-DFG N 5K) Za pomocą tego rozszerzenia można tworzyć wykresy siły i przemieszczenia oraz krzywe. Dołączone oprogramowanie oferuje użytkownikowi zoptymalizowany interfejs do oceny wykresów i wykresów siły i przemieszczenia. W ten sposób można przeprowadzać testy materiałowe z siłą do 5000 N (500 kg). W celu przeprowadzenia pomiaru siły i przemieszczenia najpierw przeprowadza się próbę rozciągania. W tej próbie rozciągania próbka lub badany element jest mocowany na stole probierczym za pomocą zacisków. To stanowisko testowe generuje następnie siłę rozciągającą, która powoduje wydłużenie elementu lub próbki. Ze stale rosnącą siłą element jest obciążany, aż w końcu pęka. Różne fazy próby rozciągania (odkształcenie sprężyste, granica plastyczności, odkształcenie plastyczne, wytrzymałość na rozciąganie, wydłużenie przy zerwaniu) można łatwo zidentyfikować za pomocą wykresu siła-przemieszczenie. Aby móc wypowiedzieć się na temat wytrzymałości i jakości badanego materiału, wykres siła-przemieszczenie daje już pierwsze wskazówki. Aby uzyskać precyzyjne stwierdzenia, wykres siła-przemieszczenie musi zostać znormalizowany, ponieważ początkowo zależy od geometrii. Mówiąc prościej, gruba próbka ma tendencję do rozdzierania się później niż cienka próbka, ale zasadniczo nie pozwala to na stwierdzenie jakości materiału. Wykres siła-przemieszczenie musi być zatem znormalizowany na polu przekroju poprzecznego próbki, co ostatecznie zamienia wykres siła-przemieszczenie w diagram naprężenie-odkształcenie. Za pomocą diagramu naprężenie-odkształcenie można sformułować inne stwierdzenia niż za pomocą diagramu siła-przemieszczenie. Zestaw do kupienia tutaj, składający się ze stanowiska probierczego, siłomierza, przyrządu do pomiaru długości i oprogramowania, umożliwia tworzenie wykresu siła-przemieszczenie, a nie wykresu naprężenie-odkształcenie.
| Obszar sił | maks. 5000 N |
| Podróż | maks. 300 mm |
| Prędkość posuwu | 30 mm/min ... 230 mm/min |
| Stół testowy | Ř 160 mm |
| Szerokość próbki | maks. 200 mm |
| Kolumny prowadzące | Ř 32 mm |
| Wymiary | 1020 x 400 x 250 mm |
| Waga | ok. 60 kg |
| przetwornik siły PCE-DFG N 5K | |
| Zakres pomiarowy | 0 ... 5000 N / 500 kg |
| Rozdzielczość | 1 N |
| Dokładność | ±0,1% zakresu |
| Jednostki | N, kg, lb, KPa |
| Wyświetlacz | 2.8" Wyświetlacz graficzny TFT |
| Tryby alarmu | wewnątrz, na zewnątrz, pęknięcie, Wyłączenie |
| Częstotliwość próbkowania | 6 ... 1600 Hz n |
| Pamięć | 100 pomiarów |
| Zasilacz | Akumulator NiMh, 6 V / 1600 mAh |
| Czas pracy baterii | ok. 10 godzin |
| Zasilacz / ładowarka | 12 V / 1 A |
| Wyjścia | Interfejs: USB Wyjście przełączające: 12 V / 50 mA |
| Klasa ochrony | IP 54 |
| Warunki pracy i przechowywania | -10 ... 50 °C 5 ... 95 % wilgotności względnej bez kondensacji |
| Gwint montażowy celi pomiarowej | 2500 ... 10000 N |
| do 1000 N | M10 |
| 2500 ... 10000 N | M12 |
| Wymiary | 200 x 97 x 42 mm |
| Waga | 540 g |

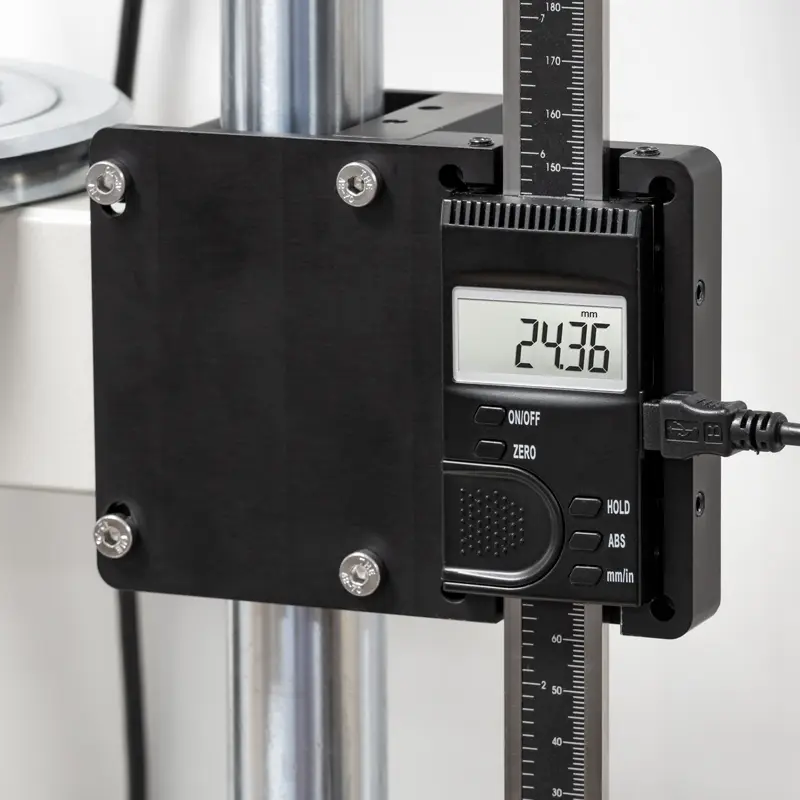

| Miernik długości PCE-DFG FD 300 | |
| Zakres pomiarowy | -150 … 150 mm |
| Rozdzielczość | 0,01 mm |
| Dokładność | ±0,03 mm |
| Warunki pracy n | Temperatura: 0 … +50 °C |
| Warunki przechowywania | Temperatura: -20 … +65 °C |
| wilgotność: 10 … 95 % rw. F., bez kondensacji | |
| Waga | 360 g |
| Zasilacz | 3VCR 2032 |
| Wymiary | 394x40x10 mm (wys. x szer. x gł.) |

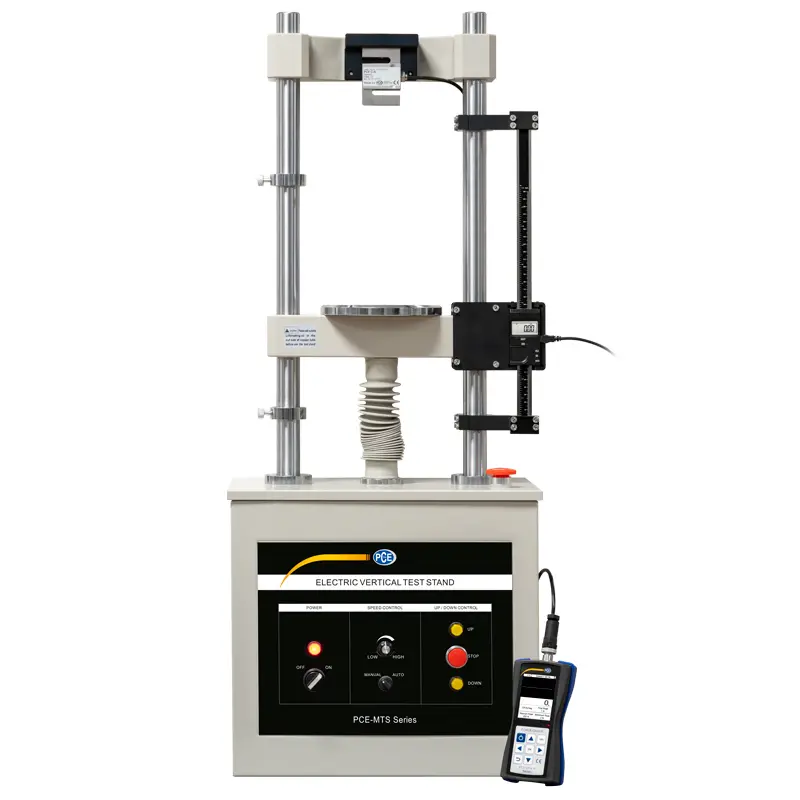

1 x zmotoryzowany stół probierczy do pomiarów siły i przemieszczenia PCE-MTS500-DFG N 5K FD 300 KIT
1 x siłomierz (do pomiaru siły)
1 x przyrząd do pomiaru długości (do pomiaru przemieszczenia)
1 x wspornik (składający się z 11 elementów)
1 x zestaw montażowy (składający się z 24 śrub i 2 wkrętów dociskowych)
1 x system pomiarowy
1 x kabel danych
1 x pamięć USB z oprogramowaniem PCE-DFG FD (urządzenie do pomiaru długości)
1 x czujnik tensometryczny
2 x śruby oczkowe
1 x kabel USB
1 x oprogramowanie komputerowe urządzenie pomiarowe)
2 x instrukcja obsługi
