Numer zamówienia: PCE-TDS 200 SL

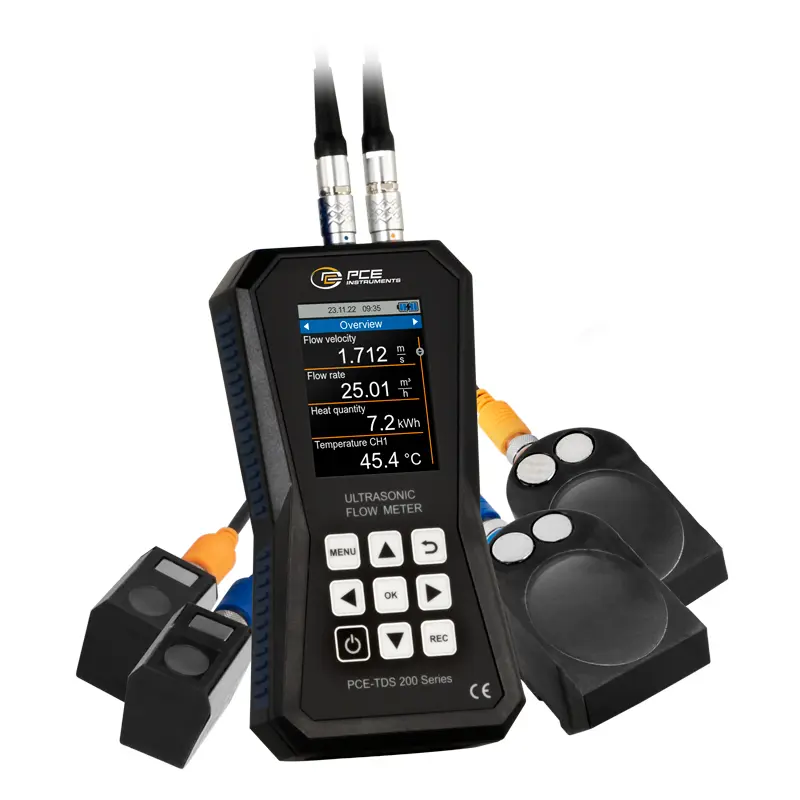

Przepływomierz ultradźwiękowy PCE-TDS 200 SL

10.092,00 zł
12.413,16 zł
:
4250348731470
PCE-TDS 200 SL
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 10 - 14 dni

Opis

Przepływomierz ultradźwiękowy TDS 200 SL / 2 x czujniki do Ø rur 20 … 108 mm (S) oraz Ø rur 315 … 6000 mm (L) /
Wyświetlacz graficzny / Menu w języku polskim / Zakres pomiarowy ± 32 m/s / Powtarzalność ± 0,5 %

Przepływomierz ultradźwiękowy z serii PCE-TDS 200 to urządzenie pomiarowe zaprojektowane i wyprodukowane w Niemczech przez firmę PCE Instruments. Tworząc przepływomierz ultradźwiękowy nasz zespół opierał się przede wszystkim na praktycznych informacjach, które zebraliśmy w trakcie współpracy z naszymi klientami oraz podczas badania rynku. Zakres pomiarowy urządzenia to ± 32 m/s, powtarzalność wynosi ± 0,5 % mierzonej wartości, a rozdzielczość miernika jakim jest przepływomierz ultradźwiękowy to 0,001 m/s. Podczas użytkowania miernika typu przepływomierz ultradźwiękowy szczególnie uciążliwy i czasochłonny jest montaż czujników. Przepływomierz ultradźwiękowy PCE-TDS 200 oferuje pomoc w montażu czujników polegającą na graficznym przedstawieniu jakości przekazywania sygnału pomiędzy czujnikami. Dzięki tej funkcji przepływomierz ultradźwiękowy TDS-200 to szczególnie proste w użyciu i precyzyjne urządzenie. Kolorowy, graficzny wyświetlacz w jaki wyposażony jest przepływomierz ultradźwiękowy ma rozmiar 2,8 " dzięki czemu dane pomiarowe są łatwe do odczytania. Obsługę ułatwia także menu w języku polskim. Opcjonalnie zakupiony przez Państwa przepływomierz ultradźwiękowy może być wyposażony w certyfikat kalibracji ISO lub PCA.

Przepływomierz ultradźwiękowy wyświetla mierzone wartości w szerokim zakresie jednostek, a zmierzone wartości pomiarowe możemy zapisać za pomocą funkcji rejestratora danych w pamięci wewnetrznej urządzenia (jednoczesnie można zapisać min. 10 mln. punktów pomiarowych). W przypadku urządzenia typu przepływomierz ultradźwiękowy serii TDS-200 można ustawić warunki startu i zatrzymania oraz interwał zapisywania w zakresie od 1 s do 12 h. Punkt pomiaru miernika typu przepływomierz ultradźwiękowy zawiera jednocześnie wszystkie zmierzone wartości. W celu przeprowadzenia prawidłowego i miarodajnego pomiaru niezbędne jest użycie żelu kontaktowego, który umożliwia przepływ sygnału ultradźwiękowego.
Opcjonalne oprogramowanie PCE-TDS 200 SW pozwala na wyświetlanie graficzne i tabelaryczne zmierzonych wartości, co znacznie ułatwia analizę danych pomiarowych. Zmierzone wartości można równierz dzięki oprogramowaniu przesłać w formacie pliku csv lub alternatywnie utworzyć raport w formacie PDF. Oprogramowanie umożliwia także podgląd na żywo pomiarów wykonywanych urządzeniem typu przepływomierz ultradźwiękowy.

Przepływomierz ultradźwiękowy serii TDS-200 znajduje zastosowanie również podczas kontroli instalacji np. grzewczych. Jest to możliwe dzięki dodatkowym czujnikom temperatury TF-RA 330. Temperatura mierzona jest na wlocie i wylocie. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz ultradźwiękowy może określić ilość ciepła. W razie potrzeby może również jednocześnie obliczać i wyświetlać koszty przypadające na jednostkę ilości ciepła podczas pomiaru.

CZUJNIK PCE-TDS 200 S
Para czujników do rur o średnicach Ø 20 ... 108 mm nadaje się do pomiaru w rurach szczególnie małych. Czujniki mają wymiary 45 x 30 x 30 mm i odporność na temperaturę -30 ... 160 °C. Dzięki magnesom na spodzie czujniki można montować na metalach żelaznych. Dodatkowo czujnik urządzenia typu przepływomierz ultradźwiękowy można podłączyć do rury za pomocą rozpinanych opasek.

CZUJNIK PCE-TDS 200 L
Para czujników do rur o średnicach Ø 315 ... 6000 mm. Ta para czujników nadaje się zatem do szczególnie dużych rur. Czujniki miernika typu przepływomierz ultradźwiękowy można dodatkowo przymocować do rury za pomocą rozpinanych opasek. Dzięki wbudowanym magnesom czujniki można przymocować do rur z metali żelaznych. Czujniki mają wymiary 91 x 52 x 44 mm.


Najważniejsze cechy


- Zestaw czujników Ø rur 20 … 108 mm (czujnik S) Ø rur 315 … 6000 mm (czujnik L)
- Zakres pomiarowy ± 32 m/s
- Interfejs USB - C do przesyłania danych
- Opcjonalne oprogramowanie do analizy mierzonych wartości
- Powtarzalność ± 0,5 % mierzonej wartości
- Rozdzielczość 0,001 m/s
- Indywidualnie ustawiane progi alarmowe
- Pamięć wewnętrzna min. 10 mln punktów pomiarowych
- Opcjonalny certyfikat kalibracji ISO lub PCA

Specyfikacja

Pomiar przepływu
Parametry pomiaru Prędkość przepływu, natężenie przepływu, objętość
Jednostka (wielkości rury) mm, in
Jednostka (prędkosć przepływu) m/s, ft/s
Jednostka (natężenia przepływu) m³, l, gal, igl, mgl, cf, bal, ib, ob
Jednostka (objętość) m³, l, gal, igl, mgl, cf, bal, ib, ob
Jednostka czasu sekundowy, minutowy, godzinowy, dzienny
Zakres pomiarowy ± 32 m/s
Rozdzielczość 0,001 m/s
Dokładność DN ≥ 50 mm: ± 1,5 % fs dla prędkości > 0,3 m/s
DN < 50 mm: ± 3,5 % fs dla prędkości > 0,3 m/s
CZUJNIK PCE-TDS 200 S 1 para
Średnica rury 20 … 108 mm
Odporność na temp. - 30 ... 160 °C
Dokładność ± 1,5 %
Wymiary 45 x 30 x 30 mm
CZUJNIK PCE-TDS 200 L 1 para
Średnica rury 315 … 6000 mm
Odporność na temp. - 30 ... 160 °C
Dokładność ± 1,5 %
Wymiary 91 x 52 x 44 mm
Metoda pomiaru Z, V, N, W
Typ cieczy (max. zawartość ciał stałych < 5 %) - benzyna
- diesel
- etanol
- metanol
- olej
- ropa naftowa
- słona woda
- woda
- określony przez użytkownika
Materiał, z którego wykonana jest rura - akryl
- aluminium
- cynk
- mosiądz
- nikiel
- nylon
- polichlorek winylu
- polietylen
- polipropylen
- stal
- tytan
- żelazo
- żeliwo
- określony przez użytkownika
Wew. pokrycie rury - bez pokrycia
- guma
- polietylen PE
- polipropylen PP
- politetrafluoroetylen PTFE
- poliuretan PU
- styropian
- zaprawa
- żywica
- określone prze użytkownika
Wyświetlacz Kolorowy, graficzny
Jednostki miar Metryczne / Imperialne
Język menu polski, niemiecki, angielski, francuski, hiszpański
rosyjski, holenderski, portugalski, duński, japoński
włoski, turecki, chiński
Pamięć wewnętrzna min.10 mln. punktów pomiarowych
Oprogramowanie komputerowe Opcjonalnie PCE-TDS 200 SW
Interfejs USB - C
Klasa ochrony IP52
Zasilanie Wew.akumulator LiPo (3,7 V, 2500 mAh)
Zew. USB 5 V DC, 500 mA
Czas pracy baterii > 8 godzin pracy ciągłej
Temperatura pracy -20 … + 65 °C
Wilgotność 10 ... 95 % F (bez kondensacji)
Wymiary 165 x 85 x 32 mm
Waga 255 g

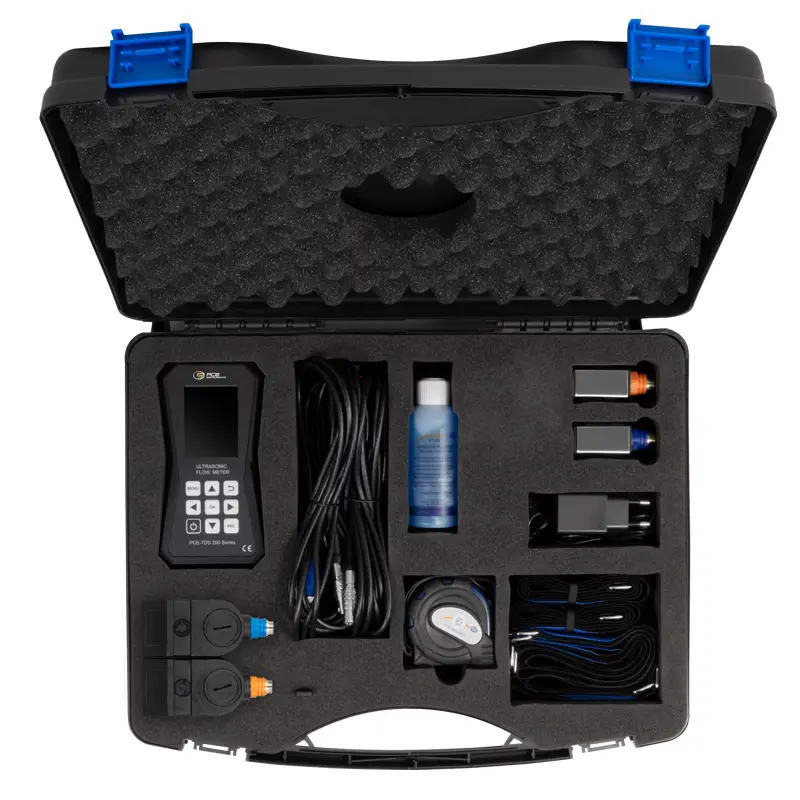

Zakres dostawy


1 x Przepływomierz ultradźwiękowy PCE-TDS 200 SL
1 x Czujniki przepływu PCE-TDS 200 S SENSOR (para)
1 x Czujniki przepływu PCE-TDS 200 L SENSOR (para)
1 x Kabel przyłączeniowy 2 x 5 m
2 x Rozpinana opaska
1 x Zasilacz
1 x Kabel USB-C
1 x Ultradźwiękowy żel kontaktowy
1 x Taśma miernicza PCE
1 x Walizka transportowa
1 x Instrukcja obsługi
Opcjonalnie fabryczny certyfikat kalibracji
