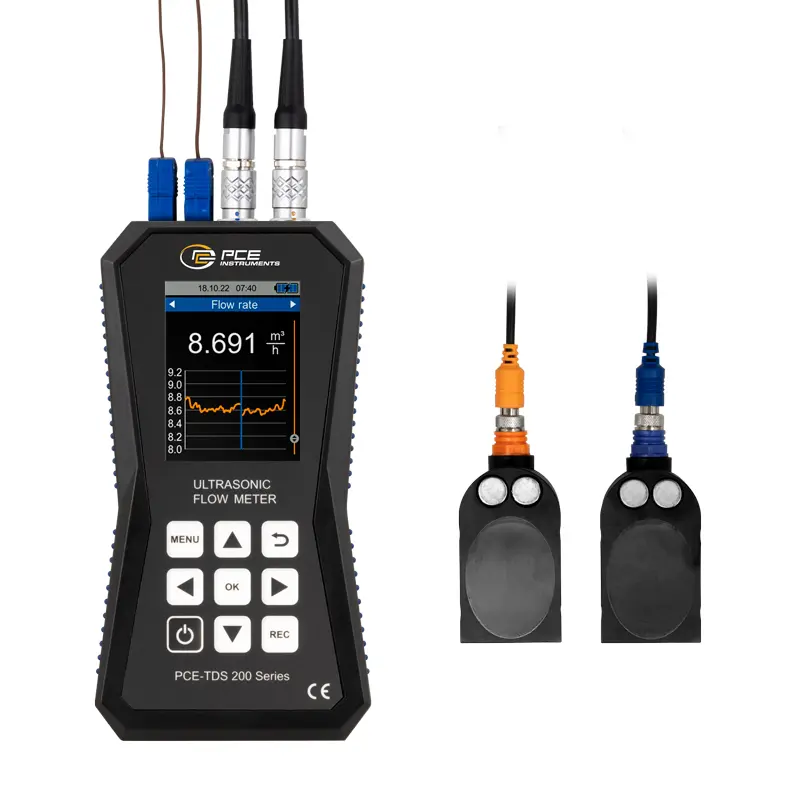

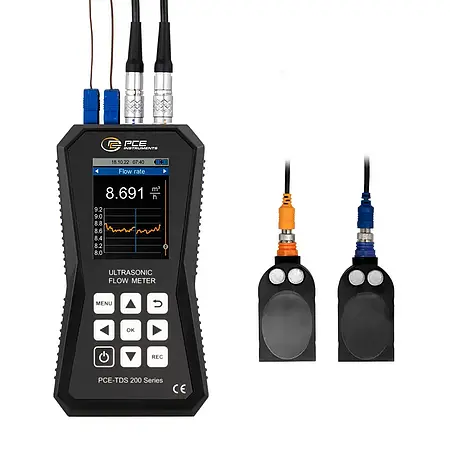

Przepływomierz ultradźwiękowy TDS 200+ L-ICA / Funkcja ciepłomierza / 1 x para czujników do rur o Ø 315 … 6000 mm /

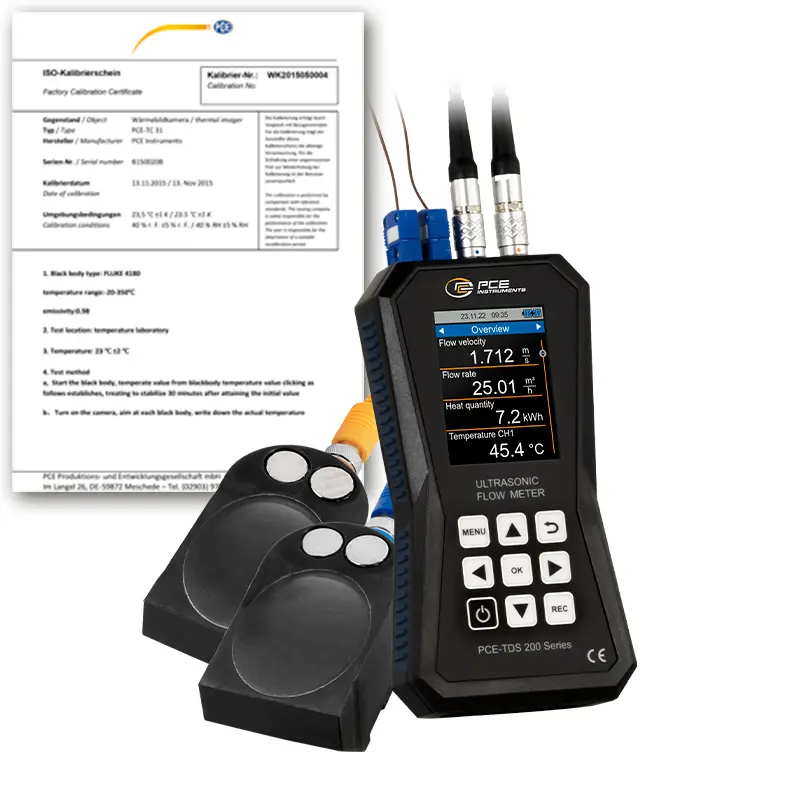

Dwa czujniki temperatury TF-RA 330 / Wyświetlacz graficzny / Menu w języku polskim / Zakres pomiarowy ± 32 m/s / Powtarzalność ± 0,5 % / Certyfikat kalibracji ISO

Przepływomierz ultradźwiękowy z serii PCE-TDS 200 to urządzenie pomiarowe zaprojektowane i wyprodukowane w Niemczech przez firmę PCE Instruments. Tworząc przepływomierz ultradźwiękowy nasz zespół opierał się przede wszystkim na praktycznych informacjach, które zebraliśmy w trakcie współpracy z naszymi klientami oraz podczas badania rynku. Zakres pomiarowy urządzenia to ± 32 m/s, powtarzalność wynosi ± 0,5 % mierzonej wartości, a rozdzielczość miernika jakim jest przepływomierz ultradźwiękowy to 0,001 m/s. Podczas użytkowania miernika typu przepływomierz ultradźwiękowy szczególnie uciążliwy i czasochłonny jest montaż czujników. Przepływomierz ultradźwiękowy PCE-TDS 200 oferuje pomoc w montażu czujników polegającą na graficznym przedstawieniu jakości przekazywania sygnału pomiędzy czujnikami. Dzięki tej funkcji przepływomierz ultradźwiękowy TDS-200 to szczególnie proste w użyciu i precyzyjne urządzenie. Kolorowy, graficzny wyświetlacz w jaki wyposażony jest przepływomierz ultradźwiękowy ma rozmiar 2,8 " dzięki czemu dane pomiarowe są łatwe do odczytania. Obsługę ułatwia także menu w języku polskim.

Przepływomierz ultradźwiękowy wyświetla mierzone wartości w szerokim zakresie jednostek, a zmierzone wartości pomiarowe możemy zapisać za pomocą funkcji rejestratora danych w pamięci wewnetrznej urządzenia (jednoczesnie można zapisać min. 10 mln. punktów pomiarowych). W przypadku urządzenia typu przepływomierz ultradźwiękowy serii TDS-200 można ustawić warunki startu i zatrzymania oraz interwał zapisywania w zakresie od 1 s do 12 h. Punkt pomiaru miernika typu przepływomierz ultradźwiękowy zawiera jednocześnie wszystkie zmierzone wartości. W celu przeprowadzenia prawidłowego i miarodajnego pomiaru niezbędne jest użycie żelu kontaktowego, który umożliwia przepływ sygnału ultradźwiękowego.
Opcjonalne oprogramowanie PCE-TDS 200 SW pozwala na wyświetlanie graficzne i tabelaryczne zmierzonych wartości, co znacznie ułatwia analizę danych pomiarowych. Zmierzone wartości można równierz dzięki oprogramowaniu przesłać w formacie pliku csv lub alternatywnie utworzyć raport w formacie PDF. Oprogramowanie umożliwia także podgląd na żywo pomiarów wykonywanych urządzeniem typu przepływomierz ultradźwiękowy.

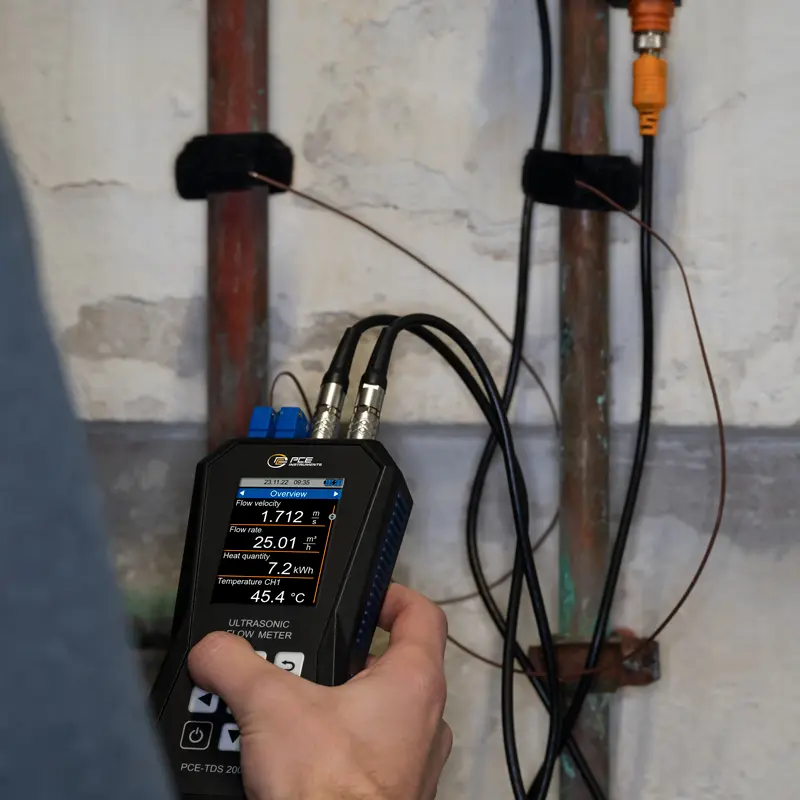

Przepływomierz ultradźwiękowy serii TDS-200 znajduje zastosowanie również podczas kontroli instalacji np. grzewczych. Jest to możliwe dzięki dodatkowym czujnikom temperatury TF-RA 330. Temperatura mierzona jest na wlocie i wylocie. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz ultradźwiękowy może określić ilość ciepła. W razie potrzeby może również jednocześnie obliczać i wyświetlać koszty przypadające na jednostkę ilości ciepła podczas pomiaru.

CZUJNIK PCE-TDS 200 L

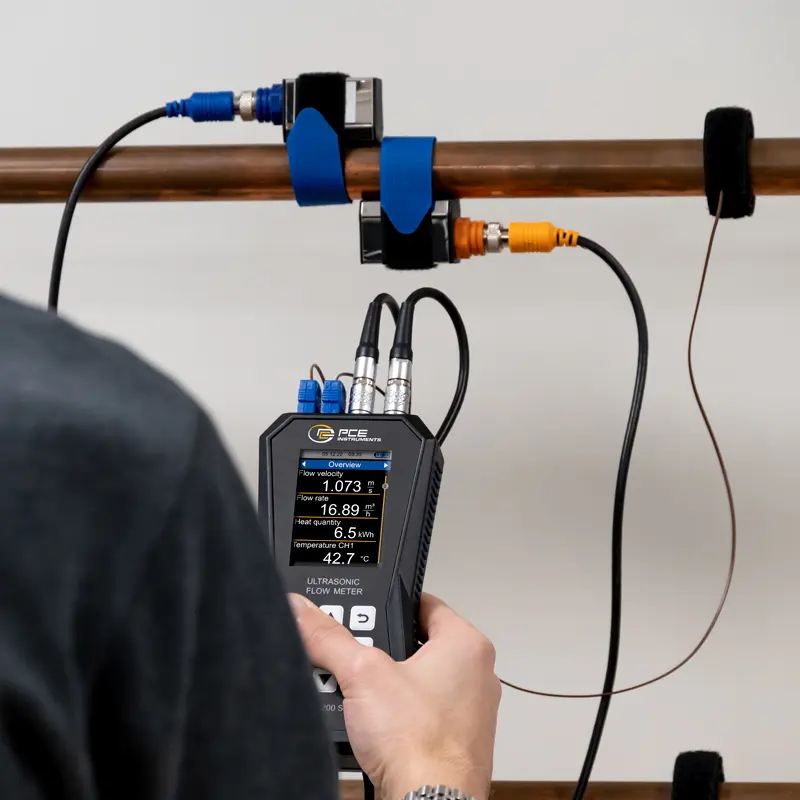

Para czujników do rur o średnicach Ø 315 ... 6000 mm nadaje się do pomiaru w szczególnie dużych rurach. Czujniki mają wymiary 91 x 52 x 44 mm i odporność na temperaturę -30 ... 160 °C. Dzięki magnesom umieszczonym na spodniej stronie czujnika można go łatwo montować na metalach żelaznych. Dodatkowo czujniki urządzenia typu przepływomierz ultradźwiękowy można podłączyć do rury za pomocą rozpinanych opasek.
