  5. Rejestrator danych o wibracjach PCE-VT 3900S-ICA wraz z certyfikatem kalibracji ISO
Numer zamówienia: PCE-VT 3900S-ICA

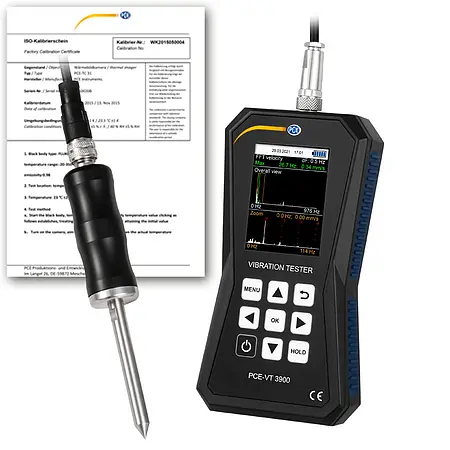

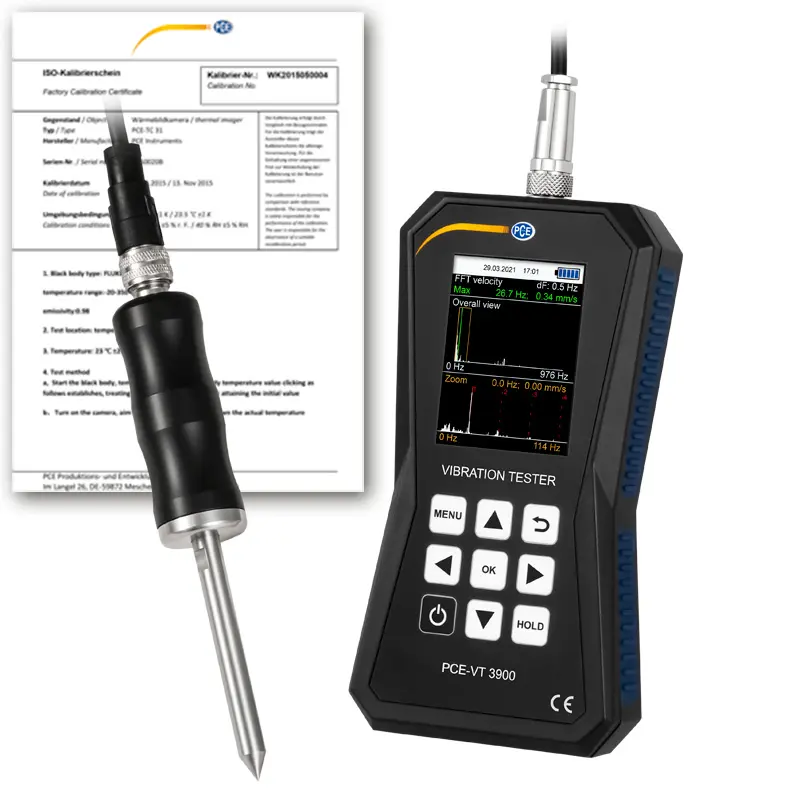

Rejestrator danych o wibracjach PCE-VT 3900S-ICA wraz z certyfikatem kalibracji ISO

6.565,00 zł
8.074,95 zł
:
4250348727374
PCE-VT 3900S-ICA
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 5-7 dni

Opis


Miernik drgań FFT z pamięcią wewnętrzną / pomiar trasy /
akumulator / oprogramowanie do oceny przechowywanych danych /
Zakres pomiarowy do 399,9 m/s² / interfejs PC / opcjonalnie z certyfikatem kalibracji ISO

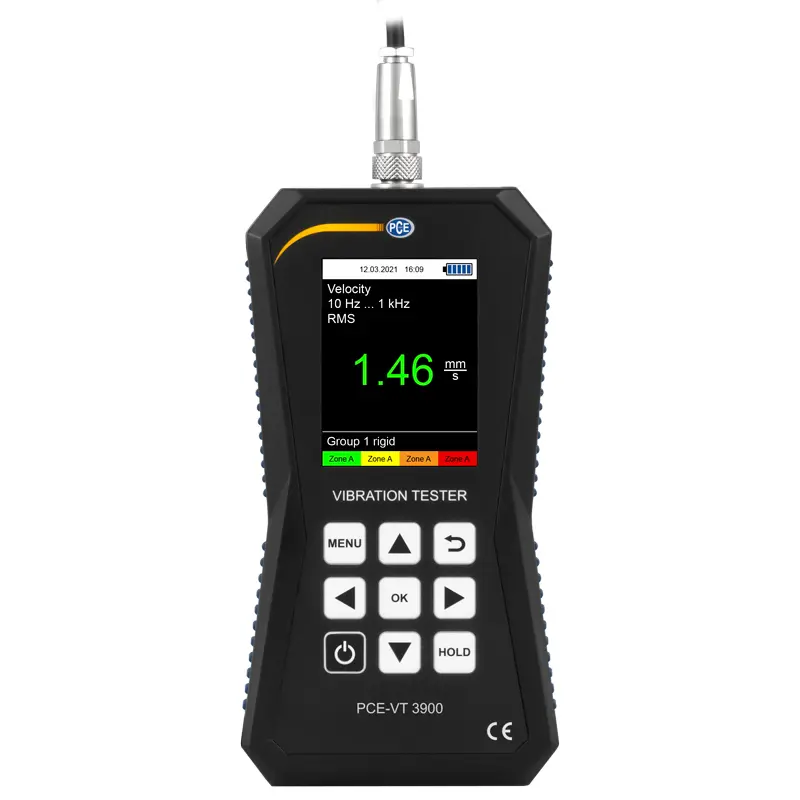

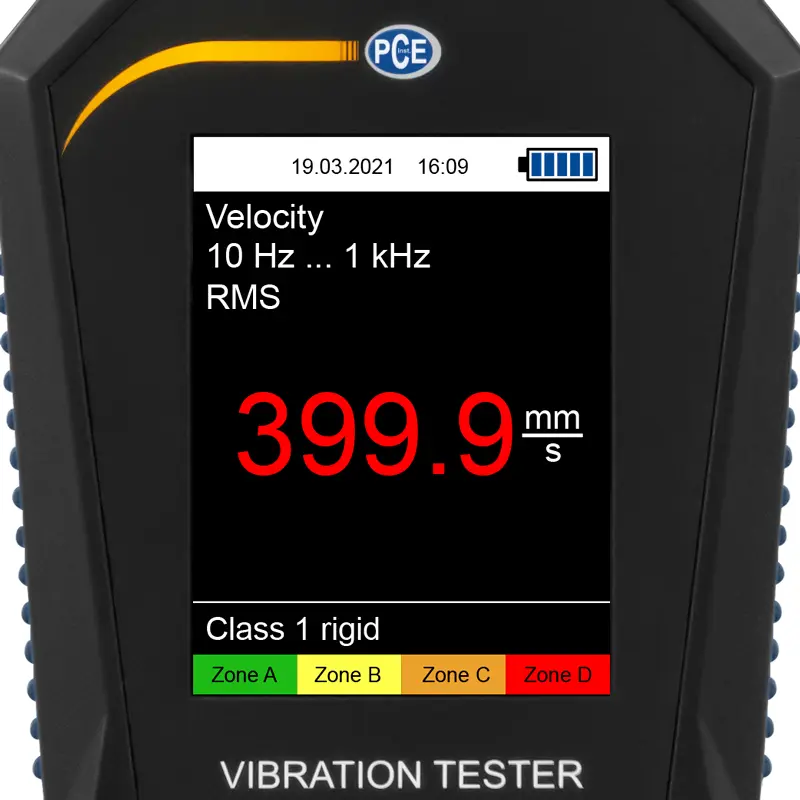

Miernik drgań FFT jest idealnym narzędziem pomiarowym do szybkiego i precyzyjnego sprawdzania wibrujących części, maszyn i także Inwestycje. Ten miernik drgań FFT wykorzystuje zewnętrzny czujnik drgań do określenia przemieszczenia drgań (zakres pomiarowy 0,000 ... 3,9 mm), prędkości drgań (zakres pomiarowy 0,00 ... 399,9 mm/s) oraz przyspieszenia drgań (zakres pomiarowy 0,0 .. 399,9 m/s²). W mierniku drgań FFT dostępne są różne parametry pomiarowe, takie jak RMS, wartość szczytowa, wartość międzyszczytowa i współczynnik szczytu. Miernik drgań FFT jest wyposażony w tryb, który umożliwia automatyczną ocenę pomiaru zgodnie z wartościami granicznymi normy ISO 10816-3. Miernik drgań analizuje zmierzone wartości i pokazuje odpowiednią ocenę dobrą/złą na wyświetlaczu. Wbudowana bateria w mierniku drgań FFT ma pojemność 2500 mAh i może być ładowana bezpośrednio przez wbudowany interfejs micro-USB.

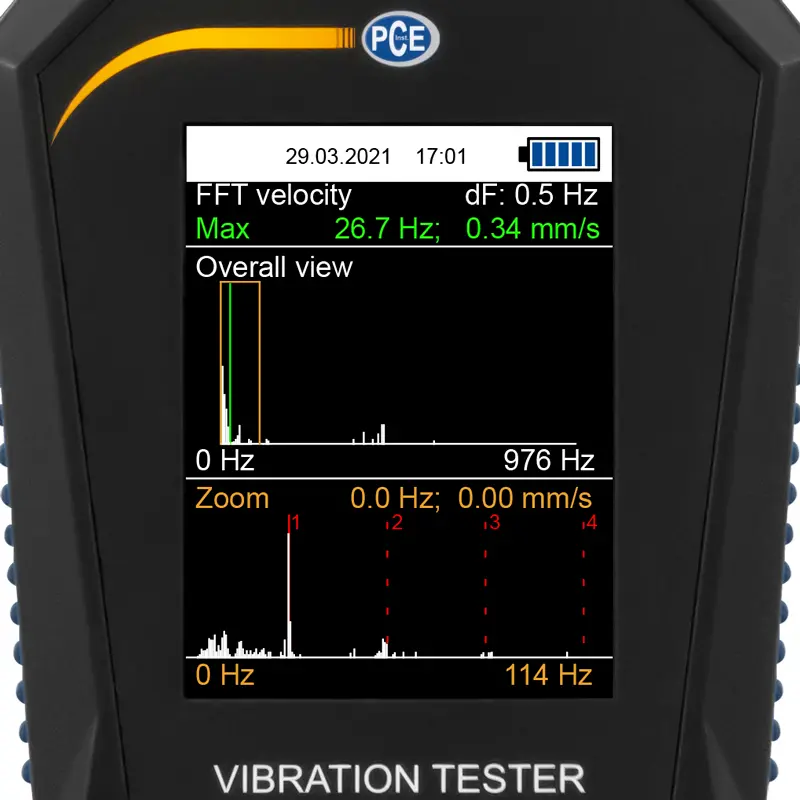

Oprócz normalnego trybu pomiaru, miernik drgań posiada tryb FFT. W trybie FFT obliczane i wyświetlane jest widmo częstotliwości dla zmierzonej prędkości drgań lub przyspieszenia drgań. Obliczone linie FFT są wyświetlane graficznie w widoku ogólnym dla całego pasma częstotliwości i równolegle w widoku powiększenia, aby wyświetlić poszczególne linie.

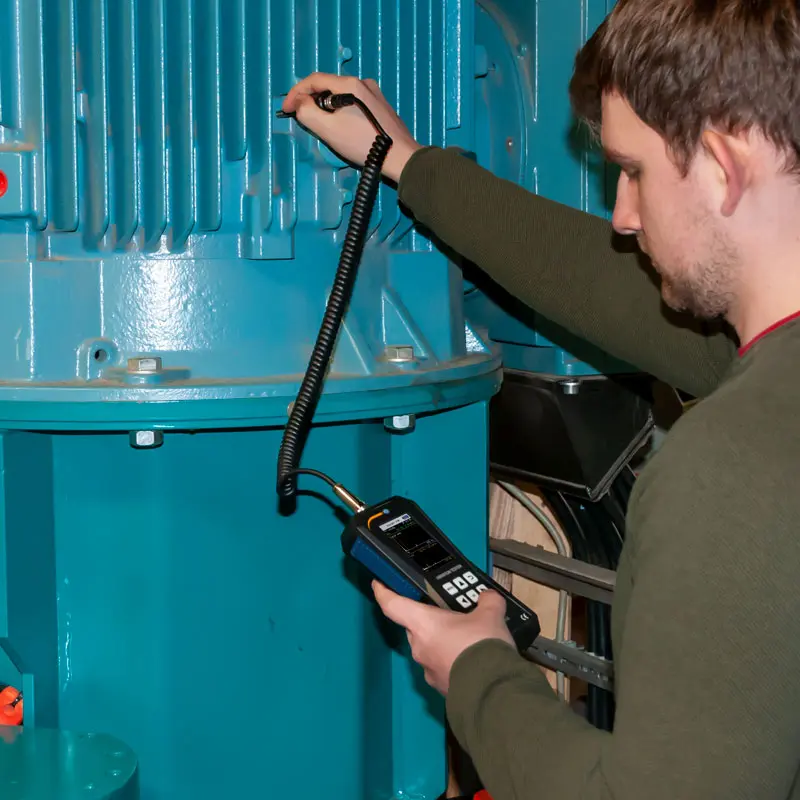

Dodatkową funkcją jest pomiar trasy. Pomiar trasy jest specjalnie zaprojektowany do powtarzalnych pomiarów w identycznych punktach pomiarowych. Umożliwia to uporządkowany pomiar różnych punktów pomiarowych. Dlatego miernik drgań FFT jest używany do prac konserwacyjnych i napraw maszyn ze względu na jego rozbudowane funkcje pomiarowe.

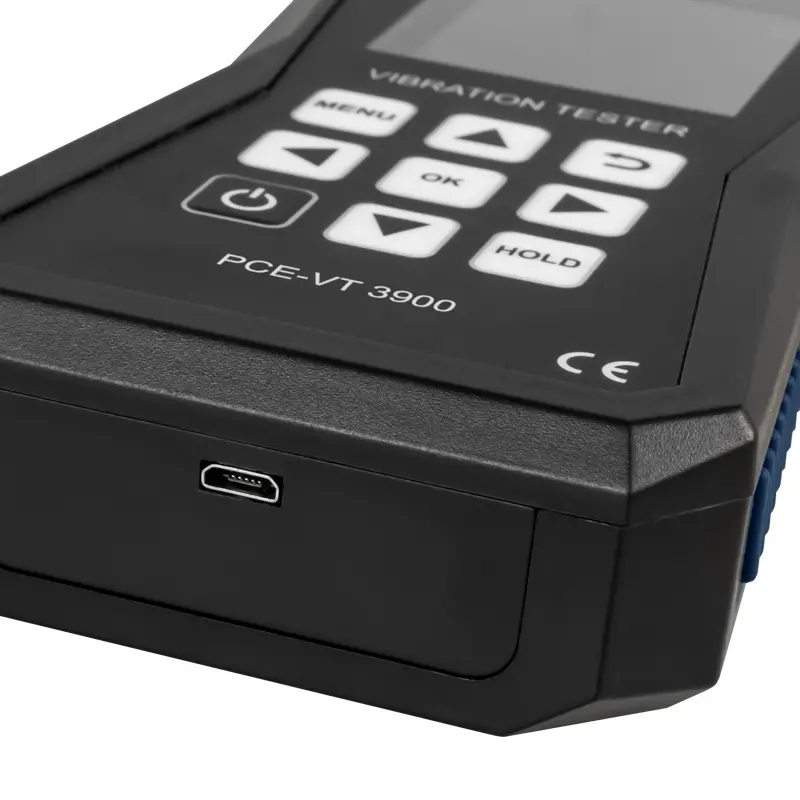

Wyświetlane dane pomiarowe różnych funkcji pomiarowych można zapisać w pamięci wewnętrznej miernika drgań FFT. Po pomiarze dane pomiarowe zapisane na mierniku drgań FFT można przesłać do komputera za pomocą wbudowanego interfejsu micro-USB. Oprogramowanie miernika drgań FFT umożliwia następnie graficzną i tabelaryczną analizę zmierzonych wartości. Dane pomiarowe można wyeksportować jako plik CSV za pośrednictwem oprogramowania do dalszego przetwarzania. Aby zawsze aktualizować miernik drgań FFT, oprócz analizy danych pomiarowych można również przeprowadzić automatyczną aktualizację oprogramowania układowego za pośrednictwem oprogramowania.

Najważniejsze cechy

- do mobilnego pomiaru drgań
- zakres pomiarowy do 399,9 m/s²
- analiza FFT
- pomiar trasy
- pamięć odczytu ręcznego
- automatyczna ocena ISO 10816-3
- pamięć wewnętrzna
- 2,48" Wyświetlacz LCD
- akumulator
- Interfejs Micro-USB

Specyfikacja


Zakres pomiaruPrzyspieszenie
 0,0 ... 399,9 m/s²
Rozdzielczość0,1 m/s²
Dokładność przy 160 Hz ±2%
Zakres częstotliwości10 Hz ... 10 kHz
 1 kHz ... 10 kHz

Pomiar zasięgPrędkość
 0,00 ... 399,9 mm/s
Rozdzielczość0,1 mm/s
Dokładność przy 160 Hz±2%
Zakres częstotliwości10 Hz ... 1 kHz

Zakres pomiarowyPrędkość
 600 … 50000 obr./min
Przyspieszenie FFT10 Hz … 8 kHz
Prędkość FFT10 Hz … 1 kHz
Dokładność przy 160 Hz±2 %
Liczba linii FFT2048
Pomiar tras100 tras po 100 maszyn każda z
 100 punktów pomiarowych z 1000 wartościami pomiarowymi każdy

Zakres pomiarowyścieżka
 0,000 ... 3,9 mm
Rozdzielczość1 µm
Dokładność przy 160 Hz±2%
Zakres częstotliwości10 Hz ... 200 Hz

Pomiar parametrów RMS, szczyt, szczyt-szczyt
 Współczynnik szczytu (współczynnik szczytu)
Pamięć ręczna99 folderów po 50 odczytów każdy

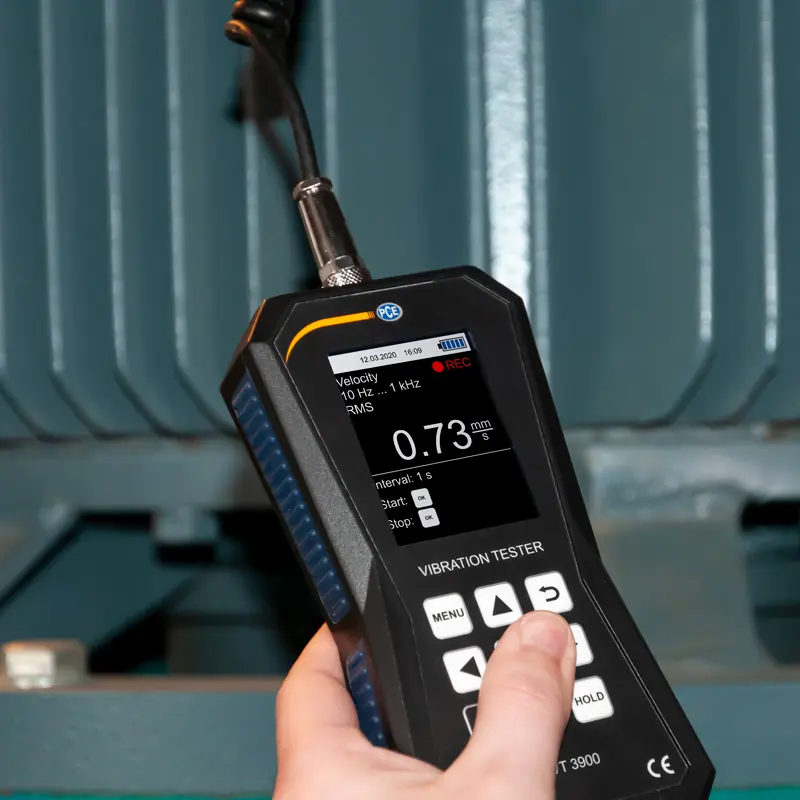

Rejestr danychRóżne wyzwalacze start/stop
 Odstęp pomiaru od 1 s do 12 h
 50 lokalizacji pamięci z 43200 odczytami każda
Jednostkiprzełączany metryczny / imperialny
Wyświetlacz2.48" Wyświetlacz LCD
Języki menuangielski, niemiecki, francuski
 hiszpański, włoski, niderlandzki
 portugalski, turecki, polski
 rosyjski , chiński, japoński
ZasilaczWewnętrzny: bateria LiPo (3,7 V, 2500 mAh)
 Zewnętrzne: USB 5 VDC, 500 mA
Czas pracyok. 15 … 20 h (w zależności od jasności wyświetlacza)
Warunki pracy i przechowywania    Temperatura: -20 ... +65 °C
  wilgotność: 10% wilg. F… 95% r. F.,
 bez kondensacji
Wymiary165 x 85 x 32 mm
Waga 239 g

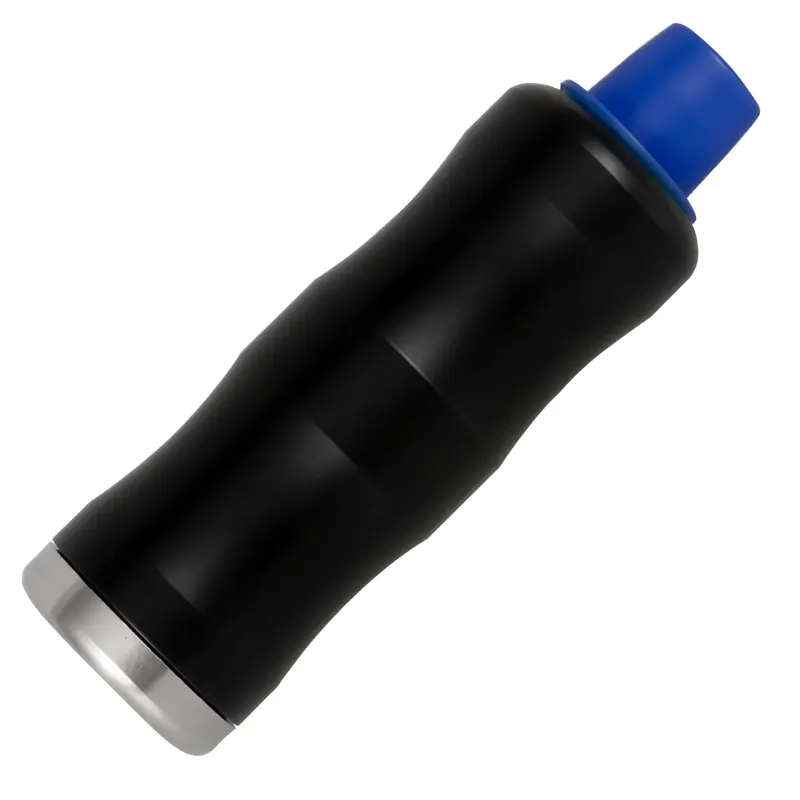

Dane techniczne akcelerometr
Częstotliwość rezonansowa24 kHz
Czułość krzyżowa≤ 5%
Granica zniszczenia5000 g (szczyt)
Temperatura pracy i przechowywania-55 °C … +150 °C
Materiał obudowyStal nierdzewna i plastik
Gwint montażowy¼ - 28"
Wymiary Ř 29 x 81 mm
Waga (bez kabla)119 g

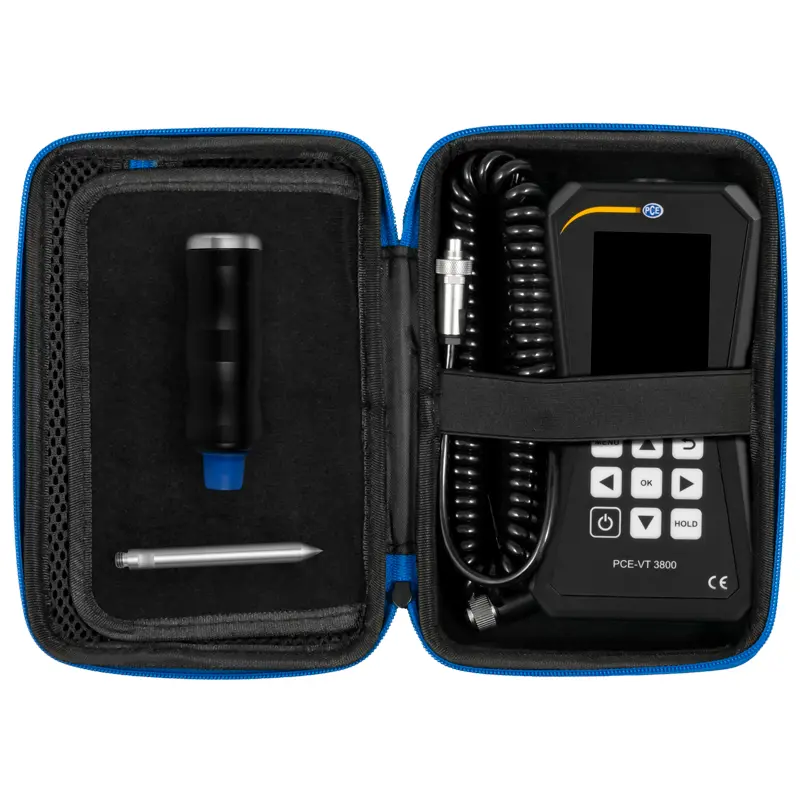

Zakres dostawy

1 x miernik drgań FFT PCE-VT 3900S
1 x czujnik z uchwytem
1 x kabel spiralny

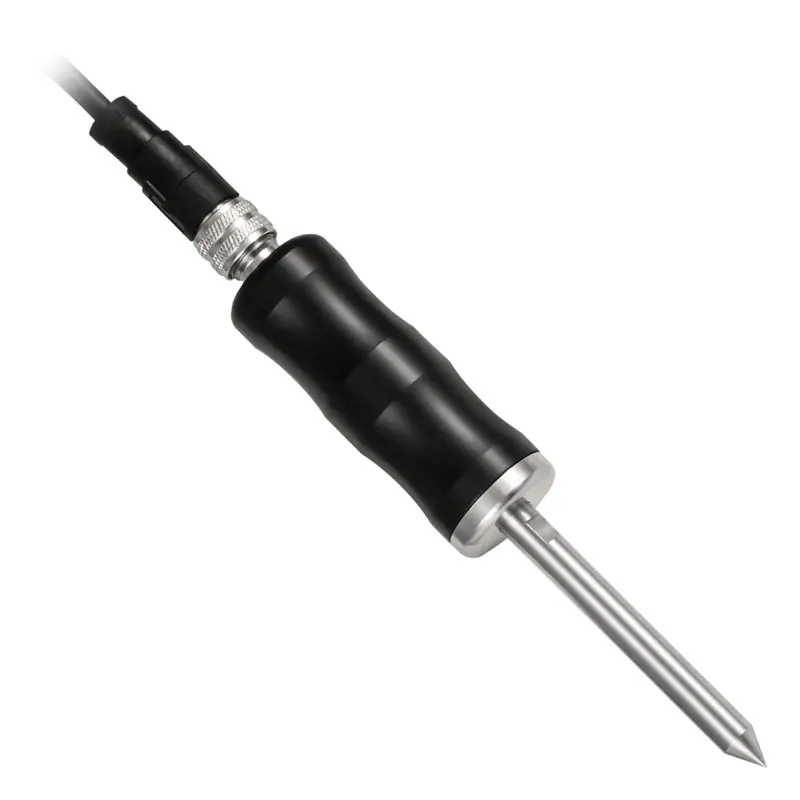

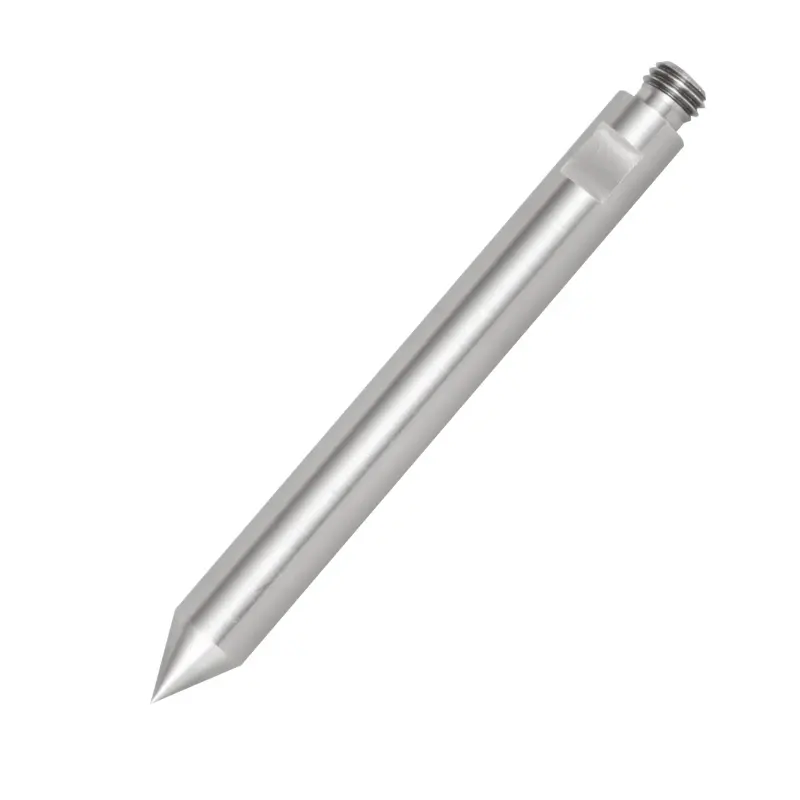

1 x końcówka pomiarowa
1 x kabel micro USB
1 x pamięć USB z oprogramowaniem i instrukcjami
1 x skrócona instrukcja obsługi
1 x torba serwisowa
