Numer zamówienia: PCE-VS12

Miernik wibracji / drgań PCE-VS12

1.983,00 zł
2.439,09 zł
:
4250348730435
PCE-VS12
Cena netto (nie zawiera kosztów dostawy)
Maschinenschwingung
Czas dostawy: 1-2 dni

Opis

Monitor wibracyjny serii PCE-VS1x
Monitor wibracyjny z piezoelektrycznym akcelerometr /
solidna aluminiowa obudowa / montaż za pomocą złącza gwintowanego M8 /
Funkcja uczenia / wodoodporność zgodnie z IP67

Monitor drgań PCE-VS12 służy do monitorowania przyspieszenia i prędkości drgań. PCE-VS11 mierzy i monitoruje drgania zarówno w dziedzinie czasu, jak iw dziedzinie częstotliwości, czyli może selektywnie monitorować poszczególne składowe pasma częstotliwości. W przypadku PCE-VS12 złącze USB znajduje się na 8-pinowym gnieździe. Obszary zastosowania monitora drgań obejmują np. monitorowanie stanu silników, wentylatorów, pomp i sprężarek. Podobnie kontrola jakości produkcji lub kontrola przyjęcia towarów przychodzących może być przeprowadzona za pomocą wskaźnika stanu maszyny.

Różne projekty pomiarowe, które można przeprowadzić za pomocą przełącznika wibracyjnego, pokazują wyjątkowość takiego przyrządu pomiarowego. Możliwe jest zatem wykorzystanie wyłącznika wibracyjnego do wywołania awaryjnego wyłączenia instalacji produkcyjnych, w których silne wibracje mogą spowodować szkody osobowe lub sprzętowe. Monitor wibracji może być również używany do monitorowania wibracji w różnych pojazdach szynowych, a także może być używany jako wyłącznik bezpieczeństwa w drzwiach i bramach.

Najważniejsze cechy

- 60 zakresów częstotliwości
- piezoelektryczne czujniki przyspieszenia
- wodoszczelność zgodnie z IP67
- funkcja uczenia
- solidna aluminiowa obudowa
- łatwy montaż za pomocą gniazda z gwintem M8

Specyfikacja

Obszar pomiaru


Zakres częstotliwości i rozdzielczość FFT

Przyspieszenie: 0,1 ... 1000 m/s²
Prędkość : zależne od częstotliwości

2 ... 1000 lub 20 ... 10 000 Hz / 360 linii

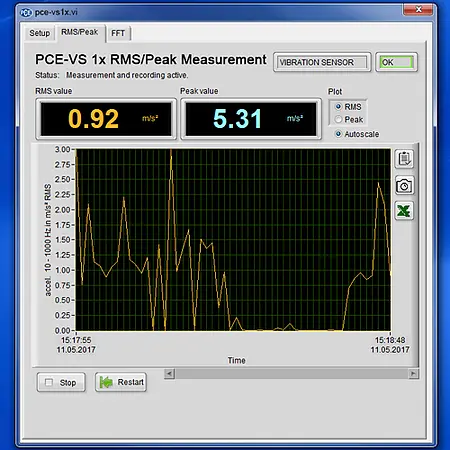

Monitorowanie wartości Monitorowanie RMS / wartość szczytowa
Wartość RMS przyspieszenia drgań lub prędkości drgań
Dziedzina częstotliwości (FFT)
Filtr rms przyspieszenia / wartość szczytowa Górnoprzepustowy: 0,1 / 2 / Przyspieszenie 5/10/20/50/100/200/500/1000 Hz
Dolnoprzepustowy: prędkość 2/5/10/20/50 Hz
Filtr wartości skutecznej / prędkości szczytowej

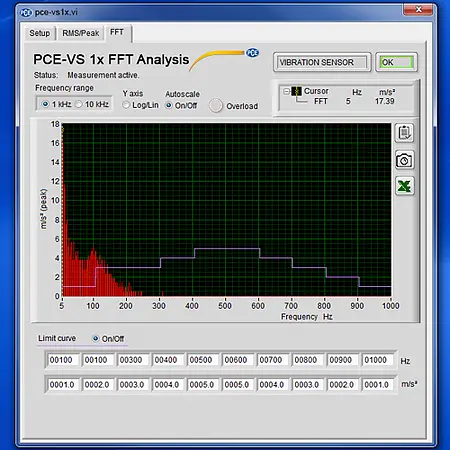

Limity FFT
Górnoprzepustowy: 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 kHz B Przyspieszenie
Dolnoprzepustowy: prędkość 1 kHz
10 dowolnie wybieranych przedziałów częstotliwości z granicznymi amplitudami
Wyjście przekaźnikowe Przekaźnik PhotoMOS
SPST;
maks. 60 V / 0,5 A (AC/DC)
otwieracz / programowalny styk NO
Połączenie przez zaciski śrubowe
gniazdo 8-stykowe Binder 711
Funkcja Teach-In
Ostrzeżenie / Alarm

Klawisz do pomiaru progu przełączania
Nie

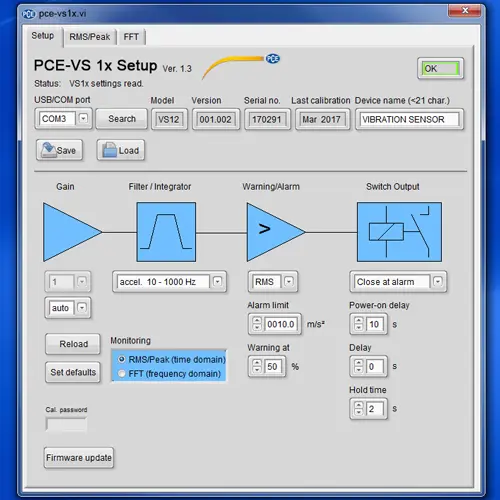

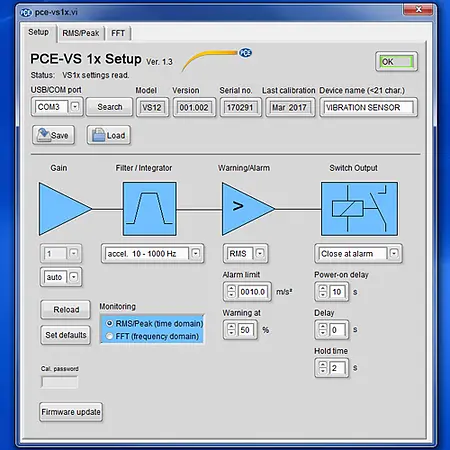

Interfejs USB 2.0 pełna prędkość do parametryzacji i pomiarów
n Tryb CDC / wirtualny port COM
8-stykowe gniazdo Binder 711
Zewnętrzny port USB
Zasilacz
Tak
5 ... 30 V DC
5 V DC USB
n < Zaciski śrubowe 100 mA
Stopień ochrony IP67
Temperatura pracy -40 ... +80 °C / -40 ... +176°F
Waga ok. 125 g / 0,28/ funta
Wymiary  (Ø x wysokość)

50 mm / 1,97" Ř
36 mm / 1,42" wysokie
Mocowanie złącze gwintowane M8
8 mm / ≈ 0,32" długi
25 mm / ≈ 0,99" Ø powierzchnia sprzęgająca

Zakres dostawy

1 xMiernik drgań PCE-VS 12
1 x kabel USB
1 x oprogramowanie
1 x instrukcja obsługi
