Adapter EVSE / adapter testowy do stacji ładującej PCE-EVSE 300

Numer zamówienia: PCE-EVSE 300
2.044,32 zł
2.514,51 zł
4250348727541
PCE-EVSE 300
Cena netto bez kosztów wysyłki 25,00 zł) netto (for Przelew)
Czas dostawy: 1-2 dni
Adapter EVSE do wtyczek ładujących typ 1 i 2 / symulacja PP i CP /
Podłączenie gniazda Schuko / bezpośrednia akceptacja wszystkich połączeń przez wtyczki laboratoryjne

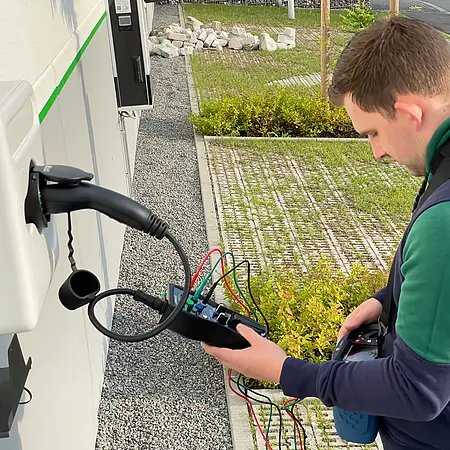

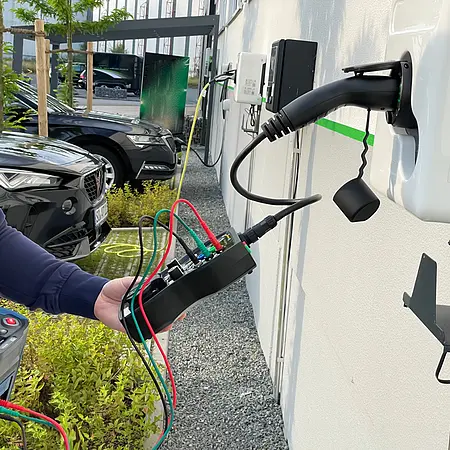

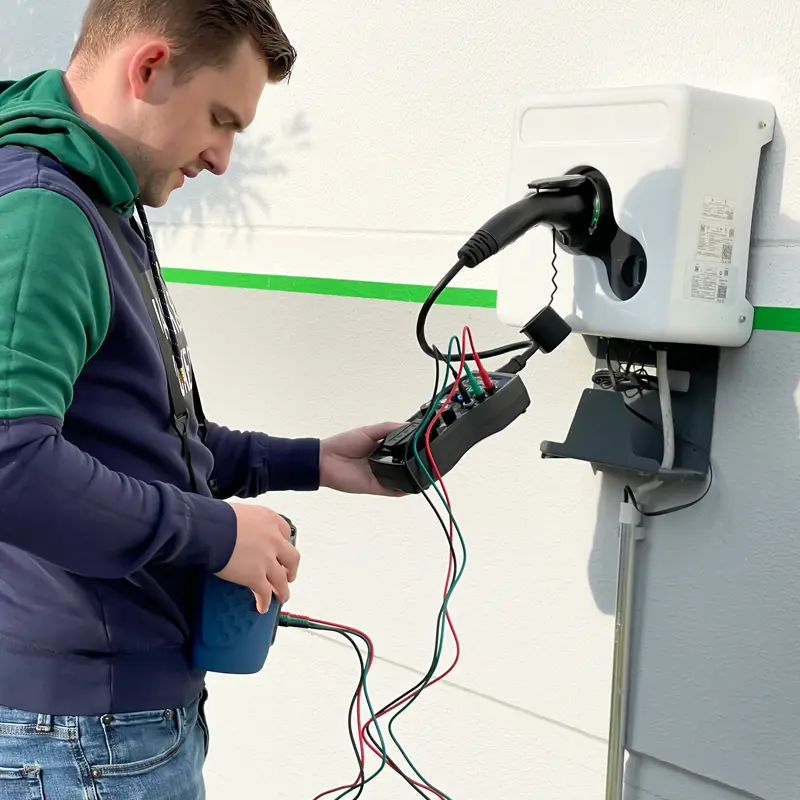

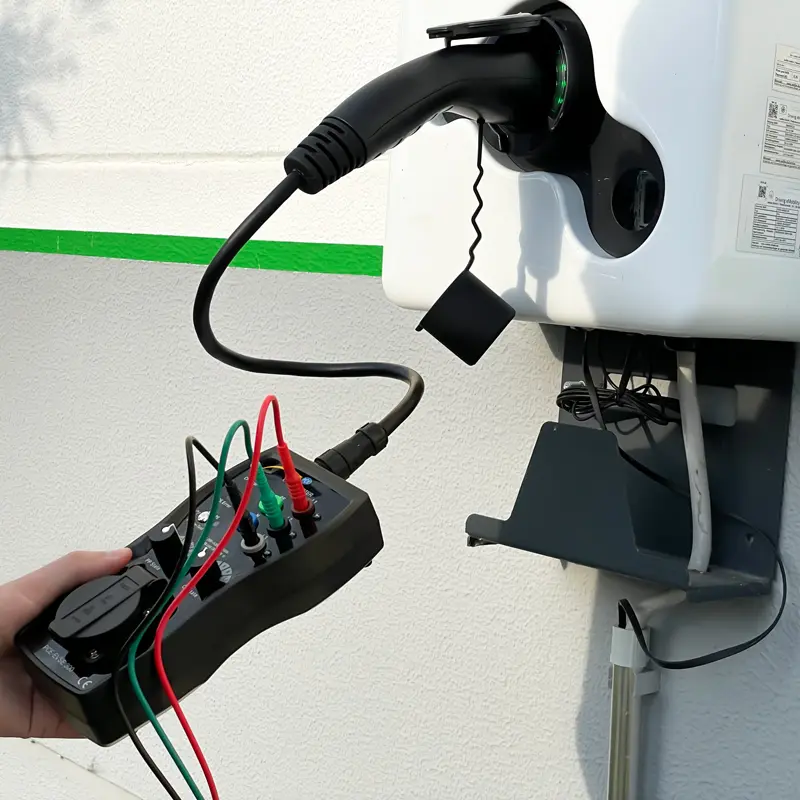

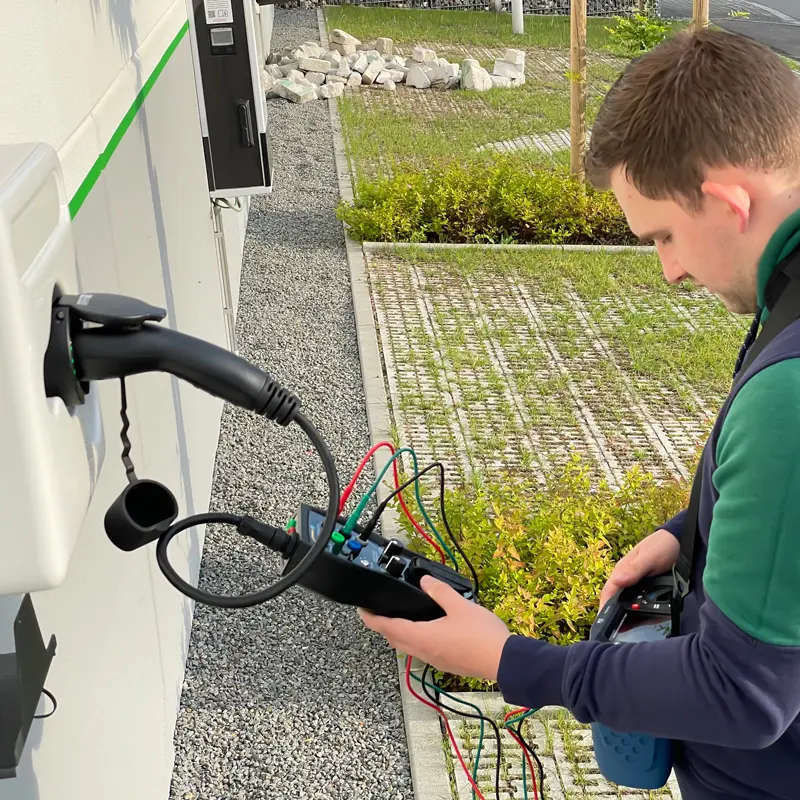

Mobilność elektryczna odgrywa coraz większą rolę. Ważnym punktem są stacje ładowania pojazdów elektrycznych. Do sprawdzania zainstalowanych na stałe stacji ładowania, zwanych również skrzynkami naściennymi, wymagane są specjalne przyrządy pomiarowe w celu sprawdzenia działania, zabezpieczeń i izolacji. Urządzenia pomiarowe są często już dostępne do przeprowadzania wymaganych pomiarów. Dlatego wymagany jest adapter, aby urządzenie pomiarowe mogło być podłączone do stacji ładującej.

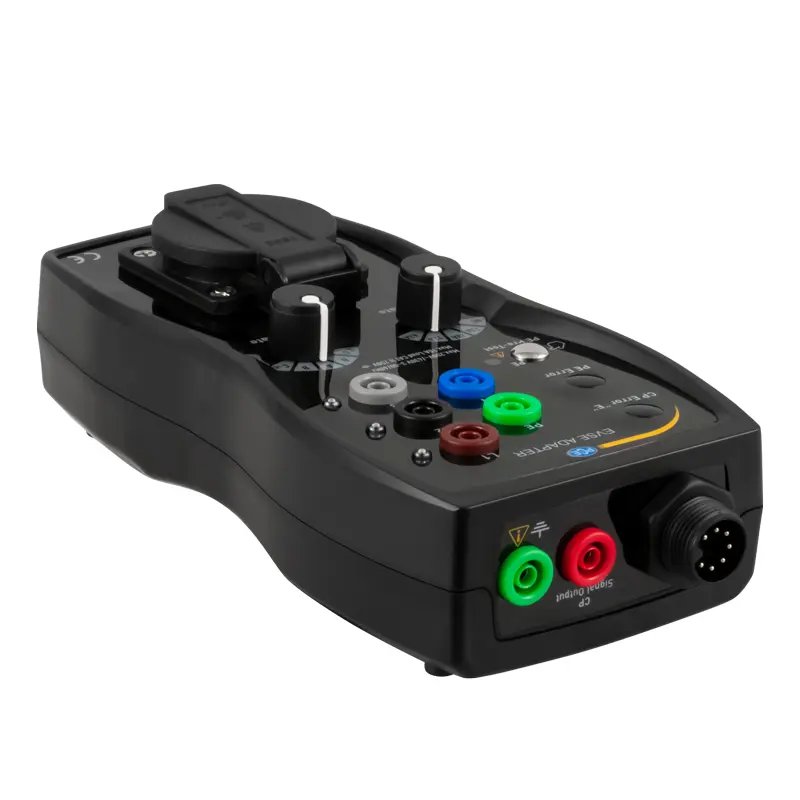

Adapter EVSE / adapter testowy do stacji ładowania jest specjalnie zaprojektowany do tego zastosowania i ma już wiele funkcji. Wszystkie linie wychodzące ze stacji ładującej wyprowadzane są indywidualnie za pomocą wtyczek laboratoryjnych. W ten sposób wszystkie linie można podłączyć za pomocą adaptera EVSE. Umożliwia to sprawdzenie izolacji stacji ładującej za pomocą adaptera EVSE. Adapter EVSE ma złącze wtykowe Schuko. Za pomocą testera RCD można sprawdzić wyłącznik różnicowoprądowy

W kablu ładującym znajdują się nie tylko przewody zasilające do ładowania pojazdu elektrycznego, ale także dwa interfejsy. Pojazd elektryczny komunikuje się ze stacją ładującą za pośrednictwem linii CP (Control Pilot) i komunikuje aktualny stan pojazdu elektrycznego. Linia PP (wtyczka zbliżeniowa) służy do komunikacji pomiędzy podłączonym kablem ładującym a stacją ładującą / kolumną ładującą. Kabel ładujący może w ten sposób informować stację ładującą, ile amperów można naładować. W celu przetestowania obu funkcji adapter EVSE jest wyposażony w odpowiednie symulatory.

- Symulacja CP i PP
- Torba transportowa w zakresie dostawy

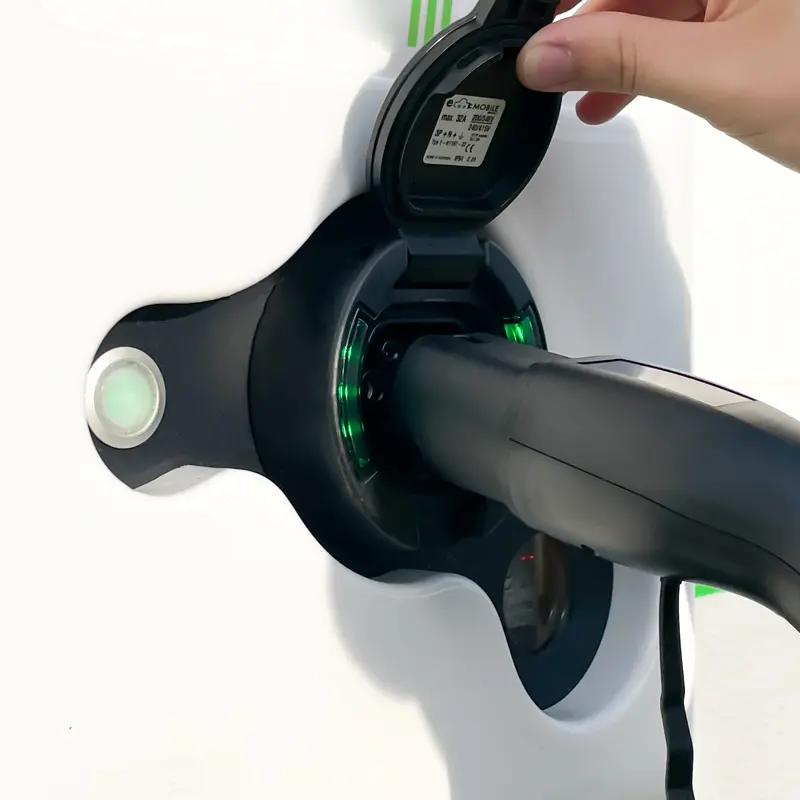

- bezpośrednie podłączenie do wallboxów

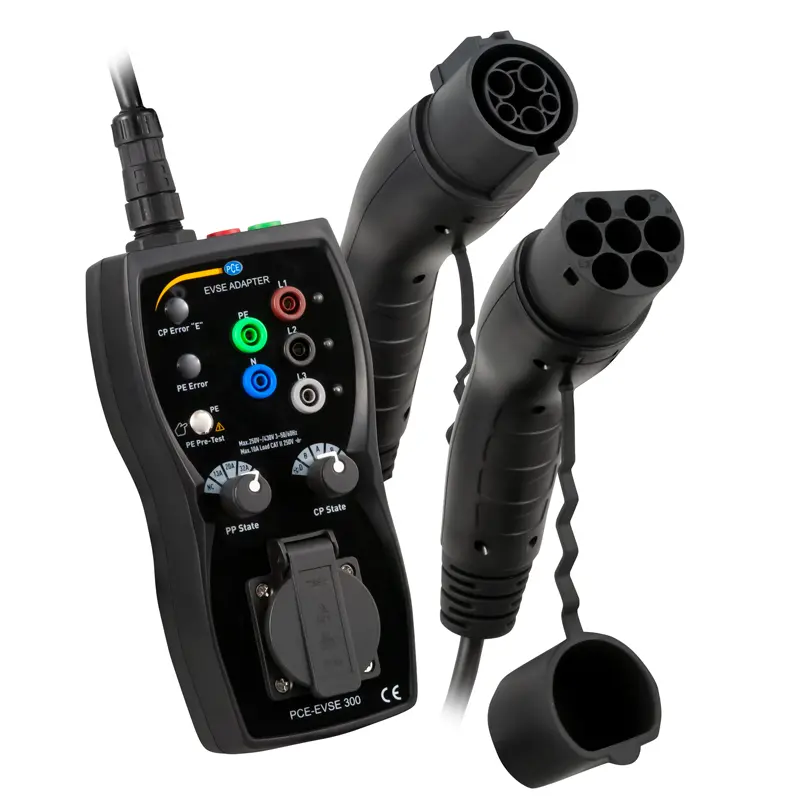

- Adapter z wtyczką do ładowania typ 1 i typ 2
- test przewodu ochronnego
- zintegrowane gniazdo bezpieczeństwa



Funkcje
Test PE (przewód ochronny) obecny, błąd
Symulacja PP (kodowanie kabla ładującego) otwarty, 13 A, 20 A, 32 A, 63 A
Symulacja CP (linia komunikacyjna)   A, B, C, D, błędy
Wyjścia (tylko do celów testowych)
połączenia pomiarowe L1, L2, L3, N, PE
  maks. 250 / 430 V AC, 10 A
  Laboratorium wtyczka
złącze Schuko maks. 250 V AC, 10 A
Bezpiecznik ze złącza Schuko Bezpiecznik F 10 A / 250 V, 5 x 20 mm
Wyjście sygnału CP ± 12 V PWM

Inne specyfikacje
Napięcie wejściowe 1 faza: 250 V AC / 3 fazy 430 V AC ,
  50 / 60 Hz, maks. 10 A

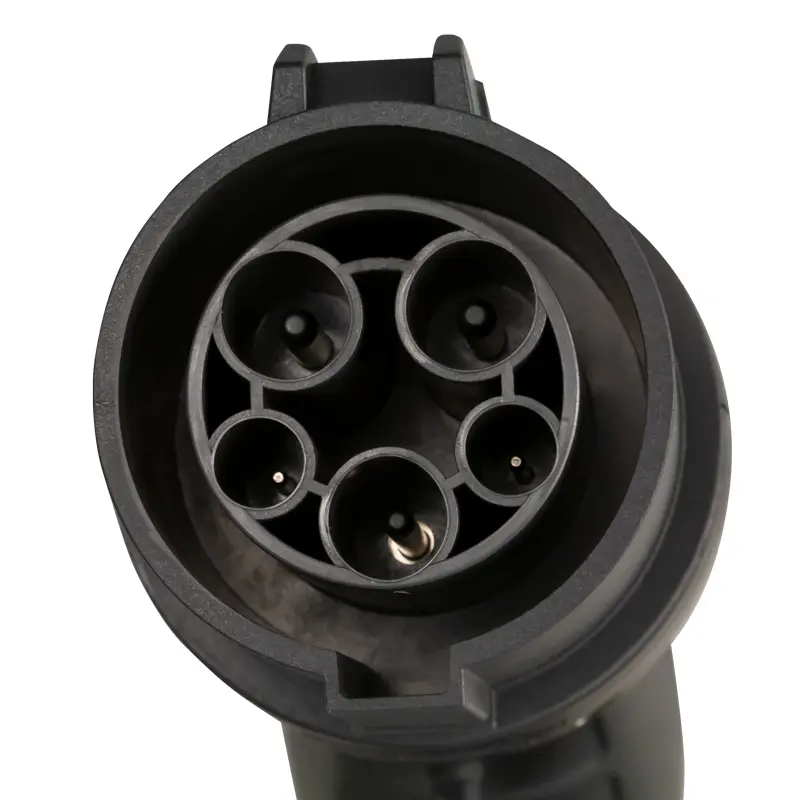

Typ 1 złącze kabla ładującego Tryb ładowania AC 3, zgodny z IEC62196-1

Typ-1 lub SAE J1772 z przyłączem pojazdu
    (Typ 1, 5 pinów, 1 faza)

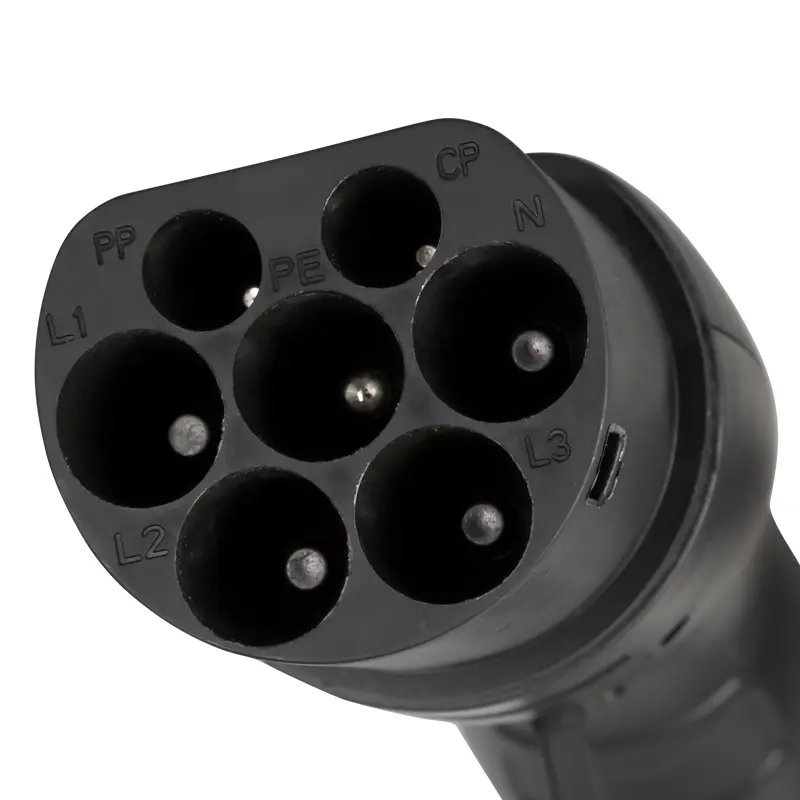

Typ 2 złącze kabla ładowania Tryb ładowania AC 3, zgodny z IEC62196-2
  Typ 1 lub SAE J1772 z przyłączem pojazdu
  (typ 2, 7-pinowy, 3-fazowy)

Kategoria pomiarowa CAT II 300 V
Klasa ochrony IP54
Stopień zanieczyszczenia 2
Warunki pracy 0 ... 40 °C, 10 ... 85 % r.w. F., bez kondensacji
Warunki przechowywania -10 . .. 50 °C, 10 ... 60 % r.w. F., bez kondensacji
Maksymalna wysokość robocza maks. 2000m
Wymiary (tylko urządzenie przenośne) 277 x 109 x 63 mm
Waga ok. 1 kg




1 x adapter PCE-EVSE 300 EVSE do stacji ładowania

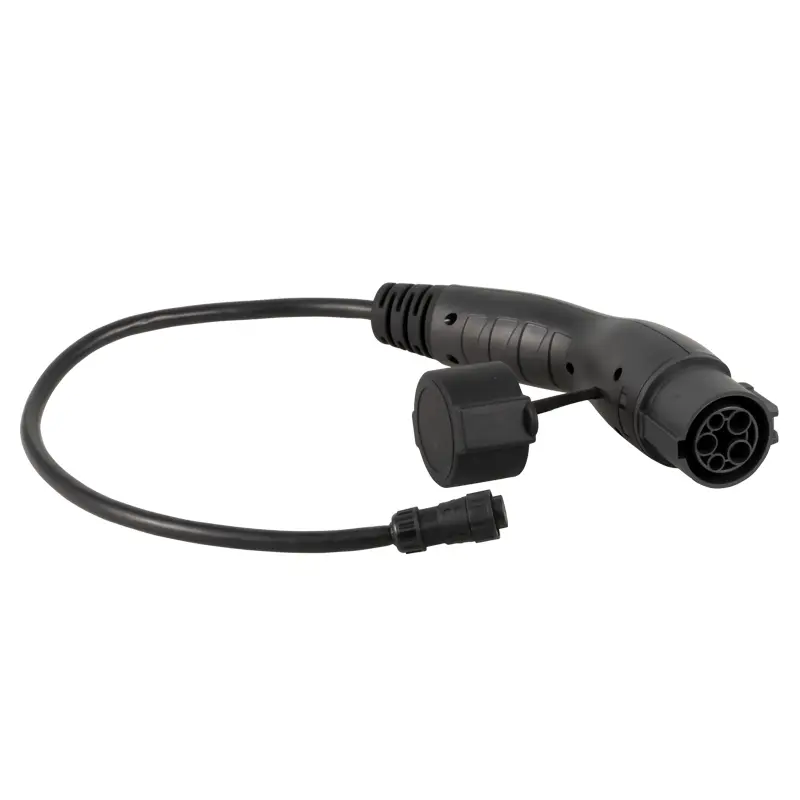

1 x wtyczka przewodu ładującego typ 1
1 x wtyczka kabla ładowania typ 2

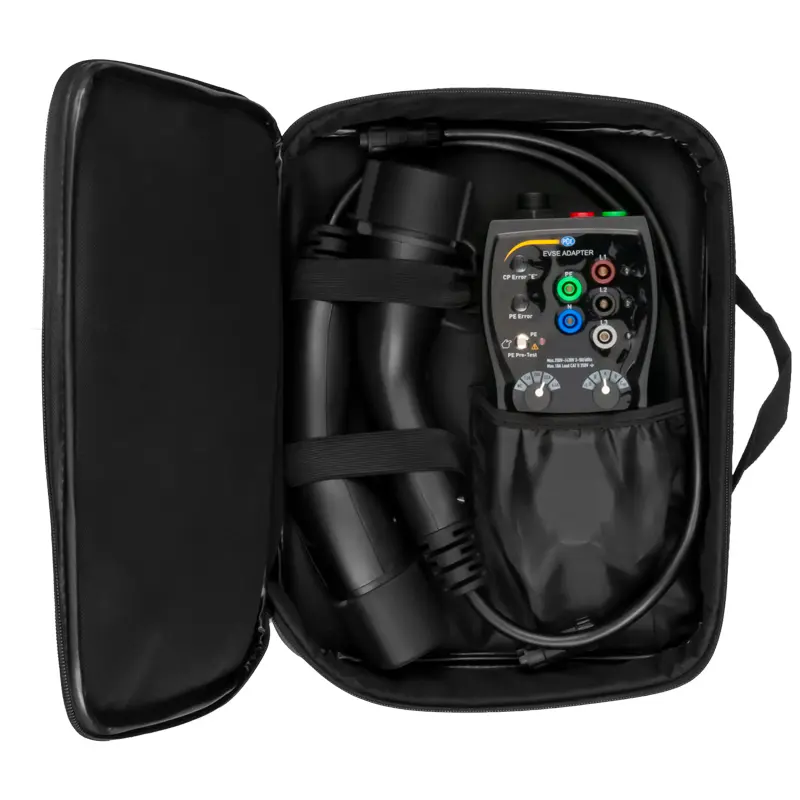

1 x torba transportowa
1 x instrukcja obsługi

Tak
Tak
Nie
Nie
Tak
Nie
Tak
Tak
Nie
Tak
Nie
Nie
Nie
Nie
handgerät
109 mm
277 mm
63 mm
1000 g
