Numer zamówienia: BIA600

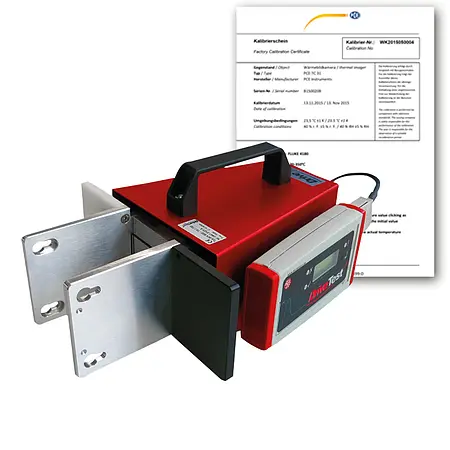

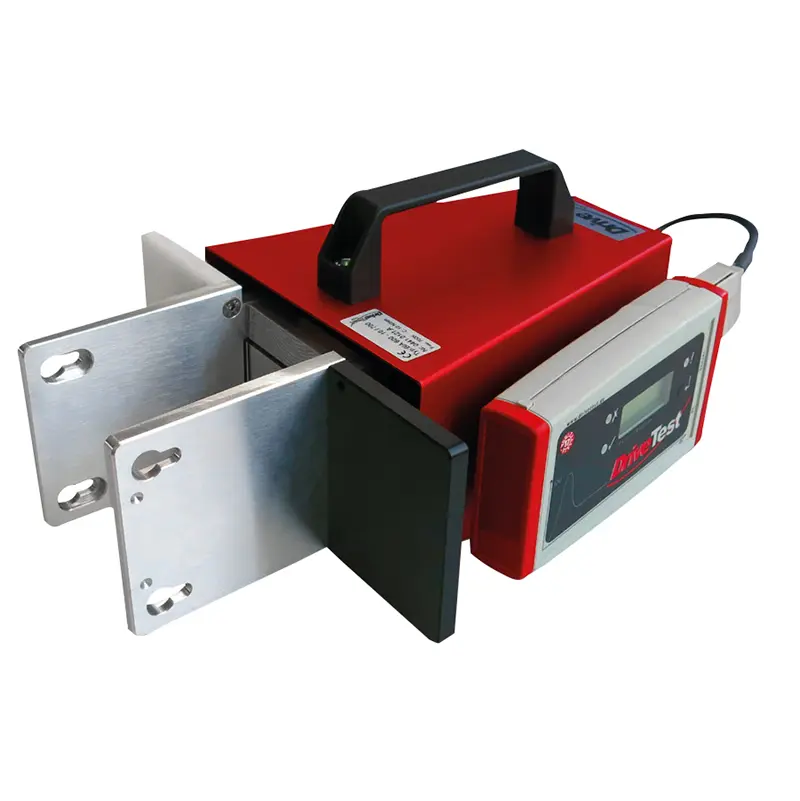

Miernik siły zamykania BIA600 do drzwi pojazdów szynowych

22.674,72 zł
27.889,91 zł
BIA600
Cena netto (nie zawiera kosztów dostawy)
Railway
Czas dostawy: 5-7 dni

Opis

Miernik siły zamykania / Bezpieczeństwo dzięki pomiarowi siły zamykania
System pomiaru siły zamykania drzwi pojazdów szynowych

Miernik siły zamykania to elektroniczne urządzenie pomiarowe do szyn drzwi pojazdu. Dopracowana konstrukcja łączy w sobie precyzję z praktyczną solidnością i zapewnia dokładne zmierzone wartości nawet po latach użytkowania w trudnych warunkach.

Szybkie, proste wykonanie ma ogromne znaczenie dla cyklicznych pomiarów pojazdów z wieloma drzwiami. W tym celu opracowano oprogramowanie urządzenia do pomiaru siły docisku, które drastycznie zmniejsza proces pomiaru i pracochłonność dokumentacji. W zaledwie kilku krokach można pobrać pomiary całego pojazdu, ocenić je w formie tabelarycznej lub graficznej, a następnie wydrukować jako raport.

Zapewniamy odpowiednie interfejsy (np. Microsoft® DLL lub National Instruments® LabVIEW) do integracji z automatycznym procesem testowym.

Najważniejsze cechy

- Obowiązujące normy DIN EN 14752:2015, DIN EN 14752:2005 (opcjonalnie)
- Precyzyjne pomiary
- Solidna konstrukcja
- Łatwy w obsłudze użycie
- Obsługa jednym przyciskiem lub zdalne sterowanie za pomocą
- Microsoft® DLL
  Interfejs lub biblioteka National Instruments® LabView
- Profesjonalne oprogramowanie PC PinchPilot
- Dystanse dla wszystkich szerokości otwarcia zgodnie z EN 14752:2015
- Automatyczne ustawianie wartości granicznych dzięki wykrywaniu odległości
- Kompletny zakres dostawy wszystkich komponentów w wysokiej jakości walizce transportowej
- Wsparcie zarządzania dużymi flotami

Specyfikacja

BIA600
Wymuś wprowadzenie po obu stronach
Zakres pomiarowy 0 ... 700 N
Precyzja +/– 3 N (0–100 N)
  +/– 3% (>100 N)
Sprężyna wiosenna 10 N/mm
szerokość otwarcia 90 mm
Powierzchnia 100 x 100 mm
czujnik siły mostek SG
Wymiary 320 x 250 x 110 mm
Waga 3,0 kg

Wyświetl urządzenie SEB2
- rejestrator danych z wyświetlaczem LCD i wskaźnikami stanu LED, przyciskiem sterującym, szeregowym
  Interfejs
- opcjonalny pomiar sterowany przez komputer
- Zasilanie bateryjne 9 V
- zegar czasu rzeczywistego
- Pamięć na 100 pomiarów
- Interfejs czujnika i komputera
- wyświetlanie szczytów
- wyświetlanie ocen i. O./ni O.

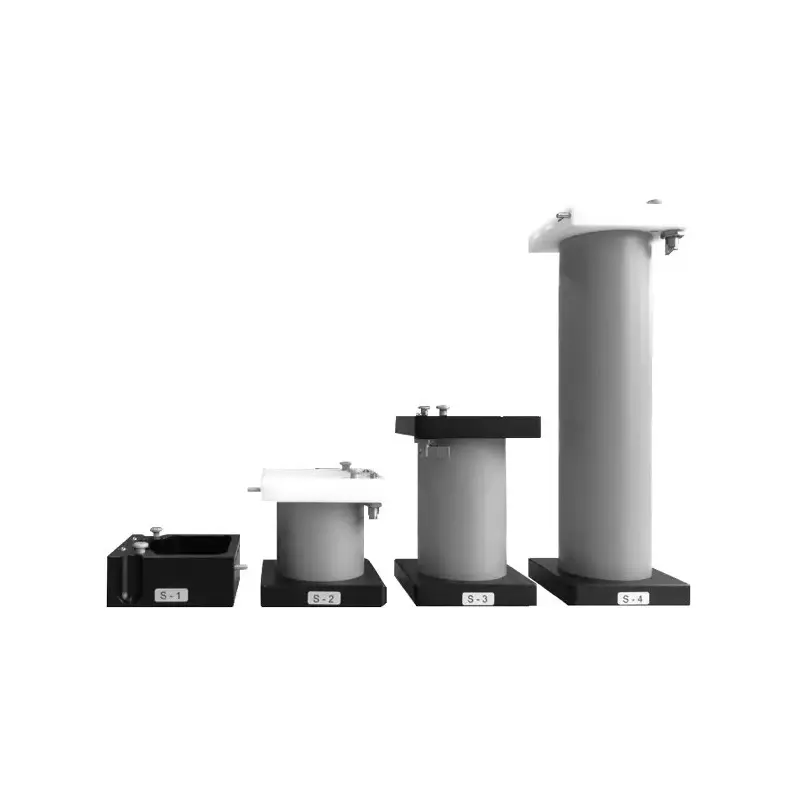

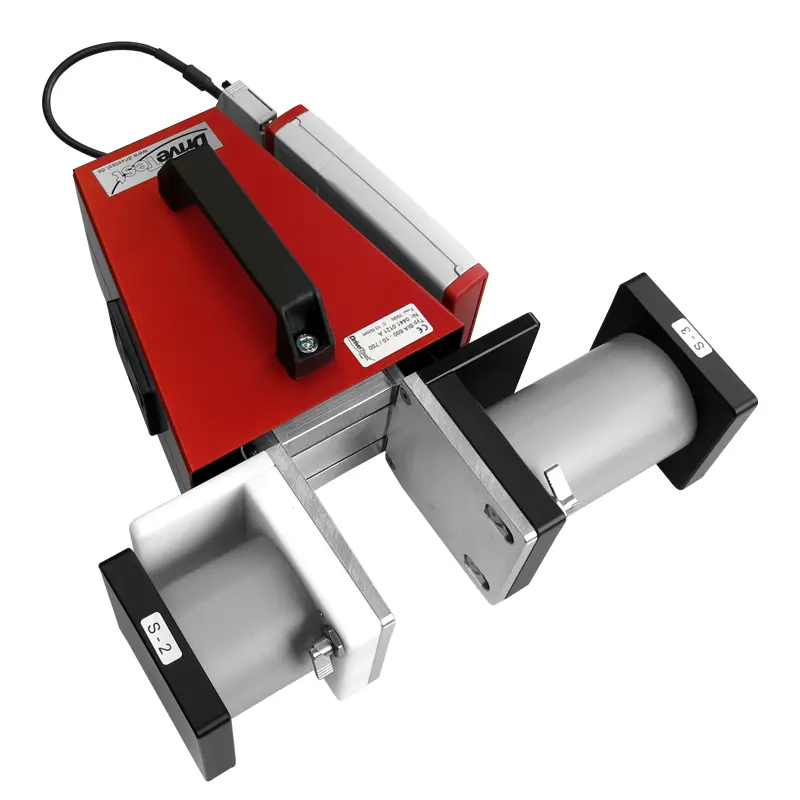

Przekładki
- Kompletny zestaw do wszystkich szerokości otwarcia zgodnie z EN 14752:2015
- Automatyczne wykrywanie użytych odstępników
- Automatyczne ustawienie limitu zgodnie z szerokością otwarcia
- Łatwy w użyciu, szybki montaż bez narzędzi
- Solidna konstrukcja, niska waga , POM
- Wraz z czujnikiem BIA 600, SEB2 w futerał

Oprogramowanie do oceny komputera PC Pin chPilot
- Wielojęzyczny (DE, EN, IT, FR, ES)
- Graficzne przedstawienie krzywej siły
- Obliczanie parametrów istotnych dla normy
- Możliwa ocena według różnych zasad
- Regulowana polityka niestandardowa
- wyrażenie dziennika
- Eksport danych (Excel, CSV, PDF)
- Opcjonalna identyfikacja punktu pomiarowego

- Wymagania systemowe Oprogramowanie PinchPilo (patrz karta Oprogramowanie/aplikacja)


Zakres dostawy

1 x urządzenie do pomiaru siły zamykania BIA600 wraz z kablem połączeniowym
1 x urządzenie wyświetlające Rejestrator danych SEB2 z wyświetlaczem LCD i wskaźnikami stanu LED, przycisk sterujący, port szeregowy
      Interfejs
1 x bateria 9 V
1 x element dystansowy (4 sztuki) zgodnie z EN 14752:2015

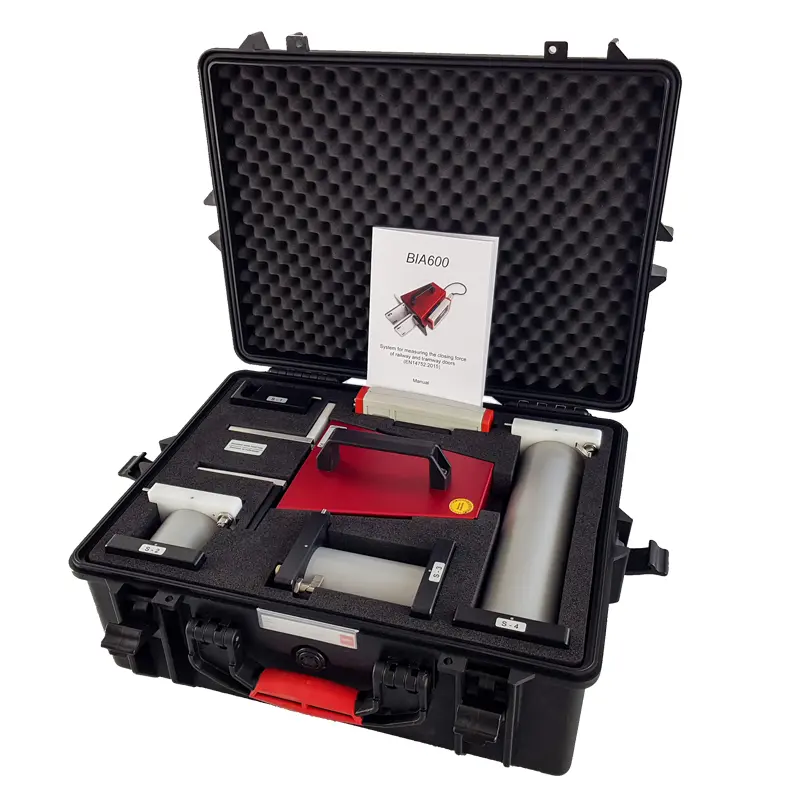

1 x walizka transportowa z wkładką piankową do kompletu zakres dostawy
1 x kabel połączeniowy do komputera (USB)
1 x oprogramowanie PC PinchPilot, odpowiednie dla Windows XP, Vista, W7, W8, W10
1 x instrukcja obsługi
1 x certyfikat kalibracji ISO

Software / App

Opis oprogramowania / wymagań technicznych
Dla naszych urządzeń pomiarowych potrzebujesz jednego z naszych narzędzi programowych. Nasze oprogramowanie służy do oceny danych uzyskanych podczas pomiarów siły docisku. W zależności od posiadanego urządzenia pomiarowego lub oceniającego, możesz pobrać różne oprogramowanie.

- PC/laptop Windows 7 lub nowszy
- Złącze szeregowe USB lub interfejs Bluetooth
- urządzenie pomiarowe
- do następujących urządzeń pomiarowych:Oryginał BIA klasa 1, BIA 600 , FM 100, FM 200, FM 202,
   FM 205, FM 206, FM 207, FM 208, FM 300

PC -Oprogramowanie PinchPilot
Nasze oprogramowanie „PinchPilot” służy do oceny danych uzyskanych podczas pomiarów siły mocowania. Do codziennej pracy nie jest wymagane żadne dodatkowe oprogramowanie.

Eksport danych
PinchPilot zapewnia wszystkie funkcje wymagane do rutynowych pomiarów. Jeśli mimo to dane będą dalej przetwarzane w innym pomieszczeniu, do wyboru są różne rodzaje eksportu:

Eksport tekstu: Zmierzone wartości jako ciąg liczb; można zaimportować na przykład do programu Microsoft Excel
Eksport obrazu: Protokół lub indywidualny diagram w formacie EMF; można zaimportować, np. do programu Microsoft Word Dane pomiarowe można wyeksportować jako ppdx (format XML) i zaimportować za pomocą innych naszych narzędzi programowych do dalszego przetwarzania
Baza danych SQL: Specyficzny dla klienta interfejs SQL może zostać zaimplementowany na żądanie
National Instruments DataPlugin ( do importu do Diadem lub LabView )

Ocena zgodnie z wytycznymi PinchPilot
Oprogramowanie ocenia wyniki pomiarów zgodnie z wytycznymi PinchPilot. Te tworzone są na podstawie obowiązujących przepisów (przepisy, normy, wytyczne). Składają się z zestawu parametrów, które zawierają dopuszczalne wartości graniczne. Otrzymane wyniki pomiarów są odpowiednio oceniane. Dopuszczalny zakres jest wyróżniony kolorem na wykresie pomiarowym i umożliwia szybką ocenę pomiaru. Na bieżąco aktualizujemy wytyczne PinchPilot. Kalibracje wykonywane przez nas obejmują aktualizację oprogramowania, a co za tym idzie również wytycznych PinchPilot. Dzięki regularnej kalibracji użytkownik ma pewność, że zawsze sprawdza zgodnie z najnowszym stanem. Oprócz oceny według wytycznych PinchPilota, użytkownik ma możliwość stworzenia własnych wytycznych.

Dokumentacja wyników
Istnieją dwie możliwości dokumentowania pomiarów w formie papierowej: Dziennik pomiarów to szczegółowa dokumentacja graficzna punktu pomiarowego. Natomiast raport pomiarowy jest dokumentacją dla kilku punktów pomiarowych w formie tabelarycznej. Pozwala to na udokumentowanie wszystkich pomiarów obiektu (drzwi, wagonu itp.).
Możesz samodzielnie ustawić język użytkownika: niemiecki, angielski, francuski, włoski i hiszpański. Koszty aktualizacji oprogramowania zostaną naliczone, jeśli dla pobranej wersji nie będzie dostępna licencja.

Obecnie można ocenić następujące standardy i wytyczne:
  EN 81-1 2000-4-EG
  FMVSS118
  APTA PR-MS-18-10
  ASME A17.1 2000
  DIN EN 14752:2005
  DIN EN 14752:2015
  2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
  EN14120 DIN 18650-1
  DIN EN 12453
        DIN EN 16005
  DIN EN 60335-2-103
  ASR A1.7
  ECE R-21
  EN 12650- 1

Dla naszych urządzeń pomiarowych potrzebujesz jednego z naszych narzędzi programowych. Nasze oprogramowanie służy do oceny danych uzyskanych podczas pomiarów siły docisku. W zależności od posiadanego urządzenia pomiarowego lub oceniającego możesz pobrać różne oprogramowanie.
