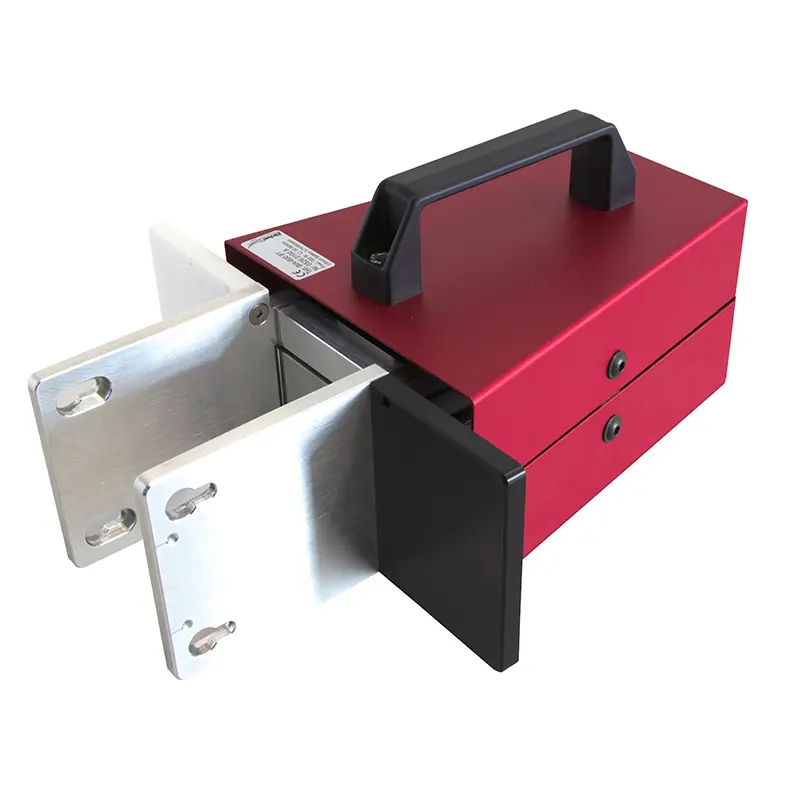

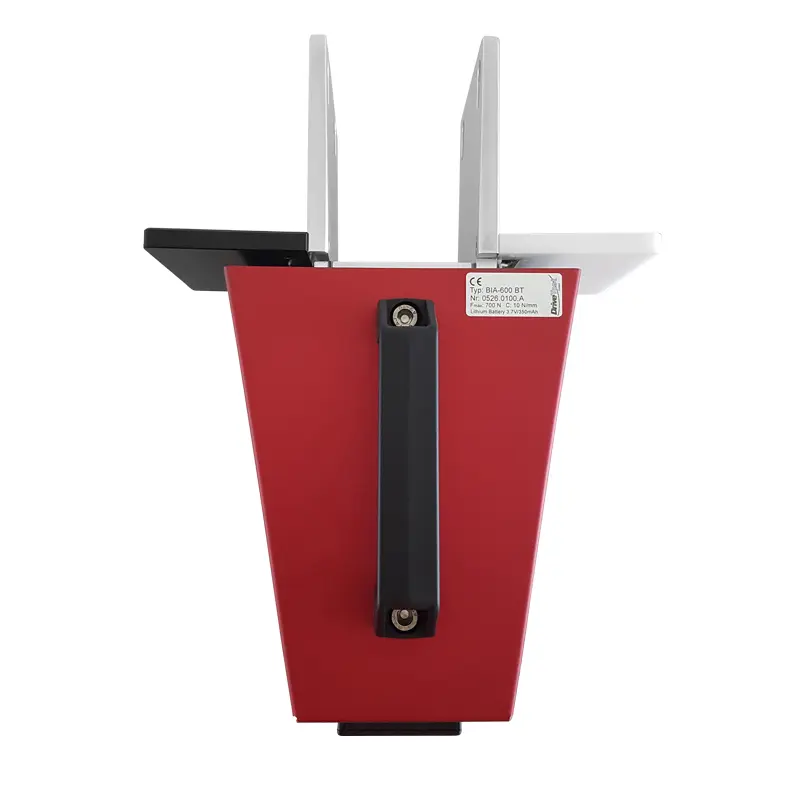

Schließkraftmessgerät BIA-600 BT für Schienenfahrzeugtüren und Schiebetritte

Miernik siły zamykania BIA-600 BT do drzwi pojazdów szynowych i stopni przesuwnych

Numer zamówienia: BIA600 BT
GTIN (EAN):
21.628,32 zł
26.602,83 zł
Cena netto (nie zawiera kosztów dostawy)
BIA600 BT
Czas dostawy: 5-7 dni
Railway

Opis

Miernik siły zamykania - Bluetooth
Bezprzewodowy system pomiaru siły zamykania drzwi pojazdów szynowych i stopni przesuwnych

Miernik siły zamykania to bezprzewodowe, elektroniczne urządzenie do pomiaru drzwi pojazdów szynowych i stopni przesuwnych. Miernik siły zamykania jest dalszym rozwinięciem sprawdzonego miernika siły zamykania BIA600. Łączy w sobie dobrze znaną solidną konstrukcję na lata użytkowania w trudnych warunkach i trwałą precyzję z elastycznością aplikacji bezprzewodowej i łatwą w obsłudze aplikacją.

Przynosi to wiele korzyści w codziennym użytkowaniu, takich jak automatyczna identyfikacja punktu pomiarowego za pomocą QR i kodów kreskowych, natychmiastowa dostępność zmierzonego wartości i bezpośrednie tworzenie raportu PDF .

Najważniejsze cechy

- Obsługa odpowiednich norm - wytyczne dla użytkowników i ocena zgodnie z EN 14752:2015,
  EN 14752:2005 (opcjonalnie)
- Precyzyjne pomiary – gwarantowane przez beztarciową prowadnicę i czujnik tensometryczny platformy
- Solidna konstrukcja – obudowa wykonana z materiału o wysokiej wytrzymałości, zapewniająca długą żywotność żywotność w trudnych zastosowaniach Bezprzewodowy — koniec z irytującymi kablami
- Identyfikacja punktu pomiarowego — za pomocą QR i kodów kreskowych (rozwiązanie zintegrowane)
- Łatwy w użyciu — wykorzystuje wieloletnie doświadczenie
- Obszerna obsługa klienta - wewnętrzna kalibracja i aktualizacje oprogramowania zapewniają
  Wykorzystanie aktualnych wytycznych
- Natychmiastowa ocena - zgodnie z wybranymi wytycznymi i normami
- Niezawodność procesu - zintegrowane instrukcje testowe zapewniają pomiary zgodne z wytycznymi
- Duży zakres temperatur pracy
- Wybór języka — Dostępne w DE/ EN/ ES/ FR/IT/ CN

Specyfikacja

BIA-600 BT
wymuś wprowadzenie po obu stronach
Zakres pomiarowy 0 ... 700 N
Precyzja +/– 3 N (0–100 N)
  +/– 3% (>100 N)
Sprężystość 10 N/mm
szerokość otwarcia 90 mm
Powierzchnia 100 x 100 mm
czujnik siły mostek SG
Wymiary 320 x 250 x 110 mm
Waga 3,0 kg

Przekładka
- Kompletny zestaw dla wszystkich szerokości otwarcia zgodnie z EN 14752:2015
- Automatyczne rozpoznawanie Dystans
- Automatyczne ustawienie limitu w zależności od szerokości otwarcia
- Łatwy w użyciu, szybki montaż bez narzędzi
- Solidna konstrukcja, niska waga, POM
- Wraz z czujnikiem BIA 600, SEB2 w walizce

Oprogramowanie do oceny komputera PC PinchPilot
- Wielojęzyczny (DE, EN, IT, FR, ES)
- Graficzne przedstawienie krzywej siły
- Obliczanie parametrów istotnych dla normy
- Ocena według możliwe różne wytyczne
- Możliwość ustawienia niestandardowej polityki
- Wydruk dziennika
- eksport danych (Excel, CSV, PDF)
- Opcjonalna identyfikacja punktu pomiarowego

Wymuś e Aplikacja Meter (do pobrania ze sklepu Google Play)
- użytkownik -przyjazna aplikacja z automatycznymi aktualizacjami wytycznych i standardów
- oszczędność czasu - natychmiastowa informacja zwrotna Wynik pomiaru włącznie z prostym
  Generowanie raportów
- Biuro bez papieru — zmniejsza papier i związane z nim koszty oraz chroni
  Środowisko
- Może być używane indywidualnie - możliwa integracja podpisu klienta

- Wymagania systemowe Oprogramowanie PinchPilot i aplikacja (patrz karta Oprogramowanie/aplikacja)

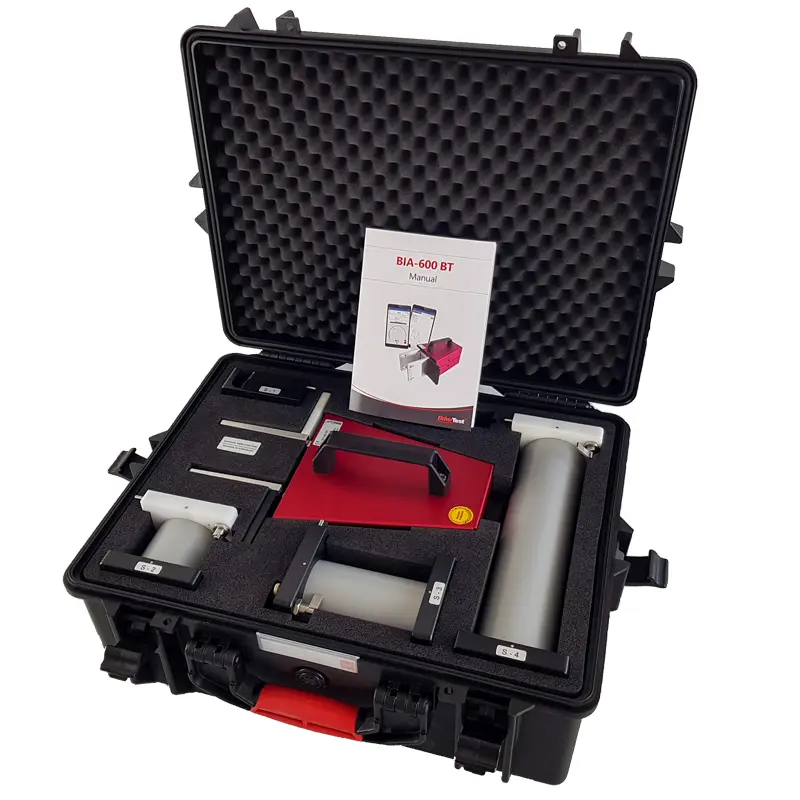

Zakres dostawy

1 x Miernik siły zamykania BIA-600 BT
1 x Dystans (4 sztuki) wg EN 14752:2015
1 x Miernik siły App dostępny do pobrania w Google Sklep Play
1 x oprogramowanie PinchPilot (pamięć USB)
1 x kabel USB
1 x instrukcja obsługi
1 x walizka transportowa z wkładka piankowa

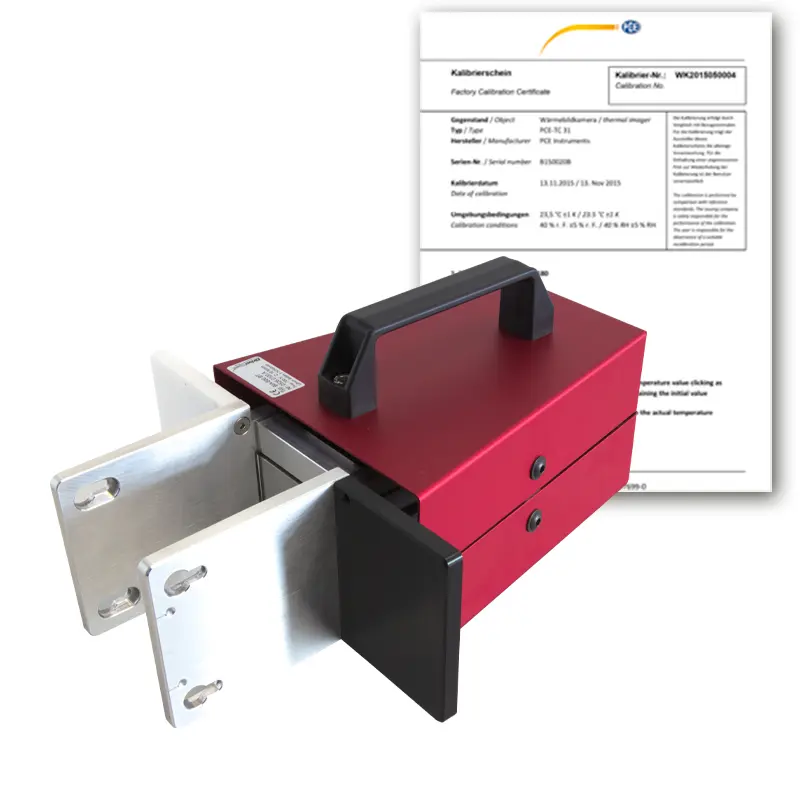

1 x certyfikat kalibracji ISO

Software / App

Opis oprogramowania / wymagań technicznych
Dla naszych urządzeń pomiarowych potrzebujesz jednego z naszych narzędzi programowych. Nasze oprogramowanie służy do oceny danych uzyskanych podczas pomiarów siły docisku. W zależności od posiadanego urządzenia pomiarowego lub oceniającego, możesz pobrać różne oprogramowanie.

- PC/laptop Windows 7 lub nowszy
- Złącze szeregowe USB lub interfejs Bluetooth
- urządzenie pomiarowe
- do następujących urządzeń pomiarowych:Oryginał BIA klasa 1, BIA 600 , FM 100, FM 200, FM 202,
   FM 205, FM 206, FM 207, FM 208, FM 300

PC -Oprogramowanie PinchPilot
Nasze oprogramowanie „PinchPilot” służy do oceny danych uzyskanych podczas pomiarów siły mocowania. Do codziennej pracy nie jest wymagane żadne dodatkowe oprogramowanie.

Eksport danych
PinchPilot zapewnia wszystkie funkcje wymagane do rutynowych pomiarów. Jeśli mimo to dane będą dalej przetwarzane w innym pomieszczeniu, do wyboru są różne rodzaje eksportu:

Eksport tekstu: Zmierzone wartości jako ciąg liczb; można zaimportować na przykład do programu Microsoft Excel
Eksport obrazu: Protokół lub indywidualny diagram w formacie EMF; można zaimportować, np. do programu Microsoft Word Dane pomiarowe można wyeksportować jako ppdx (format XML) i zaimportować za pomocą innych naszych narzędzi programowych do dalszego przetwarzania
Baza danych SQL: Specyficzny dla klienta interfejs SQL może zostać zaimplementowany na żądanie
National Instruments DataPlugin ( do importu do Diadem lub LabView )

Ocena zgodnie z wytycznymi PinchPilot
Oprogramowanie ocenia wyniki pomiarów zgodnie z wytycznymi PinchPilot. Te tworzone są na podstawie obowiązujących przepisów (przepisy, normy, wytyczne). Składają się z zestawu parametrów, które zawierają dopuszczalne wartości graniczne. Otrzymane wyniki pomiarów są odpowiednio oceniane. Dopuszczalny zakres jest wyróżniony kolorem na wykresie pomiarowym i umożliwia szybką ocenę pomiaru. Na bieżąco aktualizujemy wytyczne PinchPilot. Kalibracje wykonywane przez nas obejmują aktualizację oprogramowania, a co za tym idzie również wytycznych PinchPilot. Dzięki regularnej kalibracji użytkownik ma pewność, że zawsze sprawdza zgodnie z najnowszym stanem. Oprócz oceny według wytycznych PinchPilota, użytkownik ma możliwość stworzenia własnych wytycznych.

Dokumentacja wyników
Istnieją dwie możliwości dokumentowania pomiarów w formie papierowej: Dziennik pomiarów to szczegółowa dokumentacja graficzna punktu pomiarowego. Natomiast raport pomiarowy jest dokumentacją dla kilku punktów pomiarowych w formie tabelarycznej. Pozwala to na udokumentowanie wszystkich pomiarów obiektu (drzwi, wagonu itp.).
Możesz samodzielnie ustawić język użytkownika: niemiecki, angielski, francuski, włoski i hiszpański. Koszty aktualizacji oprogramowania zostaną naliczone, jeśli dla pobranej wersji nie będzie dostępna licencja.

Obecnie można ocenić następujące standardy i wytyczne:
  EN 81-1 2000-4-EG
  FMVSS118
  APTA PR-MS-18-10
  ASME A17.1 2000
  DIN EN 14752:2005
  DIN EN 14752:2015
  2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
  EN14120 DIN 18650-1
  DIN EN 12453
        DIN EN 16005
  DIN EN 60335-2-103
  ASR A1.7
  ECE R-21
  EN 12650- 1

Dla naszych urządzeń pomiarowych potrzebujesz jednego z naszych narzędzi programowych. Nasze oprogramowanie służy do oceny danych uzyskanych podczas pomiarów siły docisku. W zależności od posiadanego urządzenia pomiarowego lub oceniającego możesz pobrać różne oprogramowanie.

Aplikacja Force Meter / Opis

Do naszych urządzeń pomiarowych potrzebujesz jednego z naszych narzędzi programowych. Nasze oprogramowanie służy do oceny danych uzyskanych podczas pomiarów siły docisku. W zależności od posiadanego urządzenia pomiarowego lub oceniającego możesz pobrać różne oprogramowanie.

- Pobierz aplikację ze sklepu Google Play
- Android -Urządzenie
- dla urządzeń pomiarowych: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT

Wymagania techniczne
- Urządzenie mobilne z Androidem (tablet/smartfon)
- Android 5.0 lub nowszy
- Interfejs Bluetooth
- Urządzenie pomiarowe Bluetooth (bezprzewodowe/bezprzewodowe)

Funkcje aplikacji Force Meter na Androida

Akwizycja i wizualizacja danych pomiarowych
Aplikacja wyświetla dane po pomiarze w postaci wykresu. Dodatkowo inne parametry pomiaru są obliczane i prezentowane w formie tabelarycznej. Wszystkie dane są przechowywane w lokalnej bazie danych na urządzeniu, dzięki czemu można je łatwo znaleźć później.

Ocena zgodnie z normą
Aplikacja ocenia pomiary według wcześniej zdefiniowanych kryteriów oceny. Te tworzone są na podstawie obowiązujących przepisów (ustaw, dyrektyw, norm, norm). Dopuszczalne wartości są pokazane na wykresie pomiarowym lub w formie tabelarycznej i tym samym umożliwiają szybką ocenę pomiaru. Aktualizujemy kryteria oceny, a użytkownicy mogą łatwo pobierać aktualizacje ze Sklepu Google Play.

Prowadzenie użytkownika przez proces pomiaru
Użytkownik jest intuicyjnie prowadzony przez proces pomiaru, zanim pomiaru wybrano odpowiednią normę lub wytyczne. W zależności od punktu, który ma zostać zmierzony, aplikacja dostarcza informacji o tym, jak przeprowadzić pomiar.
Wszystkie punkty pomiarowe są wyświetlane na liście i oznaczane jako zakończone po pomiarze. W ten sposób użytkownik zawsze ma przegląd pomiarów do wykonania.

Własne obiekty pomiarowe i identyfikacja punktów pomiarowych
Użytkownik ma możliwość stworzenia obiektu pomiarowego oraz wszystkich dane takie jak oznaczenie, numer seryjny, typ lub zapis właściciela. Ponadto na obiekcie pomiarowym można zapisać kod kreskowy lub kod QR. Dzięki wbudowanej w urządzenie kamerze obiekty pomiarowe można łatwo wybrać w późniejszym czasie w celu przeprowadzenia nowego pomiaru. W oknie wyników można użyć tych charakterystyk do filtrowania w celu uzyskania wszystkich pomiarów dla obiektu pomiarowego.

Tworzenie raportu i eksport danych
Od razu po pomiarze tworzony jest raport PDF do pomiaru. Użytkownik ma możliwość przesłania tego pliku PDF bezpośrednio pocztą elektroniczną lub zapisania go w miejscu przechowywania (urządzenie, chmura itp.). Jeśli drukarka jest podłączona do urządzenia z systemem Android, raport można również wydrukować natychmiast. Funkcje podpisu i komentarza to przydatne funkcje do tworzenia raportów dla klientów. Dodatkowo oferujemy funkcję tworzenia zdjęć wewnętrznym aparatem urządzenia. Można je uwzględnić w raporcie do dokumentacji. Dodatkowo istnieje możliwość eksportu danych pomiarowych w formacie ppdx (format XML). Możesz je otwierać i przetwarzać na przykład za pomocą naszych innych narzędzi programowych.

Możesz samodzielnie ustawić język użytkownika : niemiecki , angielski, francuski, włoski i hiszpański.

Obecnie można ocenić następujące standardy i wytyczne:
ASR 1.7
DIN EN 12453:2017
DHF-TS-011:2018
DIN EN 16005:2012
DIN EN 18650-1:2010
DIN EN 14752
2000/4 EG
DIN EN 81-20

Do naszych urządzeń pomiarowych potrzebujesz jednego z naszych narzędzi programowych. Nasze oprogramowanie służy do oceny danych uzyskanych podczas pomiarów siły docisku. W zależności od posiadanego urządzenia pomiarowego lub oceniającego możesz pobrać różne oprogramowanie.
