Numer zamówienia: PCE-DFG N 10TW

Miernik momentu PCE-DFG N 10TW

7.009,00 zł
8.621,07 zł
:
4250348723024
PCE-DFG N 10TW
Cena netto (nie zawiera kosztów dostawy)
Handgerät
0 ... 10 Nm
Ja
USB
Czas dostawy: Ponad 10 dni

Opis

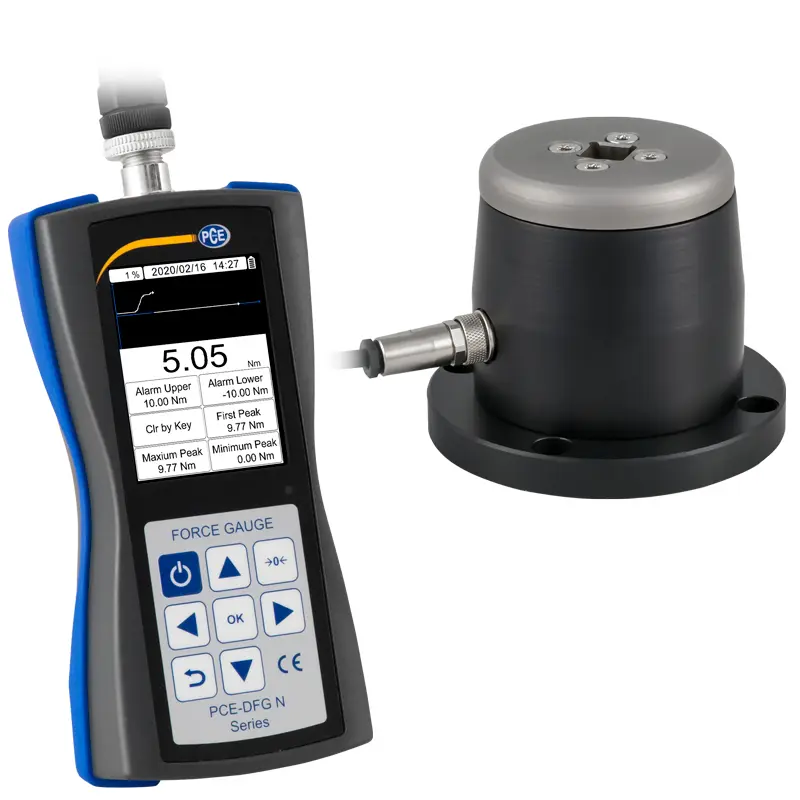

Miernik momentu obrotowego PCE-DFG N 10TW
Momentomierz do 10 Nm / zewnętrzny przetwornik momentu obrotowego 1/2" - gniazdo kwadratowe / wyświetlacz graficzny / funkcja PEAK / częstotliwość próbkowania maks. 1600 Hz / z oprogramowaniem

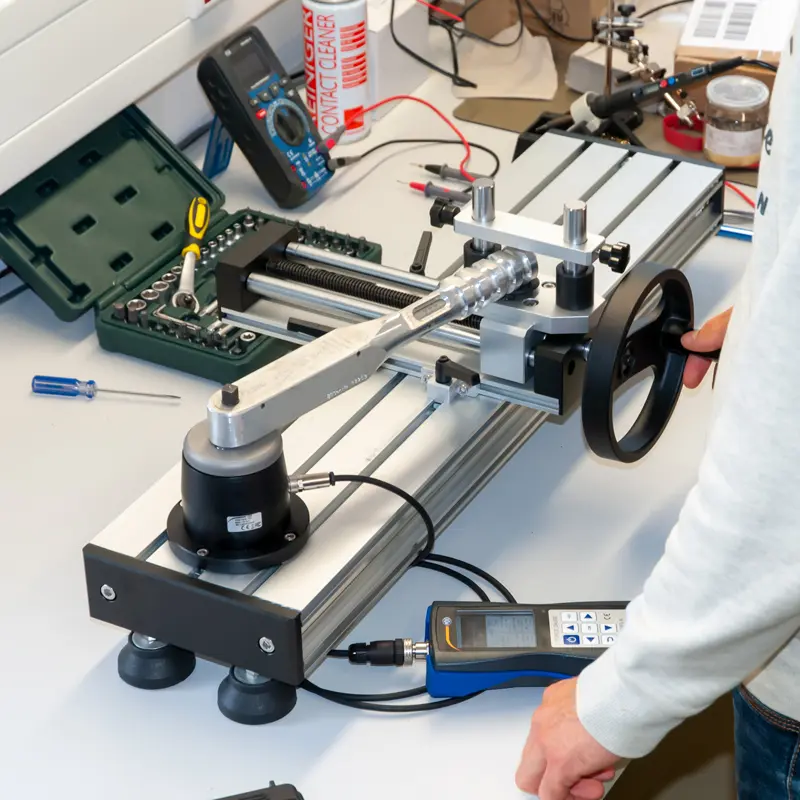

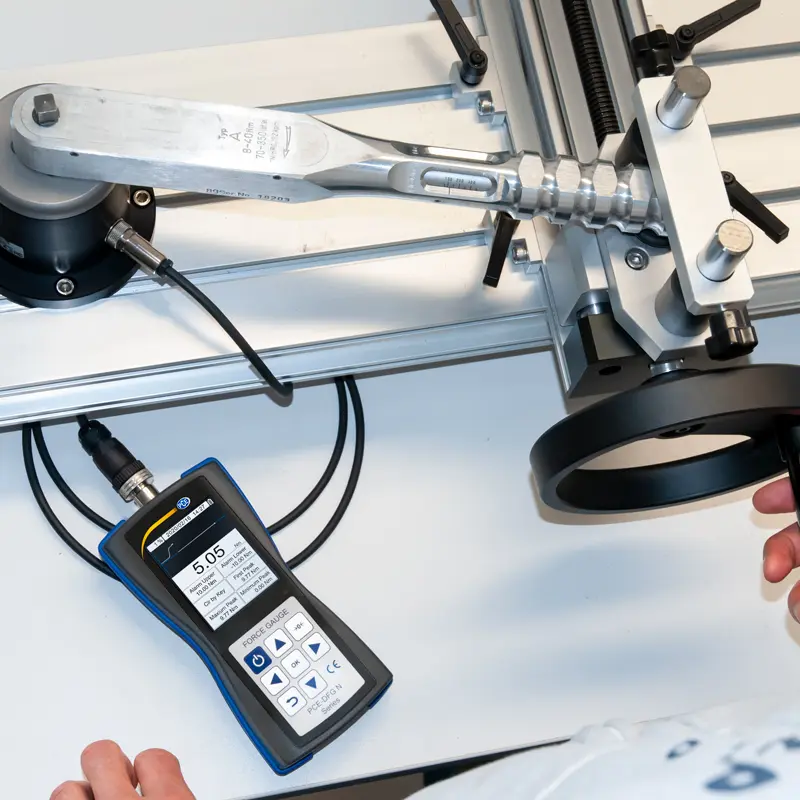

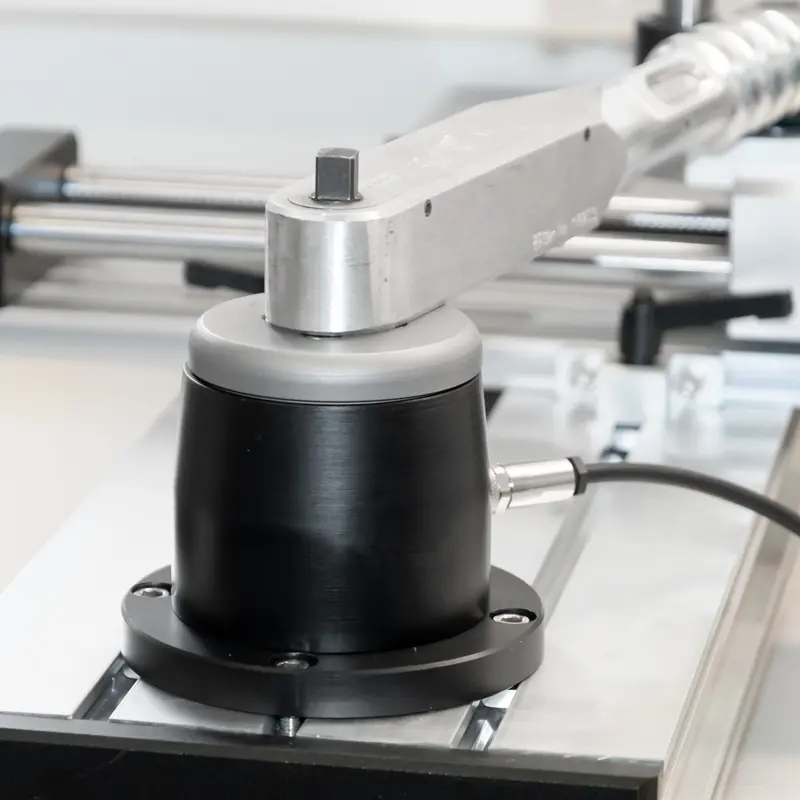

Tester klucza dynamometrycznego składa się z ręcznego urządzenia pomiarowego i zewnętrznego przetwornika momentu obrotowego . Czujnik skrętny jest połączony z ręcznym przyrządem za pomocą kabla o długości 1,5 m, co pozwala na zainstalowanie go na stanowisku probierczym lub zamontowanie bezpośrednio na stole probierczym.

Miernik momentu obrotowego zostanie dostarczony wyregulować tak, aby pomiary kontrolne można było rozpocząć natychmiast. Opcjonalnie dostępne jest świadectwo kalibracji dla urządzenia do pomiaru momentu obrotowego. Ten certyfikat jest docelowym/rzeczywistym porównaniem z identyfikowalnym wzorcem odniesienia i tym samym służy jako dowód dokładności pomiaru. Niepewność pomiaru urządzenia do pomiaru momentu obrotowego wynosi tylko 0,5% zakresu pomiarowego. Miernik momentu obrotowego jest zatem używany jako urządzenie referencyjne podczas testowania i regulacji statycznych narzędzi dynamometrycznych. Symulator połączenia śrubowego jest absolutnie niezbędny dla dynamicznych momentów obrotowych.

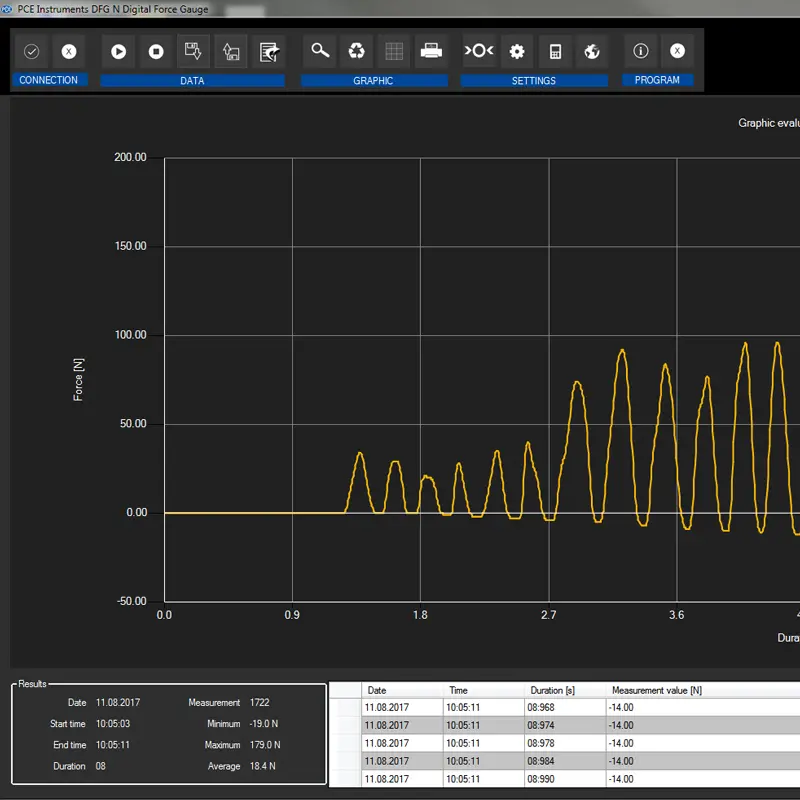

Przetwornik momentu ma 1/2" Kwadratowe gniazdo jako mocowanie i może wykonywać pomiary skręcania w obu kierunkach obrotu. Przy częstotliwości próbkowania 1600 Hz miernik momentu obrotowego niezawodnie rejestruje pierwszy i maksymalny moment skręcający (PEAK). Moment wyzwalający („klik”) jest pokazywany oddzielnie na wyświetlaczu i może zostać usunięty ręcznie lub automatycznie po upływie ustawionego czasu. Dzięki dowolnie regulowanym wartościom alarmowym, miernik momentu obrotowego może ostrzec testera o przeciążeniu narzędzia dynamometrycznego, jeśli narzędzie samoczynnie się nie uruchomi. Do dokładniejszej analizy sił skrętnych można użyć oprogramowania komputerowego wchodzącego w zakres dostawy.

Najważniejsze cechy


- pomiar skrętu w lewo/w prawo
- częstotliwość próbkowania 1600 Hz
- błąd limit 0,5% zakresu pomiarowego
- Funkcja PEAK / Hold
- Wyświetlacz graficzny

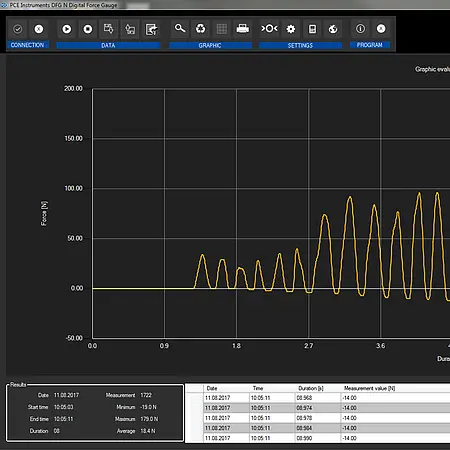

- Oprogramowanie komputerowe
- Możliwe zasilanie sieciowe i bateryjne


Specyfikacja

powierzchnia pomiarowa 0 ... 10 Nm
Rozdzielczość 0,005 Nm
Dokładność ± 0,5% zakresu pomiarowego
Jednostki pomiarowe Nm, lbfft , kgfm

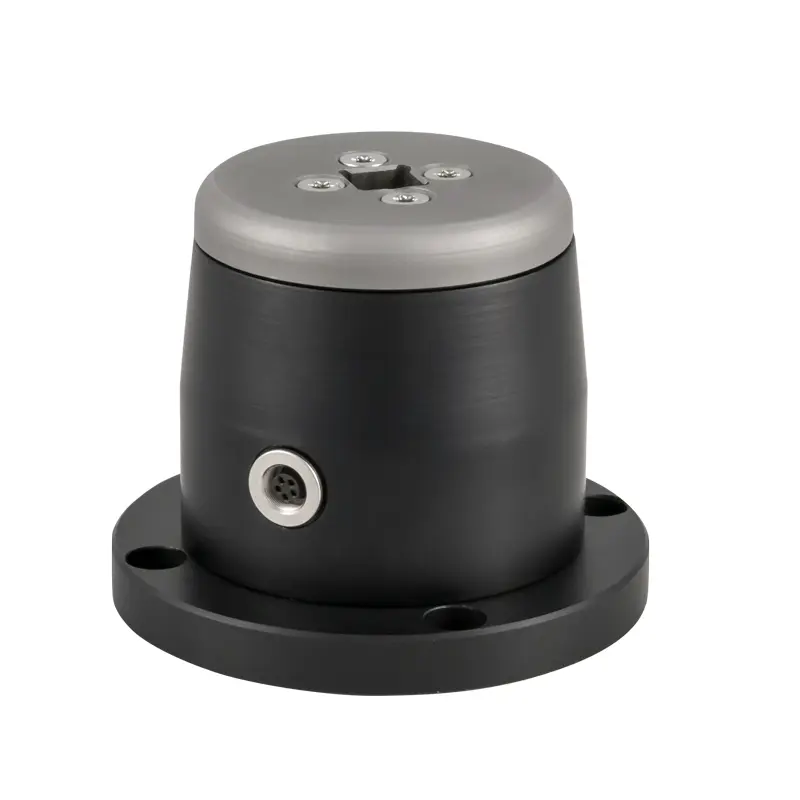

Mocowanie czujnika momentu obrotowego 1/2" (12,5 x 12,5 mm) kwadratowy napęd
pomiar skrętu lewo / prawo

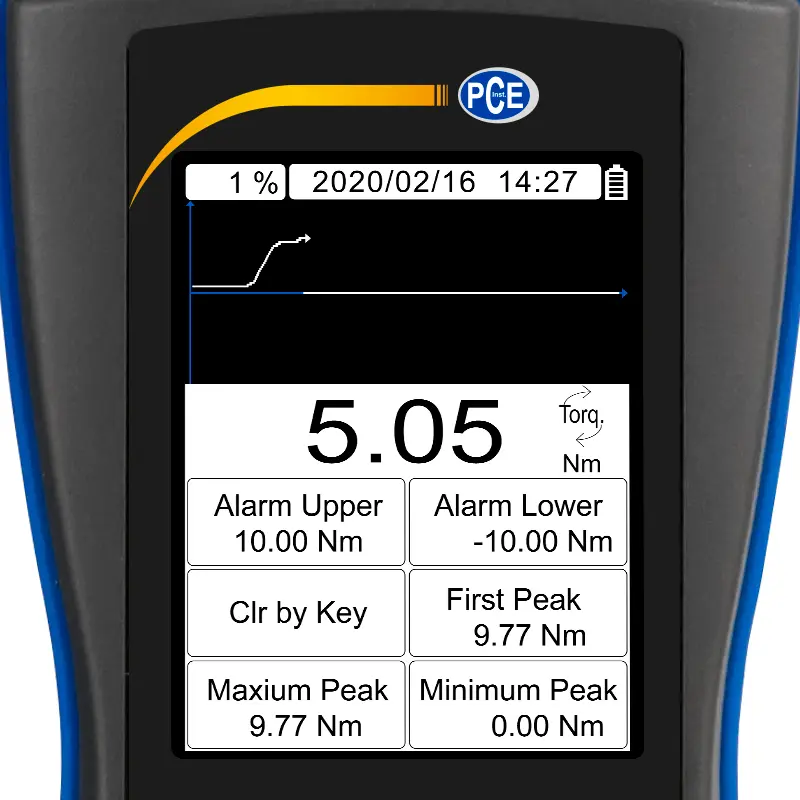

Wyświetlacz 2, 8" Wyświetlacz graficzny TFT
Tryby alarmu wewnątrz, na zewnątrz
Częstotliwość próbkowania 6 ... 1600 Hz
Pamięć na 100 serii pomiarowych po 8000 punktów pomiarowych każda
Zasilacz Akumulator NiMh, 6 V / 1600 mAh
Czas pracy baterii ok. 10 godzin
Zasilacz / ładowarka 12 V / 1 A

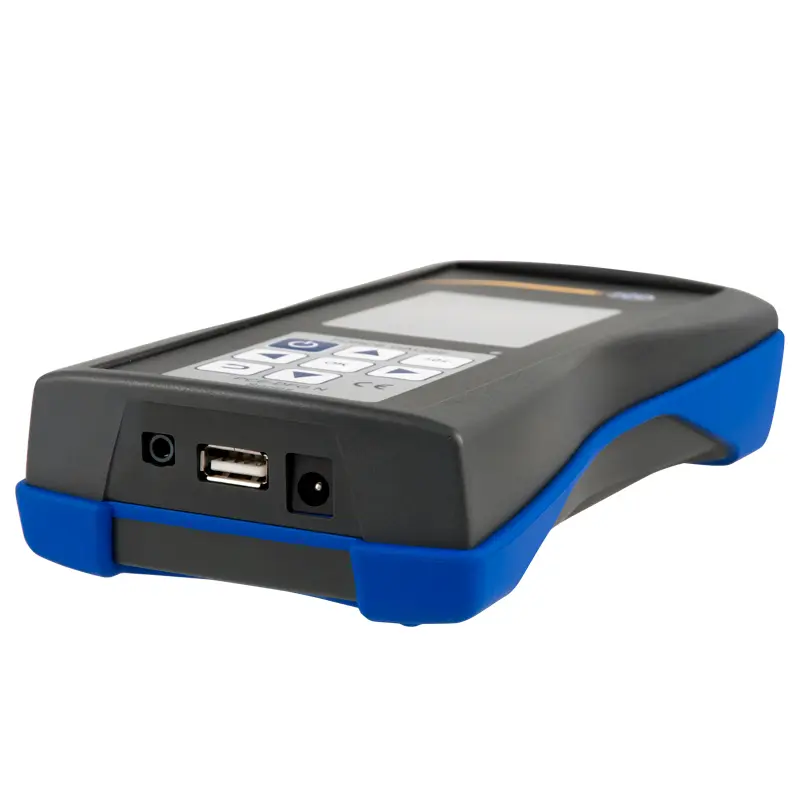

Wyjścia Interfejs: USB
Wyjście przełączające: 12 V / 50 mA
Klasa ochrony IP 54
Warunki pracy i przechowywania    -10 ... 50 °C
5 ... 95 % wilgotności względnej bez kondensacji
Wymiary przetwornika momentu obrotowego H 85 mm / Ř 72 mm / Ř 104 mm
( patrz rysunek techniczny)
Długość kabla czujnika/td> ok. . 1,5 m
Wymiary słuchawki 200 x 97 x 42 mm
Waga słuchawki 540 g
Waga czujnika skrętu 985 g

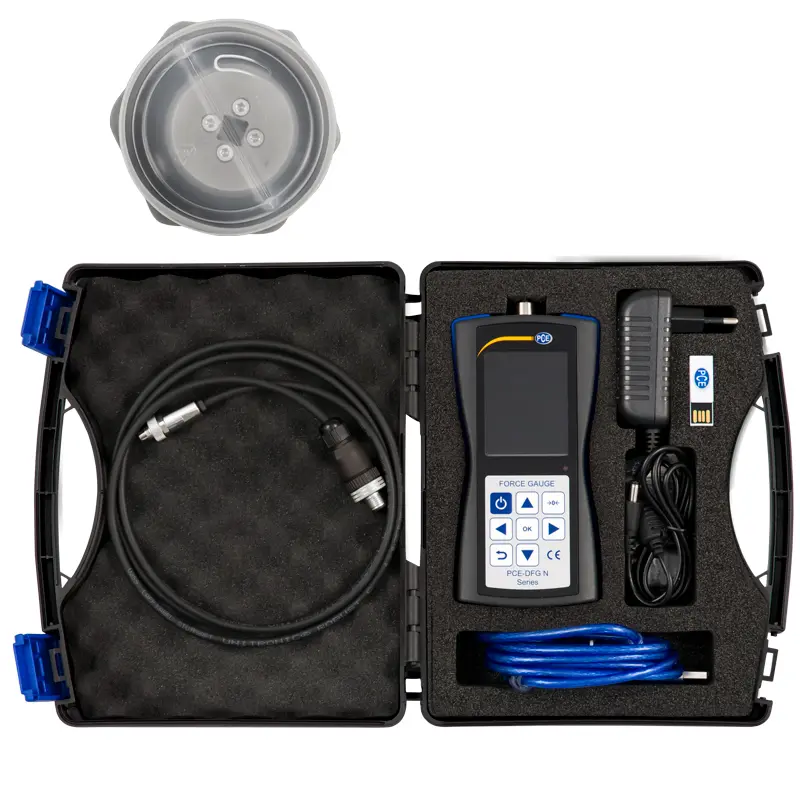

Zakres dostawy

1 x urządzenie oceniające moment obrotowy PCE-DFG N 10TW
1 x przetwornik momentu obrotowego 10 Nm

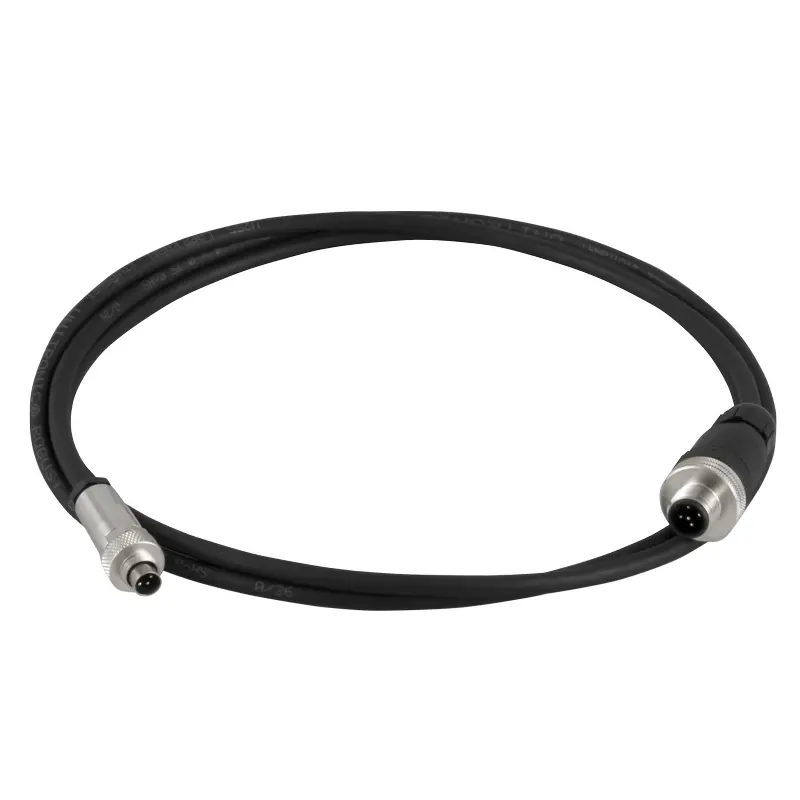

1 x kabel czujnika 1,5 m
1 x oprogramowanie komputerowe
1 x kabel USB do transmisji danych
1 x zasilacz
1 x futerał

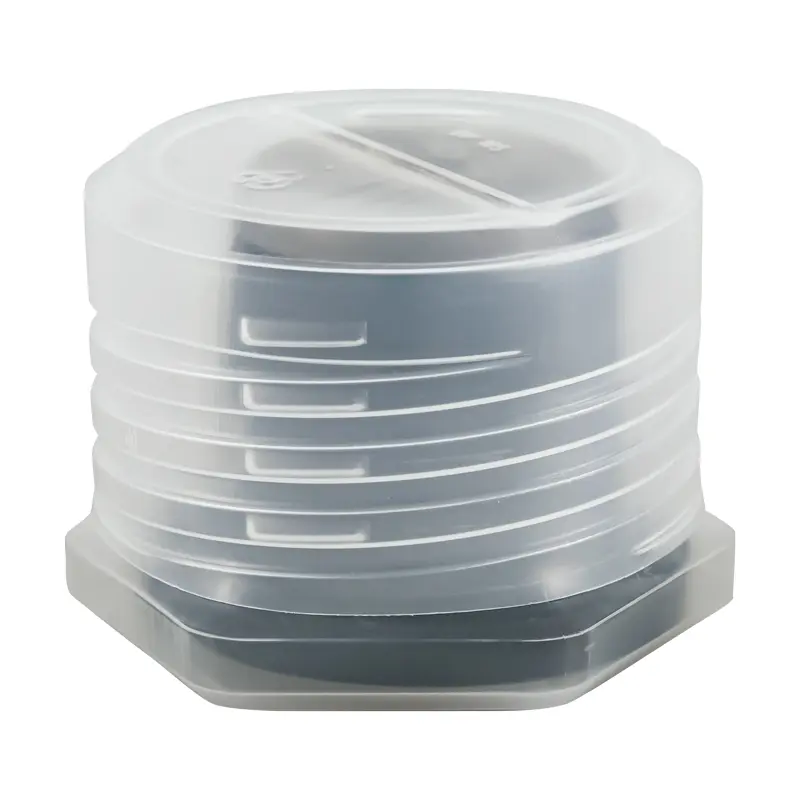

1 x gniazdo śrubowe czujnika
1 x instrukcja obsługi
