Numer zamówienia: PCE-PVA 100-ICA

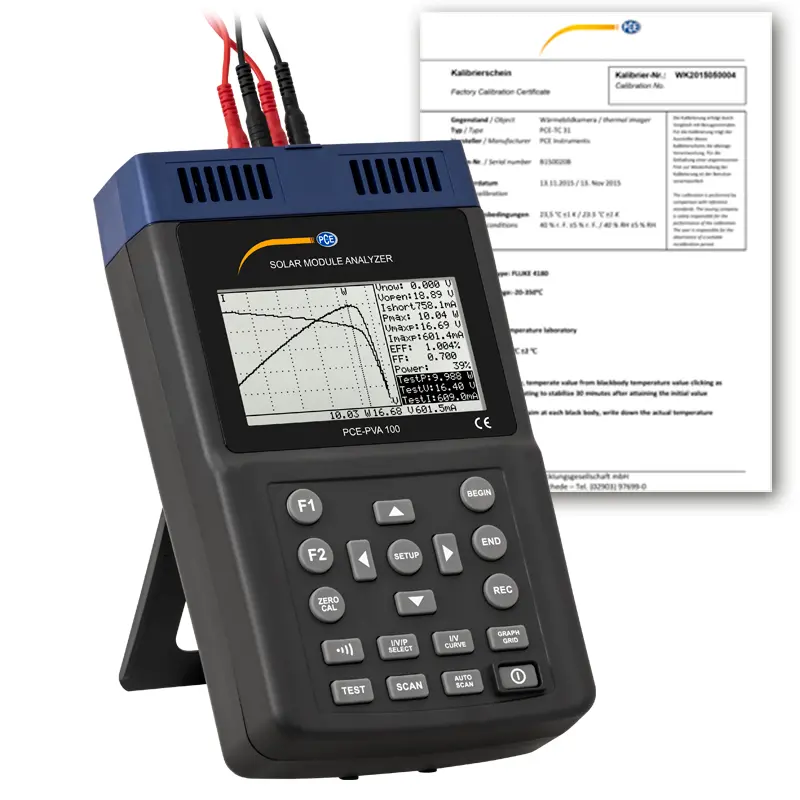

Licznik solarny PCE-PVA 100-ICA wraz z certyfikatem kalibracji ISO

6.345,00 zł
7.804,35 zł
:
4250348729712
PCE-PVA 100-ICA
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 5-7 dni

Opis

Licznik energii słonecznej o zakresie pomiarowym 0 ... 12 A DC / interfejs USB /
Pamięć danych na 100 mierzonych charakterystyk / 4,8" Wyświetlacz LCD /
Zasilanie bateryjne na ok. 400 pomiarów

Licznik energii słonecznej jest przydatnym narzędziem do badania właściwości ogniw słonecznych. Dzięki zakresowi napięcia stałego 0 ... 60 V i zakresowi prądu stałego 0 ... 12 A miernik solarny obejmuje dużą liczbę modułów fotowoltaicznych. Wyznaczone krzywe charakterystyczne są zapisywane bezpośrednio na solarnym urządzeniu pomiarowym. W pamięci danych słonecznego urządzenia pomiarowego można zapisać do 100 pomiarów. Zapisane wartości pomiarowe można następnie odczytać i przetworzyć na komputerze PC za pomocą odpowiedniego oprogramowania. Istnieje również możliwość pełnej obsługi miernika energii słonecznej za pomocą oprogramowania.

Dwie różne funkcje pomiarowe są dostępne dla słonecznego urządzenia pomiarowego do wyznaczania krzywych charakterystycznych modułu słonecznego. W trybie automatycznym krzywa charakterystyczna jest tworzona z automatycznymi parametrami z słonecznego urządzenia pomiarowego. Daje to operatorowi pierwsze wrażenie na temat stanu modułu fotowoltaicznego. W trybie ręcznym dla miernika energii słonecznej można ustawić początkową wartość prądu i końcową wartość prądu. Jeśli powierzchnia modułu słonecznego i moc dochodzącego promieniowania są zapisane w W/m², słoneczne urządzenie pomiarowe może obliczyć wydajność i współczynnik wypełnienia ogniwa. Kolejną funkcją pomiarową słonecznego urządzenia pomiarowego jest pomiar jednopunktowy. Określony prąd można kontrolować i sprawdzać za pomocą słonecznego urządzenia pomiarowego.

Wyświetlacz LCD na liczniku słonecznym ma rozmiar 4,8". Pozwala to na jednoczesny odczyt krzywej charakterystycznej i wszystkich mierzonych wartości. Aby lepiej przeanalizować krzywą charakterystyczną, na mierniku energii słonecznej można zbliżyć się do każdego pojedynczego punktu pomiarowego. Aby uzyskać inny widok osi X i Y, możesz przełączać się między prądem, napięciem i mocą za naciśnięciem przycisku na liczniku energii słonecznej.

Dzięki wielu różnym funkcjom miernik energii słonecznej jest idealnym narzędziem pomiarowym do badania efektywności modułów fotowoltaicznych. Urządzenie do pomiaru energii słonecznej jest zatem wykorzystywane w systemach fotowoltaicznych i instytucjach badawczych do dalszego rozwoju modułów fotowoltaicznych.

Najważniejsze cechy

- pamięć danych na 100 pomiarów
- zakres pomiarowy 0 ... 12 A DC
- trzy różne funkcje testowe
- interfejs PC do danych transmisja
- przełączany widok graficzny

Specyfikacja


Napięcie DC
Zakres pomiarowy 0 … 10 V
Rozdzielczość 0,001 V
Dokładność ±1 % ±(1 % Vopen ±0,1 V)
Zakres pomiarowy 10 … 60 V
Rozdzielczość 0,1 V
Dokładność ±1% ±(1% Vopen ± 0,1 V)

Vopen: pomiar napięcia otwartego na module słonecznym

DC
Zakres pomiarowy 0,01 … 10 A
Rozdzielczość 1 mA
Dokładność ±1% ±(1% zwarcia ±9 mA)
Zakres pomiarowy 10 … 12 A
Rozdzielczość 10 mA
Dokładność ±1% ±(1% Ishort ±0,09 A)

Ikrótki: krótki obwód prąd ogniwa słonecznego



Inne specyfikacje


regulowana powierzchnia fotowoltaiczna    0,001 … 9999 m²
regulowane natężenie promieniowania 10 … 1000 W/m²
Wyświetlacz Wyświetlacz LCD 4,8"
Bezpiecznik F250 V, 12 A
Przechowywanie danych 100 pomiarów
Czas przechowywania 0 … 99 minut
Czas pracy baterii ok. 400 pomiarów liniowych 60 … 0 V
  i 0 … 12 A
Akumulator zasilający 11,1 V, 3400 Bateria litowa mAh
Zasilacz Podstawowy: 100 … 240 VAC 50/60 Hz
  Wtórne: 15 V DC / 3A
Stopień zanieczyszczenia 2
Współczynnik temperaturowy 0,1% zakresu pomiarowego /
  °C przy temperaturach <18 °C i >28 °C
Warunki pracy -20 … 60 °C <75 % r . F. bez kondensacji
Wymiary 257 x 155 x 57 mm
Waga 1160 g


Zakres dostawy

1 x licznik energii słonecznej PCE-PVA 100-ICA
1 x kabel optyczny USB
1 x bateria, 1 x płyta CD z oprogramowaniem
2 x  ; Cęgi Kelvina
2 x bezpieczny przewód pomiarowy (100 mm)
1 x zasilacz
1 x instrukcja obsługi
1 x certyfikat kalibracji ISO
