Mikromanometr dla ciśnienia względnego i różnicowego / Rurka Pitota może być dostosowana do manometru / Funkcja MAX MIN / rejestrator danych

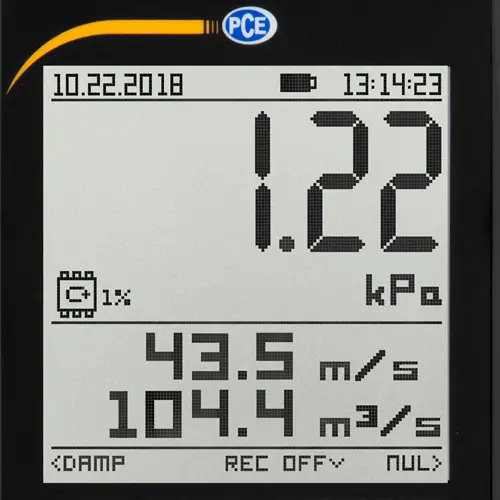

Mikromanometry serii PCE-PDA to niezawodne manometry różnicowe do pomiaru ciśnienia gazów w zakresie ± 200 Pa, ±2 kPa lub 20 kPa w zależności od modelu. Mikromanometr posiada wiele różnych funkcji pomiaru ciśnienia. Użytkownik ma do dyspozycji ponad 16 jednostek. Oprócz różnicy ciśnień manometr mierzy również temperaturę, natężenie przepływu i przepływ objętościowy. Ponadto na dwuczęściowym wyświetlaczu graficznym można wyświetlić maksymalne i minimalne ciśnienie różnicowe. Rozdzielczość różnicy ciśnień może być opcjonalnie przełączana. W mikromanometr zintegrowany jest tryb wysokiej precyzji, który zwiększa rozdzielczość dziesięciokrotnie.

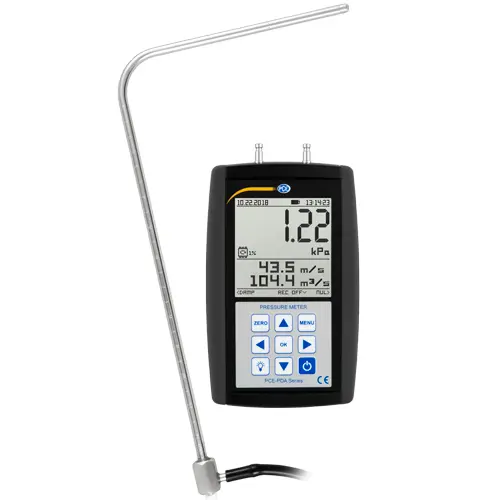

Miernik posiada funkcję rejestratora danych. Oprócz ciągłego przechowywania zmierzonych wartości umożliwia to przeprowadzenie testu szczelności przewodów ciśnieniowych. W trybie rejestratora danych istnieje możliwość ustawienia czasu, w którym na manometrze różnicowym będą zapisywane dane z wybranym wcześniej interwałem. W trybie pomiaru nieszczelności użytkownik musi określić czas trwania pomiaru oraz poziom różnicy ciśnień. Po pomiarze mikromanometr pokazuje odchylenie od wartości docelowej. Oprócz tych dwóch funkcji, urządzenie pomiarowe może określać prędkość przepływu lub przepływ objętościowy w przewodach z opcjonalnie dostępnymi pilotowymi rurkami Pitota. W zakładce "Akcesoria" dostępne są różne rurki Pitota odpowiednie dla tego mikromanometru. W przypadku dostosowanej rurki Pitota mikromanometr oblicza również natężenie przepływu na podstawie zmierzonej różnicy ciśnień.
Głównym obszarem zastosowania urządzeń pomiarowych w połączeniu z rurką Pitota jest sprawdzanie systemów wentylacyjnych w przemyśle. Aby system wentylacyjny działał optymalnie pod względem energetycznym, należy odpowiednio wyregulować strumienie objętości. Wloty powietrza powinny również pobierać tylko te ilości powietrza, które zostały wcześniej obliczone i zapisane w obliczeniach sieci kanałów. Szczególnie w przemysłowych instalacjach wentylacyjnych realizowane są bardzo duże strumienie objętości. Mikromanometr jest idealnym narzędziem do sporadycznego sprawdzania przepływów cząstkowych dużych systemów wentylacyjnych oraz określania, które przepływy cząstkowe przenoszą zbyt małe objętości. produktion.jpg" alt="Mikromanometr do testowania systemów wentylacyjnych w przemyśle." class="img-responsive img-right"/>
W przypadku instalacji nowych systemów wentylacyjnych należy również przeprowadzić test odbiorczy zgodnie z normą DIN12599. Zgodnie z normą VOB część C - DIN 18379 wymagane jest badanie odbiorcze zgodnie z normą DIN EN 12599 „Wentylacja budynków – metody badań i pomiarów przy odbiorze wbudowanych systemów klimatyzacyjnych”. występować. Podobnie jak w przypadku testowania systemów grzewczych, systemy klimatyzacji (systemy HVAC) muszą być optymalnie wyregulowane z termicznego i klimatycznego punktu widzenia. W przypadku cyklicznego testowania instalacji wentylacyjnej wskazane jest zaznaczenie punktów pomiarowych tak, aby przepływy objętościowe były zawsze rejestrowane mikromanometrem dokładnie w tych samych punktach.
Mikromanometry są zawsze dostarczane wyregulowane i skalibrowane. Czy jako klient chciałbyś otrzymać certyfikat kalibracji ISO bezpośrednio przy pierwszym zamówieniu lub w ramach corocznej kontroli? Kalibracja obejmuje kalibrację laboratoryjną wraz z certyfikatem kalibracji (dla firm, które chcą włączyć mikromanometr do swojej wewnętrznej puli urządzeń testowych lub do corocznej ponownej kalibracji Certyfikacja zgodnie z ISO obejmuje świadectwo kontroli ze wszystkimi zmierzonymi wartościami). W ten sposób masz zawsze pewność, że mikromanometr zawsze spełnia wewnętrzne wymagania określone w podręczniku ISO oraz że audytor może potwierdzić prawidłowe działanie podczas badania dokumentów.
Ponieważ mikromanometr posiada funkcję rejestratora danych, możesz uruchomić tę funkcję w tym samym czasie co pomiar szczelności i tym samym zarejestrować cały test szczelności w urządzeniu. Mikromanometr można przenieść do PCE lub laptopa i tam analizować.
Mikromanometr jest również idealny do pomiaru wycieków. Korzystając z funkcji testu szczelności, mikromanometr mierzy zmiany ciśnienia w zadanym okresie czasu (czas testu). Pomiar uruchamiamy na ekranie głównym za pomocą przycisku START. Jeśli czas testu jest ustawiony na 00:00:00, pomiar będzie trwał do momentu naciśnięcia przycisku STOP. Można również określić ± limit różnicy ciśnień w KPA. Jeśli zostanie przekroczony, zostanie to zasygnalizowane sygnałem dźwiękowym. Dodatkowo na wyświetlaczu pomocniczym miga wartość różnicy ciśnień. Po teście szczelności można zainicjować nową próbę szczelności z ustawionymi wartościami za pomocą przycisku INIT na mikromanometrze.
| Zakres pomiaru temperatury | 0 ... +50 °C |
|
| Rozdzielczość | 0,1 °C | |
| Dokładność | ±1 °C | |
| Zakres pomiaru ciśnienia | ±20 kPa | |
| Rozdzielczość | 0,1/ 1 Pa | |
| Dokładność | ±0,5% z E. | |
| Ciśnienie nominalne | 20 kPa | |
| nadciśnienie | 40 kPa | |
| Ciśnienie rozrywające | 100 kPa | |
| Media | Płyny / Powietrze | |
| Pomiar szybkości | 10 Hz | |
| Jednostki | Pa , hPa, kPa, MPa, mBar, Bar, ATM, kg/cm², mmH2O, cmH2O, inH2O, mmHg, inHg, Torr, PSI, PSF | |
| Typ ciśnienia | Różnica ciśnień Ciśnienie względne (jeśli otwarte jest przyłącze ujemne) |
|
| Przyłącza ciśnieniowe se | nypel 5 mm do szybkozłącza | |
| Max-, Min - i funkcja wstrzymania | Tak | |
| Rejestrator danych | 1024 miejsca w pamięci 1 s ... 255 godzin czasu nagrywania na miejsce w pamięci 1 s ... 24-godzinny interwał nagrywania |
|
| Średnie | Do powietrza i gazów niewybuchowych | |
| Korekta zera | Tak, używając klawisza zera | |
| Uśrednianie | Tak, między 0,1 ... 9,9 s | |
| Wyświetlacz | Graficzny wyświetlacz LCD z podświetleniem | |
| Klasa ochrony | IP41 | |

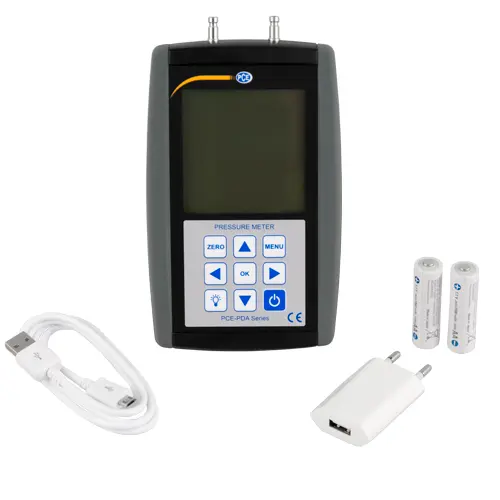

| Zasilanie | 2 x 1,5 V bateria AA / 1,2 V bateria NiMh 5 V / 500 mA zasilacz USB |
|
| Pobór prądu | 50 mA (z podświetleniem) 10 mA (bez podświetlenia) |
|
| Temperatura robocza | 0 ... 50 ° C | |
| Temperatura przechowywania | 10 ... 55 ° C | |
| Wymiary | 145 x 85 x 35 mm | |
| Waga | ok. 285g | |
