Numer zamówienia: PCE-PQC 10EU

Licznik cząstek PCE-PQC 10EU (ISO 21501-4)

17.881,00 zł
21.993,63 zł
:
4250348720337
PCE-PQC 10EU
Cena netto (nie zawiera kosztów dostawy)
Handgerät
Czas dostawy: 5-7 dni

Opis

Licznik cząstek PCE- PQC 1xEU wg ISO 21501-4

Pomiar rozmiary cząstek do 25 µm / do 6 równoległych kanałów pomiarowych /
pamięć wewnętrzna / raportowanie zgodnie z normą 14644-1, EU GMP Annex I, FS 209E /
Projekcja stężenia masowego w µg /m³ / Połączenie Ethernet, USB lub (opcjonalnie) Wi-Fi

Za pomocą licznika cząstek skalibrowanego zgodnie z normą ISO 21501-4 można określić wielkość i liczbę cząstek w gazach. Często są to optyczne liczniki cząstek oparte na metodzie światła rozproszonego. Podstawowymi elementami licznika cząstek z odpowiednią metodą pomiarową są cela pomiarowa ze źródłem światła i detektorem. Cząsteczki są zasysane przez pompę próżniową i kierowane przez komorę pomiarową. Zasadniczo elementy te są rozmieszczone w taki sposób, że żadne światło nie pada na detektor, dopóki w objętości pomiarowej lub w komorze pomiarowej nie ma żadnych cząstek. Jeśli cząstka przechodzi przez komorę pomiarową, światło jest odchylane w kierunku detektora przez efekty optyczne, takie jak dyfrakcja, rozpraszanie lub odbicie, w wyniku czego w detektorze generowany jest sygnał zależny od wielkości cząstki.

Aby móc niezawodnie określić związek między siłą sygnału w detektorze a rozmiarem cząstek, urządzenia do pomiaru cząstek do wymagających zastosowań, takich jak klasyfikacja pomieszczeń czystych zgodnie z normą 14644- 1 zgodnie ze specyfikacją ISO 21501-4 skalibrowany. ISO 21501-4 to międzynarodowa norma zapewniająca dokładność pomiarów i porównywalność wyników pomiarów z różnych liczników cząstek. Licznik cząstek zgodny z normą ISO 21501-4 dla przemysłu.ISO 21501-4 opiera się na kilku parametrach, których porównanie daje miarodajne wyniki. Parametry te obejmują kalibrację rozmiaru każdego kanału, odpowiedni błąd kanału (współczynnik fałszywych zliczeń), wydajność zliczania i rozdzielczość rozmiaru. Dodatkowo sprawdzane jest natężenie przepływu (natężenie przepływu próbki) w liczniku cząstek, aby sprawdzić działanie pompy próżniowej. Podstawowym wymaganiem do kalibracji zgodnie z normą ISO 21501-4 jest dostępność analizatora wysokości impulsu (PHA). Ten analizator wysokości impulsu musi być albo zintegrowany bezpośrednio z urządzeniem, albo musi być w stanie analizować siły sygnału i surowe sygnały w kanałach o poszczególnych rozmiarach po podłączeniu do licznika cząstek. Tylko w ten sposób można skalibrować i w razie potrzeby wyregulować poszczególne kanały.

Liczniki cząstek serii PCE - PQC firmy PCE Instruments spełniają wszystkie wyżej wymienione wymagania dotyczące kalibracji zgodnie z ISO 21501-4. Obsługa urządzeń odbywa się za pomocą kolorowego wyświetlacza dotykowego o przekątnej 4,3”. Dane pomiarowe można przechowywać w dużej pamięci, oceniać za pomocą oprogramowania i prezentować np. w postaci raportów ISO14644-1 lub EU GMP. Urządzenia pomiarowe mogą wykrywać różne wielkości cząstek w zakresie od 0,3 ... 25 µm i określać stężenie masowe, przy czym ręczne i stołowe urządzenia pomiarowe są wyposażone w wewnętrzną pompę próżniową z automatyczną regulacją natężenia przepływu. Zdalne kolektory cząstek są podłączone do zewnętrznego źródła.

Obszary zastosowania

Drobny pył ma swoje pochodzenia ze źródeł naturalnych, takich jak pożary lasów, erupcje wulkanów, sól morska, wyrzucany piasek, rośliny, a nawet mikroorganizmy. Ze względu na postępujące uprzemysłowienie, ludzie również przyczyniają się obecnie do lokalnych, czasami gwałtownie zwiększonych, emisji drobnego pyłu. Ze względu na ruch uliczny, produkcję energii, rolnictwo i przemysł wartości drobnego pyłu rosną. Niezależnie od tego, czy pochodzenie jest naturalne, czy sztuczne, w różnych obszarach zwiększone stężenie cząstek lub obecność cząstek jest niepożądana i szkodliwa.

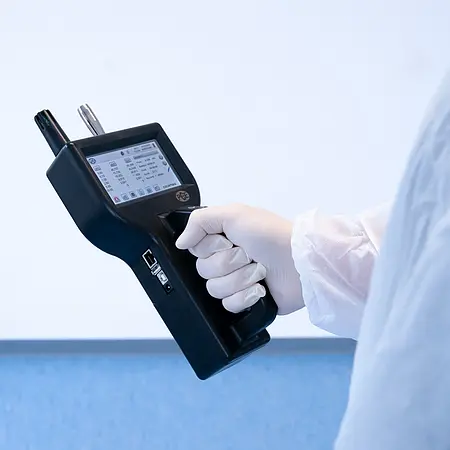

Urządzenia do pomiaru cząstek stałych skalibrowane zgodnie z ISO 21501-4 nadają się do wielu zastosowań w dziedzinie technologii pomieszczeń czystych, takich jak monitorowanie czystych stołów roboczych lub pomieszczeń czystych, kwalifikacja pomieszczeń czystych lub kontrola filtrów i monitoringu w obszarze systemów nawiewnych i wywiewnych. Liczniki cząstek skalibrowane zgodnie z ISO 21501-4 gwarantują również jakość produktu i niezawodność procesu w dziedzinie technologii pomiarów środowiskowych, renowacji budynków czy przemysłowej produkcji komponentów elektronicznych i przemysłu farmaceutycznego.


Najważniejsze cechy

- pamięć wewnętrzna
- rozmiary cząstek do 25 µm
- kolorowy wyświetlacz
- poręczny
- 6 kanałów pomiarowych
- ISONorm 14644-1, EU GMP Annex I, FS 209E
- Stężenie masy
- Ethernet, USB
- zawiera certyfikat kalibracji zgodny z NIST
- Normy: ISO 21501-4 i JIS B9921

Specyfikacja

PCE - PQC10EU
Zakres pomiarowy 0,3 ... 25 µm
Rozmiary kanałów pomiarowych fabrycznie skalibrowane na 0,3, 0,5, 1,0, 2,5, 5,0, 10,0 µm
Wydajność zliczania 50% przy 0,3 µm 100% przy >0,45 µm zgodnie z JIS
    ;
Natężenie przepływu 2,83 l/min (0, 1 ft³/min)
Losowa strata 5% przy 4000000 cząsteczek /ft³
Zasilanie bateryjne 10 h
Źródło światładioda laserowa o długiej żywotności
licznik zerowy <1 liczba/5 min (<2 cząsteczki/ft³)
  zgodnie z ISO 21501-4 i JIS
tryby liczenia automatyczne, ręczne, wyświetlanie w czasie rzeczywistym, zbiorcze/
 różnica, stężenie masowe
Alarmy 1 ... 9999999 zliczeń, regulowane
Kalibracja Możliwość śledzenia przez NIST

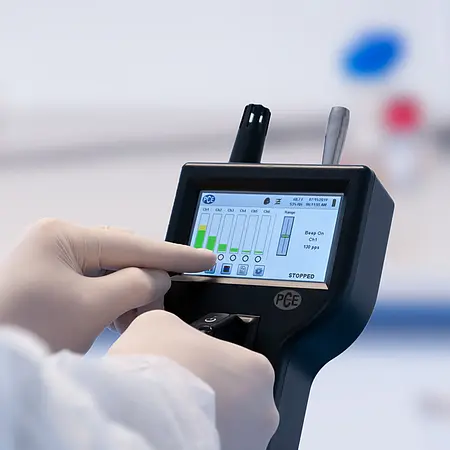

Wyświetlacz 4.3" Kolorowy wyświetlacz dotykowy WQVGA, 480 x 272 pikseli
Drukarka zewnętrzna drukarka termiczna
ssanie pompa wewnętrzna z automatycznym
  Kontrola natężenia przepływu
wylot powietrza wewnętrzny filtr HEPA
Bateria Wymienna bateria litowo-jonowa
Czas ładowania ok. 4 godziny
Raporty ISONorm 14644-1
  EU GMP Załącznik 1
  FS 209E
Konfiguracja Pamięć na 50 niestandardowych konfiguracji
Standardy ISO 21501-4 i JIS B9921
Wymiary 10" x 5" x 4,5"
Waga 1,0 kg
Pamięć 45000 rekordów danych (pamięć pierścieniowa) składających się z
  Liczba cząstek, temperatura i wilgotność, lokalizacje i czasy
Przykładowe lokalizacje przechowuj do 1000 lokalizacji bar
Czas trwania próbki 1 s ... 99 h regulowane
Zasilacz 110 ... 240 V AC 50/ 60 Hz
Warunki pracy +5 ... +40 °C
  do 95% wilgotności względnej nie -kondensacja
Warunki przechowywania 0 ... +50 ° C
  do 98% wilgotności względnej bez kondensacja

Wewnętrzny czujnik temperatury/wilgotności   0 ... +50 °C , 15 ... 90 % wilgotności względnej
Rozdzielczość 0,5° C
Dokładność ±0,5°C, ±2% wilgotności względnej

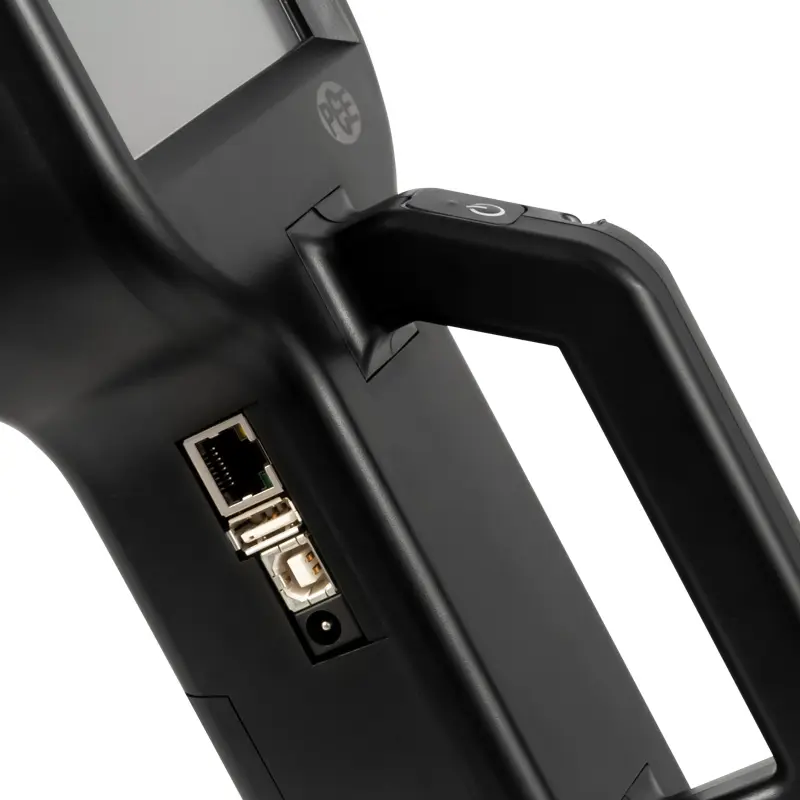

Interfejs Ethernet, USB
Opcjonalne interfejsy Wi-Fi 802.11 b/g, RS485 lub RS232
Liczba kanałów pomiarowych 6

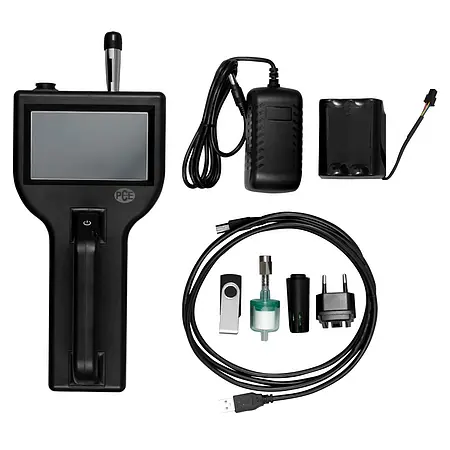

Zakres dostawy

1 x licznik cząstek PCE - PQC 10 EU
1 x sonda izokinetyczna
1 x czujnik temperatury i wilgotności
1 x filtr czyszczący
1 x Li- Bateria jonowa
1 x oprogramowanie do pobierania danych
1 x kabel USB
1 x zasilacz sieciowy
1 x certyfikat kalibracji wg NIST
1 x eksploatacyjny instrukcje
