| Zakres pomiarowy | Rozdzielczość | Precyzja | Dokładność |
| 4 mA | 0,001 mA | ±(2% + 10 cyfr) | ±(3% + 5 cyfr) |
| 40 mA | 0,01 mA | ±(2 % + 10 cyfr) | ±(3% + 5 cyfr) |
| 400 mA | 0,1 mA | ±(2 % + 5 cyfr) | ±(3 % + 3 cyfry) |
| 4 A | 0,001 A | ±(2% + 5 cyfr) | ±(3% + 3 cyfry) |
| 40 A | 0,01 A | ±(2 % + 10 cyfr) | ±(3 % + 5 cyfr) |
| 150 A | 0,1 A | ±(2% + 10 cyfr) | ±(3% + 5 cyfr) |
| Zakres częstotliwości: 40 Hz ... 1 kHz (fala sinusoidalna) | |||
| maksymalny prąd wejściowy: 150 A AC | |||
| Funkcja pomiarowa | |||
| Napięcie prądu stałego | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 4 V | 0,001 V | ±( 0, 5% + 4 cyfry) | |
| 40 V | 0,01 V | ||
| 400 V | 0,1 V | ||
| 600 V | 1 V | ||
| Impedancja wejściowa: 10 MΩ | |||
| Maksymalne napięcie wejściowe: 600 V AC/DC RMS | |||
| funkcja pomiarowa | |||
| Napięcie AC | |||
| Zakres pomiarowy | Rozdzielczość | Precyzja | |
| 4 V | 0,001 V | ±(1 % + 3 cyfry) | |
| 40 V | 0,01 V | ||
| 400V | 0,1V | ||
| 600 V | 1 V | ||
| Impedancja wejściowa: 10 MΩ | |||
| maksymalne napięcie wejściowe: 600 V AC/DC RMS | |||
| Zakres częstotliwości: 40 Hz ... 1 kHz (sinusoida) | |||
| Funkcja pomiaru | |||
| Odporność | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 400Ω | 0,1Ω | ±(0,8% + 3 cyfry) | |
| 4 kΩ | 0,001 kΩ | ||
| 40 kΩ | 0,01 kΩ | ||
| 400 kΩ | 0,1 kΩ | ||
| 4 MΩ | 0,001 MΩ | ||
| 40 MΩ | 0,01 MΩ | ±(1 % + 3 cyfry) | |
| Pomiar napięcia w obwodzie otwartym: ok. 0,4 V | |||
| Ochrona przeciwprzepięciowa: 600 V AC/DC RMS | |||
| funkcja pomiarowa | |||
| Test ciągłości | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| Sygnał przy <40 Ω | 0,1 Ω | - | |
| Ochrona przed przepięciami: 600 V AC /DC RMS | |||
| Funkcja pomiaru | |||
| Temperatura | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| -20 ... 0 °C | 1 °C | ±(3 % + 5 cyfr) | |
| -4 ... 32 °F | 1 °F | ||
| - 0 ... 400 °C | 1 °C | ±(1,5 % + 5 cyfr) | |
| 32 ... 757 °F | 1 °F | ||
| 400 ... 1000 °C | 1 °C | ±(3 % + 5 cyfr) | |
| 752 ... 1832 °F | 1 °F | ||
| Ochrona przeciwprzepięciowa: 600 V AC/DC RMS | |||
| Dokładność pomiaru temperatury nie uwzględniają dokładności czujników temperatury | |||
| funkcja pomiaru | |||
| Pojemność | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 40, 00 nF | 0,01 nF | ±(3 % + 8 cyfr) | |
| 400,0 nF | 0,1 nF | ||
| 4,000 µF | 0,001 µF | ||
| 40,00 µF | 0,01 µF | ||
| 400,0 µF | 0, 1 µF | ||
| 4000 mF | 0,001 µF | ||
| 40,00 mF | 0,01 µF | ||
| Ochrona przeciwprzepięciowa: 600 V AC/DC RMS | |||
| funkcja pomiarowa | |||
| Dioda test | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 3,2 V | 0,001V | - | |
| Ochrona przeciwprzepięciowa: 600 V AC/DC RMS | |||
| Napięcie probiercze: 3,2 V | |||
| Prąd przewodzenia: 1 mA | |||
| dokładności odnoszą się do następujących U Warunki otoczenia: 23 ± 5°C i <75 % RH | |||
| Ogólne dane techniczne | |||

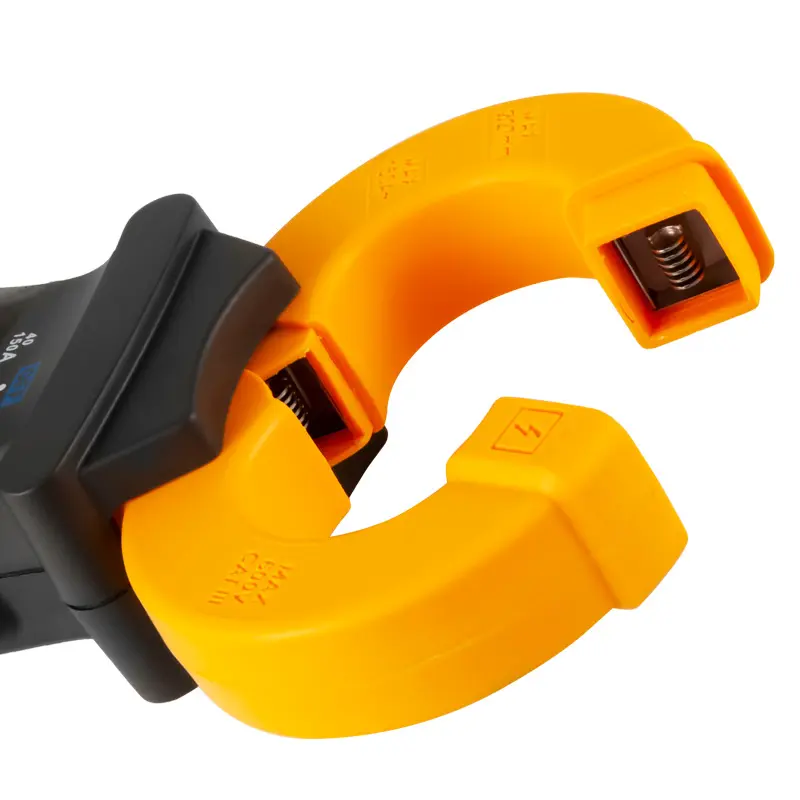

| maksymalne otwarcie cęgów prądowych | 30 mm | ||
| Automatyczne wyłączanie | po 30 minutach można dezaktywować | ||
| Zasilacz | 2 x 1,5 V bateria AAA | ||
| Częstotliwość pomiaru | 3 pomiary na sekundę | ||
| Wyświetlacz przy przepięciu | "OL" | ||
| maksymalny wyświetlacz | 4000 | ||

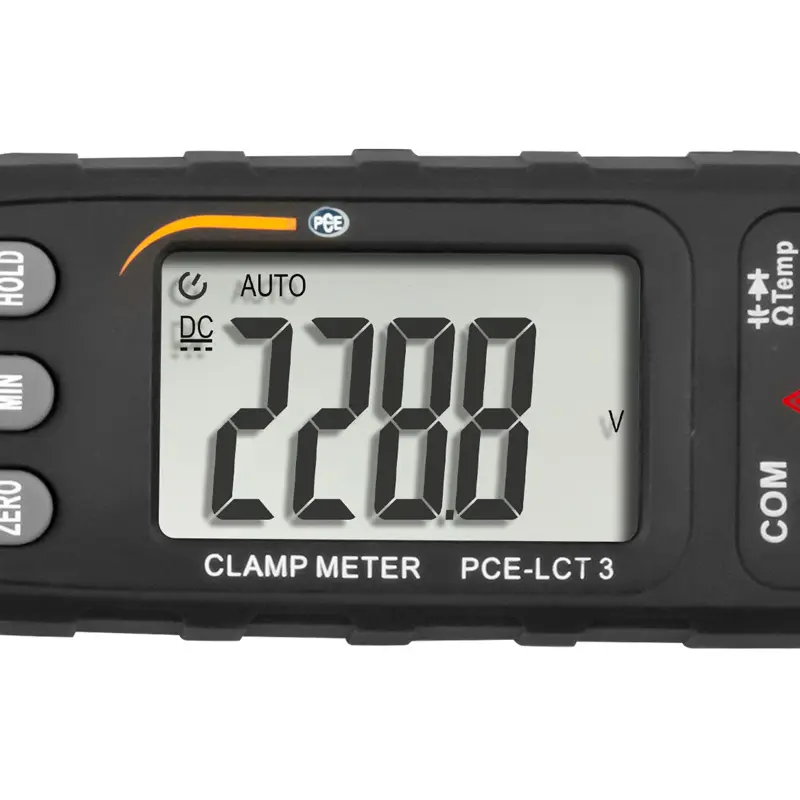

| Wyświetlacz | Wyświetlacz LCD | ||
| maksymalna praca Wysokość | 2000 m | ||
| Współczynnik temperaturowy | 0,1 x dokładność x °C* | ||
| Warunki pracy | 18 ... 28 °C | ||
| Warunki przechowywania | -10 ..50 °C | ||
| Wymiary | 213 x 62 x 38 mm | ||
| Waga | ok. 238 g z bateriami | ||
| *Temperatura wynika z różnicy między temperaturą warunków pracy a aktualną temperaturą otoczenia. | |||
| Przykład: | |||
| Czy aktualna temperatura otoczenia jest wyższa niż temperatura warunków pracy | |||
| (50 °C (bieżąca temperatura otoczenia)) - (40 °C (temperatura warunków pracy)) = 10 °C | |||
| Czy aktualna temperatura otoczenia jest niższa niż temperatura warunków pracy | |||
| (0°C (temperatura warunków pracy)) - (-5°C (bieżąca temperatura otoczenia)) = 5°C | |||
