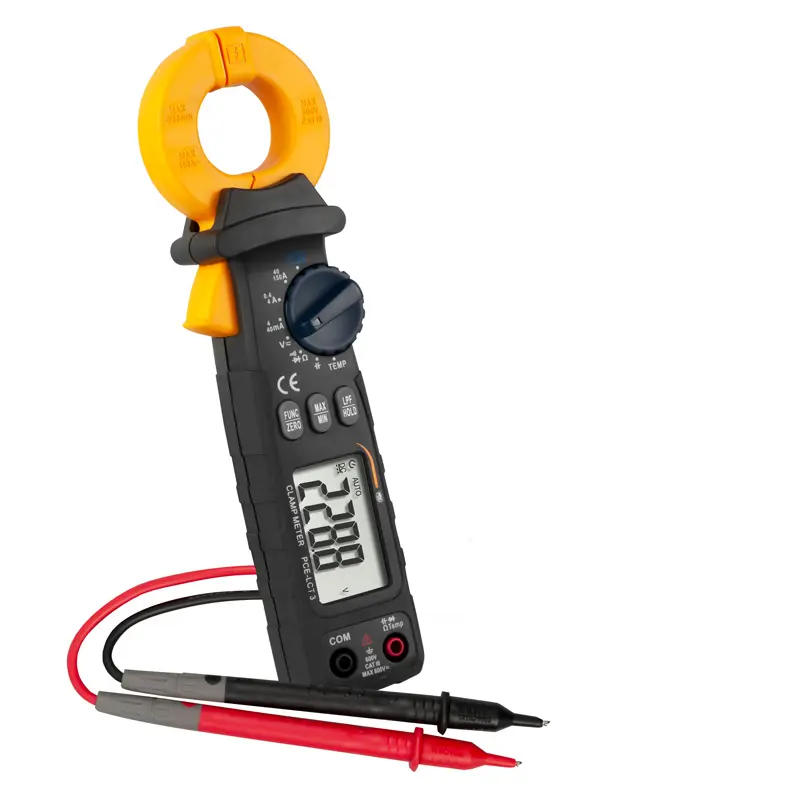

Amperemeter

Amperemeter [powiększenie-zoom]
Amperemeter
Amperemeter

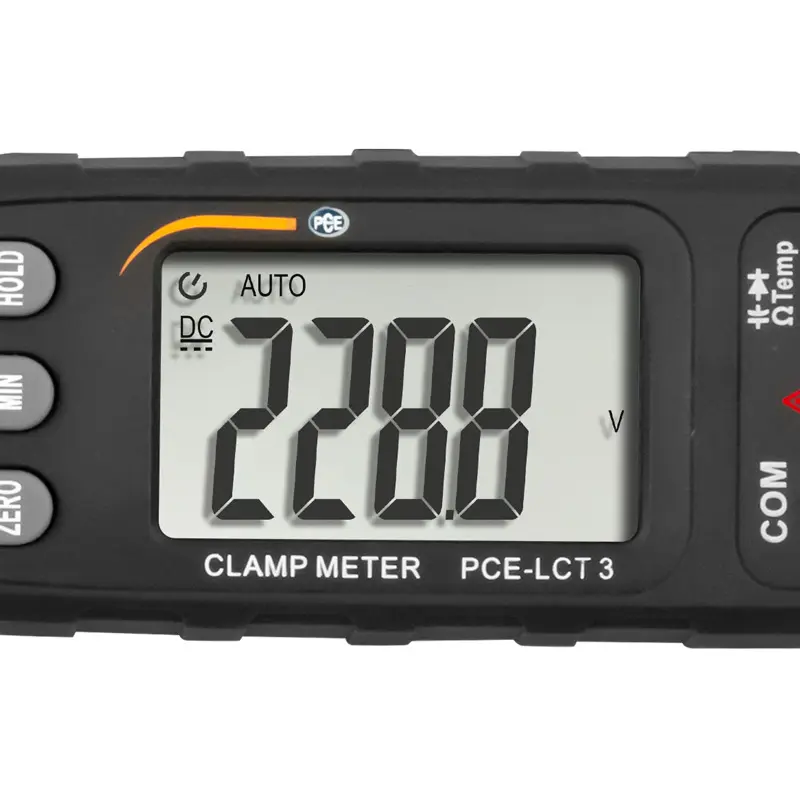

Amperemeter Display

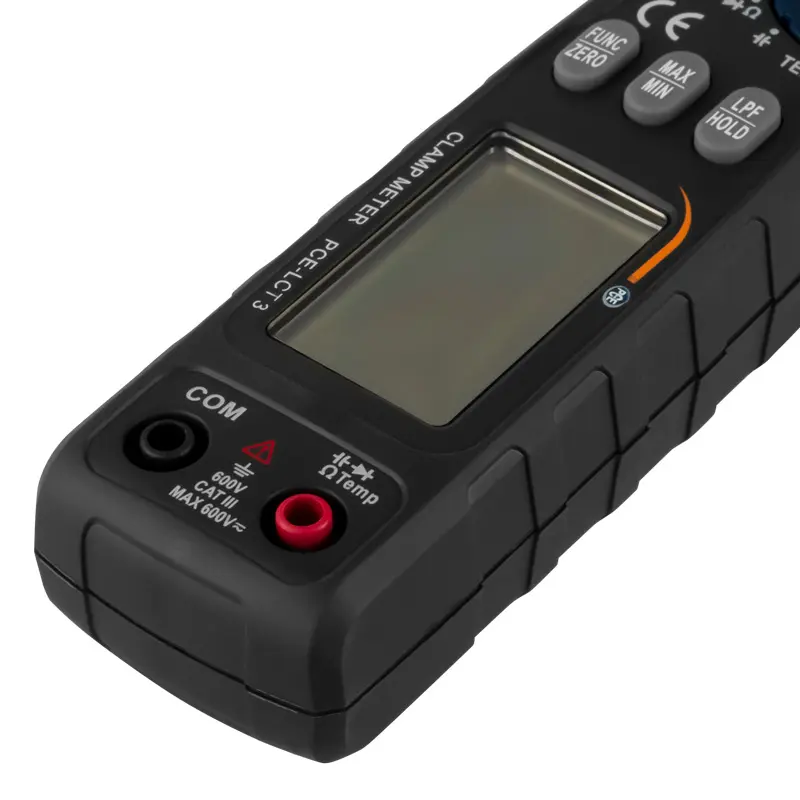

Amperemeter Anschlüsse

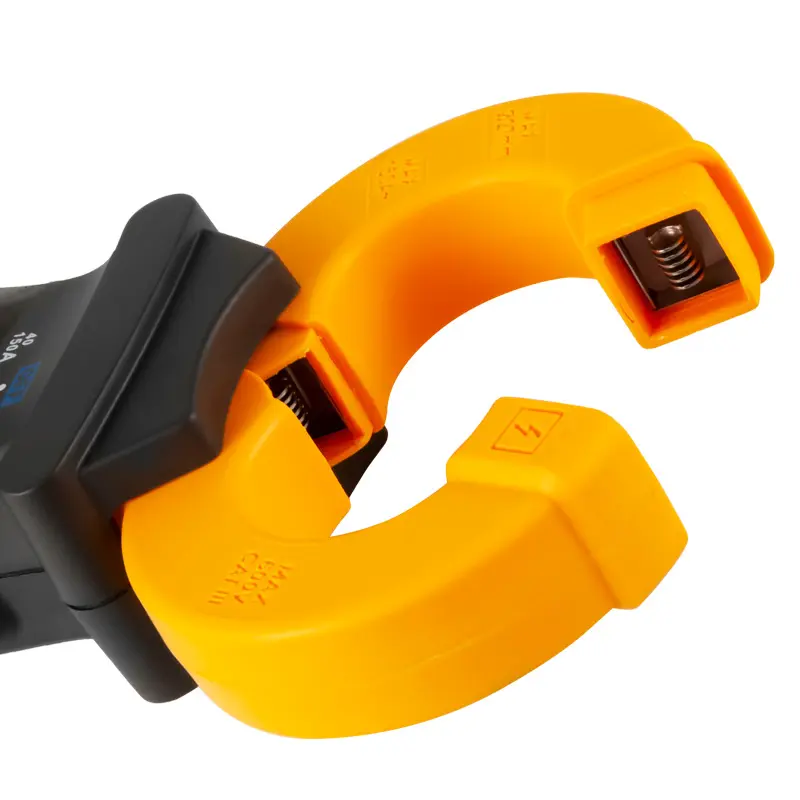

Amperemeter Klemme

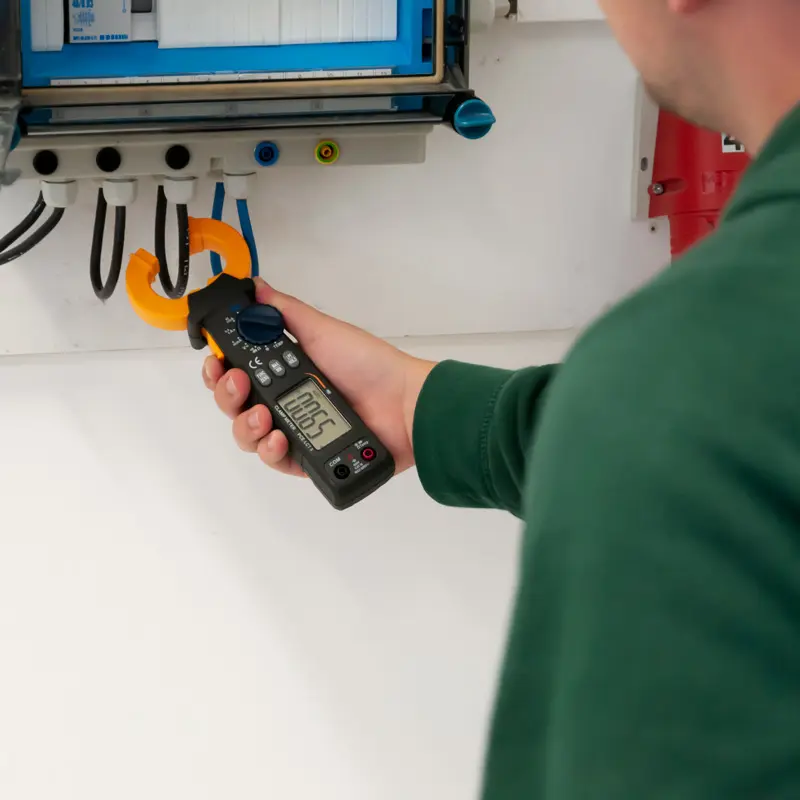

Amperemeter Anwendung

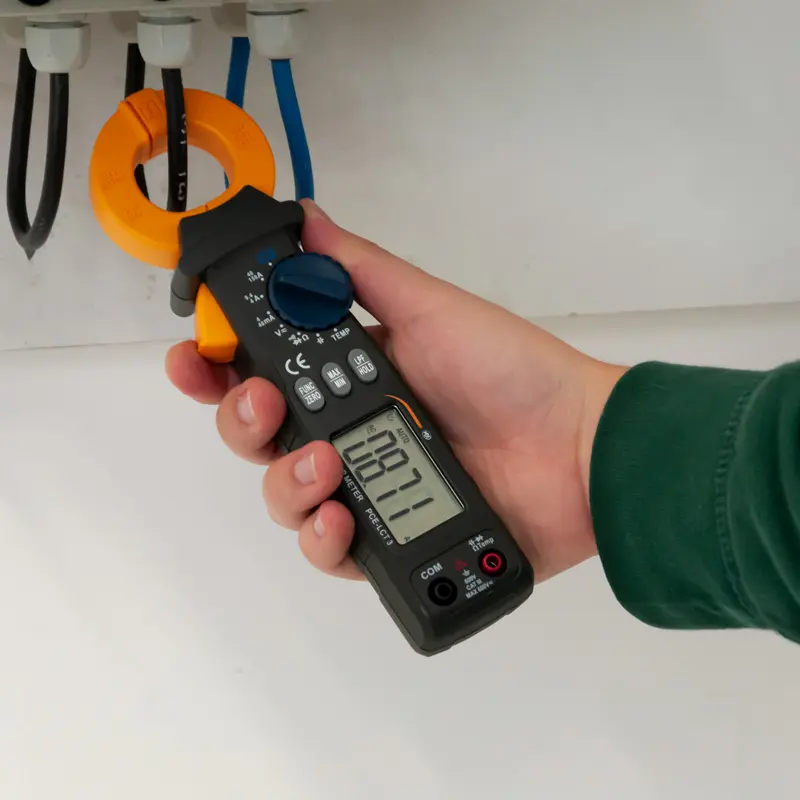

Amperemeter Anwendung
Amperemeter Lieferumfang

Amperomierz PCE-LCT 3-ICA z certyfikatem kalibracji ISO

Numer zamówienia: PCE-LCT 3-ICA
GTIN (EAN):
1.539,00 zł
1.892,97 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-LCT 3-ICA
Czas dostawy: 5-7 dni
CAT II / 400 V
Stromzange
Leckstrommessung
100 A AC
Digital

Akcesoria

Opis


 Amperomierz do wyznaczania prądu upływu / pomiaru temperatury za pomocą termopara /
pomiar prądu indukcyjnego do 150 A AC / rozwarcie cęgów prądowych 30 mm / wiele funkcji pomiarowych

Amperomierz to idealne urządzenie pomiarowe do pomiaru prądów upływu. Jest to możliwe dzięki szerokiemu zakresowi pomiarowemu amperomierza. Pomiary prądu do 150 A AC można również przeprowadzić za pomocą amperomierza. Aby przetestować przewody zasilające prądem do 150 A, amperomierz można otworzyć do 30 mm dla odpowiedniego przekroju przewodu.

Oprócz pomiaru prądu amperomierz może również bezpośrednio mierzyć napięcia do 600 V. Ze względu na pomiar prądu i napięcia amperomierz jest idealnym przyrządem pomiarowym do wykonywania pomiarów i analiz np. w sieciach trójfazowych. Za pomocą testu ciągłości amperomierz można wykorzystać na przykład do znalezienia nieprawidłowego okablowania w podrozdzielnicach.

Najważniejsze cechy

- Rozwarcie cęgów prądowych 30 mm
- Pomiar temperatury termoparą typu K
- Pomiar prądu do 150 A AC
- Obejmuje duży widmo pomiarowe
- Pomiar napięcia do 600 V AC/DC RMS
- Torba transportowa do użytku mobilnego

Specyfikacja

n n n   n n n n n n n n n

Funkcja pomiarowa
Pomiar prądu przemiennego
Zakres pomiarowy Rozdzielczość Dokładność Dokładność
4mA 0,001mA ±( 2% + 10 cyfr) ±(3% + 5 cyfr)
40 mA 0,01 mA ±(2 % + 10 cyfr)±(3 % + 5 cyfr)
400 mA 0,1 mA ±(2 % + 5 cyfr) ±(3 % + 3 cyfry)
4 A 0,001 A ±(2% + 5 cyfr) ±(3% + 3 cyfry)
40 A 0,01 A ±(2% + 10 cyfr) ±(3% + 5 cyfr)
150A 0,1A ±(2% + 10 cyfr) ±(3 % + 5 cyfr)

Zakres częstotliwości: 40 Hz ... 1 kHz (fala sinusoidalna)
maksymalny prąd wejściowy: 150 A AC
  ;
Funkcja pomiarowa
Napięcie DC
Zakres pomiarowy Rozdzielczość Dokładność
4 V0,001V ±(0,5% + 4 cyfry)
40V 0,01V   ;
400 V 0,1 V
600V 1 V

Impedancja wejściowa: 10 MΩ
Maksymalne napięcie wejściowe: 600 V AC/DC RMS

Funkcja pomiarowa
Napięcie AC
Zakres pomiarowy Rozdzielczość Dokładność
4 V 0,001 V
 ±(1 % + 3 cyfry)
40 V 0,01 V
400 V 0 ,1 V
600 V 1 V

Impedancja wejściowa: 10 MΩ
maksymalne napięcie wejściowe: 600 V AC/DC RMS
Zakres częstotliwości: 40 Hz ... 1 kHz (fala sinusoidalna)

Funkcja pomiarowa
Opór
Zakres pomiarowy Rozdzielczość Dokładność
400Ω 0,1Ω ±(0,8% + 3 cyfry)
4 kΩ 0,001 kΩ
40 kΩ 0,01 kΩ
400 kΩ 0,1 kΩ
4 MΩ 0,001 MΩ
40 MΩ 0,01 MΩ ±(1% + 3 cyfry)

Pomiar napięcia w obwodzie otwartym: ok. 0,4 V
Ochrona przeciwprzepięciowa: 600 V AC/DC RMS

Funkcja pomiarowa
Sprawdzanie ciągłości
Zakres pomiarowy Rozdzielczość Dokładność
Sygnał przy <40 Ω 0,1 Ω-

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS
      ;
Funkcja pomiarowa
Temperatura
Zakres pomiarowy Rozdzielczość Dokładność
-20 ... 0 °C 1 °C ±(3 % + 5 cyfr)
-4 ... 32°F 1°F
-0 ... 400 °C 1 °C ±(1,5% + 5 Cyfry)
32 ... 757 °F 1 ° F
400 .. 1000 °C 1 °C ±(3 % + 5 cyfr)
752 ... 1832 °F 1 °F

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS
Dokładność temperatury nie obejmuje dokładności czujnika temperatury

Funkcja pomiarowa   ;
Pojemność
Zakres pomiarowy Rozdzielczość Dokładność
40,00 nF 0,01 nF ±(3 % + 8 cyfr)
400,0 nF 0,1 nF
4000 µF 0,001 µF
40,00 µF 0,01 µF
400,0 µF 0,1 µF
4000 mF 0,001 µF
40,00 mF 0,01 µF

Overspa Zabezpieczenie: 600 V AC/DC RMS
    ;
Funkcja pomiaru
Test diody
Zakres pomiarowy Rozdzielczość Dokładność
3,2 V 0.001V -

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS
Napięcie testowe: 3,2 V
Prąd przewodu: 1 mA
Dokładności odnoszą się do następujących warunków otoczenia: 23 ± 5 °C i <75% wilgotności względnej

Ogólne specyfikacje
maksymalne otwarcie cęgów prądowych 30mm
Automatyczne wyłączanie po 30 minutach można dezaktywować
Zasilacz 2 baterie 1,5 V AAA
Częstotliwość pomiaru 3 pomiary na sekundę
Wyświetlanie przepięć "OL"
maksymalne wyświetlanie 4000
Wyświetlacz Wyświetlacz LCD
maksymalna praca wysokość 2000 m
Współczynnik temperaturowy 0,1 x dokładność x °C*
Warunki pracy 18 ... 28 °C
Warunki przechowywania -10 ...50 °C
Wymiary 213 x 62 x 38 mm
Waga ok. 238 g z bateriami

*Temperatura wynika z różnicy temperatura warunków pracy i aktualna temperatura otoczenia.
  ;
Przykład:
Czy bieżąca temperatura otoczenia jest wyższa niż warunki pracy temperatura
(50 °C (aktualna temperatura otoczenia temperatura)) - (40 °C (temperatura warunków pracy)) = 10 °C
Czy bieżąca temperatura otoczenia jest niższa niż temperatura operacji warunki pracy
(0 °C (temperatura pracy warunki) ) - (-5 °C (bieżąca temperatura otoczenia)) = 5 °C
  ;

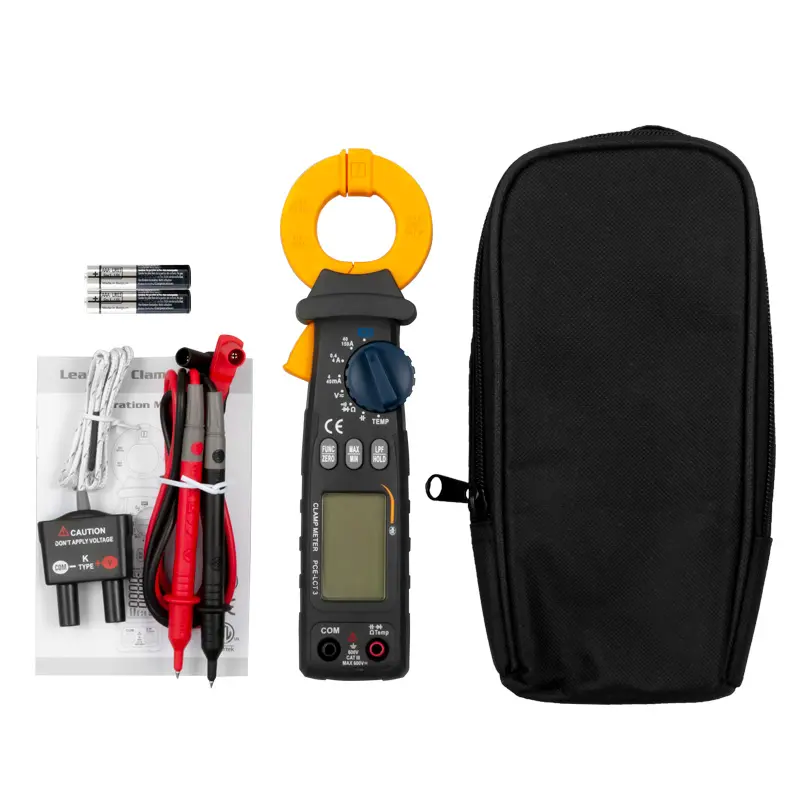

Zakres dostawy

1 x amperomierz PCE-LCT 3
1 x torba transportowa
1 x termopara typu K
1 x para przewodów pomiarowych
2 baterie 1,5 V AAA
1 x instrukcja obsługi

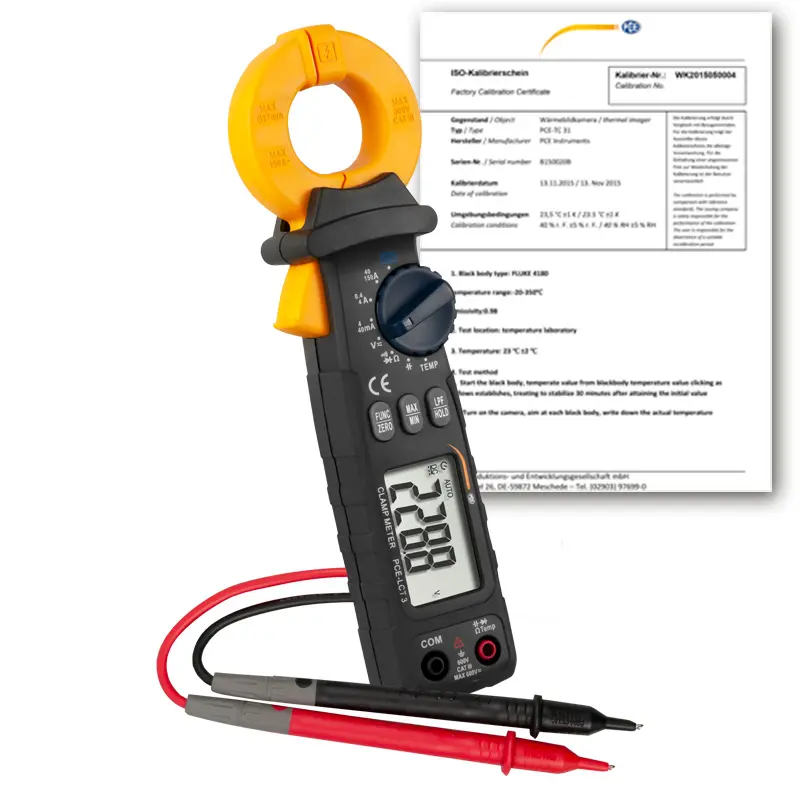

1 x certyfikat kalibracji ISO
