Czujnik przyspieszenia PCE-PVS 30-DPD-U z wbudowanym wyświetlaczem

Czujnik przyspieszenia PCE-PVS 30-DPD-U z wbudowanym wyświetlaczem [powiększenie-zoom]
Czujnik przyspieszenia PCE-PVS 30-DPD-U z wbudowanym wyświetlaczem

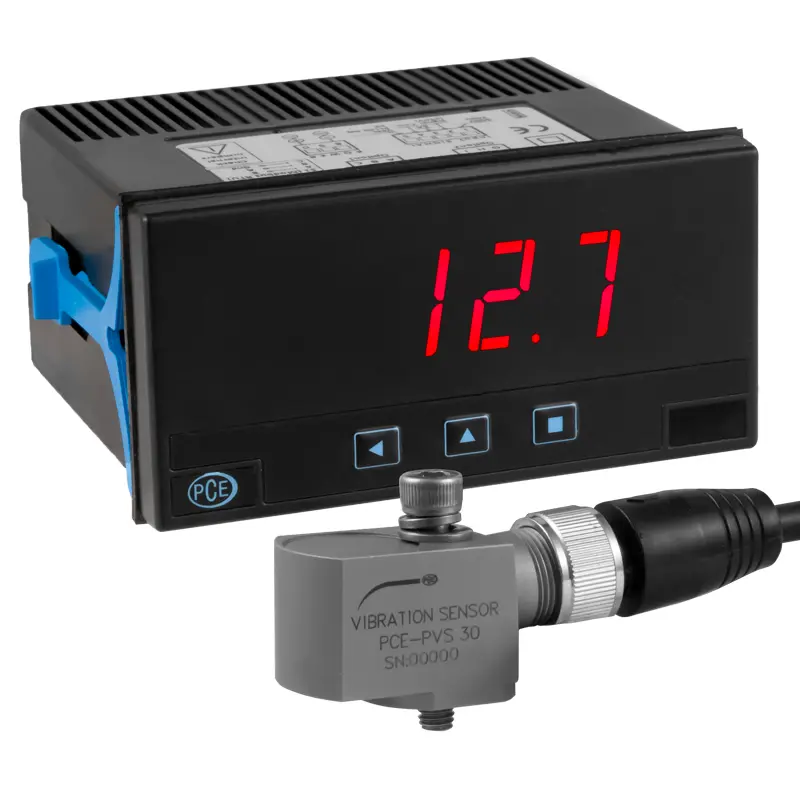

Beschleunigungsaufnehmer

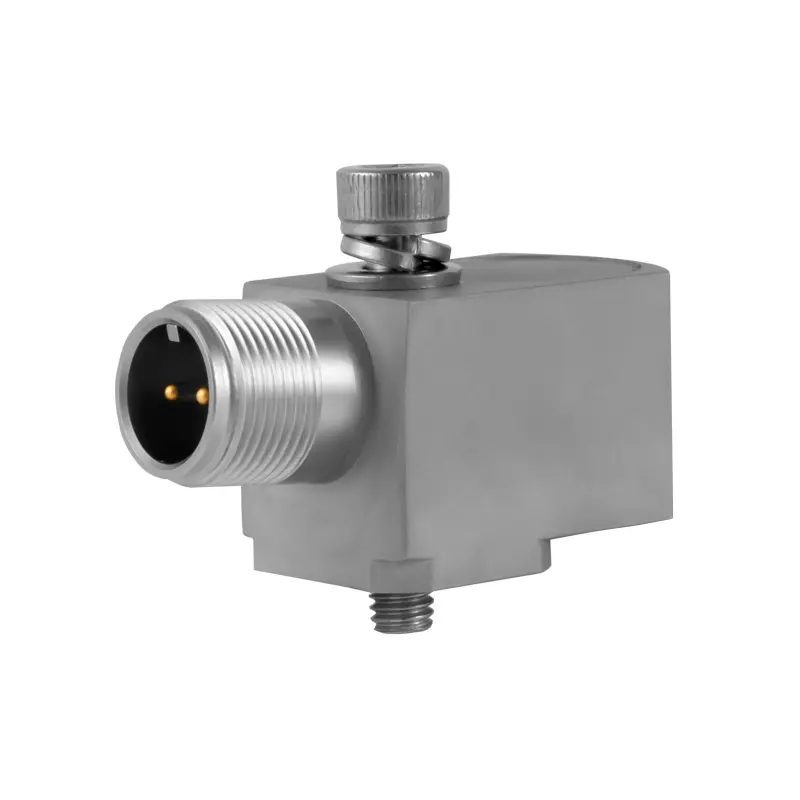

Beschleunigungsaufnehmer Anschluss

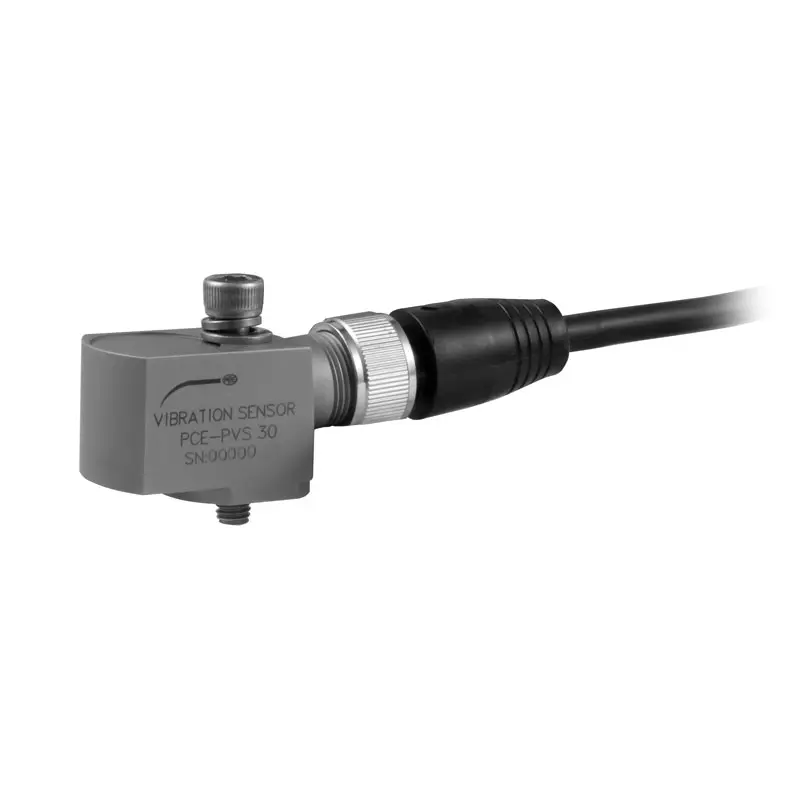

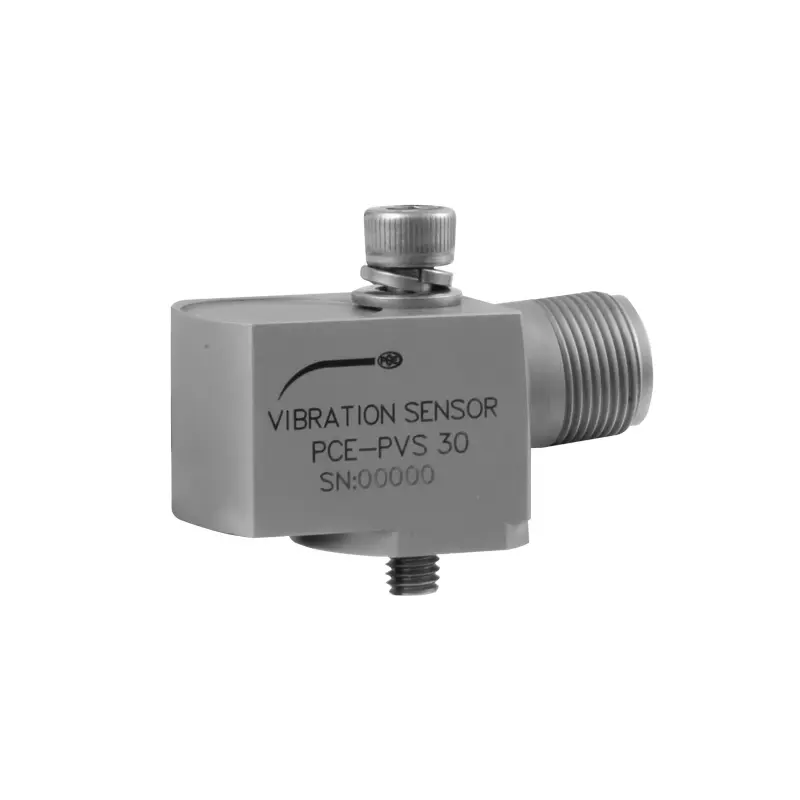

Beschleunigungsaufnehmer Sensor

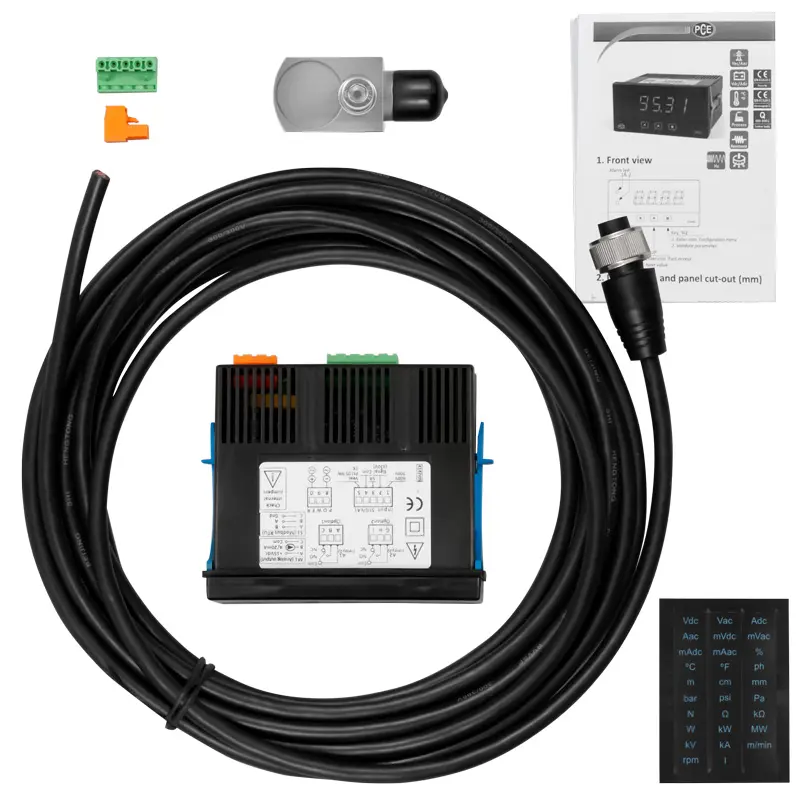

Beschleunigungsaufnehmer Lieferumfang
Beschleunigungsaufnehmer Lieferumfang

Czujnik przyspieszenia PCE-PVS 30-DPD-U z wbudowanym wyświetlaczem

Numer zamówienia: PCE-PVS 30-DPD-U
GTIN (EAN): 4250348730893
3.017,00 zł
3.710,91 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348730893
PCE-PVS 30-DPD-U
Czas dostawy:1-2 dni

Akcesoria

Opis

 Akcelerometr do monitorowania prędkości drgań / wyjście 4 ... 20 mA
połączenie MIL-C-5015 / pasmo 3 ... 1500 Hz

Akcelerometr został opracowany do ciągłego monitorowania prędkości drgań. Akcelerometr jest dostępny w różnych wersjach. W zależności od rodzaju akcelerometru rozróżnia się konstrukcję i zakres pomiarowy. Akcelerometr mierzy prędkość drgań w zakresie ± 12,7 mm/s lub ± 25,4 mm/s w zakresie częstotliwości od 3 Hz do 1500 kHz.

Zmierzona prędkość drgań jest wyprowadzana jako prąd procesowy 4 ... 20 mA. Czujnik drgań jest podłączony w pętli prądowej do sterownika lub wyświetlacza procesowego poprzez złącze MIL-C-5015. W zależności od konstrukcji, gniazdo przyłączeniowe jest przymocowane do akcelerometru pionowo lub poziomo. Akcelerometr może być zasilany napięciem 12 ... 24 V DC.

Najważniejsze cechy

Akcelerometr PCE-PVS 30:
- montaż poziomy lub pionowy
- wyjście sygnału procesowego
- złącze MIL-C-5015
- przyłącze procesowe M6
- różne zakresy pomiarowe
- solidna konstrukcja

wbudowany wyświetlacz PCE-DPD-U:
- IP 65 z przodu
- możliwe różne jednostki
- Cyfrowy wyświetlacz do procesu przemysłowego
- opcjonalne wyjścia
- 4-cyfrowy wyświetlacz cyfrowy
- możliwość podłączenia wielu czujników

Specyfikacja

Wyświetlacz instalacyjny PCE-DPD-U
Zakres pomiarowy
± 12,7 mm/s
Zakres częstotliwości 3 ... 1500 Hz
Wyjście 2 przewody 4 ... 20 mA
Czułość < 5%
Limit wstrząsów± 1000 g
Zasilacz 12 ... 24 V DC w pętli prądowej
Izolacja względem ziemi > 108 Ohm
Impedancja wyjściowa < 100 Ohm
Wzornictwo Połączenie boczne
Połączenia elektryczne     Pin A: + 4 ... 20 mA
  Pin B: - 4 ... 20 mA
Typ połączenia 2 pin MIL-C-5015
Temperatura robocza -40 ... 85 °C
Wymiary 23 x 23 x 25 mm
gwint montażowy M6

Akcelerometr PCE-PVS 30
Wprowadź

2-, 3-przewodowe PT100, PT500, PT1000, Ni100, Ni200, Ni1000
  Termoelementy typu K, J, E, N, L, R, S, B, T, C
  Potencjometr: 500 ... 20 kOhm
  Rezystancja: 5k ... 50kOhm
  Sygnały procesowe: 4 ... 20 mA, 0 ... 10 V
  Częstotliwość: 0 ... 100 Hz
  Napięcie prądu stałego: 60mV, 200mV 2V, 20V, 200V, 600V
  Prąd stały: 20 mA, 5 A
  Napięcie AC: 2V, 20V, 200V, 600V
  Prąd przemienny: 20 mA, 5 A
Pomiar szybkości 3 / sekundę
Rozdzielczość 16 bitów
Dokładność 0,1%
Opór wewnętrzny Pomiar napięcia: 1 MΩ
  Pomiar prądu: 12 Ω
Skalowanie 21 punktów
Wyświetlacz 4-cyfrowy 7-segmentowy wyświetlacz LED, trójkolorowy
Obszar wyświetlania -1999 ... 9999
Wyjścia Przekaźnik, Anaog, Szeregowy z opcjonalnymi kartami wyjść
Temperatura otoczenia Podczas pracy: 0 °C ... 55 °C
  Przechowywanie: -20 °C ... +70 °C
Wymiary wyświetlacza cyfrowego     96 mm x 48 mm x 91 mm
Wycięcie w panelu 92 mm x 45 mm (wg DIN)
Napięcie zasilania 18 ... 265 V AC/DC
Klasa ochrony Przód: IP 65
Waga < 200 g
Montaż Klipsy montażowe ze śrubami mocującymi,
  Podłączenie elektryczne przez listwę zaciskową
Obudowa wyświetlacza cyfrowego Solidna obudowa z tworzywa sztucznego

Zakres dostawy

1 x akcelerometr PCE-PVS 30
1 x złącze MIL-C 5015 do kabla 5 m
1 x instrukcja obsługi
