Numer zamówienia: PCE-VT 3900

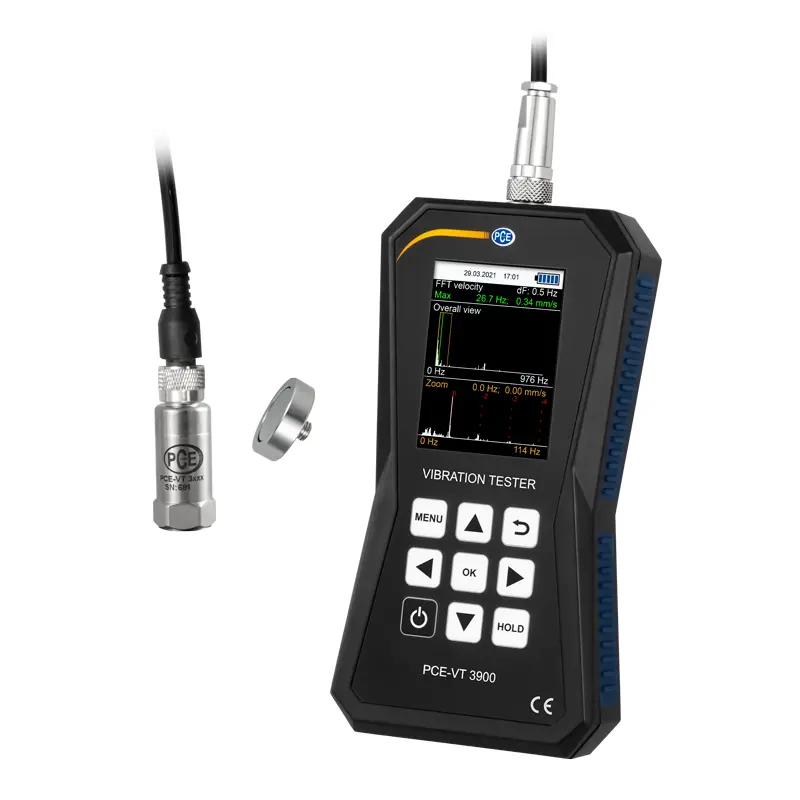

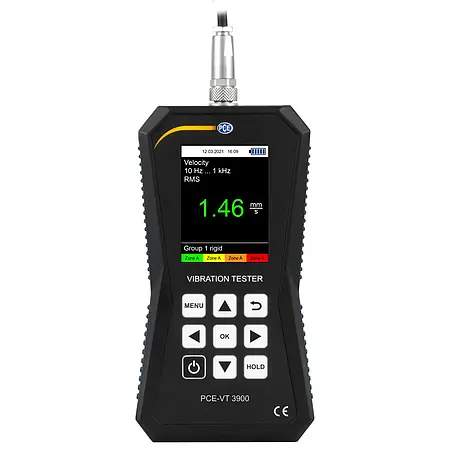

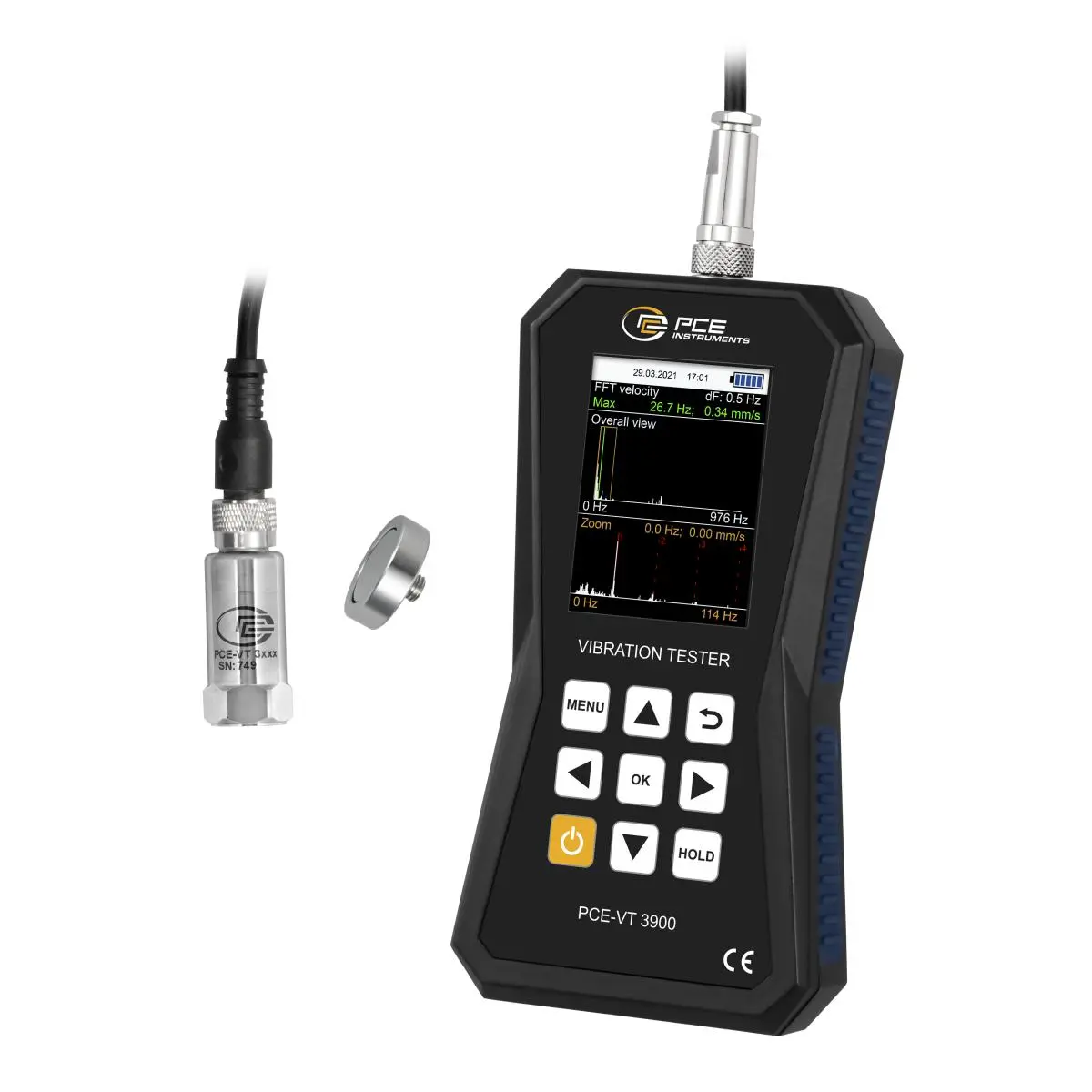

Akcelerometr PCE-VT 3900

5.511,00 zł
6.778,53 zł
:
4250348727367
PCE-VT 3900
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 1-2 dni

Opis


Akcelerometr z pamięcią wewnętrzną / pomiarem trasy /
akumulator / oprogramowanie do oceny zapisanych danych /
Zakres pomiarowy do 399,9 m/s² / interfejs PC / opcjonalnie z certyfikatem kalibracji ISO

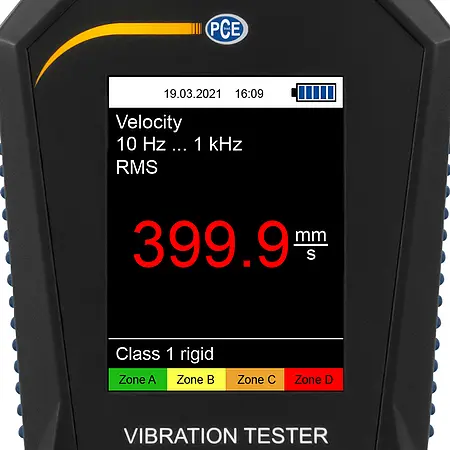

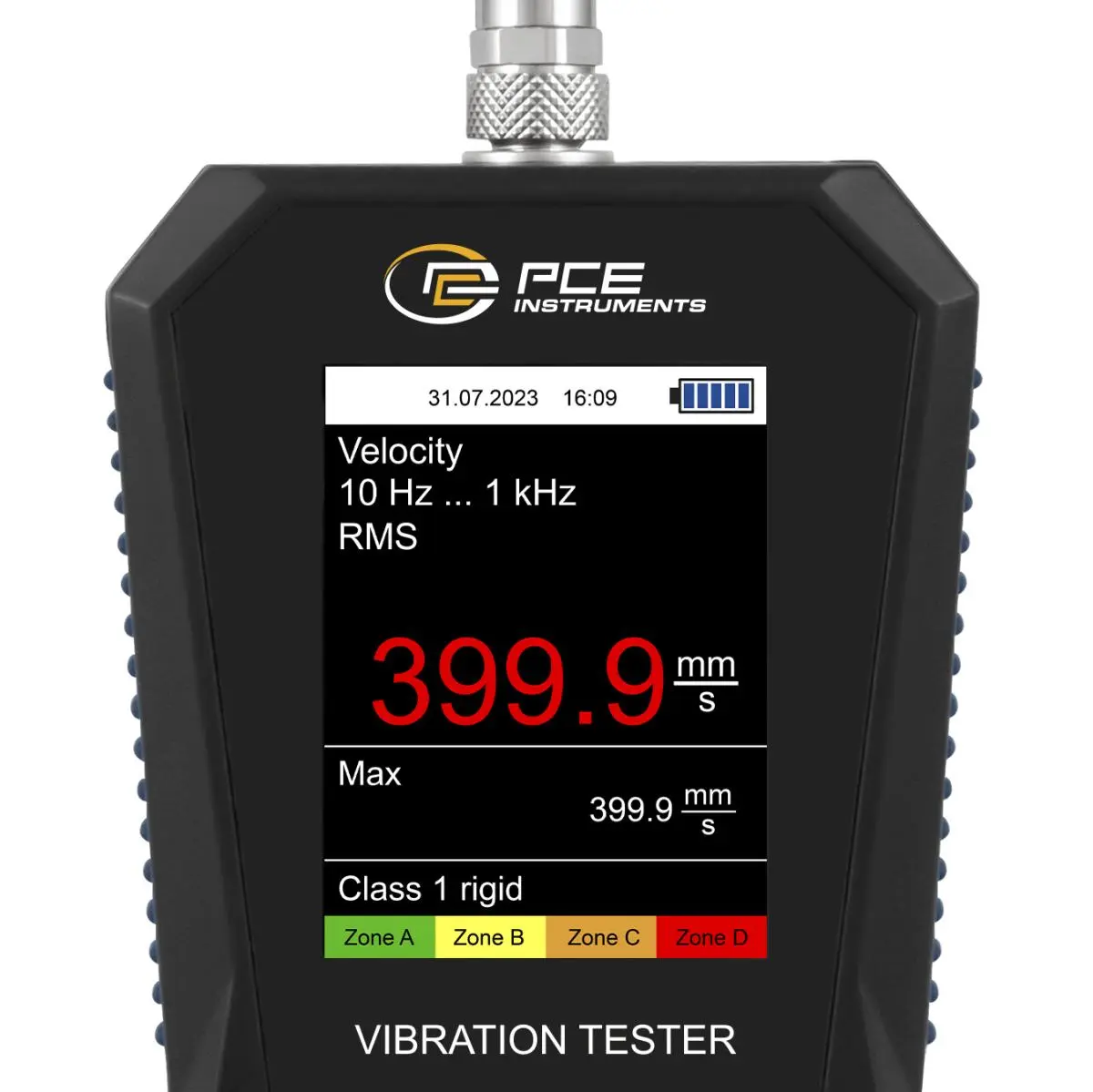

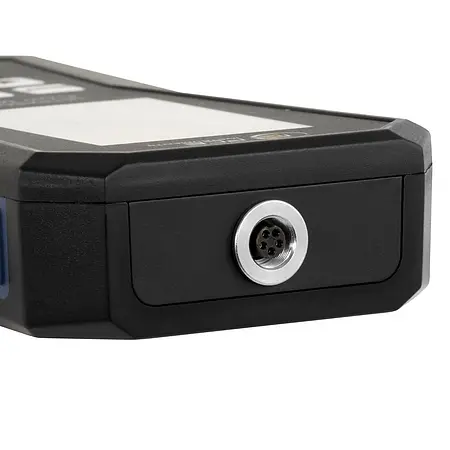

Akcelerometr to idealne urządzenie pomiarowe do szybkiego i precyzyjnego sprawdzania wibrujących części, maszyn i systemów. Ten akcelerometr wykorzystuje zewnętrzny czujnik drgań do określenia przemieszczenia drgań (zakres pomiarowy 0,000 ... 3,9 mm), prędkości drgań (zakres pomiarowy 0,00 ... 399,9 mm/s) oraz przyspieszenia drgań (zakres pomiarowy 0,0 ... 399 0,9 m/s²). Dla akcelerometru dostępne są różne parametry pomiarowe, takie jak RMS, wartość szczytowa, wartość międzyszczytowa i współczynnik szczytu. Akcelerometr jest wyposażony w tryb, który umożliwia automatyczną ocenę pomiaru zgodnie z wartościami granicznymi normy ISO 10816-3. Akcelerometr analizuje zmierzone wartości i pokazuje odpowiednią ocenę dobrą/złą na wyświetlaczu. Wbudowana bateria akcelerometru ma pojemność 2500 mAh i może być ładowana bezpośrednio przez wbudowany interfejs micro-USB.

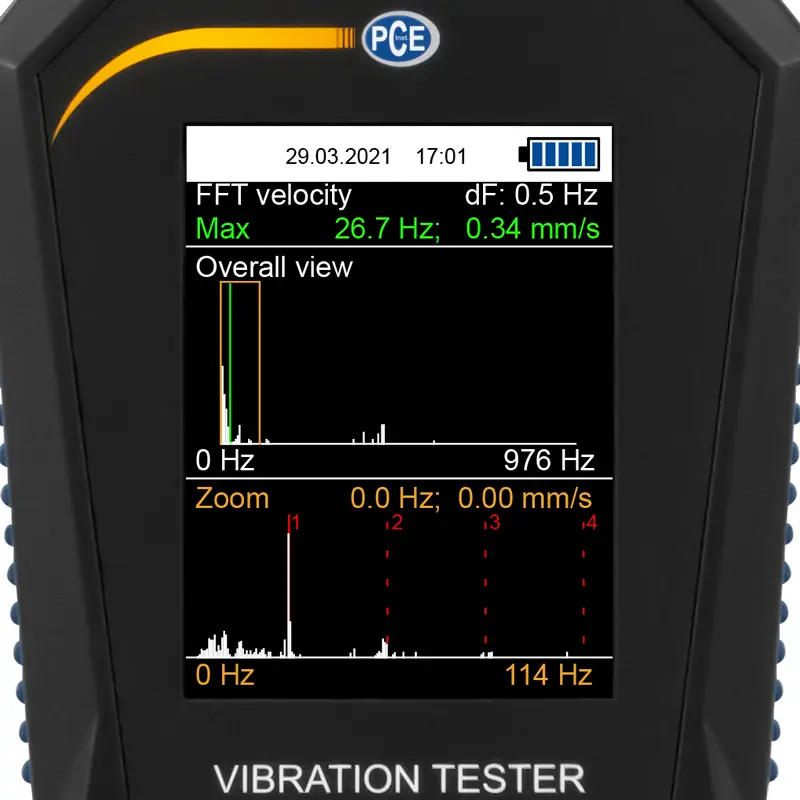

Oprócz normalnego trybu pomiaru, akcelerometr posiada tryb FFT. W trybie FFT obliczane i wyświetlane jest widmo częstotliwości dla zmierzonej prędkości drgań lub przyspieszenia drgań. Obliczone linie FFT są wyświetlane graficznie w widoku ogólnym dla całego pasma częstotliwości i równolegle w widoku powiększenia, aby wyświetlić poszczególne linie.

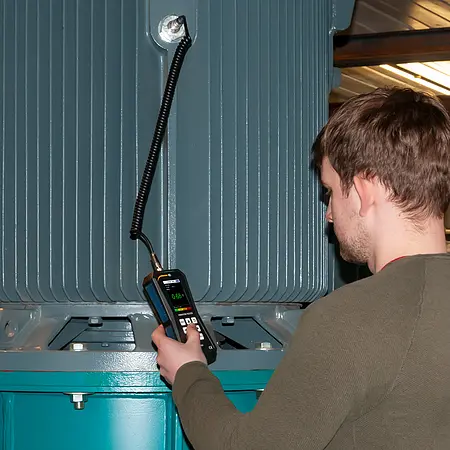

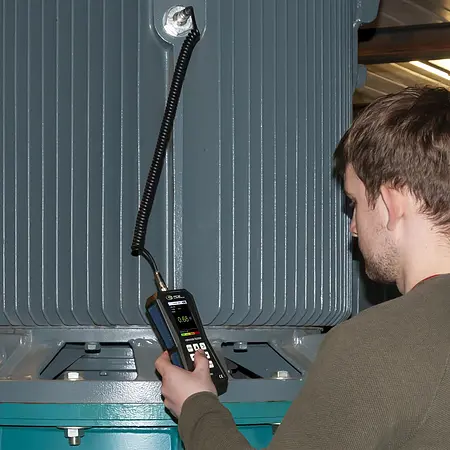

Dodatkową funkcją jest pomiar trasy. Pomiar trasy jest specjalnie zaprojektowany do powtarzalnych pomiarów w identycznych punktach pomiarowych. Umożliwia to uporządkowany pomiar różnych punktów pomiarowych. Dlatego miernik drgań FFT jest używany do prac konserwacyjnych i napraw maszyn ze względu na jego rozbudowane funkcje pomiarowe.

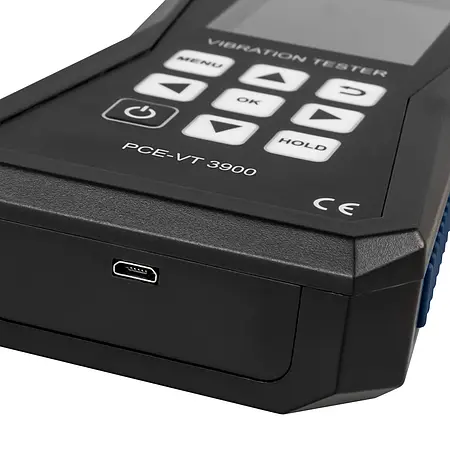

Wyświetlane dane pomiarowe różnych funkcji pomiarowych można zapisać w pamięci wewnętrznej miernika drgań FFT. Po pomiarze dane pomiarowe zapisane na akcelerometrze można przesłać do komputera za pomocą wbudowanego interfejsu micro-USB. Oprogramowanie akcelerometru umożliwia następnie graficzną i tabelaryczną analizę zmierzonych wartości. Dane pomiarowe można wyeksportować jako plik CSV za pośrednictwem oprogramowania do dalszego przetwarzania. Aby akcelerometr był zawsze aktualny, oprogramowanie oprócz analizy danych pomiarowych może również służyć do przeprowadzania automatycznej aktualizacji oprogramowania układowego.

Najważniejsze cechy

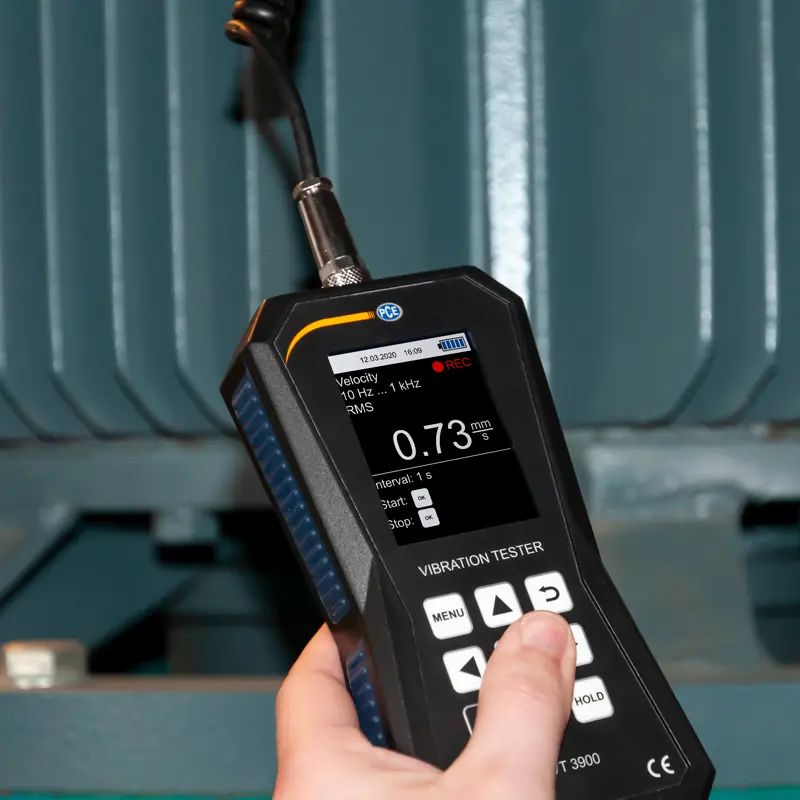

- do mobilnego pomiaru drgań
- zakres pomiarowy do 399,9 m/s²
- analiza FFT
- pomiar trasy
- pamięć odczytu ręcznego

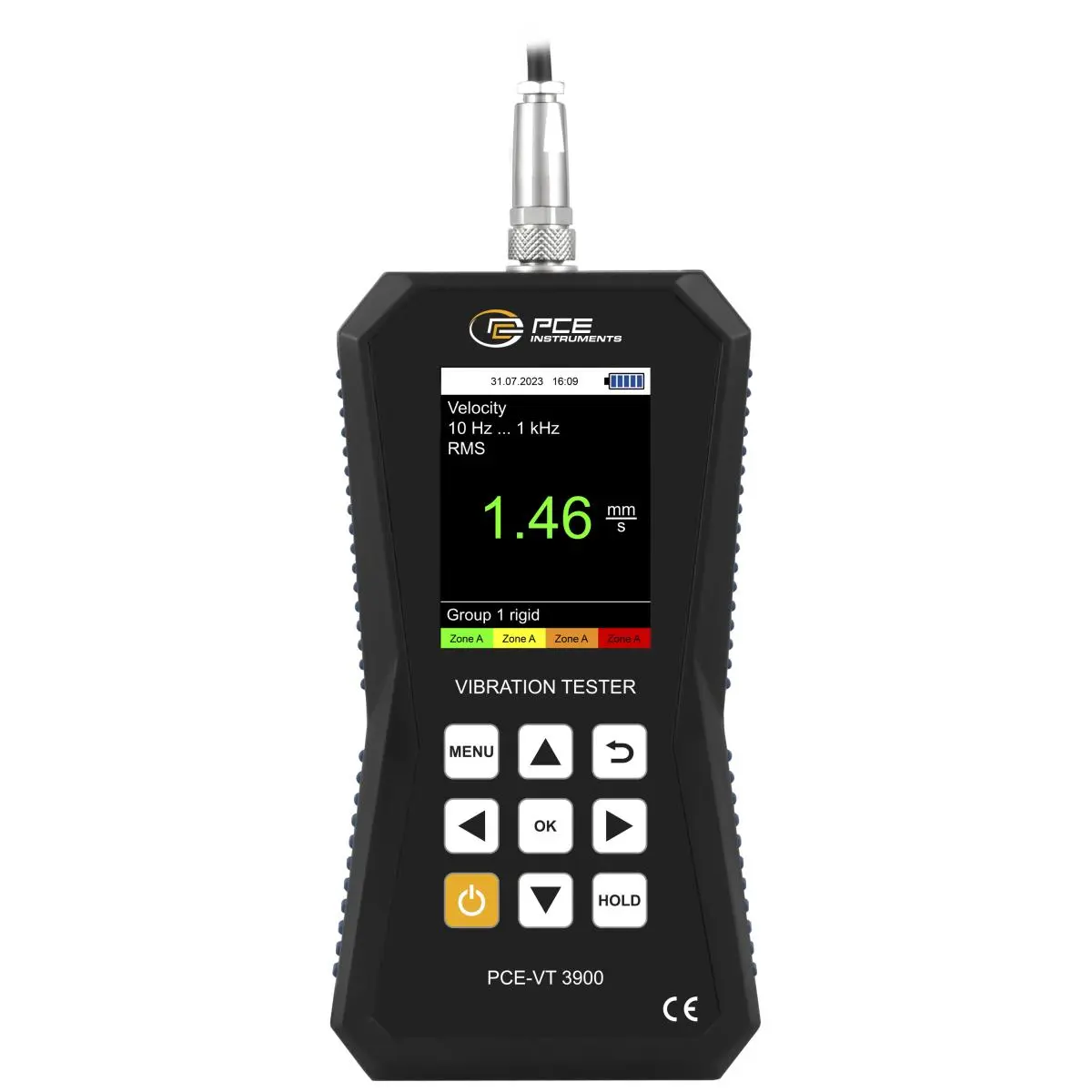

- automatyczna ocena ISO 10816-3
- pamięć wewnętrzna

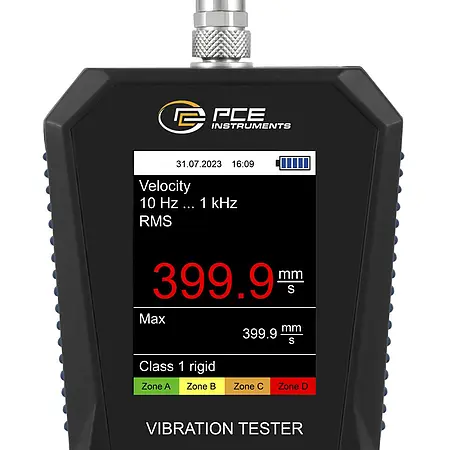

- 2,48" Wyświetlacz LCD
- akumulator

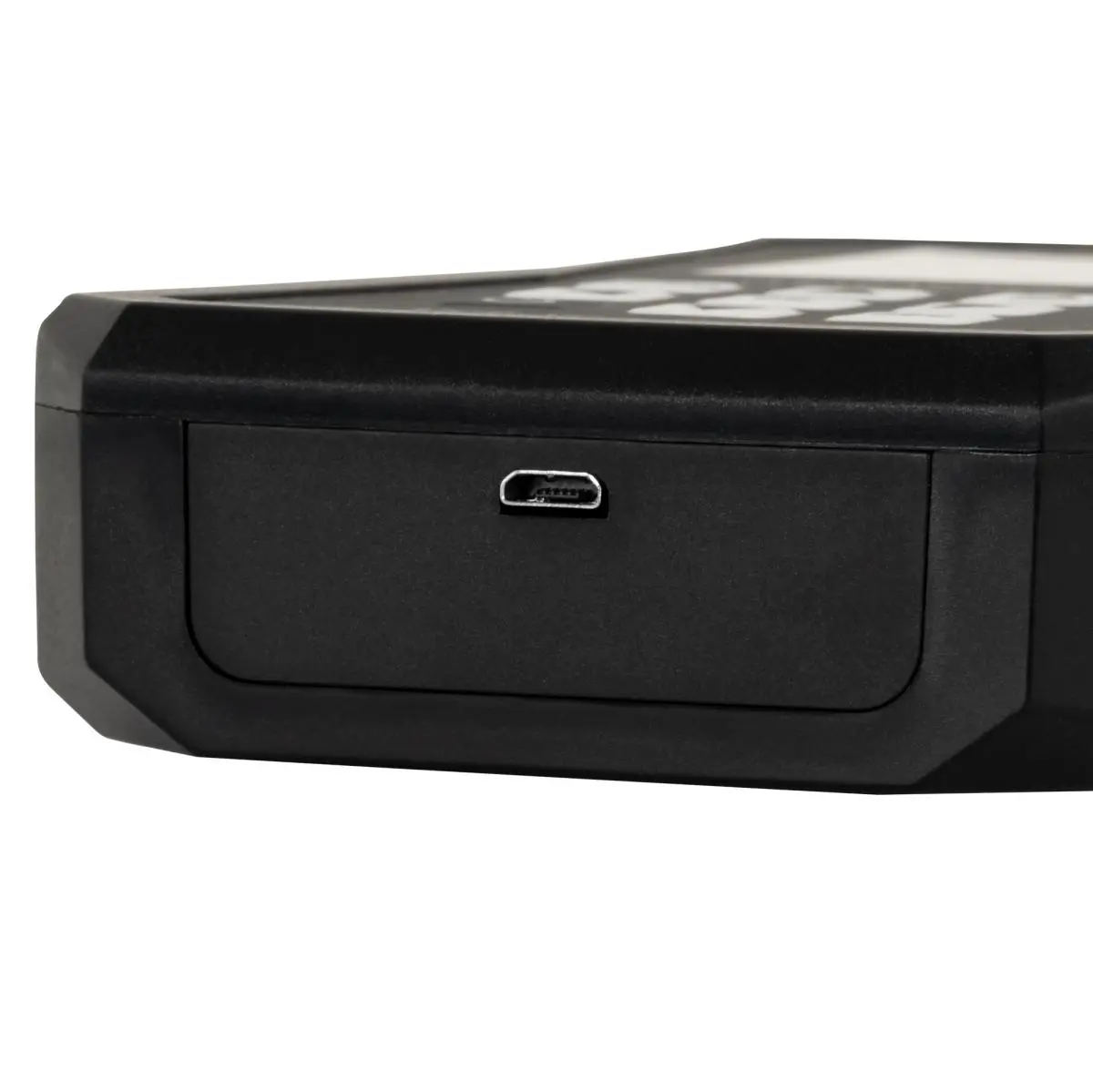

- Interfejs Micro-USB

Specyfikacja


Zakres pomiaruPrzyspieszenie
 0,0 ... 399,9 m/s²
Rozdzielczość0,1 m/s²
Dokładność przy 160 Hz ±2%
Zakres częstotliwości 10 Hz ... 10 kHz
 1 kHz .. 10 kHz

Zakres pomiaruPrędkość
 0,00 ... 399,9 mm/s
Rozdzielczość 0,1 mm/s
Dokładność @ 160 Hz±2%
Zakres częstotliwości 10 Hz ... 1 kHz

Zakres pomiarowy Prędkość
  600 … 50000 obr./min
Przyspieszenie FFT10 Hz … 8 kHz
Prędkość FFT10 Hz … 1 kHz
Dokładność przy 160 Hz±2%
Liczba linii FFT2048
Pomiar trasy100 tras po 100 maszyn każda uczenie z
 100 punktów pomiarowych z 1000 zmierzonych wartości każdy

Zakres pomiarowysposób
  0,000 ... 3,9 mm
Rozdzielczość1 µm
Dokładność przy 160 Hz±2%
Zakres częstotliwości10 Hz ... 200 Hz

Parametry pomiaruRMS, szczyt, szczyt-szczyt
 Współczynnik szczytu
Pamięć ręczna 99 folderów z 50 odczytami każdy
Rejestrator danych Różne wyzwalacze start/stop
 Odstęp pomiaru między 1 s ... 12 h
 50 miejsca w pamięci á 43200 zmierzonych wartości
Jednostkiprzełączane metryczne / imperialne
Wyświetlacz2,48" Wyświetlacz LCD
Języki menuangielski, niemiecki, francuski
 hiszpański, włoski, niderlandzki
 portugalski, turecki, polski
 rosyjski , chiński, japoński
Zasilacz Wewnętrzne: bateria LiPo (3,7 V, 2500 mAh )
 Zewnętrzne: USB 5 VDC, 500 mA
Czas pracyok. 15 … 20 h (w zależności od jasności wyświetlacza)
Warunki pracy i przechowywania    Temperatura: -20 ... +65 °C
  wilgotność: 10% r. F… 95% r. F.,
 bez kondensacji
Wymiary 165 x 85 x 32 mm
Waga 239 g

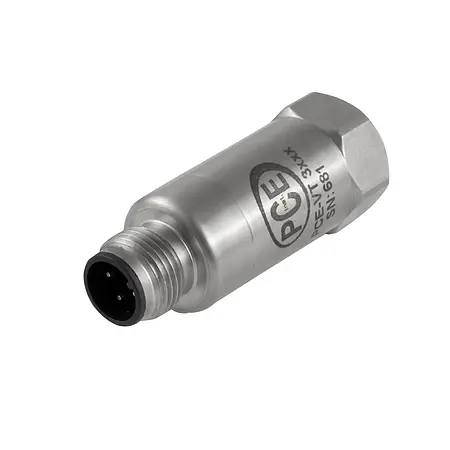

Dane techniczne Akcelerometr
Częstotliwość rezonansowa24 kHz
Czułość krzyżowa≤ 5%
granica zniszczenia5000 g (szczyt)
Temperatura pracy i przechowywania -55 °C … +150 °C
Materiał obudowystal nierdzewna
Gwint montażowy¼ - 28"
Wymiary Ø 17 x 46 mm
Waga (bez kabla)52 g

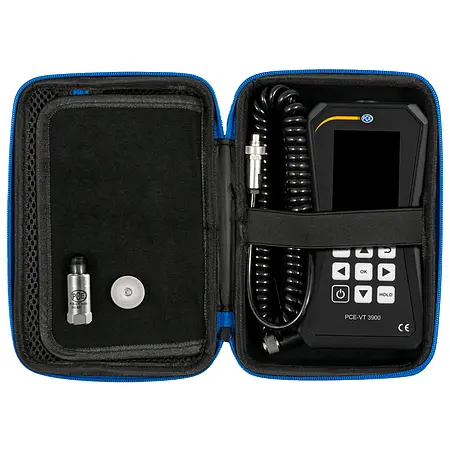

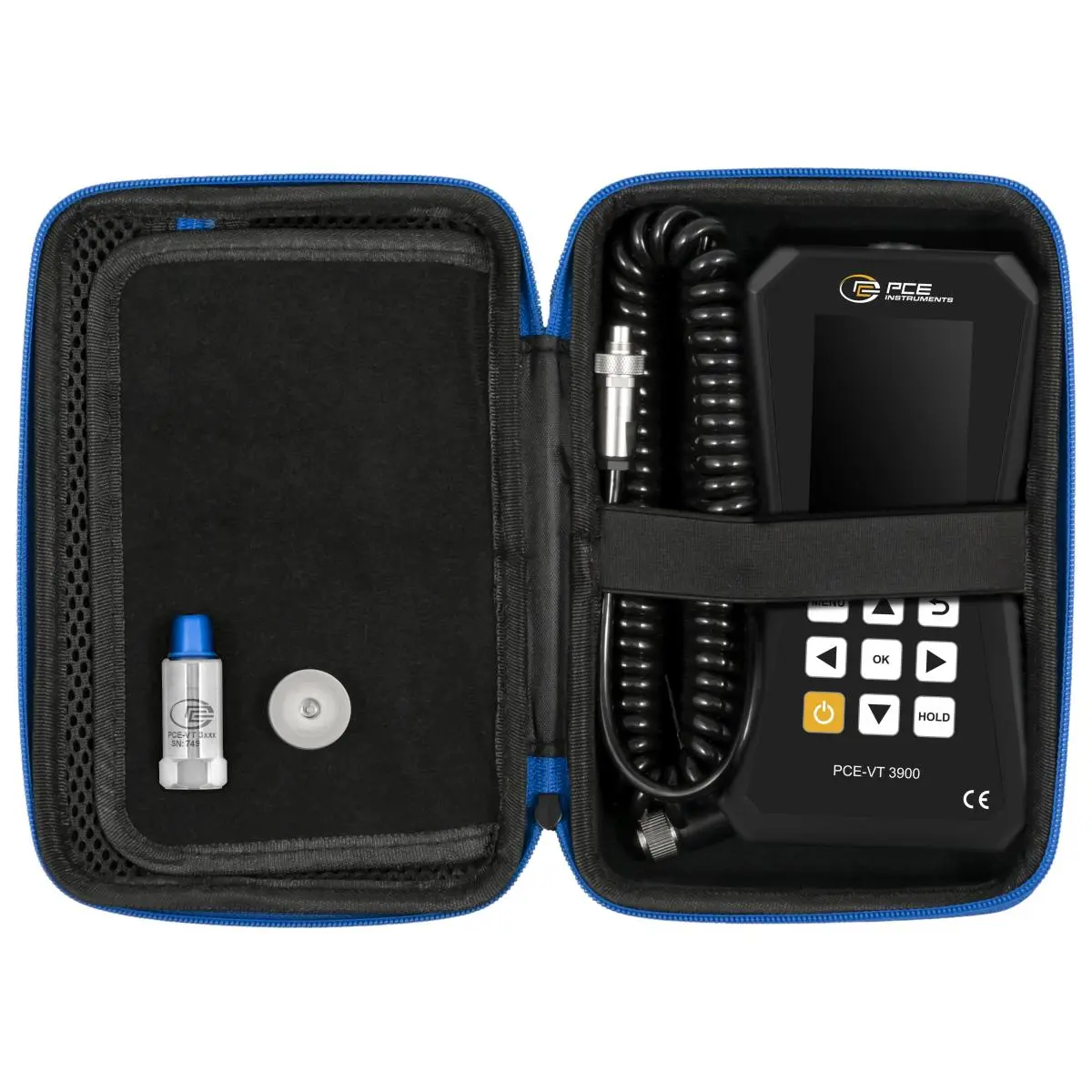

Zakres dostawy

1 x czujnik przyspieszenia PCE-VT 3900
1 x czujnik
1 x kabel spiralny

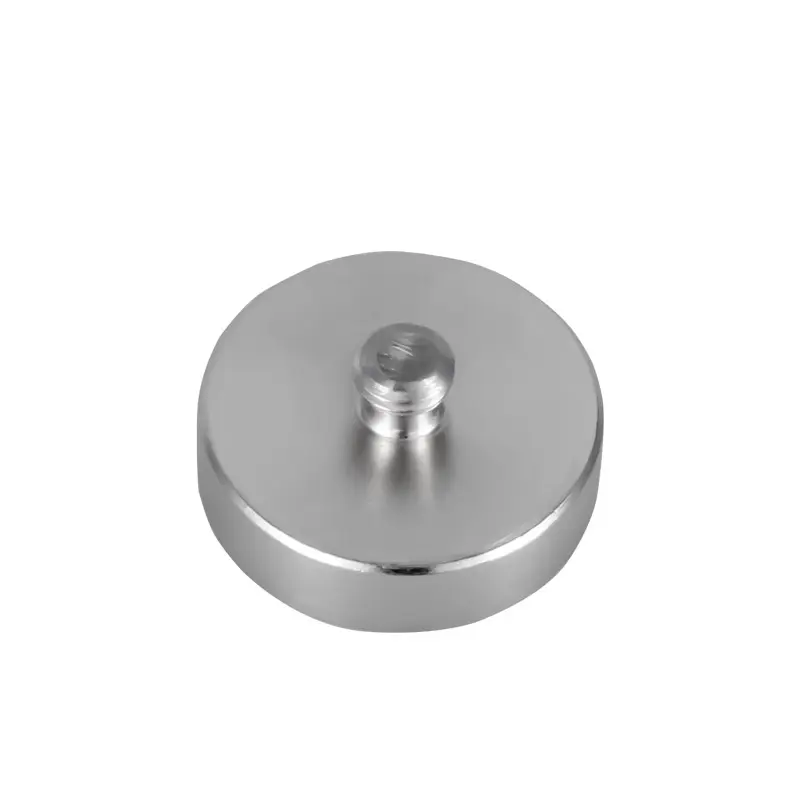

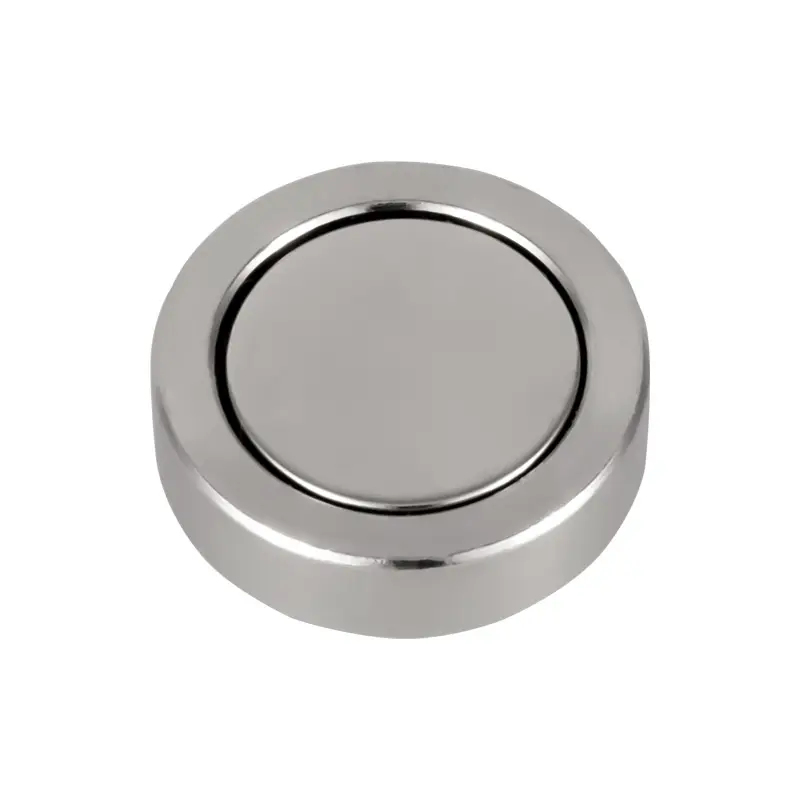

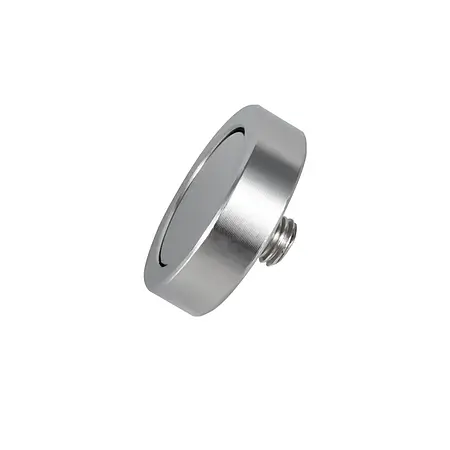

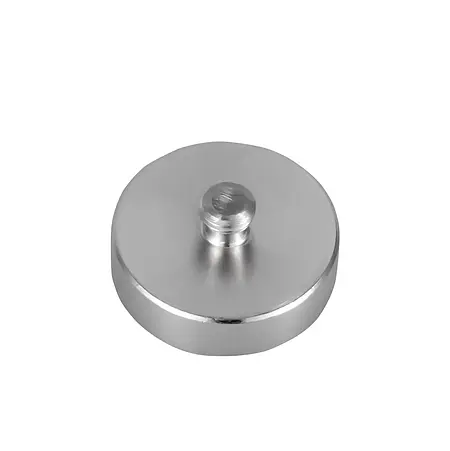

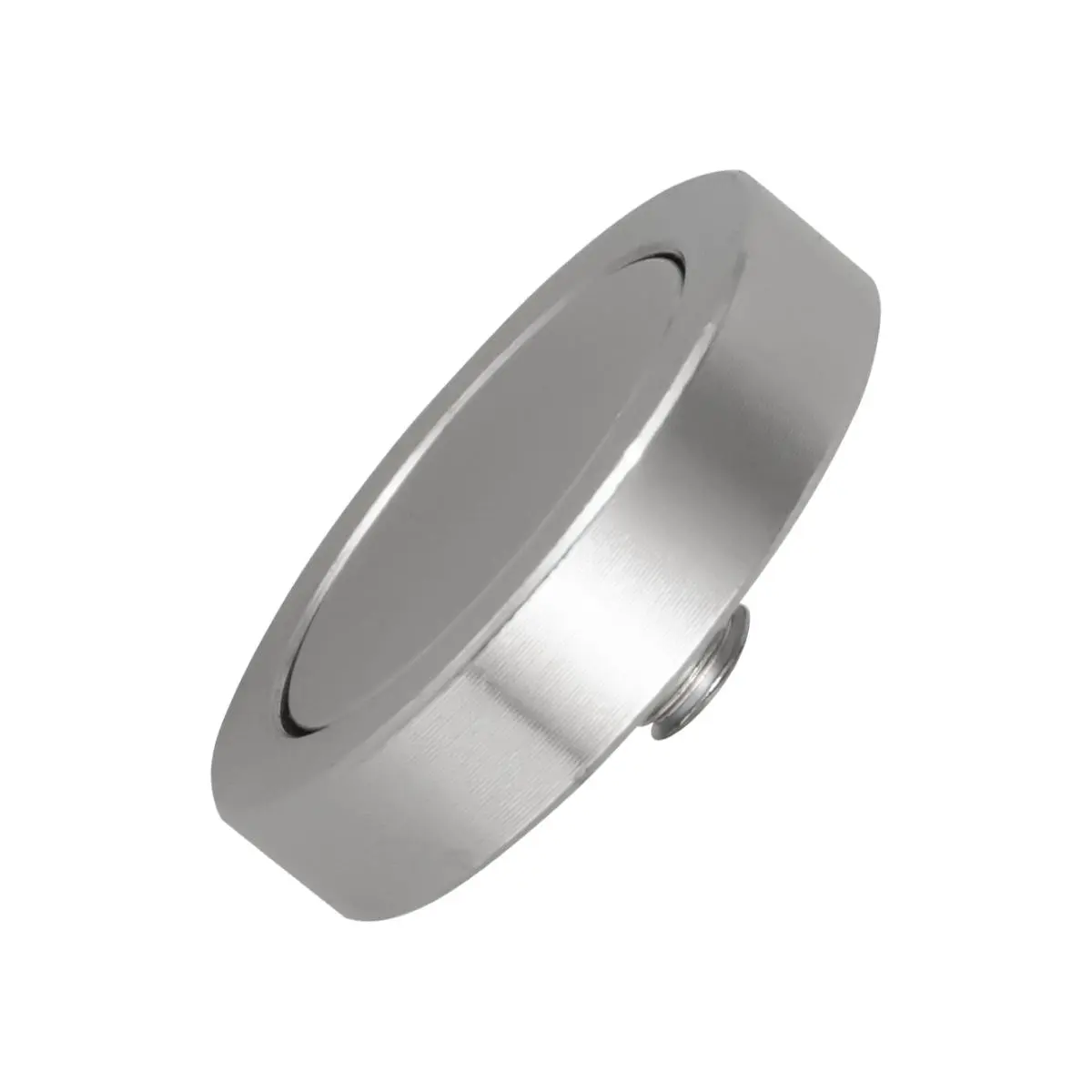

1 x adapter magnetyczny
1 x kabel micro USB
1 x pamięć USB z oprogramowaniem i instrukcjami
1 x skrócona instrukcja obsługi
1 x torba serwisowa
